Elephant  |  SKU: D160-41068

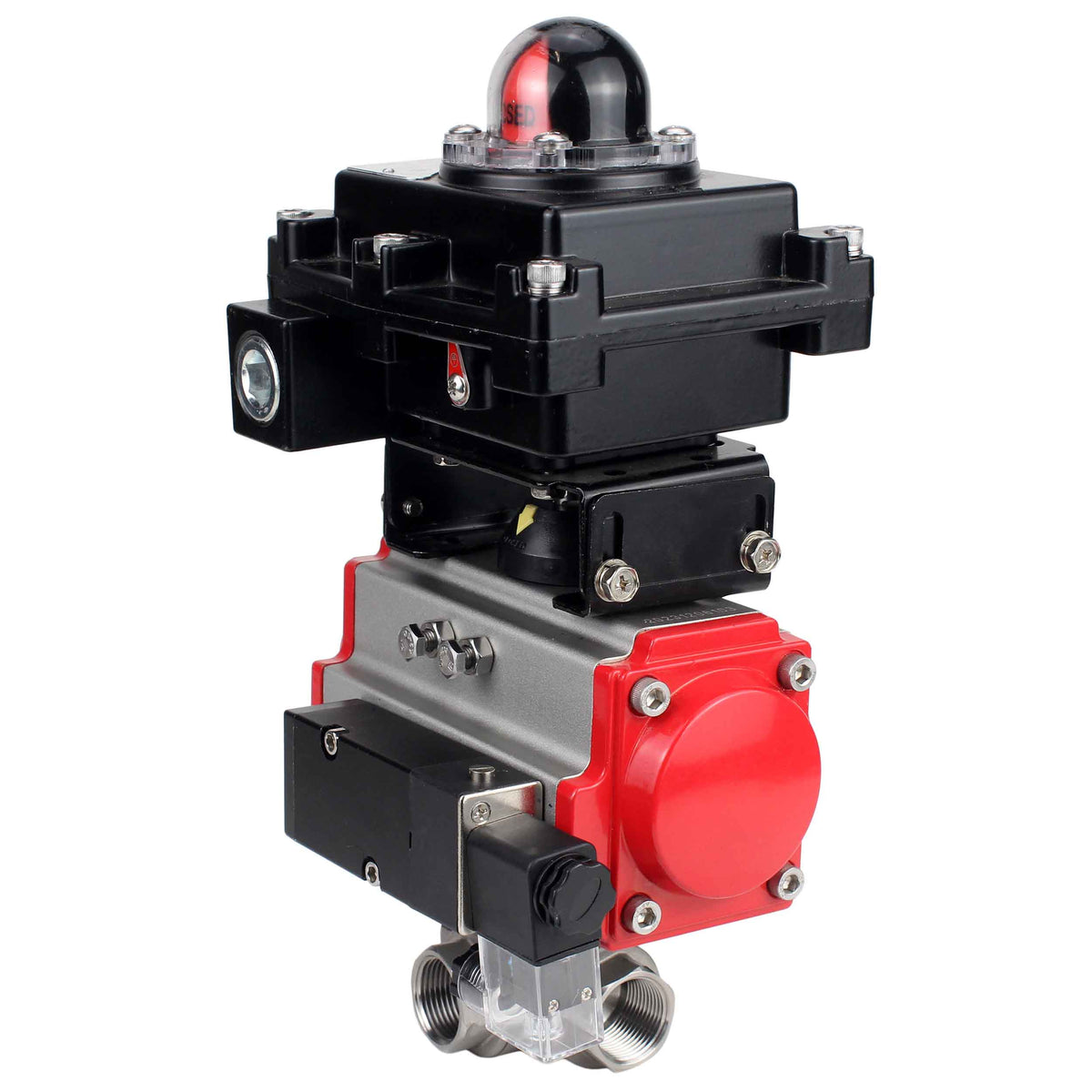

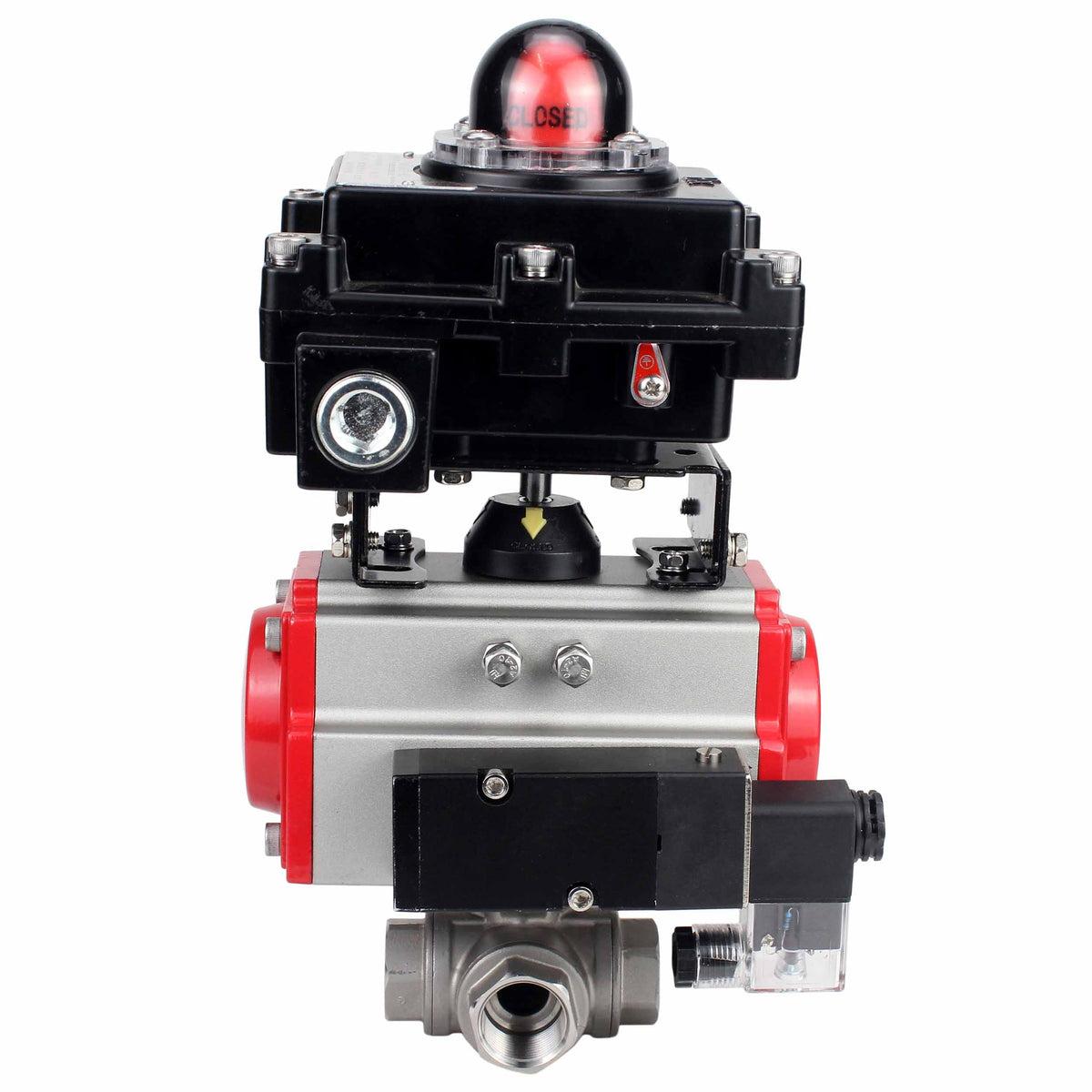

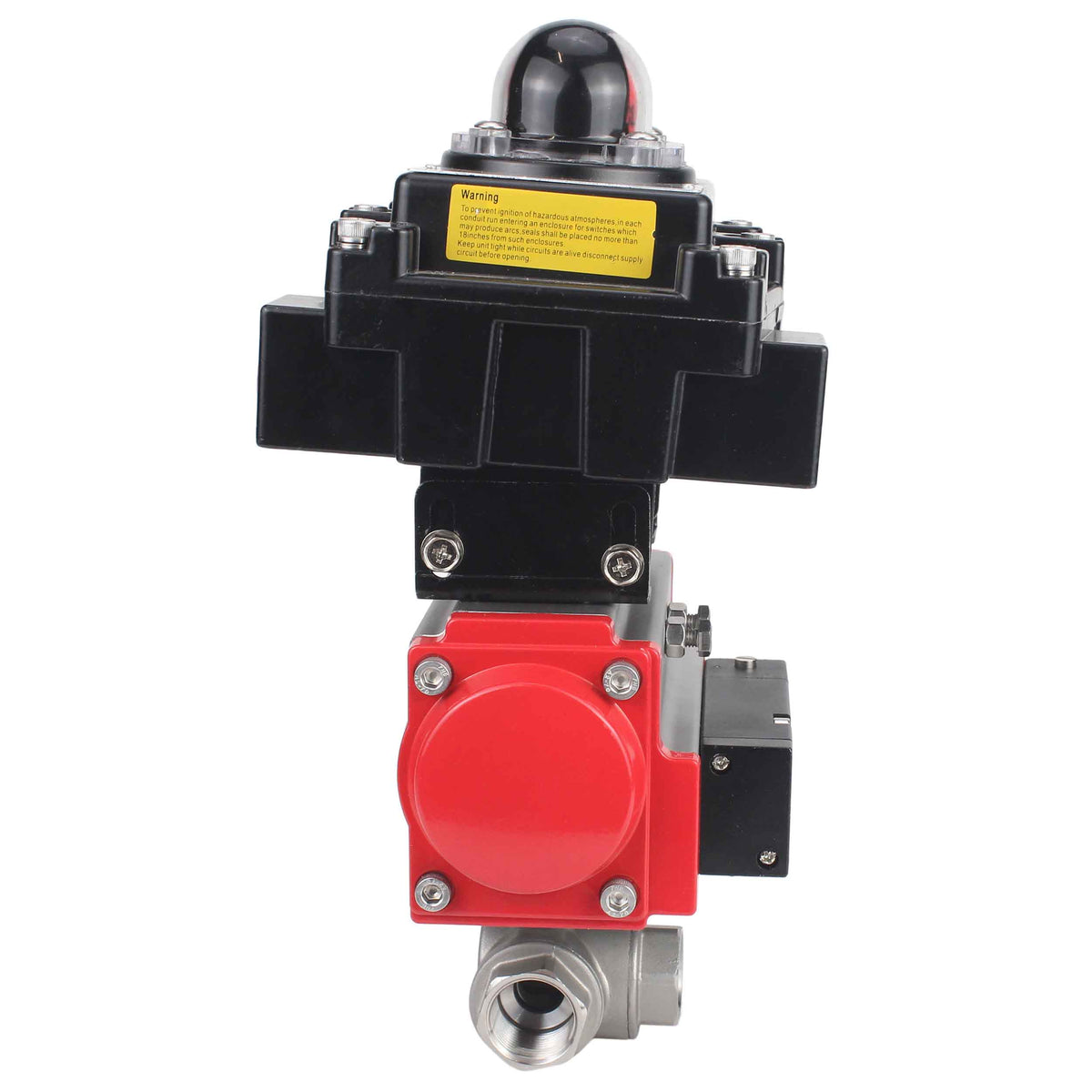

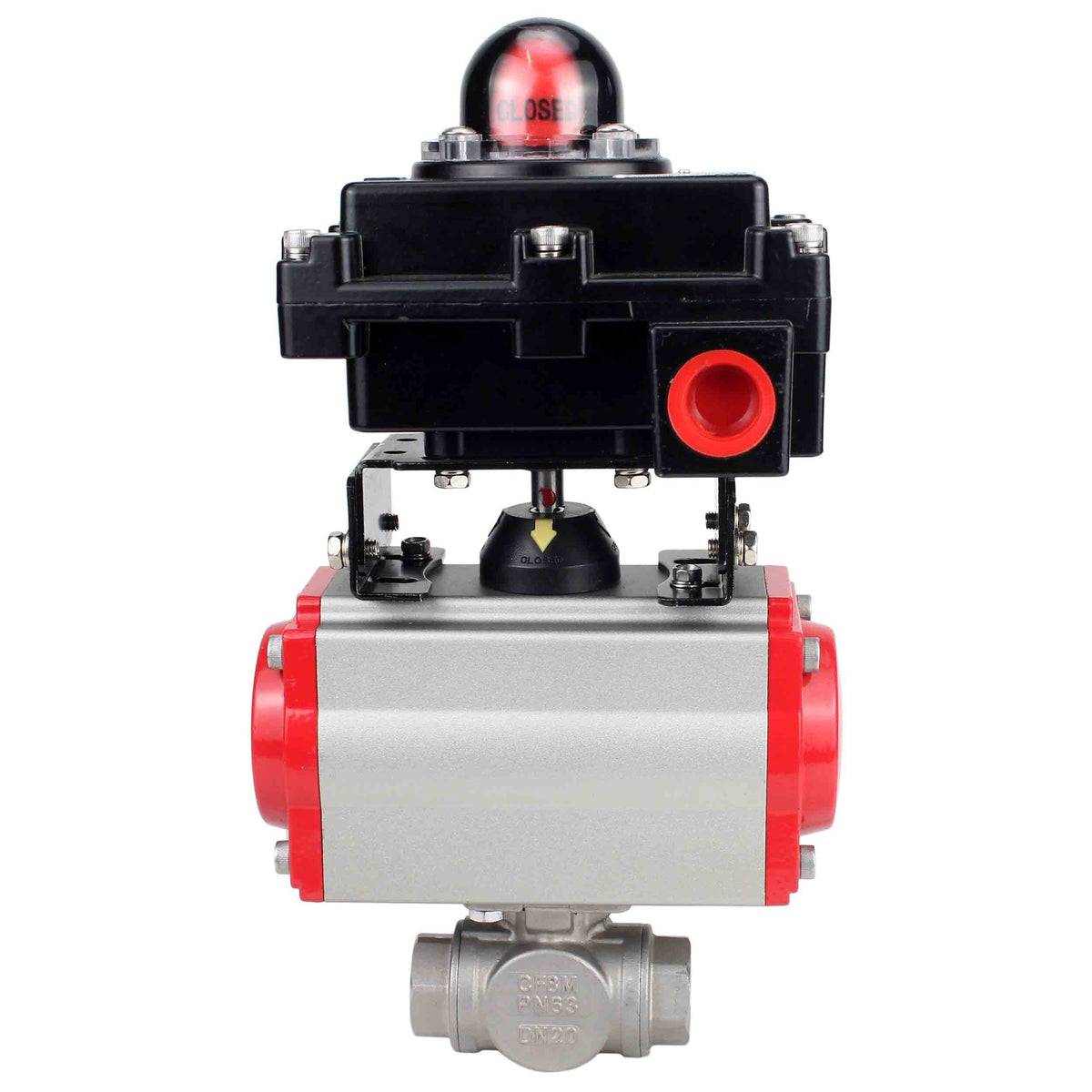

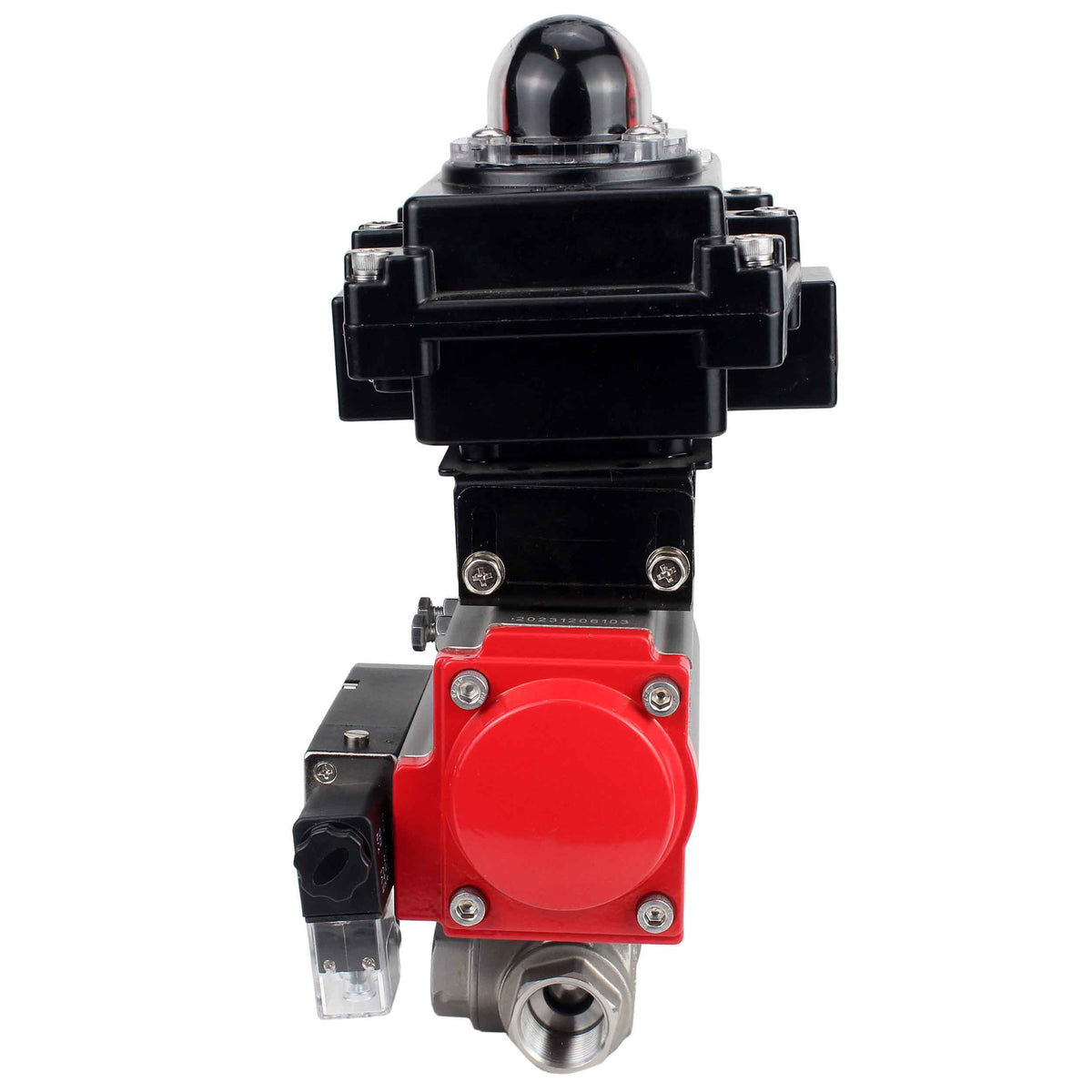

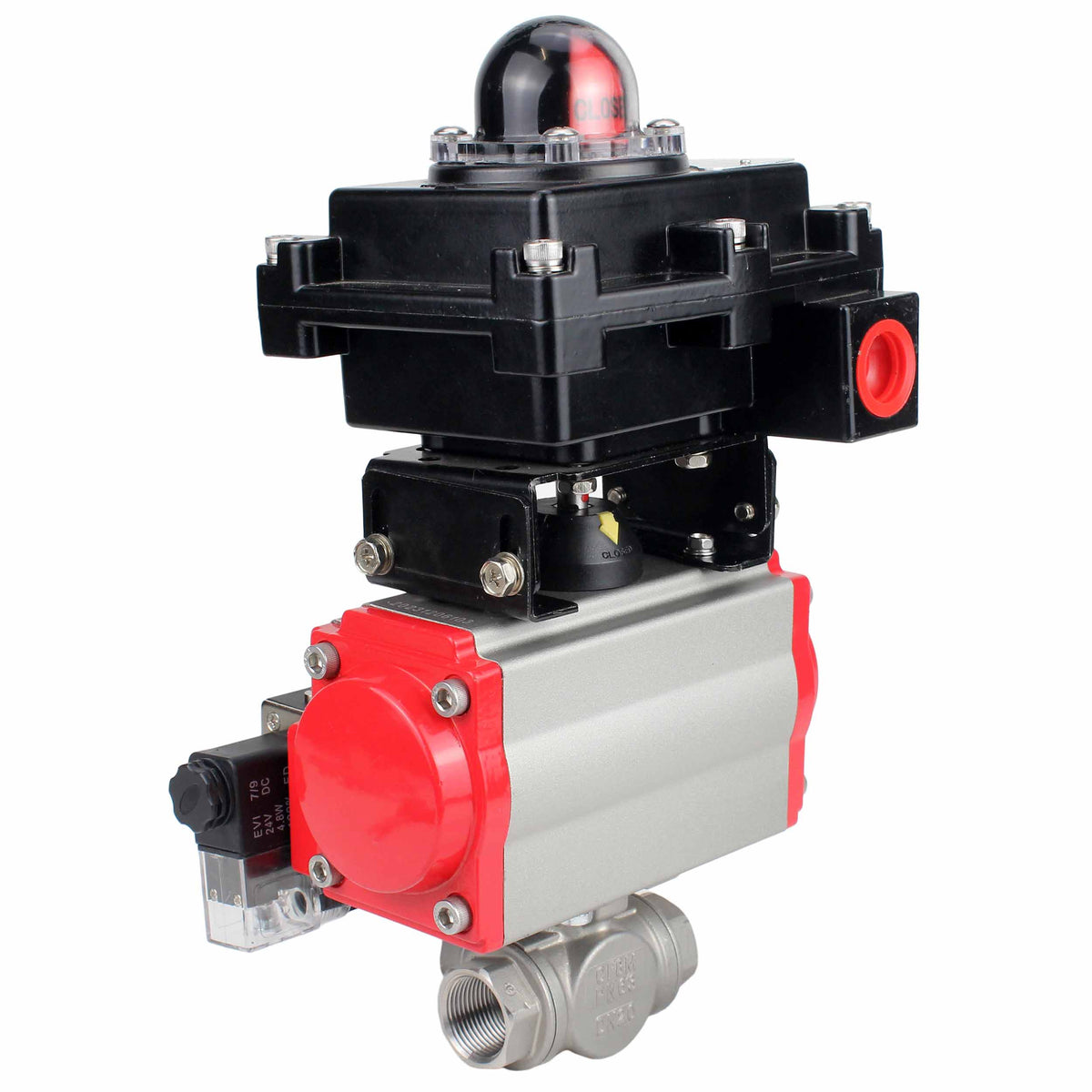

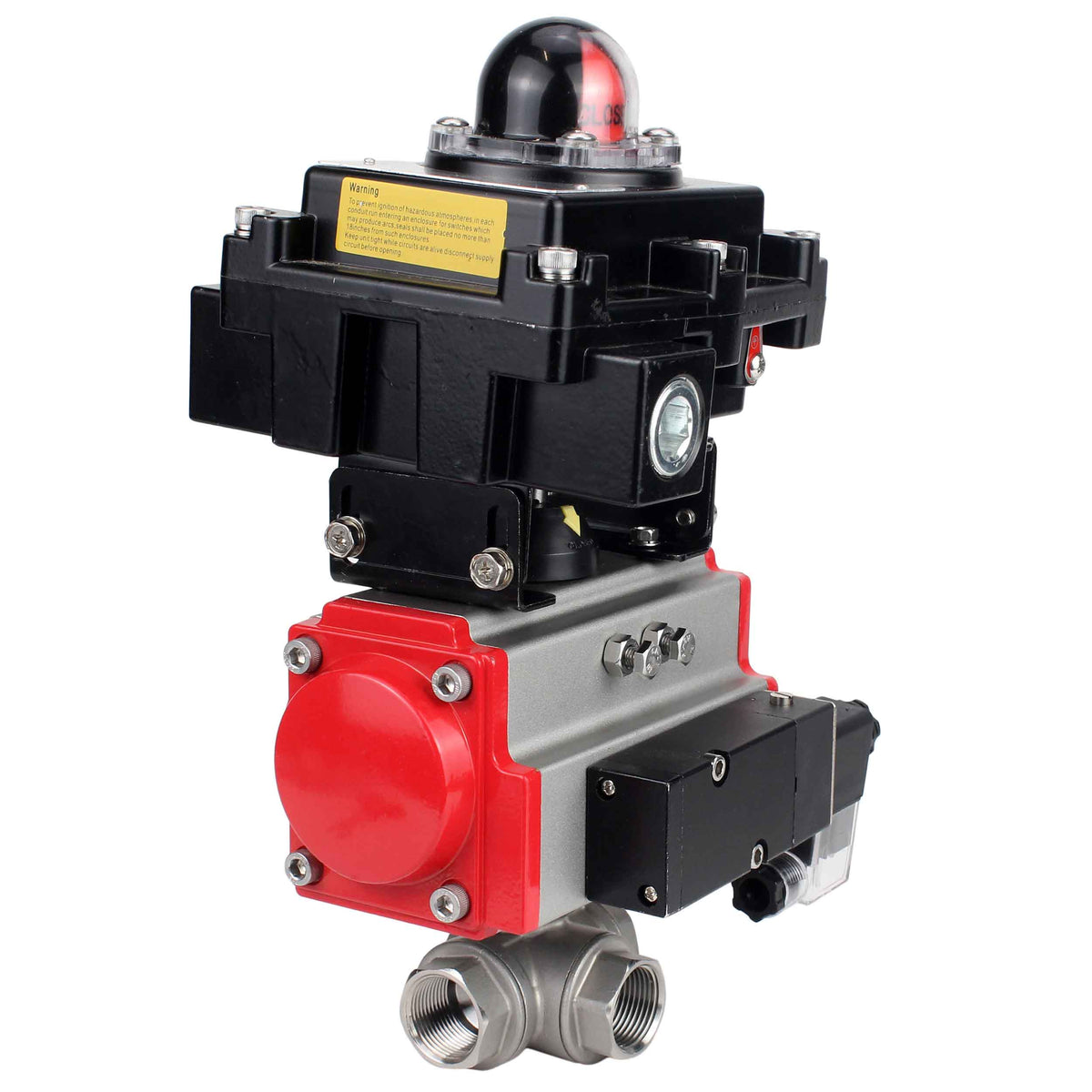

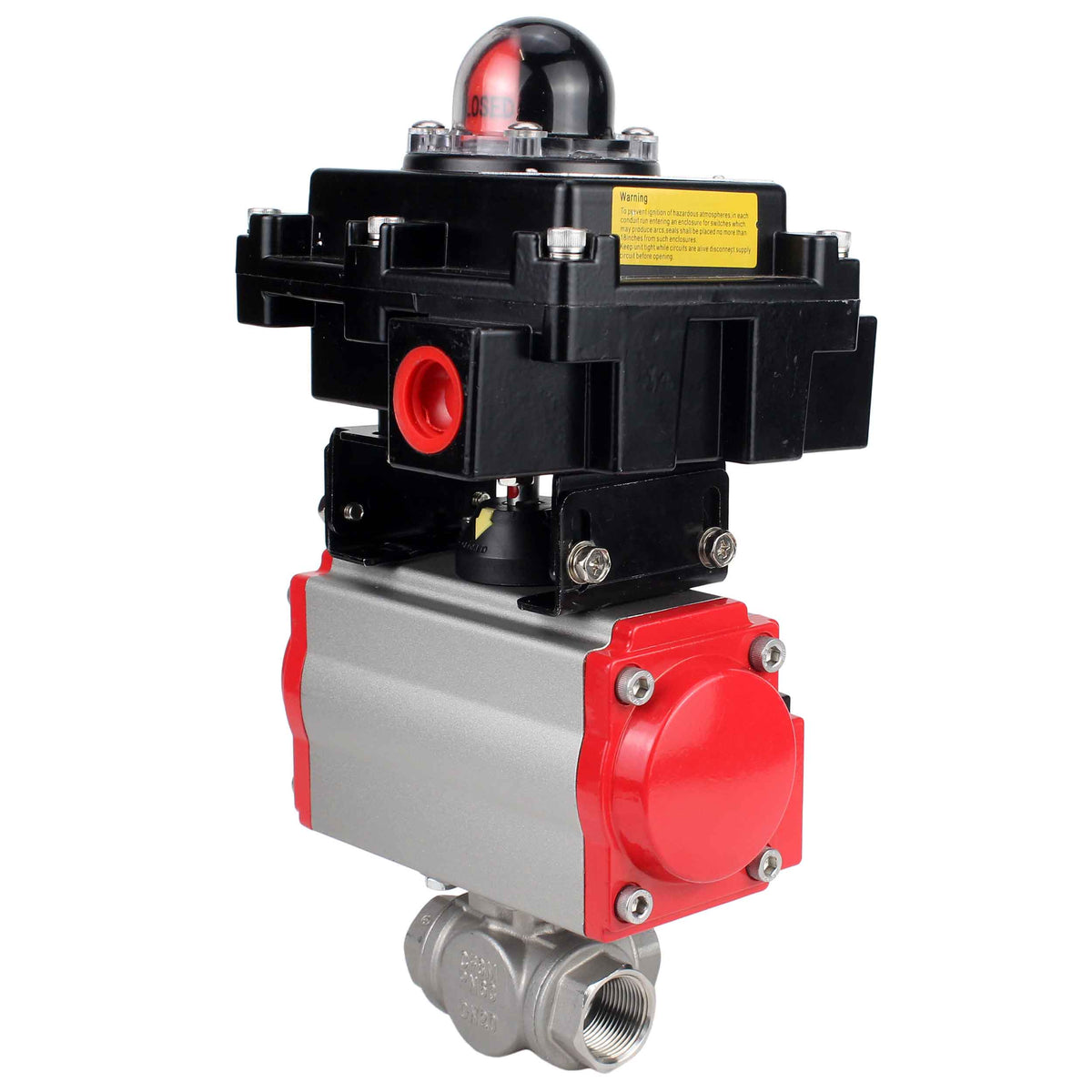

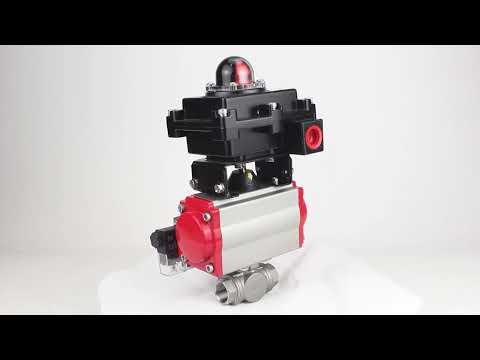

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, pneumatischer Antrieb DA, pneumatischer Verteiler 4M310-08 220V, Endschalterblock APL-410N EX

€265,30
Versand wird beim Checkout berechnet.

Edelstahl-Kugelhahn Elephant RP.SS316.200.MM.ISO 914 PSI mit Gewinde, Standardanschluss, Dreiweg, L-Typ, Gehäusematerial - Edelstahl AISI 316, pneumatischer Antrieb DA, pneumatischer Verteiler 4M310-08 220V, Endschalterblock APL-410N EX - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.





Technische Daten der Kugelhähne Elephantu BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex MON

Nenndurchmesser DN, mm 10-100
Betriebsdruck PN, bar 63/40
Arbeitsumgebungstemperatur t, ⁰C -20 bis +200
Arbeitsumgebung Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind
Anschluss an Rohrleitungen mit Gewinde
Flusstyp Standardbohrung
Dichtheitsklasse des Kugelhahns „A“ gemäß GOST 9544-2015
Kontrolltyp Handbuch (Griff)
Zusatz Einbau von elektrischem oder pneumatischem Antrieb möglich (ISO 5211-2001)





Werkstoffskizze Kugelhahn Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex MON



Werkstoffe der Teile für Kugelhahn Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-DA APL-410N Ex MON

NEIN. Teilename Material Menge
1 Deckel SS316 3
2 Sattelringe PPL 4
3 Anschlussverlegung PTFE/RPTFE 3
4 Anlaufscheibe PTFE/RPTFE 1
5 Siegel PTFE 1
6 Aktie SS304/SS316 1
7 Öldichtung SS304 1
8 Bolzenball S304/S316 1
9 Rahmen SS316 1





Technische Daten der pneumatischen Antriebe

Design Doppelte Aktion
Номинальное давление PN, бар 12
Arbeitsdruck, bar 2…8
Рабочая среда Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C • von –20 bis +80 • von –40 bis +80 (Niedertemperaturversion) • von –20 bis +160 (trockene Luft)
Диапазон регулировки ±5° für Drehung um 0° und 90°
Manuelle Vervielfältigung Es gibt
Positionsanzeige offen/geschlossen
Betriebsumgebung in Innenräumen und im Freien. (Alle inneren und äußeren Teile sind mit einer Antikorrosionsbeschichtung versehen)

    Materialskizze des pneumatischen Antriebs

    Materialien für pneumatische Antriebsteile

    NEIN. Name Material
    1 Rahmen extrudiertes Aluminium
    2 Seitliche Stecker Aluminiumguss
    3 Gang Edelstahl Stahl
    4 Kolben Stahl/Aluminium
    5 Stubs Edelstahl Stahl
    6 Kolbenring NBR
    7 Federn Federstahl
    8 Kolbenlager technischer Kunststoff
    9 Kolbenring NBR
    10 Stub NBR
    11 Druckring technischer Kunststoff
    12 Ring technischer Kunststoff
    13 Waschmaschine Edelstahl Stahl
    14 Federklemme Edelstahl Stahl
    15 Indikator Plastik
    16 Blinkergehäuse Plastik
    17 Lager technischer Kunststoff
    18 Nocken Stahl
    19 Lager NBR
    20 Lager technischer Kunststoff
    21 Lager technischer Kunststoff
    22 O-Ring NBR
    23 O-Ring NBR
    24 Lager Edelstahl Stahl
    25 Einstellmutter Edelstahl Stahl
    26 Einstellschraube Edelstahl Stahl
    27 Ärmel Aluminium




    Technische Merkmale der Endschaltereinheit APL-410N EX

    Rumpf Allwetter-IP65 explosionsgeschützt Exd IIB T6
    Kabeleinführungen 2 x NPT1/2 Zoll
    Klemmenblöcke 8 Punkte (0,05 – 2,5) mm2
    Positionsanzeige 0 - 90° (freie Drehung um 90°) GESCHLOSSEN - rot; OFFEN – gelb
    Schalter/Sensoren zwei mechanische Schalter, zwei Näherungssensoren
    Nennspannung, V 250
    Zulässige Umgebungstemperatur, °C von -25 bis +80
    Nutzungsdauer, Jahre 10







    Werkstoffe der Endschaltereinheit APL-410N EX:

    Name Materialien
    Gehäusedeckel und Gehäuse Aluminium-Druckguss
    Welle Edelstahl Stahl
    Blinkerabdeckung Polycarbonat
    Nocken Polycarbonat
    Frühling Edelstahl Stahl
    Schrauben des Gehäusedeckels Edelstahl Stahl
    O-Ring NBR
    Ärmel Bronze
    O-Ring (Welle) Edelstahl Stahl
    Erdungsklemme Edelstahl Stahl
    Indikator ABS-Kunststoff/Polycarbonat
    Halterung Edelstahl Stahl



    Spezifikation
    • Herkunftsland
      China
    • Portöffnung
      Standard-Anschluss
    • Konfiguration
      Drei-Wege
    • Körpermaterial
      Rostfreier Stahl AISI 316
    • Materialball
      Rostfreier Stahl AISI 304/316/1.4301/1.4401
    • Materialkugeldichtung
      PTFE
    • Verbindungstyp
      Gewinde NPT/BSP
    • Steuerungstyp
      Pneumatischer Antrieb
    • Betriebsumgebung
      Wasser, Luft, Ölprodukte
    • Anwendungen
      Wärmeversorgung
    • Spannung
      220 V
    • Ventilrückmeldung
      Endschalter
    • Explosionsgeschützt
      Ja
    • Drehmoment
      24 Nm
    • Pneumatischer Antrieb
      Doppeltwirkend
    • Manuelle Übersteuerung
      Nein
    • Endschalter
      Ja

    Bewertungen (0)

    Dokumentation
    nullLimit switch ELEPHANT APL-410N EX explosion-proof
    nullData sheet for limit switch unit Elephant APL-410N EX
    nullPneumatic valve ELEPHANT 4M310-08 spool type
    nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

    Zahlung & Sicherheit

    Zahlungsmethoden

      Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

      Verfügbare Varianten

      SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
      D160-41068DN1063 bar €265,30 0 Auf Lager
      D160-41028DN1563 bar €264,45 Ausverkauft
      D160-41027DN2063 bar €276,08 Ausverkauft
      D160-41026DN2563 bar €287,33 Ausverkauft
      D160-41066DN5063 bar €426,85 Ausverkauft
      D160-41024DN8063 bar €1.135,82 Ausverkauft
      D160-41064DN10063 bar €1.512,42 Ausverkauft
      D160-41025DN4063 bar €382,55 Ausverkauft
      D160-41065DN6563 bar €859,57 Ausverkauft
      D160-41067DN3263 bar €332,22 Ausverkauft
