Einführung
In Industriesystemen ist die Gewährleistung eines unidirektionalen Fluidflusses entscheidend, um die Betriebseffizienz zu erhalten und Geräteschäden zu verhindern. Rückschlagventile, auch als Rückflussverhinderer bekannt, spielen dabei eine entscheidende Rolle, indem sie den Fluidfluss in eine Richtung zulassen und Rückfluss verhindern. Die Auswahl des geeigneten Rückschlagventils erfordert das Verständnis verschiedener Faktoren, einschließlich der Anforderungen der Anwendung, der Fluidcharakteristika und der Systemdynamik.
Dieser Leitfaden behandelt die wichtigsten Überlegungen bei der Auswahl des richtigen Rückschlagventils für Ihr Industriesystem.
1. Verständnis von Rückschlagventilen
1.1 Was ist ein Rückschlagventil?

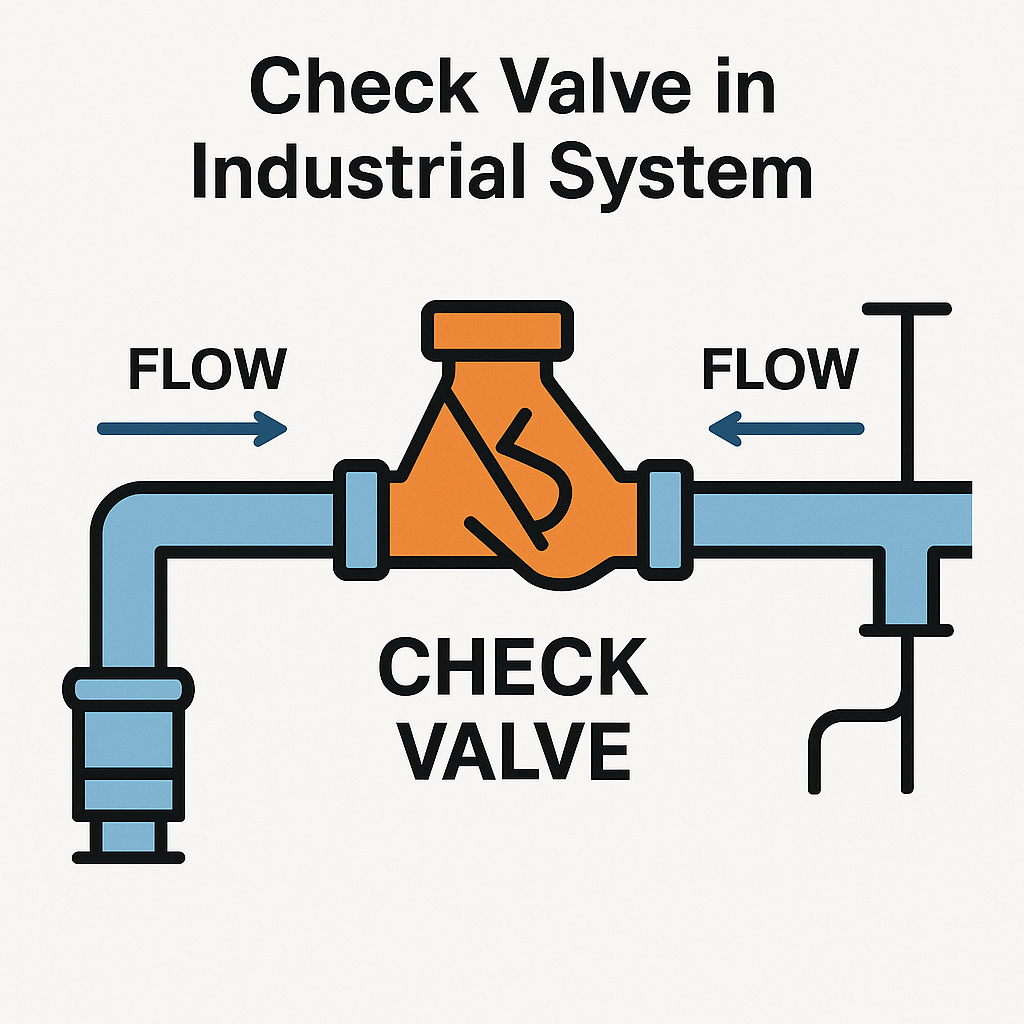

Ein Rückschlagventil ist ein mechanisches Gerät, das den Fluidfluss in eine Richtung erlaubt und automatisch Rückfluss verhindert, wenn das Fluid in der Leitung die Richtung ändert. Sie sind unerlässlich, um Probleme wie Wasserschlag, Kontamination und Geräteschäden zu vermeiden.
1.2 Häufige Arten von Rückschlagventilen
- Schwenk-Rückschlagventile: Verfügen über eine angeschlagene Scheibe, die sich bei Vorwärtsfluss öffnet und sich gegen den Rückfluss schließt. Geeignet für Niedergeschwindigkeitsanwendungen.
- Hub-Rückschlagventile: Verwenden eine Scheibe, die sich vom Sitz hebt, um den Durchfluss zu ermöglichen, und kehrt zum Sitz zurück, wenn der Durchfluss stoppt. Ideal für Hochgeschwindigkeitssysteme.
- Kugel-Rückschlagventile: Verwenden Sie eine Kugel, die sich innerhalb einer Kammer bewegt, um den Rückfluss zu blockieren. Häufig in Niederdruckanwendungen.
- Kolben-Rückschlagventile: Verwenden einen Kolbenmechanismus zur Durchflusskontrolle und bieten eine dichte Abdichtung. Geeignet für Hochdrucksysteme.
- Federbelastete Rückschlagventile: Integriert eine Feder, um das Ventil schnell zu schließen und das Risiko von Wasserschlägen zu verringern.
Tabelle 1: Vergleich der Rückschlagventiltypen
| Ventiltyp | Geeignete Anwendungen | Vorteile | Einschränkungen | Installationsausrichtung | Produktbeispiel |
|---|---|---|---|---|---|
| Schwenk-Rückschlagventil | Wassersysteme, Strömungen mit niedriger Geschwindigkeit | Einfaches Design, niedrige Kosten | Nicht geeignet für vertikale Installationen | Horizontal | Elephant 302A |
| Hub-Rückschlagventil | Hochdrucksysteme, saubere Flüssigkeiten | Gute Abdichtung, kompakte Größe | Erfordert saubere Flüssigkeiten, um Verstopfungen zu vermeiden | Horizontal oder Vertikal | Elephant 287A |
| Kugelsitzventil | Zähflüssige Medien, Abwassersysteme | Selbstreinigend, minimaler Wartungsaufwand | Weniger präzise Abdichtung im Vergleich zu anderen Typen | Beliebig | Elephant VCB1433N-T |
| Feder-Rückschlagventil | Systeme mit pulsierendem Durchfluss, Gasleitungen | Schnelles Schließen, reduziert Wasserschlag | Leichter Druckabfall durch Federwiderstand | Beliebig | Elephant VCS3232P-T |
| Kolbenrückschlagventil | Hochdruck- und Hochtemperaturanwendungen | Ausgezeichnete Abdichtung, langlebige Konstruktion | Höhere Kosten, komplexes Design | Beliebig | Elephant VCS3232-Fb |
2. Wichtige Faktoren bei der Auswahl eines Rückschlagventils
2.1 Eigenschaften der Flüssigkeit
Das Verständnis der Eigenschaften der Flüssigkeit ist entscheidend:
-
Viskosität: Dickflüssigere Medien benötigen möglicherweise Ventile mit größeren Durchgängen.
-
Korrosivität: Aggressive Flüssigkeiten erfordern korrosionsbeständige Materialien wie Edelstahl.
-
Temperatur: Hochtemperaturflüssigkeiten erfordern Ventile aus Materialien, die thermischen Belastungen standhalten können.
2.2 Druck- und Durchflussbedingungen
-
Betriebsdruck: Stellen Sie sicher, dass das Ventil den maximalen Druck des Systems bewältigen kann.
-
Öffnungsdruck: Der minimale Druck stromaufwärts, bei dem das Ventil öffnet. Wählen Sie ein Ventil mit einem geeigneten Öffnungsdruck für Ihre Anwendung.
-
Durchflussrate: Ventile sollten den Durchfluss des Systems aufnehmen können, ohne signifikante Druckverluste zu verursachen.
2.3 Installationsausrichtung
Einige Rückschlagventile sind für die horizontale Installation ausgelegt, während andere vertikal installiert werden können. Stellen Sie die Kompatibilität mit dem Layout Ihres Systems sicher.
2.4 Wartung und Zuverlässigkeit
Berücksichtigen Sie Ventile, die wartungsfreundlich sind und eine nachgewiesene Zuverlässigkeit aufweisen, um Ausfallzeiten und Wartungskosten zu minimieren.
3. Anwendungsspezifische Überlegungen
3.1 Wasser- und Abwasserbehandlung
In diesen Systemen werden häufig Schwenkrückschlagventile verwendet, aufgrund ihrer Einfachheit und Wirksamkeit bei der Verhinderung von Rückfluss.
3.2 Chemische Verarbeitung
Für den Umgang mit korrosiven Chemikalien werden Ventile aus Materialien wie Edelstahl oder mit speziellen Beschichtungen bevorzugt.
3.3 Öl- und Gasindustrie
Hochdruck- und Hochtemperaturbedingungen erfordern robuste Ventile, wie Kolben- oder federbelastete Rückschlagventile, die für solche anspruchsvollen Umgebungen ausgelegt sind.
3.4 Lebensmittel- und Getränkeindustrie
Sanitäre Rückschlagventile, die leicht zu reinigen sind und aus lebensmitteltauglichen Materialien bestehen, sind unerlässlich, um Kontaminationen zu verhindern.
Tabelle 2: Anwendungsbasierte Ventilempfehlungen
| Branche/Anwendung | Empfohlener Ventiltyp | Materialempfehlung | Produktbeispiel |
|---|---|---|---|
| Wasserversorgungssysteme | Schwenk- oder Feder-Rückschlagventil | Messing oder Edelstahl | Elephant 302A |
| Chemische Verarbeitung | Feder- oder Kolbenrückschlagventil | Edelstahl 316 | Elephant VCS3232-Fb |
| Lebensmittel- & Getränkeindustrie | Hub- oder Sanitärfeder-Ventil | Edelstahl (Lebensmittelqualität) | Elephant VCS3232P-T |
| Öl- & Gasindustrie | Kolben- oder Rückschlagventil | Edelstahl oder Legierung | Elephant VCS3232-Fb |
| HVAC- & Kesselsysteme | Feder-Rückschlagventil | Messing oder Bronze | Elephant 287A |
4. Produktempfehlungen
Basierend auf den oben genannten Überlegungen sind hier einige Rückschlagventile, die für verschiedene industrielle Anwendungen geeignet sind:
4.1 Feder-Rückschlagventil Elephant VCS3232P-T
- Material: Edelstahl AISI 316
- Dichtung: PTFE
- Anschluss: Gewinde NPT/BSP
- Druckbewertung: 16 bar
- Verfügbare Größen: DN15 bis DN50
5. Fazit
Die Auswahl des richtigen Rückschlagventils ist entscheidend für die Effizienz und Sicherheit industrieller Systeme. Indem Sie die spezifischen Anforderungen Ihrer Anwendung und die Eigenschaften verschiedener Ventiltypen verstehen, können Sie eine fundierte Entscheidung treffen, die optimale Leistung und Langlebigkeit gewährleistet.
