Elephant  |  SKU: D300-04908

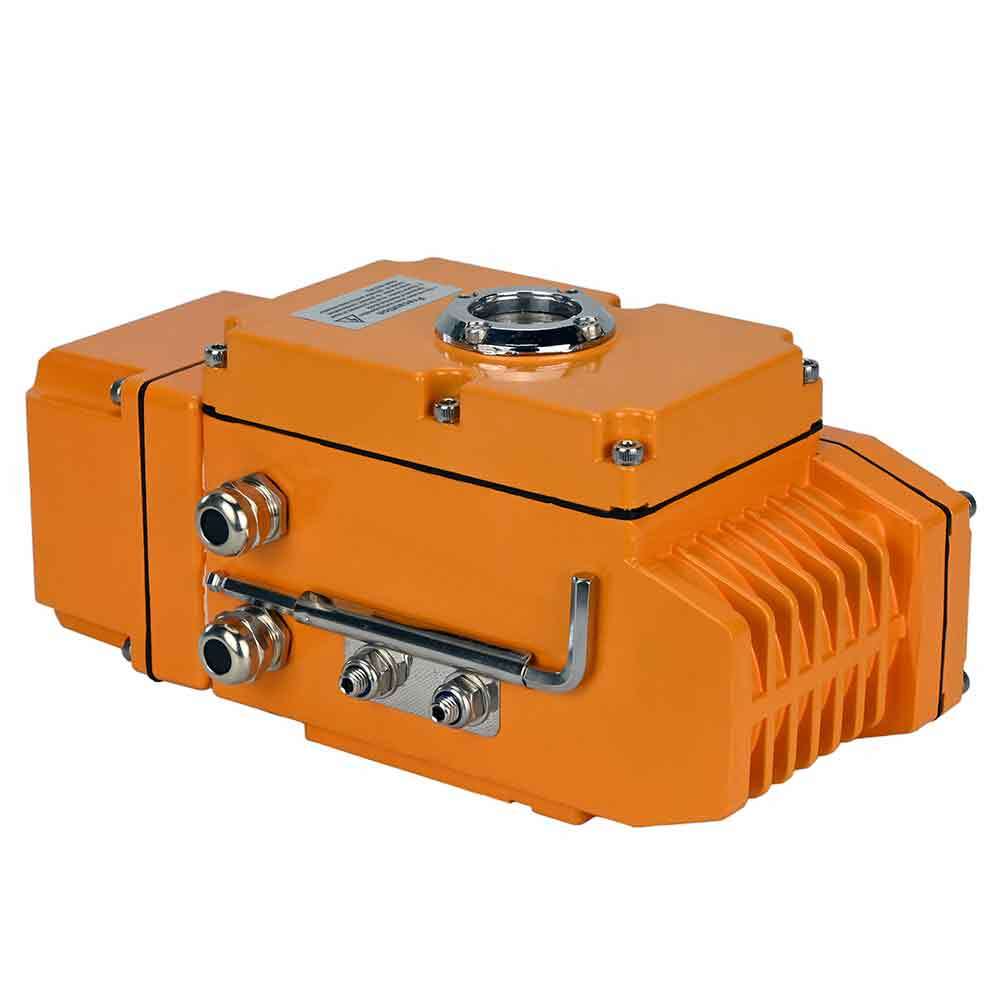

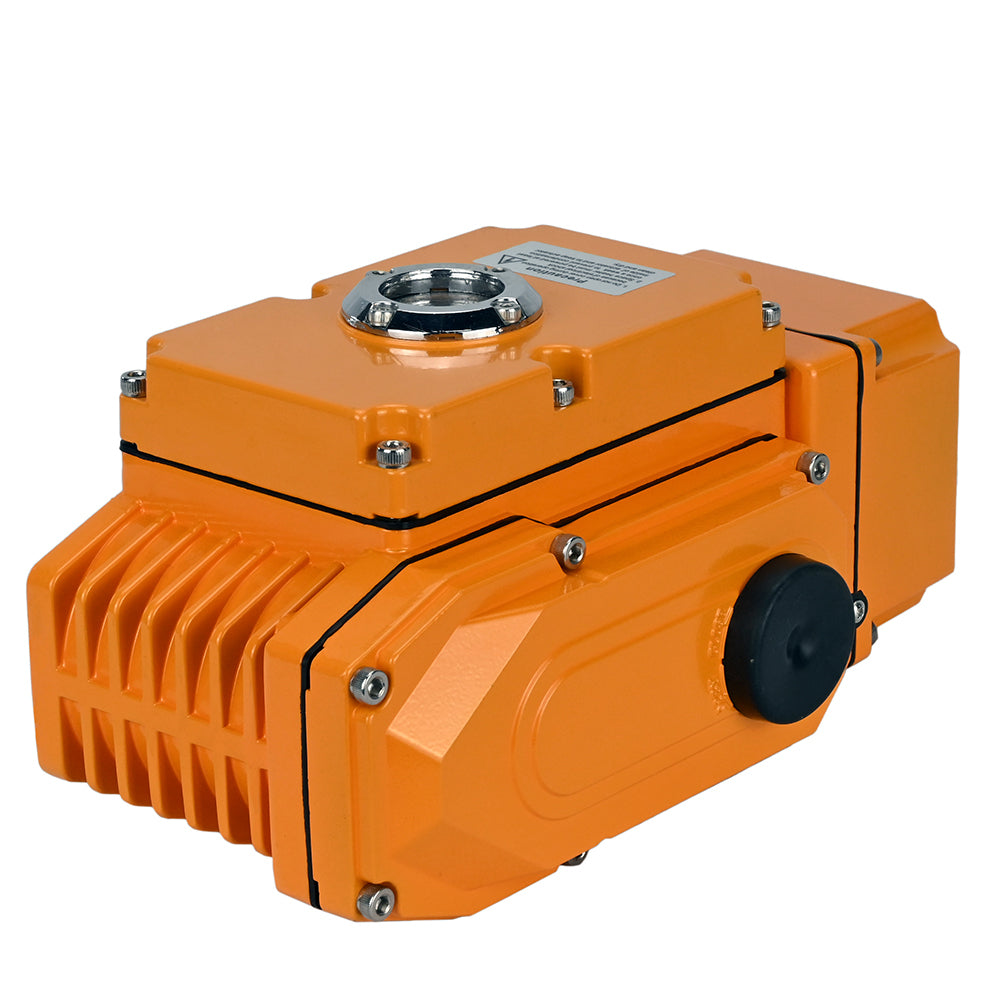

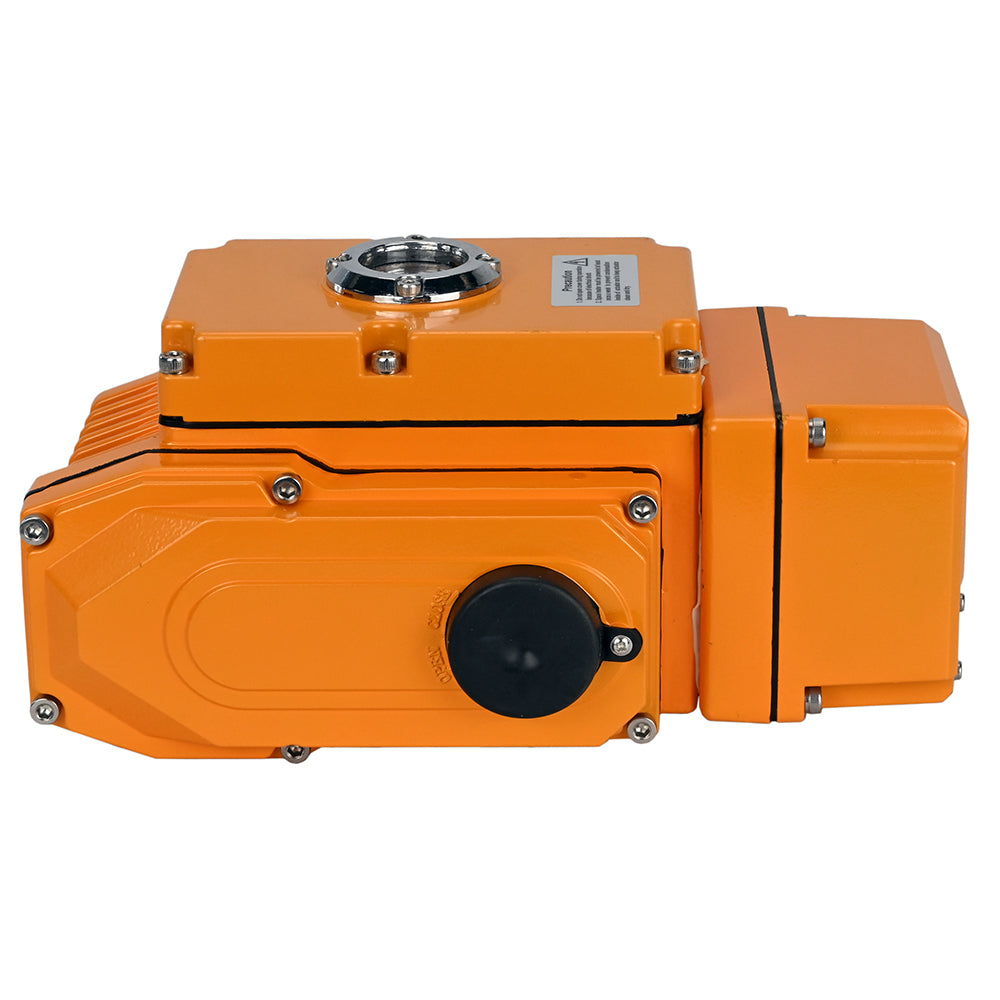

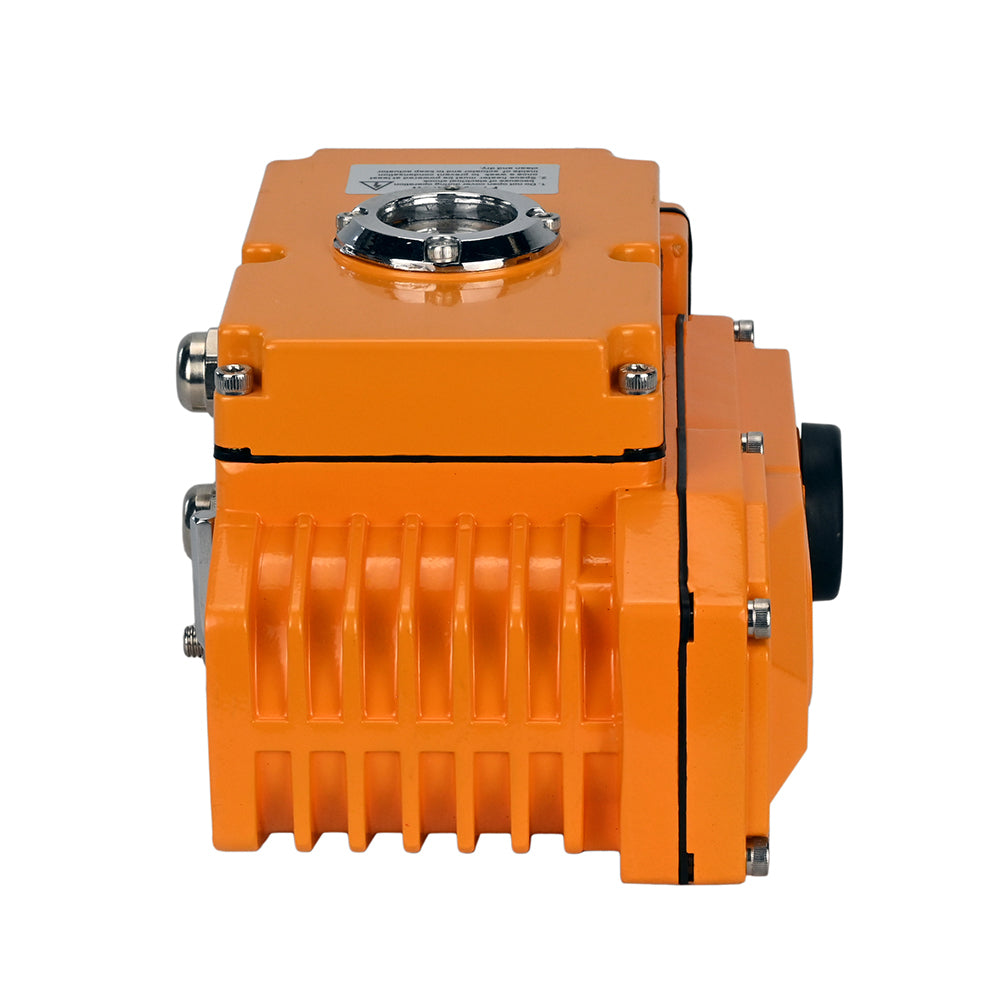

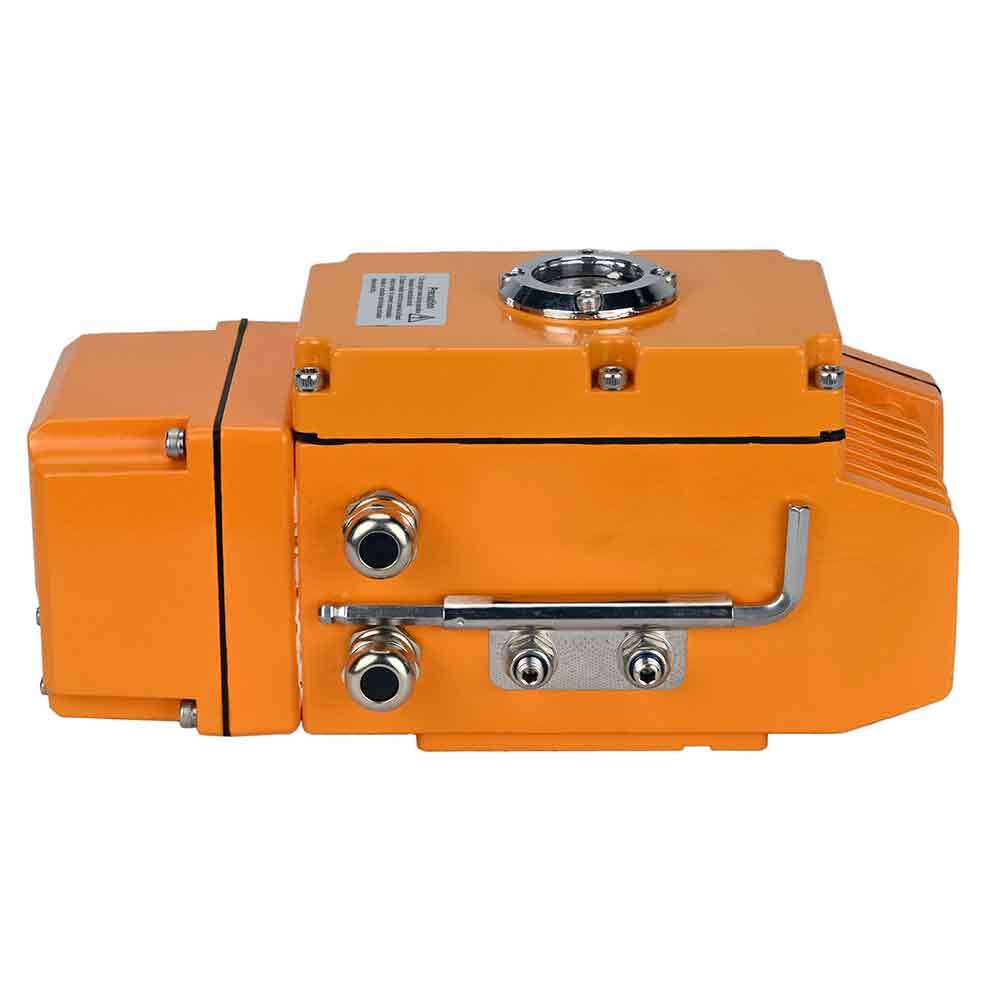

Vierteldreh-elektroantrieb Elephant 005-040 110/220V mit rückmeldesensor und 0-10 V eingangssignal zur steuerung

€614,15
inkl. MwSt. Versand wird beim Checkout berechnet.

Vierteldreh-elektroantrieb Elephant 005-040 110/220V mit rückmeldesensor und 0-10 V eingangssignal zur steuerung - 50 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der elektrische Schwenkantrieb Elephant 005-040 220V mit Rückführungssensor und 0-10 V Eingangssteuersignal ist für die Fern- und Lokalsteuerung von Armaturen bestimmt. Er findet breite Anwendung in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungsbau und in kommunalen Einrichtungen usw. mit Umgebungstemperaturen von -4...+158°F. Das Gehäuse ist mit einer Heizung (7-10W 110V) ausgestattet und hat die folgenden Schutzarten: IP67, NEME 4 und 6, Anti-Korrosions-Beschichtung. Die Einbaumaße entsprechen der internationalen Norm ISO05211 / DIN3337. Der Elektroantrieb ist mit einem Kurzschlussläufer-Induktionsmotor, automatischer Positionsverriegelung des Elektroantriebs, mechanischem Griff, Wärmeschutz, Vibrationsschutz X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und ist für den Betrieb im Aussetzbetrieb S2 ausgelegt. Antriebshub 90° mit Verstellbereich ±10°. Einschränkung des Verlaufs des elektrischen Antriebs - Anhängerschalter. Die Stromversorgung erfolgt mit Wechselspannung 220V.

Abmessungen und Einbaumaße des Stellantriebs Elephant 005-040 110/220V mit Rückführungssensor und 0-10 V Eingangssteuersignal

Overall and installation dimensions of the actuator Elephant 005-040 110/220V with feedback sensor and 0-10 V input control signal

Maßskizze des Stellantriebs Elephant 005-040 110/220V mit Rückführungssensor und 0-10 V Eingangssteuersignal

003 005 008 010 015 030 040 060
X 123 160 188 189 189 268 268 268
Y 123 146 145 163 163 212 212 255
Z 113 121 127 129 129 164 164 164
ФА Ф50 Ф70 Ф70 Ф70 Ф70 Ф125 Ф125 Ф125
N-B 4-M6 4-M8 4-M8 4-M8 4-M8 4-M12 4-M12 4-M12
N-D 8-M5 4-M6 4-M6 4-M6 4-M6 8-M10 8-M10 4-M10
E 50 66 100 100 100 140 140 140
F 50 66 90 90 90 130 130 130
G - 114 114 114 114 114 114 114
H - 40 40 40 40 40 40 40
I - 100 150 100 100 100 100 150
M x M 11 x 11 14 x 14 14 x 14 17 x 17 17 x 17 22 x 22 22 x 22 27 x 27

Antriebsausführung Elephant 005-040 110/220V mit Rückführungssensor und 0-10 V Eingangssteuersignal

Drive design Elephant 005-040 110/220V with feedback sensor and 0-10 V input control signal

Antrieb Detailskizze Elephant 005-040 110/220V mit Rückführungssensor und 0-10 V Eingangssteuersignal

№ Name des Teils
1 Ausgangswelle
2 Kabelschloss
3 mechanischer Anschlag
4 Handschrauber
5 Körper
6 Modularer Kasten
7 Abdeckung
8 Sichtfenster
9 Staubschutz

Spezifikation
  • Herkunftsland
    China
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    Endschalter, 0-10 V
  • Steuersignal
    0-10 V
  • Wellenform Stange
    13 mm
  • Wellenform quadratisch
    11x11 mm, 14x14 mm
  • ISO - Flanschtyp
    F05,F07
  • Nennstromverbrauch
    0,25 A
  • Stromverbrauch
    10 W
  • Versorgungsspannung
    220 V

Bewertungen (0)

Dokumentation
nullQuarter-turn actuator ELEPHANT QT-N-xEM-x1-x-U1 with feedback sensor and input control signal 4-20mA 0-10V

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDrehmomentPreis VerfügbarkeitAnzahl In den Warenkorb
    D300-0490850 Nm €614,15 0 Auf Lager
    D300-04916100 Nm €630,80 0 Auf Lager
    D300-04921150 Nm €662,89 0 Auf Lager
    D300-04929300 Nm €671,74 0 Auf Lager
    D300-04932400 Nm €692,64 0 Auf Lager
