Elephant  |  SKU: D080-01171

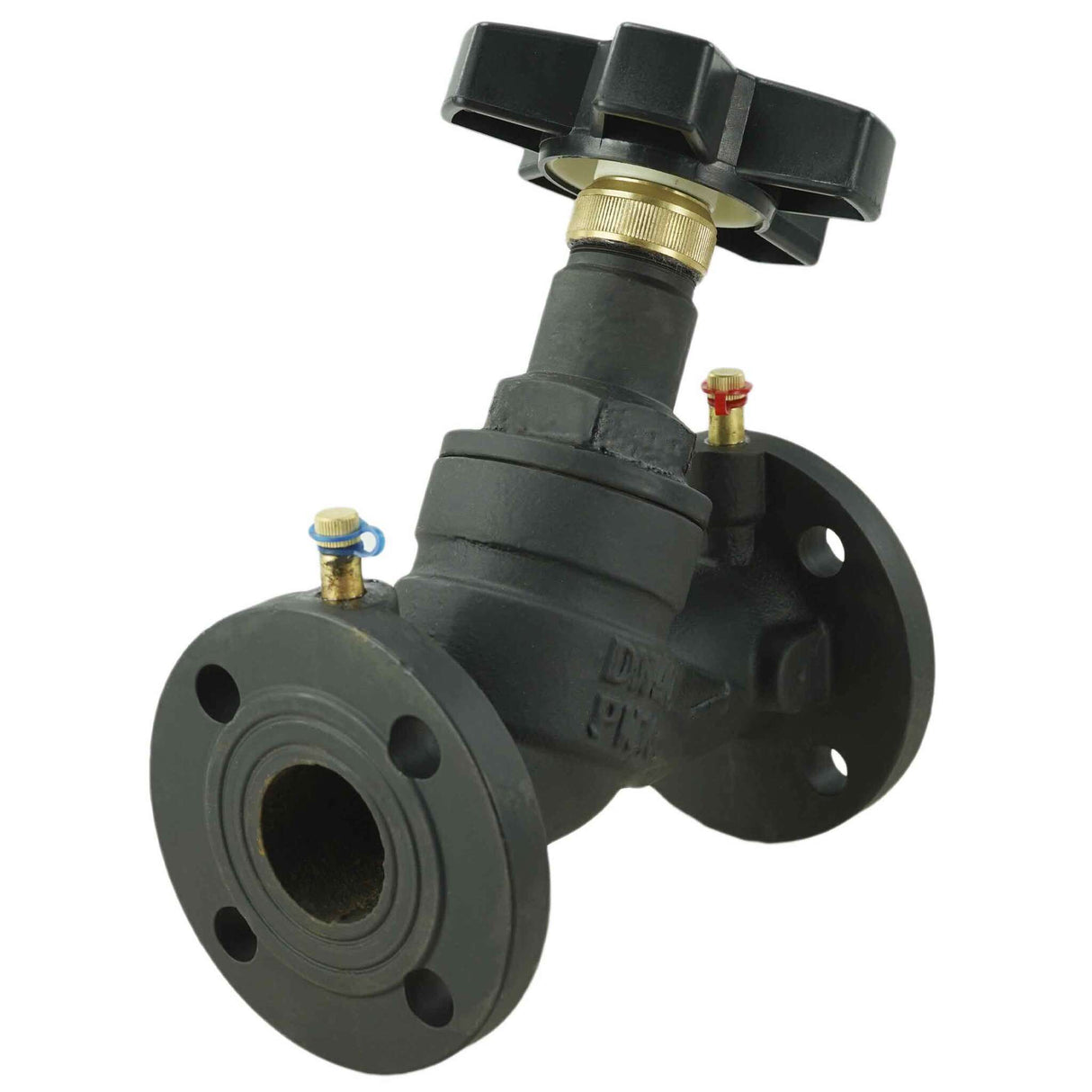

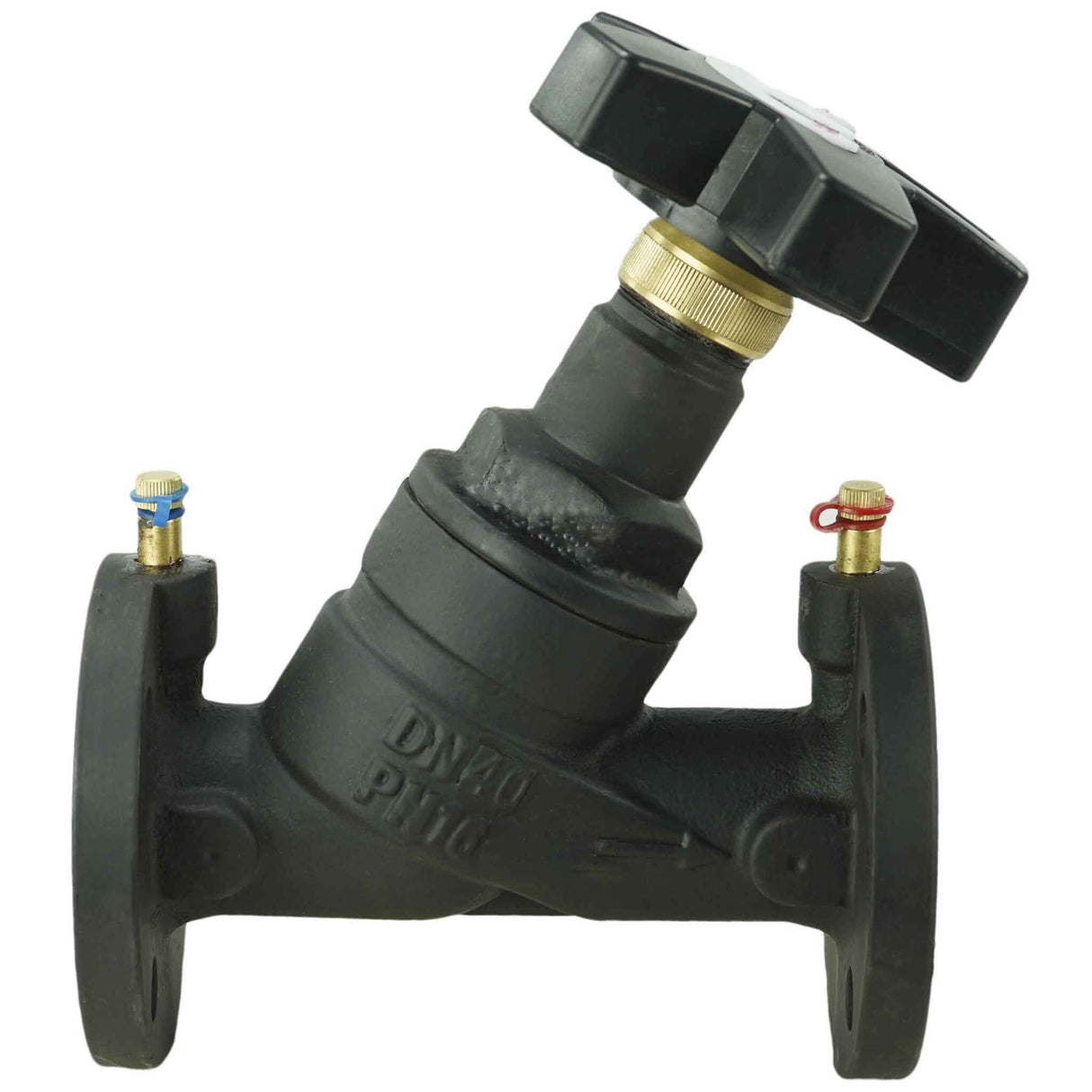

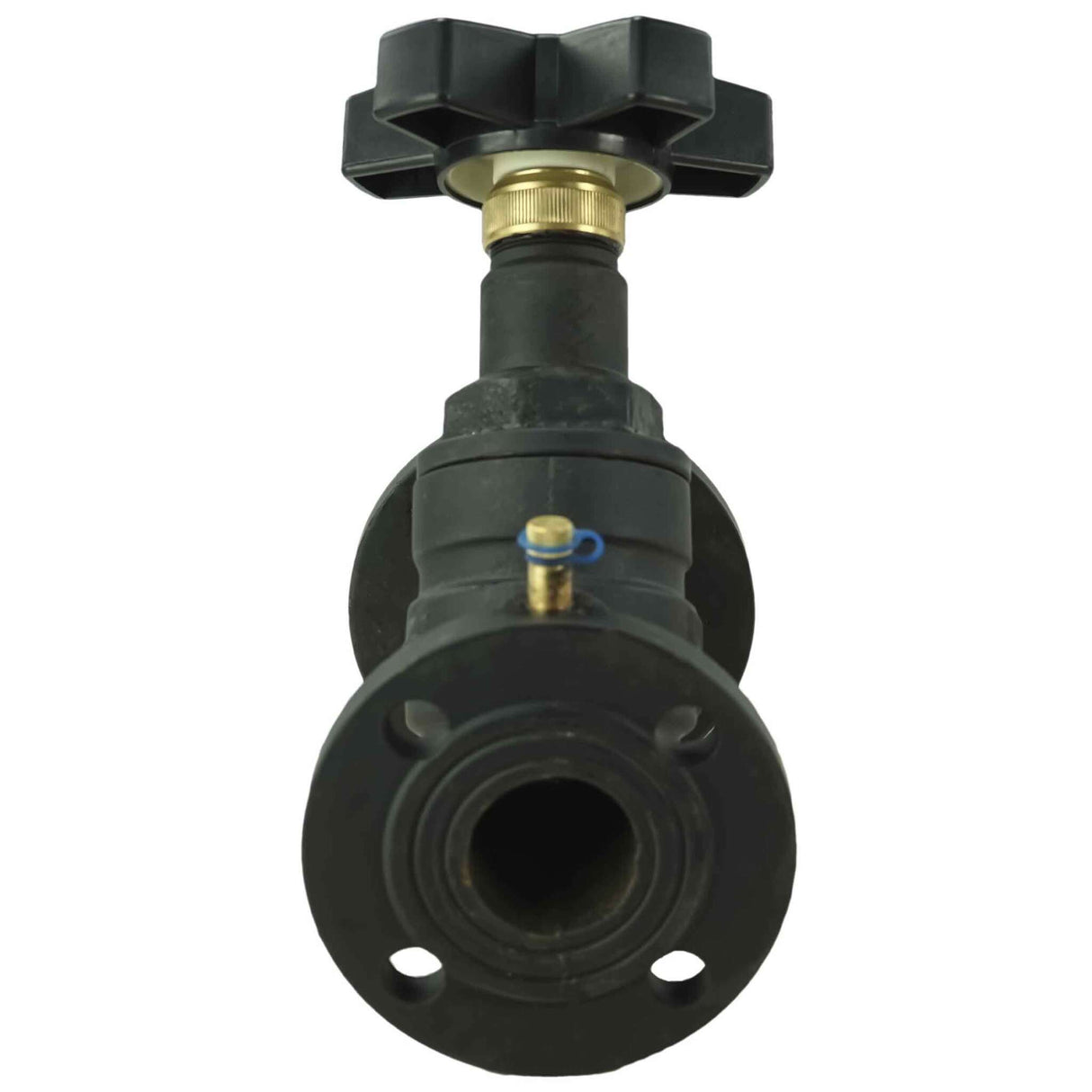

Statisches Ausgleichsventil Elephant VB1331V-F PSI 232 Gusseisen, Flanschanschluss mit Nippeln

€132,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Statisches Ausgleichsventil Elephant VB1331V-F PSI 232 Gusseisen, Flanschanschluss mit Nippeln - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Ausgleichsventil ist für die hydraulische Abgleichung, Regelung und Begrenzung des Durchflusses des Arbeitsmediums in Heiz- und Kühlsystemen ausgelegt. Das Ventil kann das Problem der ungleichmäßigen Verteilung von Temperatur und Wärme im Heizungssystem effektiv lösen. Gleichzeitig ermöglicht das Ausgleichsventil eine genaue Einstellung des Druckabfalls und der Durchflussmenge für eine präzise Abgleichung des Arbeitsmediums im Rohrleitungsnetzsystem.





Grundlegende technische Daten des Flansch-Balanceventils DN.ru VB1431V-F

Nennweite DN, mm 15 – 300
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums, ⁰C -5 bis +150
Betriebsmedium Wasser, Öle, Ethylen-Propylen-Glykol 50%
Rohrleitungsanschluss Flansch
Ventiltyp Ausgleich
Körper Gusseisen GGG50
Stängel Edelstahl 304
Scheibe Edelstahl 304
Versiegelung Viton
Anwendungsbereiche Heizen, Kühlen
und Klimaanlage
Durchschnittliche Lebensdauer, Jahre 6





Gesamt- und Einbaumaße des Flansch-Balanceventils DN.ru VB1431V-F

DN A B C D E F H G Gewicht
15 150 95 65 20 15 14 135 20 3
20 150 105 75 25 15 14 135 25 3,5
25 182 116 85 30 15 14 165 30 4
32 182 140 100 35 15 18 165 35 4,5
40 232 145 110 50 17 18 245 50 10
50 232 155 125 50 17 18 245 50 10
65 294 180 145 65 18 18 250 65 12
80 310 195 160 80 20 18 255 80 16
100 345 215 180 100 21 18 290 100 22
125 395 245 210 125 21 18 310 125 33
150 480 280 240 150 23 23 340 150 50
200 530 335 295 200 21 23 470 200 91
250 555 405 355 250 24 26 490 250 118
300 600 455 410 300 25 27 530 300 155



Detailzeichnung des Flansch-Balanceventils Elephant VB1431V-F





Durchsatzwerte abhängig von den Griffumdrehungen

DN Umdrehungen handhaben
1 2 3 4 5 6 7 8 9 10 11 12
Durchflusskapazität, Kv (m3 /h)
15 0,16 0,37 0,87
20 0,28 0,64 1,52 3,5
25 0,36 0,82 1,91 4,5
32 0,96 1,82 3,58 7,1 14
40 1,71 3,25 6,4 12,7 25
50 2,97 5,17 9,15 16,5 21 50
65 5,1 8,29 14,4 22,24 35,8 58 95
80 7,56 12,2 21,2 32,7 52,7 85,4 140
100 10,7 15,6 22,8 33,26 48,3 70,3 102 147,7 220
125 17 24,9 36,3 52,9 76,8 112 163 235 350
150 21,1 27,9 38 49,8 64,9 87,8 116 153 209 267 356 480
200

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Öle, Ethylene Propylene Glycol 50%
  • Anwendungen
    Wärmeversorgung, Kühlung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Fluorkautschuk
  • Sperrmaterial
    VITON
  • Ausgleichsventiltyp
    Statisch

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D080-01171DN1516 bar €132,55 0 Auf Lager
    D080-01172DN2016 bar €134,78 Ausverkauft
    D080-01173DN2516 bar €146,04 Ausverkauft
