Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG, Gehäusematerial - Ed – Valve Elephant
Elephant  |  SKU: D160-57250

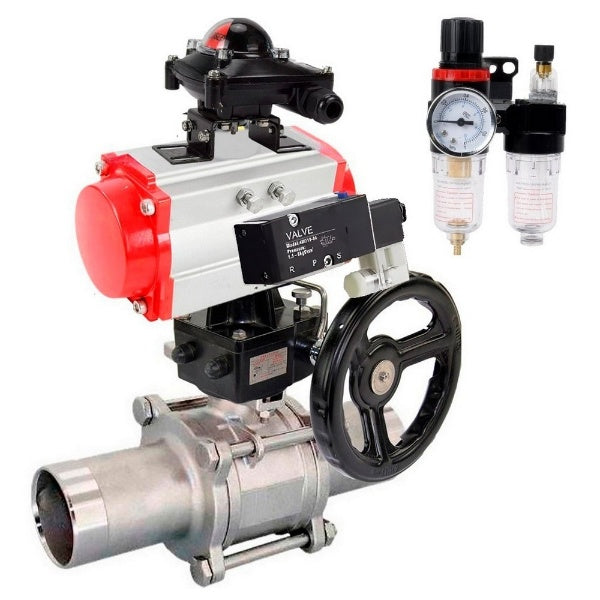

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG, Gehäusematerial - Edelstahl AISI 304, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-510N Ex, Handrad MON, ATU AFC2000

€440,36
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhahn Elephant BV3131P(3pc)-FP-W-ISO-H LONG wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3131P(3pc)-FP-W-ISO-H LONG ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die Pneumatikaktoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-510N EX Endschalterbox ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrventilkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störung erleichtert.

Der Elephant MON manuelle Doppel-Drehantrieb mit Schneckengetriebe und HDM-Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an pneumatische Systemelemente mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen - pneumatischen Zylindern und pneumatischen Ventilen - hinzu.





Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-510N EX, manueller Verdoppler MON, ATU AFC2000:

Name Bedeutung
Arbeitstemperatur, °C von -20 bis 180
Art des Kranvorrichtung Zweiwege
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline zum Schweißen
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt zum Schweißen
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit von Endschaltern Es gibt
Verfügbarkeit des pneumatischen Verteilers Es gibt





Skizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, Kugelhahn APL-510N EX, manuelle Übersteuerung MON, Kugelhahn AFC2000.



Abmessungen und Maße der Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-510N EX, manueller Verdoppler MON, ATU AFC2000:

DN, mm L, mm D, mm F, mm L1, mm E, mm G, mm X, mm Y, mm
10 130 17.2 98 153 120 138.4 88 162
15 150 21.3 98 153 120 138.4 88 162
20 155 26.9 115 174 120 138.4 88 162
25 186 33.7 135 216 133 138.4 88 162
32 195 42.4 98 153 120 138.4 88 162
40 231 48.3 115 174 120 138.4 88 162
50 243 60.3 135 216 133 138.4 88 162
65 290 76.1 135 216 133 138.4 88 162
80 302 88.9 135 216 133 138.4 88 162
100 326 114.3 160 279 180 138.4 88 162
125 360 141.3 193 308 180 138.4 88 162
150 390 168.3 210 405 195 138.4 88 162





Detail- und Materialskizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG:

Artikelnr. Teilename Material
1 Rahmen Edelstahl 304
2 Seitenelement (2 Stk.) Edelstahl 304
3 Ball Edelstahl 304
4 Kugeldichtung PTFE
5 Stangendichtung PTFE
6 Ärmel Edelstahl 304
7 Aktie Edelstahl 304
8 Waschmaschine Edelstahl
9 schrauben Stahl A2-70
10 Bolzen Stahl A2-70





Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Name Bedeutung
Modell PA-DA
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Verfügbarkeit der manuellen Sicherung Lenkrad





Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators





Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklemme Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium





Pneumatisches Ventil Elephant 4V320-10 220V





Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4V320-08 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5





Endschaltereinheit Elephant APL-510N EX





Technische Parameter des Endschalterelements Elephant APL-510N EX

Name Bedeutung
Grenztasterblockmodell APL-510N EX
Lebensdauer, Jahre 10





Tabelle der Teile und Materialien der Endschaltereinheit Elephant APL-510N EX:

Artikelnr. Detail Material
1 Visuelle Anzeige ABS-Kunststoff / Polycarbonat
2 Visuelle Anzeigeabdeckung Polycarbonat
3 Etikett
4 Deckelschrauben Edelstahl
5 BKV-Gehäusedeckel Aluminium-Druckguss
6 Welle Edelstahl
7 Endschalter
8 Nocken (Exzenter) Polycarbonat
9 BKV-Fall Aluminium-Druckguss
10 Klemmenblock
11 Erdungsklemme Edelstahl
12 Bohrung (Gewinde) für Kabeleinführung
13 Halterung Edelstahl





Skizze des Elephant MON Handrads.





Technische Parameter der Elephant MON Handräder:

Name Bedeutung
Schutzart, IP 67
Anschlussart ISO 5211





Skizze der Teile und Materialien für das Elephant MON Handrad.





Teile- und Materialtabelle für das Elephant MON Handrad:

NEIN. Name Material
1 Stange zur Montage eines pneumatischen Antriebs Stahl 45
2 Dichtungsring EPDM
3 Verriegelungsfeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Befestigungsbügel (Hauptstange) Stahl 304
7 Rahmen Aluminiumlegierung
8 Dichtungsring EPDM
9 Reduzierstück Gusseisen VCh50
10 Übergangskupplung Gusseisen VCh40
11 Getriebestange Gusseisen VCh40





Hauptparameter der Elephant AFC2000 Luftbehandlungseinheit

Arbeitsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Zerstörungsdruck, bar 15
Luftanschluss 1/4"
Betriebstemperatur, °C von -5 bis +60
Größe der gefilterten Partikel, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0.395
Kit-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Spezifikation

  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Anwendungen
    Wasserversorgung, Heizung, Industrie
  • Nenn­druck
    64 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Sperrmaterial
    Edelstahl AISI 304
  • Explosionsgeschützt
    Ja
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-57250DN1064 bar €440,36 Ausverkauft
    D160-57251DN1564 bar €440,36 Ausverkauft
    D160-57252DN2064 bar €428,46 Ausverkauft
    D160-57253DN2564 bar €503,32 Ausverkauft
    D160-57254DN3240 bar €468,03 Ausverkauft
    D160-57255DN4040 bar €478,10 Ausverkauft
    D160-57256DN5040 bar €570,09 Ausverkauft
    D160-57257DN6525 bar €716,00 Ausverkauft
    D160-57258DN8025 bar €841,99 Ausverkauft
    D160-57259DN10016 bar €1.187,78 Ausverkauft
    D160-57260DN12516 bar €1.974,84 Ausverkauft
    D160-57261DN15016 bar €2.789,85 Ausverkauft
