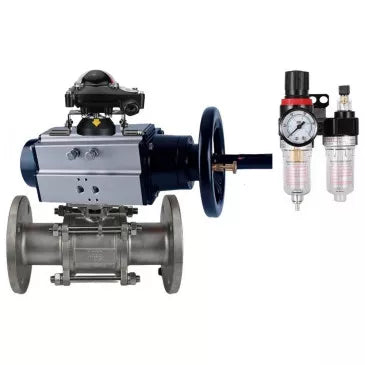

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with pneumatic actuator PA-DA-105-1 double acting, with pneumatic distributor 4M310-08 220V, with LSU APL-410N EX, with ATU A

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelhähnen als Regelventile ist nicht erlaubt.
Der pneumatische Drehantrieb ist dafür ausgelegt, den Prozess der Steuerung von Industrieventilen zu automatisieren sowie die Position des Ventilabsperrkörpers zu bestimmen.
Pneumatische Antriebe werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, um die Ventile durch Durchgangslöcher im Gehäuse zu installieren. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine Einweg- oder Zweiwegsteuerung. Magnetventile für pneumatische Anwendungen gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünfwegeventile (5/2 und 5/3). Sie sind für den Einsatz mit Vierteldrehungs-Pneumatikaktuatoren ausgelegt.
Endschaltereinheit ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, welche die Position des Betätigerstabs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Betätigeroberfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung von ACB ist es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Fehlererkennung vereinfacht.
Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem eingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.

Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, mit pneumatischem Verteiler 4M310-08 220V, mit LSU APL-410N EX, mit ATU A:

Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, dreiteilig, voller Durchgang, Flansch, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, mit pneumatischem Verteiler 4M310-08 220V, mit LSU APL-410N EX, mit ATU A:

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, mit pneumatischem Verteiler 4M310-08 220V, mit LSU APL-410N EX, mit ATU A:

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Pneumatikventils Elephant 4M310-08

Abmessungen und Größen des Pneumatikventils Elephant 4M310-08

Technische Parameter der Endschalter-Einheiten Elephant APL-410N EX

Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
