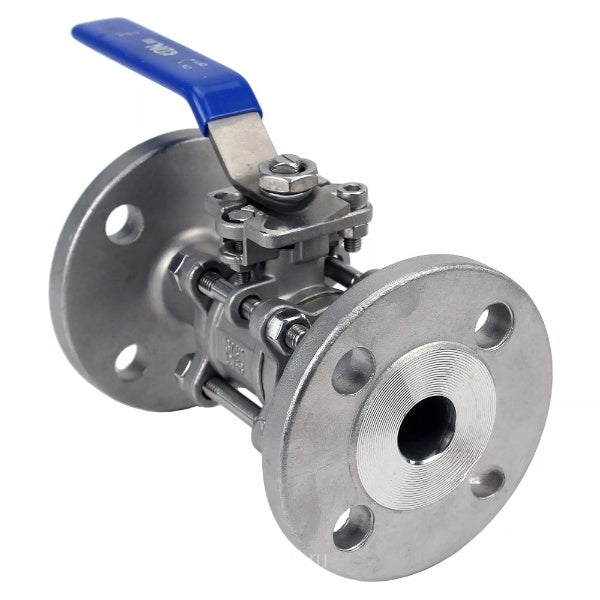

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 – Valve Elephant
Valve Elephant  |  SKU: D160-56490

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Vollbohrung, Dichtung - PTFE, mit Griff

€897,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.





Technische Parameter Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Durchgangsbohrung, Dichtung - PTFE, mit Griff:

Merkmal Wert
Dichtungsklasse "A"
Dichtungstyp PTFE / PTFE / Teflon
Verbindung Flansch
Ventilgerätetyp Zweiwege
Ventilkugelbohrung volle Bohrung
Steuerungstyp handhaben
Mediumtemperatur -20 bis +150 °C
Medium Wasser, Dampf, Erdölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
Anwendungsbereich Wasserversorgung, Wärmeversorgung, Pneumatiksysteme
Herstellerland China

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Vollbohrung, Dichtung - PTFE, mit Griff





Abmessungen und Maße Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Durchgangsbohrung, Dichtung - PTFE, mit Griff:

DN D, mm D1, mm D2, mm B, mm L, mm b, mm f, mm A, mm B, mm KxK, mm N – ØZ, mm
65 185 145 122 260 290 22 3 Ø70 Ø102 17x17 8 – Ø18
80 200 160 138 260 310 24 3 Ø70 Ø102 17x17 8 – Ø18
100 235 190 162 300 350 26 3 Ø70 Ø102 19x19 8 – Ø22

Skizze der Abmessungen und Maße Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Vollbohrung, Dichtung - PTFE, mit Griff





Teile- und Materialtabelle Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, voller Durchgang, Dichtung - PTFE, mit Griff:

Nr. Teilename Kolizestvo, St. Material
1 Flanschteil 2 Edelstahl AISI/SS 316
2 Zucht 4/6/8 Edelstahl AISI/SS 304
3 Nuss 8/12/16 Edelstahl AISI/SS 304
4 Dichtung 8/12/16 Edelstahl AISI/SS 304
5 Siegel 2 PTFE
6 Ball 1 Edelstahl AISI/SS 316
7 Körper 1 Edelstahl AISI/SS 316
8 Druckstück 1 PTFE
9 Stange 1 Edelstahl AISI/SS 316
10 Verpackung 3 PTFE
11 Druckring 1 Edelstahl AISI/SS 304
12 Positionierschraube 1 Edelstahl AISI/SS 304
13 Bewegliche Abdeckung 1 Edelstahl AISI/SS 304
14 Positionierbolzen 1 Edelstahl AISI/SS 304
15 Sechskantmutter 1 Edelstahl AISI/SS 304
16 Handhaben 1 Edelstahl AISI/SS 201+PVC
17 Verschlussstopfen 1 Edelstahl AISI/SS 201

Teile- und Materialskizze Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, geflanscht, Gehäuse - 316 Edelstahl, Vollbohrung, Dichtung - PTFE, mit Griff

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    handhaben
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Anwendungen
    Wasserversorgung, Wärmeversorgung, Pneumatische Systeme
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Sperrmaterial
    Edelstahl AISI 316
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-56490DN6540 bar €897,71 Ausverkauft
    D160-56491DN8040 bar €1.296,70 Ausverkauft
    D160-56492DN10040 bar €1.446,31 Ausverkauft
