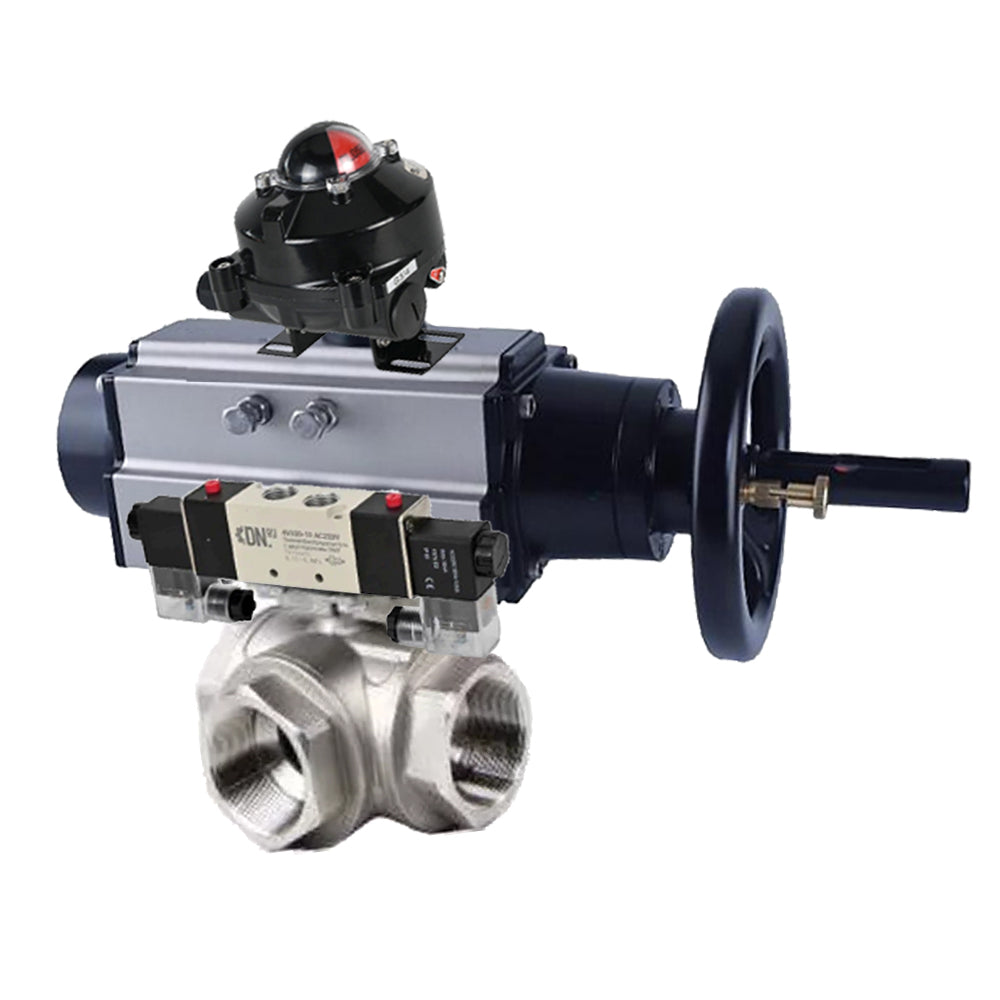

Kugelhähne Elephant BV3232P(4 Stück)-SP-3WL-T-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-210N

Das Kugelventil Elephant BV3232P(4pc)-SP-3WL-T-ISO-H wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen sowie in Dampf-, Kraftstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(4pc)-SP-3WL-T-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der Elephant PA-DA-105-1 doppeltwirkende pneumatische Antrieb ist dafür ausgelegt, den Prozess der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - zu automatisieren. Elephant pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich konzipiert. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-210N Endschalter-Einheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements von Rohrleitungsventilen zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für bis zu 250 V ausgelegt sind, welche die Position des Betätigungsstabs überwachen und in den Endpositionen Signale geben. Sie sind auf der Oberseite der Betätigungsfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn offen, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der LSU wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-08 220V, BCV APL-210N:

Skizze der Kugelhähne Elephant BV3232P(4 Stück)-SP-3WL-T-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-08 220V, BCV APL-210N

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-SP-3WL-T-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA-105-1, Pneumatikverteiler 4V320-08 220V, LSU APL-210N:

Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(4pc)-SP-3WL-T-ISO-H

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(4pc)-SP-3WL-T-ISO-H:

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Endschalterblock Elephant APL-210N

Technische Parameter der Endschaltereinheit Elephant APL-210N

Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-210N:
