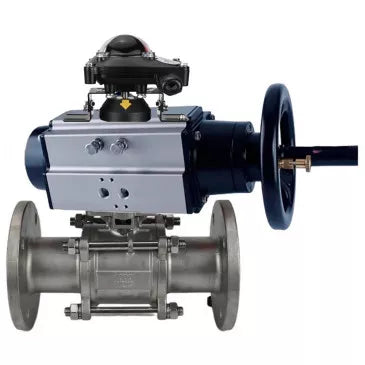

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, mit pneumatischem Verteiler 4M310-08 24V, mit LSU APL-510N EX

€494,61
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, mit pneumatischem Verteiler 4M310-08 24V, mit LSU APL-510N EX - DN65 / 25 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Der pneumatische Drehantrieb ist dafür ausgelegt, den Prozess der Steuerung von Industrieventilen zu automatisieren sowie die Position des Ventilabsperrkörpers zu bestimmen.



Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, dreiteilig, voller Durchgang, Flanschanschluss, Edelstahl SS304, Dichtung - PTFE

Hier ist die Übersetzung der Details:

Name Wert
Betriebstemperatur des Mediums, °C -20 bis 180
Ventiltyp Zweiwege
Anwendung Wasserversorgung, Heizung, pneumatische Systeme
Arbeitsmedium Wasser, Dampf, Erdölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
Rohrleitungsanschluss Flansch
Wasserausgabe NEIN
Bohrungstyp Vollbohrung
Dichtheitsklasse A
Steuerungstyp Mit pneumatischem Antrieb
Verbindung Flansch
Betätigung Doppelwirkender pneumatischer Antrieb
Vorhandensein von Endschaltern Ja
Vorhandensein eines pneumatischen Ventils Ja
Vorhandensein eines elektro-pneumatischen Stellgeräts NEIN
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE

Größe ØD ØD1 ØD2 L A E
65 184 145 122 290 495 200
80 200 160 138 310 495 200

Skizzenmaße und Abmessungen von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H, dreiteilig, voller Durchgang, Flansch, Edelstahl SS304, Dichtung - PTFE





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, dreiteilig, voll durchgängig, Flanschanschluss, Edelstahl SS304, Dichtung - PTFE

Hier ist die übersetzte Tabelle bei Beibehaltung des gleichen Formats:

Nr. Teilename Material Menge
1 Körper SS304 / SS316 Stahl 1
2 Ball S304 / S316 Stahl 1
3 Bolzen S201 / S304 Stahl 4~6
4 Nuss S201 / S304 Stahl 6~12
5 Siegel PTFE 1
6 Stängel SS304 / SS316 Stahl 1
7 Drüse S201 / S304 Stahl 1
8 Abdeckung WCB/CF8/CF8M-Stahl 2
9 Sitzringe PTFE 2
10 Anlaufscheibe PTFE 1
Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, dreiteilig, voller Durchgang, Flansch, Edelstahl SS304, Dichtung - PTFE





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators





Technische Parameter des Pneumatikventils Elephant

Parameter Wert
Typ des Pneumatischen Verteilers Spulentyp
Modell des Pneumatischen Verteilers 4M310-08
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 24 V
Betätigungsfrequenz, Zyklen/Sek 5





Abmessungen und Maße des pneumatischen Ventils Elephant

Parameter Wert
Modell des Pneumatischen Verteilers 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5

Skizze der Abmessungen und Maße des Pneumatikventils Elephant





Technische Parameter des Endschalterelements Elephant APL-510N EX

Parameter Wert
Grenztastergehäuse Modell APL-510N EX
Gehäuseschutzart, IP 67
Lebensdauer, Jahre 10





Abmessungen und Maßeinheiten des Endschalters Elephant APL-510N EX

Modell APL-510N EX
A, mm 118
B, mm 118
C, mm 138,4
D, mm 17
E, mm 19
F, mm 7
G, mm 3
Hmm 4
Ich, mm 59
J, mm 59
K, mm 59
L, mm 59
M, mm 121,4
Ød1, mm 50
Ød2, mm 5
Skizze der Abmessungen und Maßeinheiten des Endschalters Elephant APL-510N EX

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    24 V
  • Explosionsgeschützt
    haben
  • Drehmoment
    85 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    Doppelwirkung
