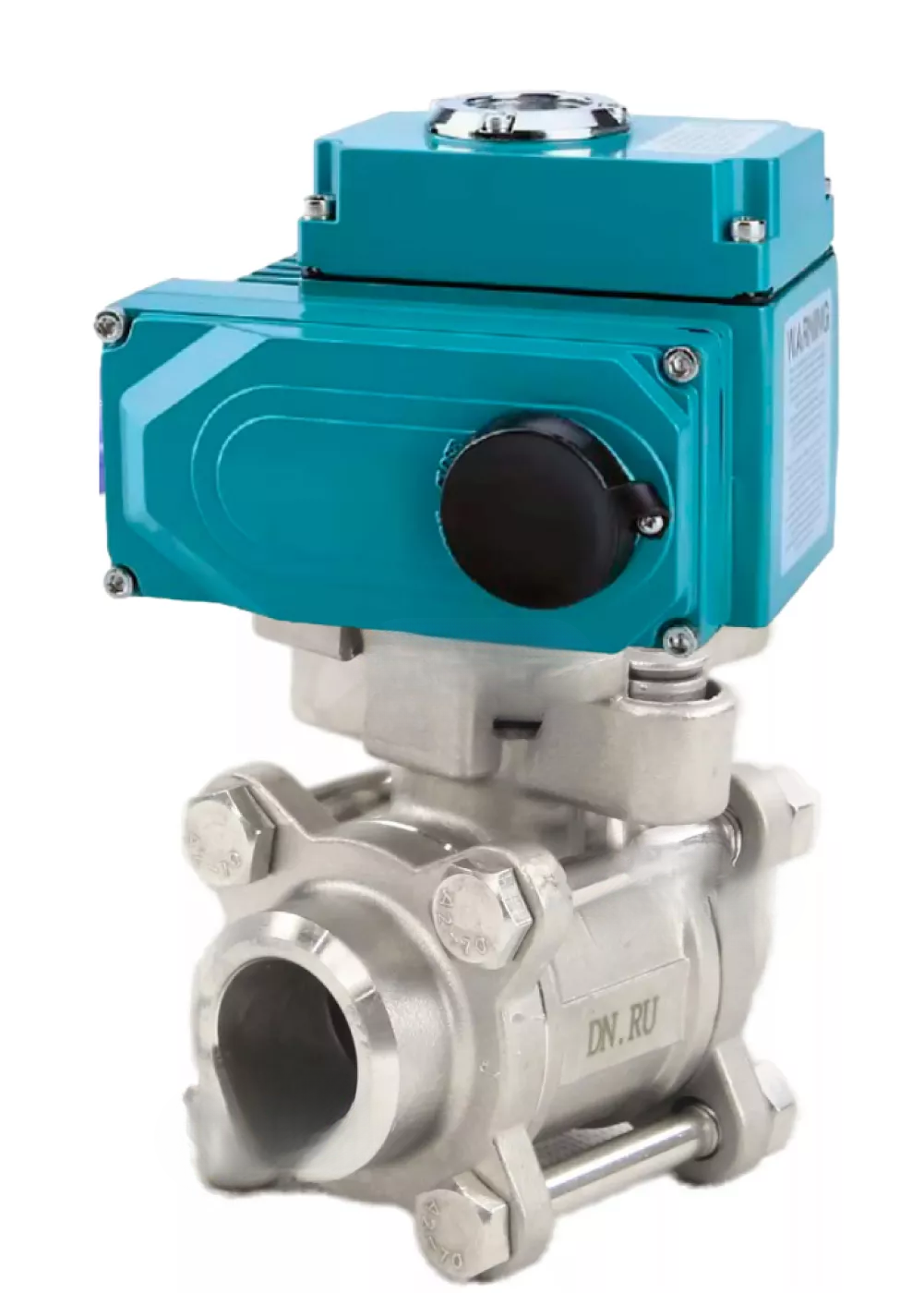

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, G – Valve Elephant
Elephant  |  SKU: D160-53031

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK

€338,40
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.
Der Arbeitsfluss wird durch ein Verriegelungselement abgesperrt, das eine Kugel mit einem durchgehenden zylindrischen Loch ist. Mit Hilfe eines am Gehäuse montierten Griffs wird die Kugel um die Achse gedreht. Es reicht aus, sie um 90 Grad zu drehen, um den Durchfluss vollständig zu sperren.
Elektrische Vierteldreh-Antriebe sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit Vierteldreh-Absperrventilen ausgelegt. Sie werden in verschiedenen Wirtschaftszweigen eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.






Technische Merkmale von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

Parameter

Wert

Nennweite DN, mm

10–100

Nenn­druck PN, bar

DN10–50 – 63
DN65–100 – 40

Arbeitstemperatur des Mediums t, °C

Von -20 bis +200

Arbeitsmedium

Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilmaterialien neutral sind

Verbindung zur Pipeline

Schweißen/Schweißen

Art des Durchflussquerschnitts

Vollbohrung

Dichtigkeitsklasse des Kugelhahns

Klasse «A»

Zusätzliche Option

Elektrische oder pneumatische Antriebsmontage möglich (ISO 5211-2001)

Durchschnittliche Lebensdauer, Jahre

10

Durchschnittliche Betriebszyklen, schließen/öffnen

40 000 - 60 000


Abmessungen und Größen von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

DN Modell
elektronischer Stellantrieb 		Größe, mm
D H2 L E Y
10 QT-N-003EMT 10 38.9 63 17.2 123
15 15 40 65 21.3 123
20 20 43.9 75 26.7 123
25 25 53 83 33.5 123




Materialien der Details von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

Nr.

Teilename

Material

Menge

1

Körper

SS316

1

2

Ball

S304/S316

1

3

Bolzen

S201/S304

4~6

4

Nuss

S201/S304

4~6

5

Siegel

PTFE

1

6

Stängel

SS304/SS316

1

7

Drüse

S201/S304

1

8

Nuss

S201/S304

1

9

Abdeckung

WCB/CF8/CF8M

2

10

Sitzringe

PPL

2

11

Anlaufscheibe

PTFE

1

15

Dichtungsring

VITON

1




Technische Merkmale der elektrischen Antriebe Elephant:

Parameter

Wert

Typ des elektrischen Stellantriebs

Vierteldrehung

Motortyp

Asynchron

Drehwinkel, °

90 ± 5

Korpusmaterial

Aluminiumlegierung mit Epoxidpulverbeschichtung

Schaftmaterial

Legierter Stahl

Versorgungsspannung

24 V/DC

Kabeleinführung

Abgedichtete Verschraubung 2xM18

Anschlussart

ISO 5211

Selbstsichernder Mechanismus

Schnecke und Schneckenrad selbsthemmend

Automatische Abschaltung

2 Endschalter (offene/geschlossene Positionen und im Falle eines Blockierens)
+ 2 zusätzliche Schalter (Trockenkontakt)

Wärmeschutz

Aktivierung bei 120°C ±5°C
Deaktivierung bei 97°C ±5°C

Isolationsklasse

F

Mechanische Ausgangswellen-Drehbegrenzung

2 externe verstellbare Anschläge

Schutzart

IP67

Geräuschpegel, dB

≤ 50

Heizleistung, W

5

Umgebungstemperatur, °C

Von -20 bis +70

Umgebungsfeuchtigkeit

≤ 95 % (bei 25 °C)

Explosionsgeschützter Schutz

NEIN





Abmessungen und Größen von elektrischen Stellantrieben Elephant:

Modell 003EMT
L, mm 123
Hmm 115
A, mm 101
B, mm 98
C, mm 74
D, mm 49
E, mm 34.5
F, mm 35
G, mm 5
Stängelgröße, quadratisch, mm 14x14
ISO 5211 F05/F07




Gerätediagramm der Aktuatoren Elephant QT-N-003EM-O1-24VDC-U1 24V HARK:

Nr.

Name

1

Positionsanzeige

2

Obere Abdeckung

3

Steuerplatine

4

Kondensator

5

Betätigungskipphebel

6

Abtriebswelle mit Schneckenrad

7

Körper

8

Ausgangswellen-Reisebegrenzer

9

Schneckenwelle

10

Elektromotor

11

Getriebe

12

Getriebedeckel





Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    #ИМЯ?
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Elektrisch angetrieben
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien
  • Anwendungen
    Wasserversorgung
  • Typ der Dichtung
    PTFE
  • Spannung
    24 V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    8 Nm
  • Endschalter
    Ja
  • Aktuatorenmodell
    QT-N-003EM-O1-24VDC-U1 HARK
