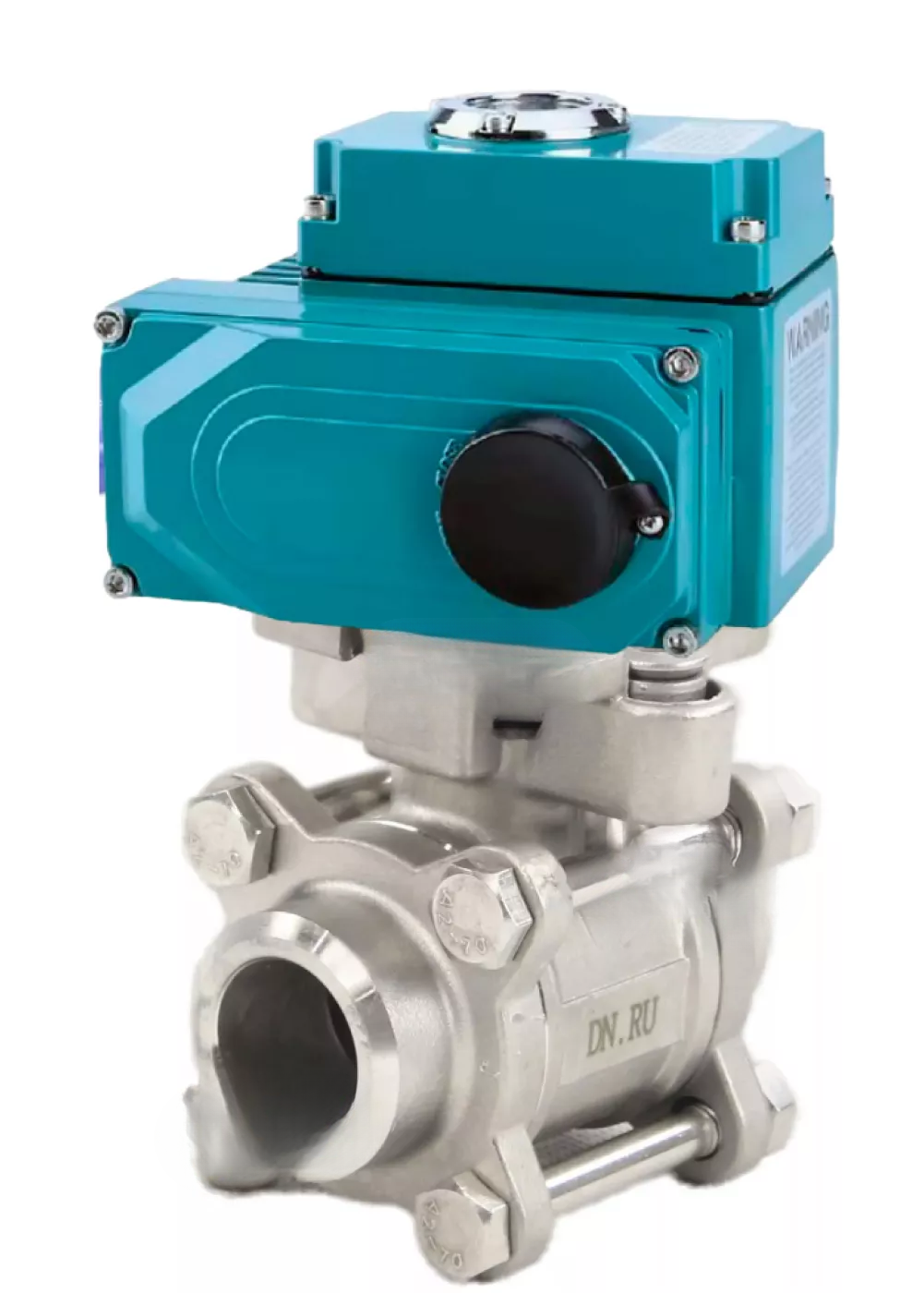

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Vollbohrung, geschweißt, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-220VAC-U1 220V HARK

Nennweite DN, mm

10–100

Nenn­druck PN, bar

DN10–50 – 63
DN65–100 – 40

Arbeitstemperatur des Mediums t, °C

Von -20 bis +200

Arbeitsmedium

Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilmaterialien neutral sind

Verbindung zur Pipeline

Schweißen/Schweißen

Art des Durchflussquerschnitts

Vollbohrung

Dichtigkeitsklasse des Kugelhahns

Klasse «A»

Zusätzliche Option

Elektrische oder pneumatische Antriebsmontage möglich (ISO 5211-2001)

Durchschnittliche Lebensdauer, Jahre

10

Durchschnittliche Betriebszyklen, schließen/öffnen

40 000 - 60 000

DN

Modell
elektronischer Stellantrieb

Größe, mm

D

H2

L

E

Y

10

QT-N-020EMT

10

38.9

63

17.2

241.8

15

15

40

65

21.3

241.8

20

20

43.9

75

26.7

241.8

25

25

53

83

33.5

241.8

32

32

56

98

42.2

241.8

40

40

60

112

48.3

241.8

50

50

75

135

60.5

241.8

65

65

97

175

73.2

241.8

80

80

112

198

88.9

241.8

100

100

122

246

114.3

241.8

1

Körper

SS316

1

2

Ball

S304/S316

1

3

Bolzen

S201/S304

4~6

4

Nuss

S201/S304

4~6

5

Siegel

PTFE

1

6

Stängel

SS304/SS316

1

7

Drüse

S201/S304

1

8

Nuss

S201/S304

1

9

Abdeckung

WCB/CF8/CF8M

2

10

Sitzringe

PPL

2

11

Anlaufscheibe

PTFE

1

15

Dichtungsring

VITON

1

Parameter

Wert

Typ des elektrischen Stellantriebs

Vierteldrehung

Motortyp

Asynchron

Drehwinkel, °

90 ± 5

Korpusmaterial

Aluminiumlegierung mit Epoxidpulverbeschichtung

Schaftmaterial

Legierter Stahl

Versorgungsspannung

220 V/AC, 50 Hz

Kabeleinführung

Abgedichtete Verschraubung 2xM18

Anschlussart

ISO 5211

Selbstsichernder Mechanismus

Schnecke und Schneckenrad selbsthemmend

Automatische Abschaltung

2 Endschalter (offene/geschlossene Positionen und im Falle eines Blockierens)
+ 2 zusätzliche Schalter (Trockenkontakt)

Wärmeschutz

Aktivierung bei 120°C ±5°C
Deaktivierung bei 97°C ±5°C

Isolationsklasse

F

Mechanische Ausgangswellen-Drehbegrenzung

2 externe verstellbare Anschläge

Schutzart

IP67

Geräuschpegel, dB

≤ 50

Heizleistung, W

5

Umgebungstemperatur, °C

Von -20 bis +70

Umgebungsfeuchtigkeit

≤ 95 % (bei 25 °C)

Explosionsgeschützter Schutz

NEIN

Nr.

Name

1

Positionsanzeige

2

Obere Abdeckung

3

Steuerplatine

4

Kondensator

5

Betätigungskipphebel

6

Abtriebswelle mit Schneckenrad

7

Körper

8

Ausgangswellen-Reisebegrenzer

9

Schneckenwelle

10

Elektromotor

11

Getriebe

12

Getriebedeckel
