Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU: D160-64212

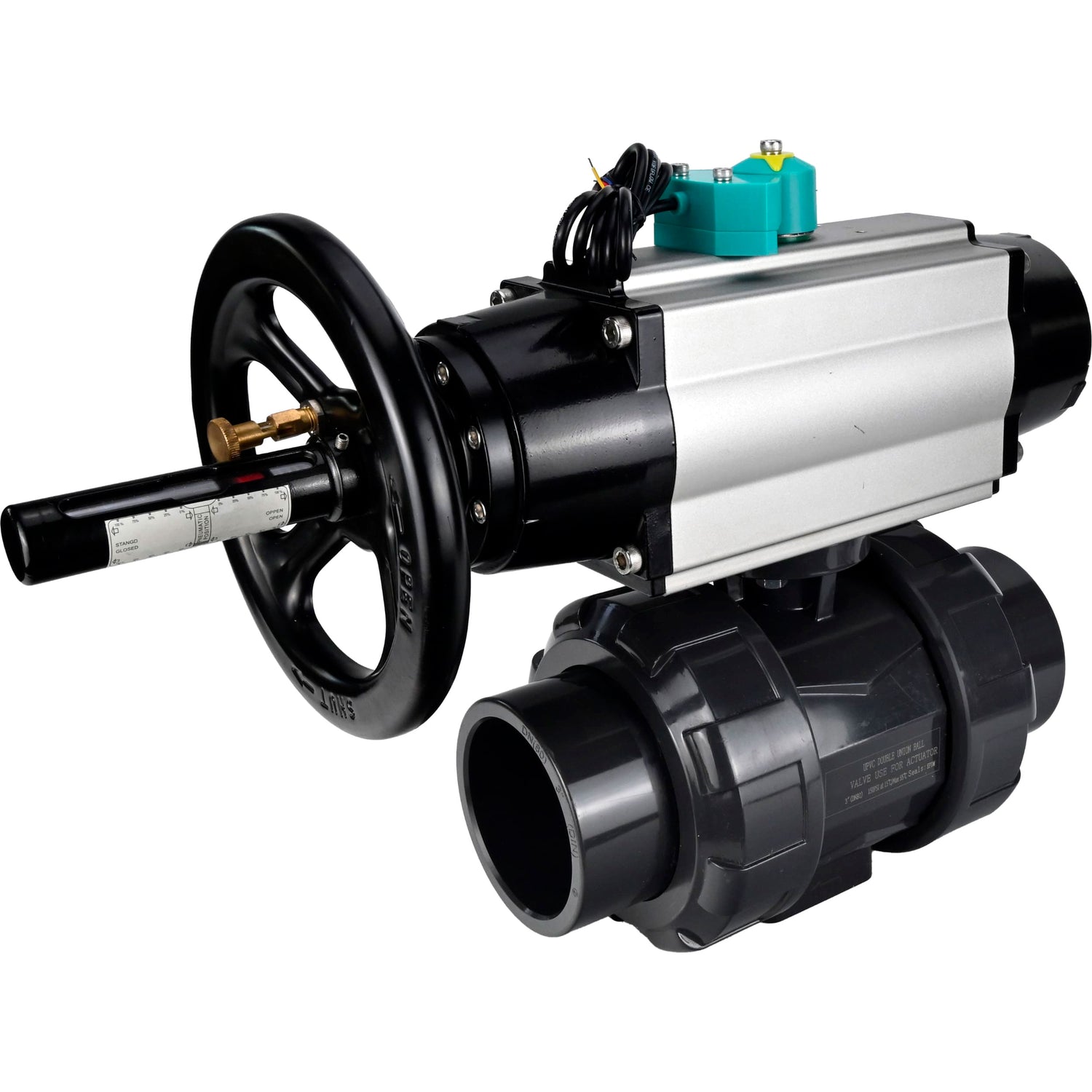

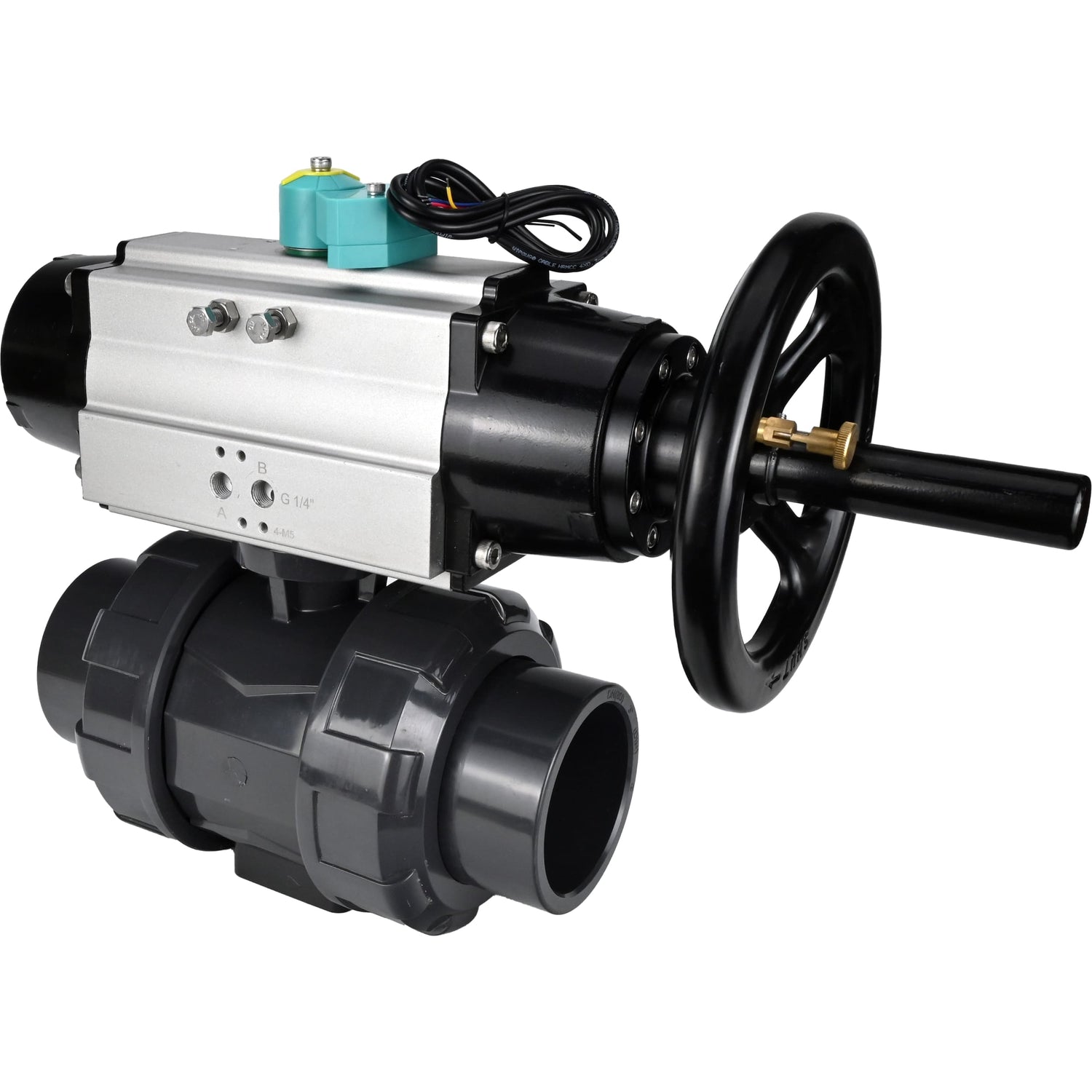

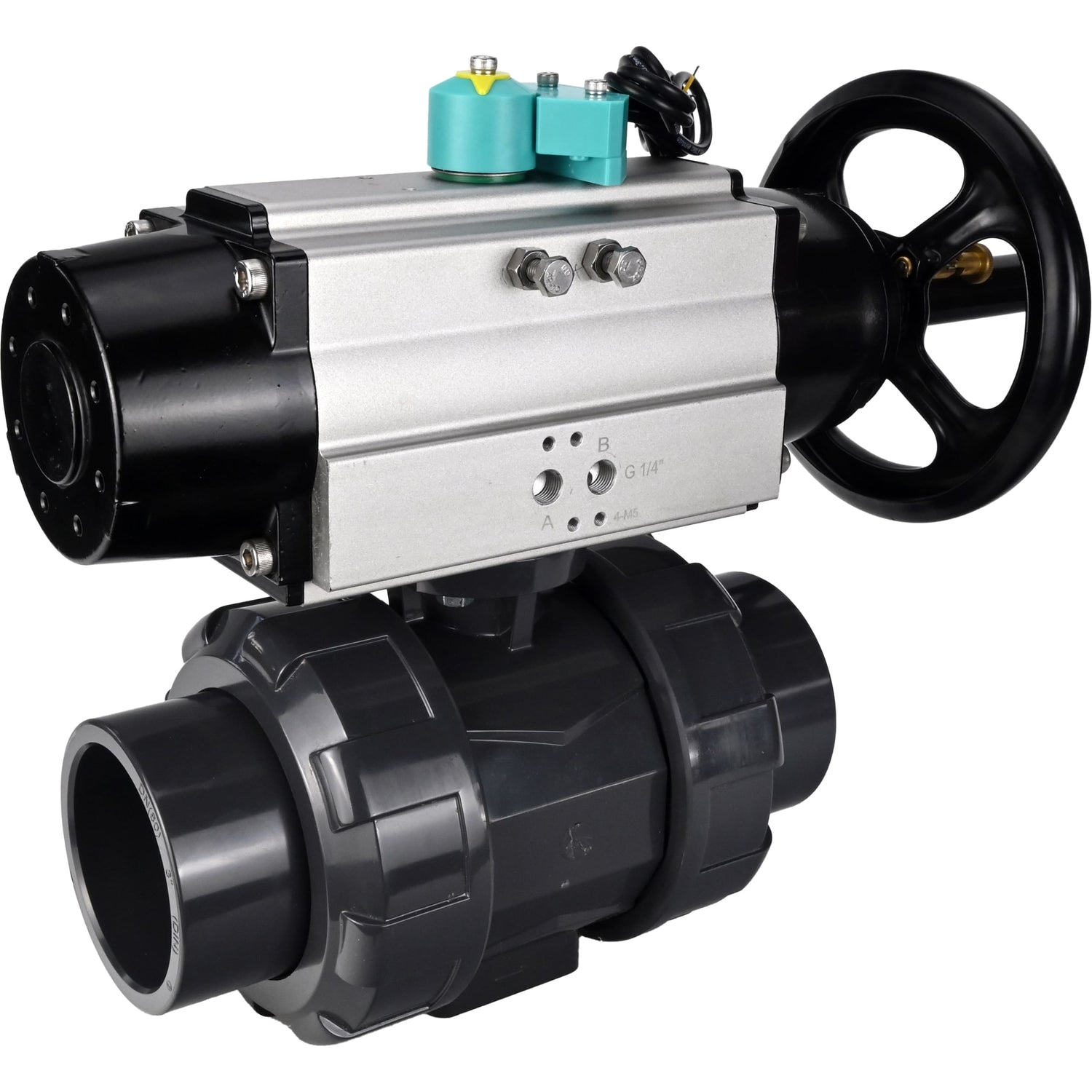

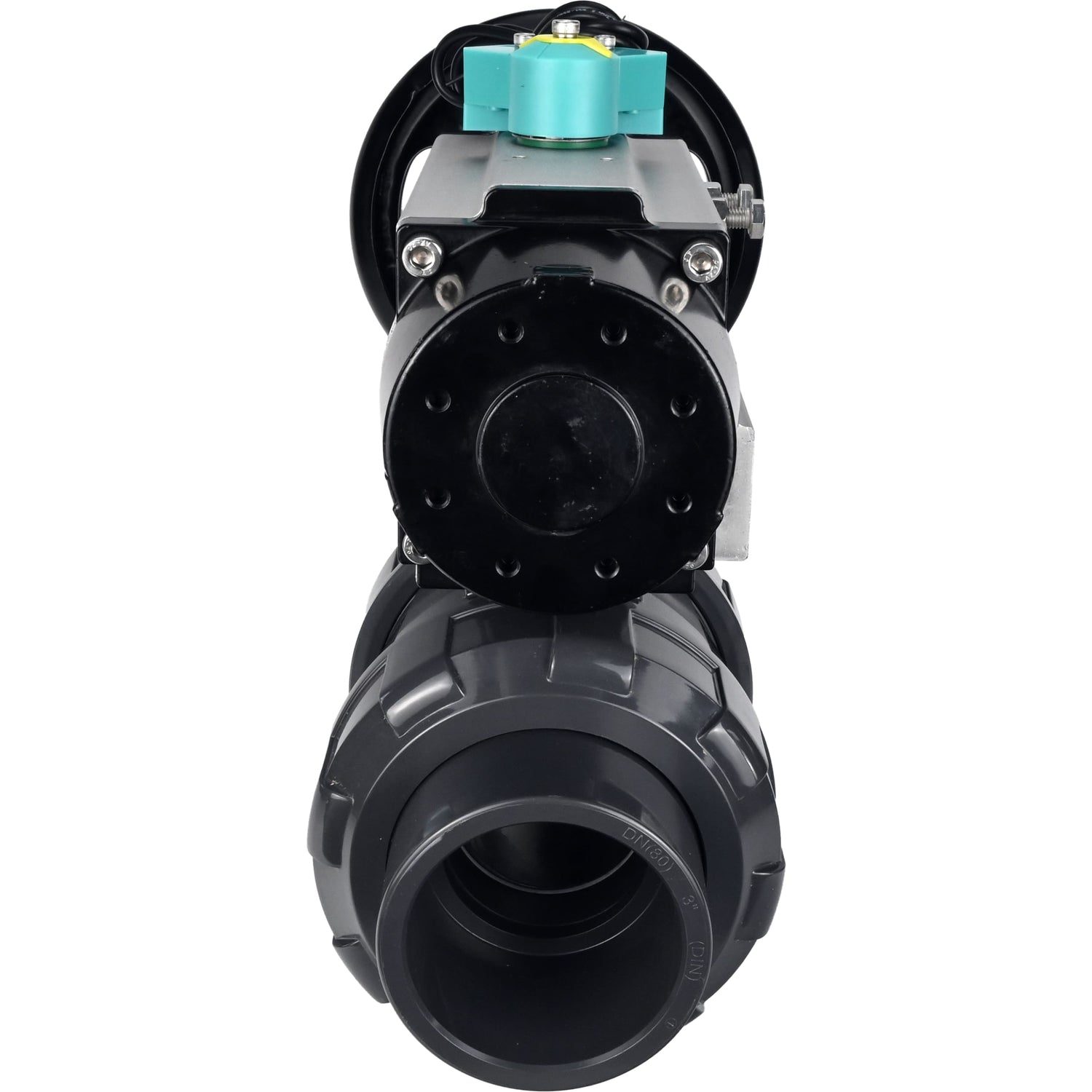

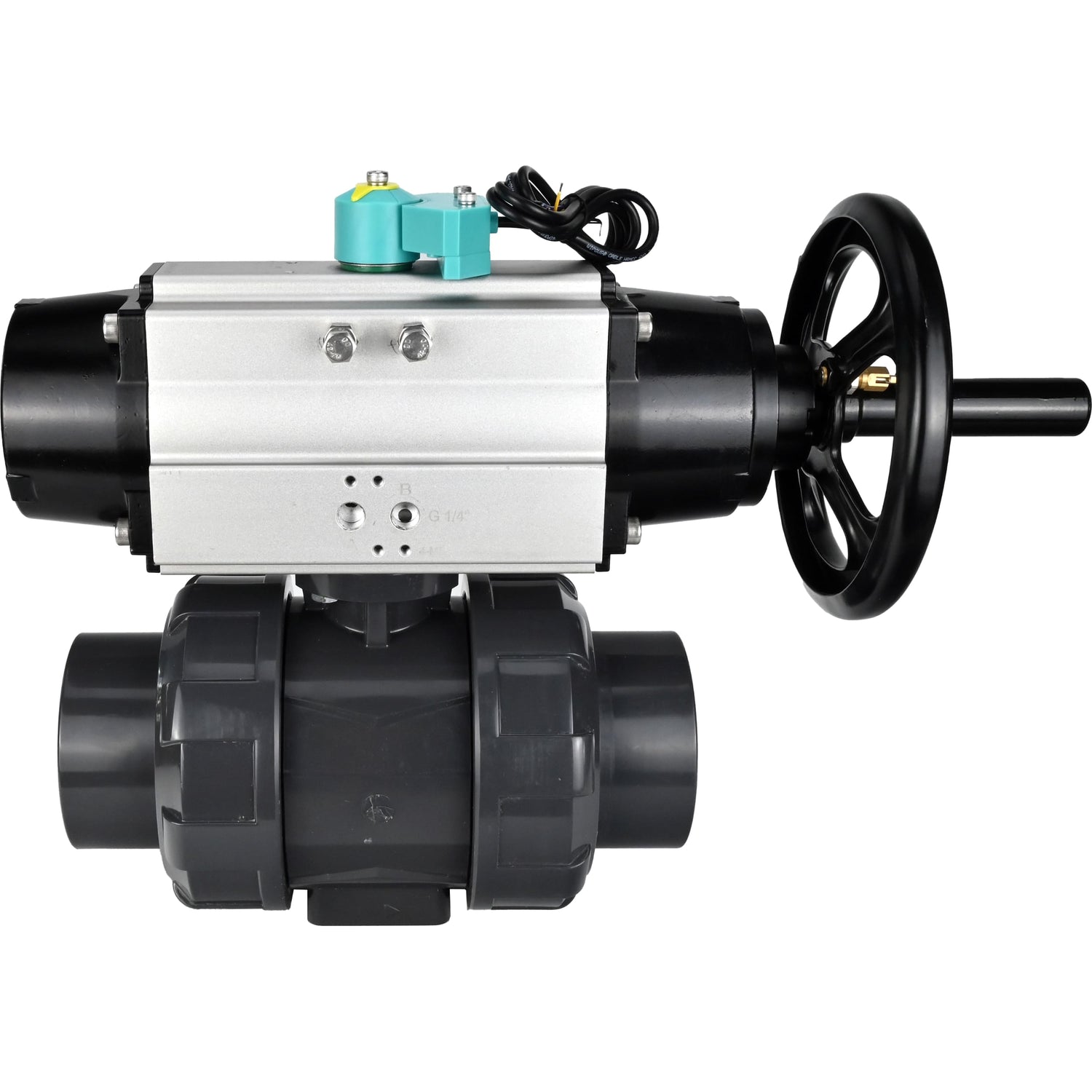

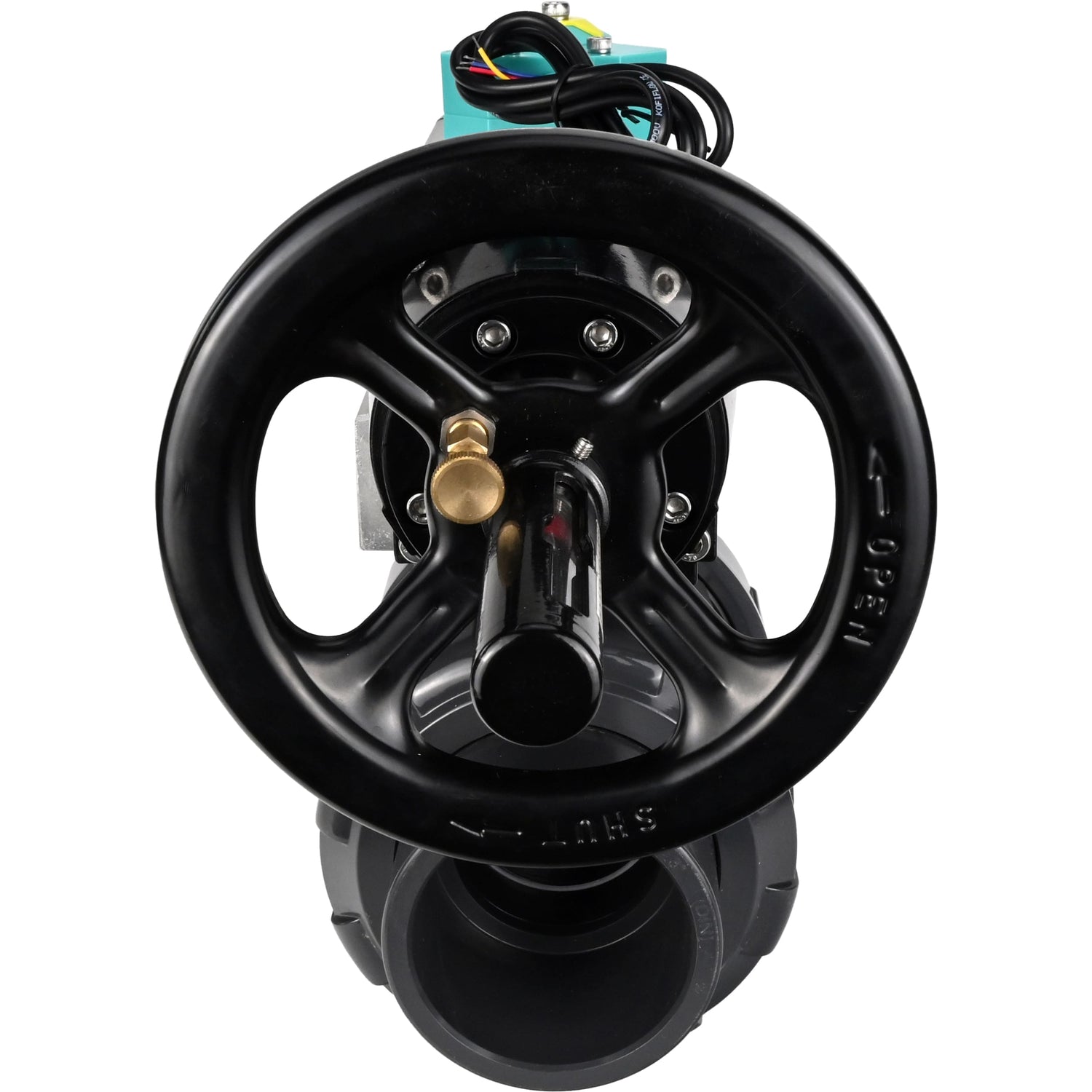

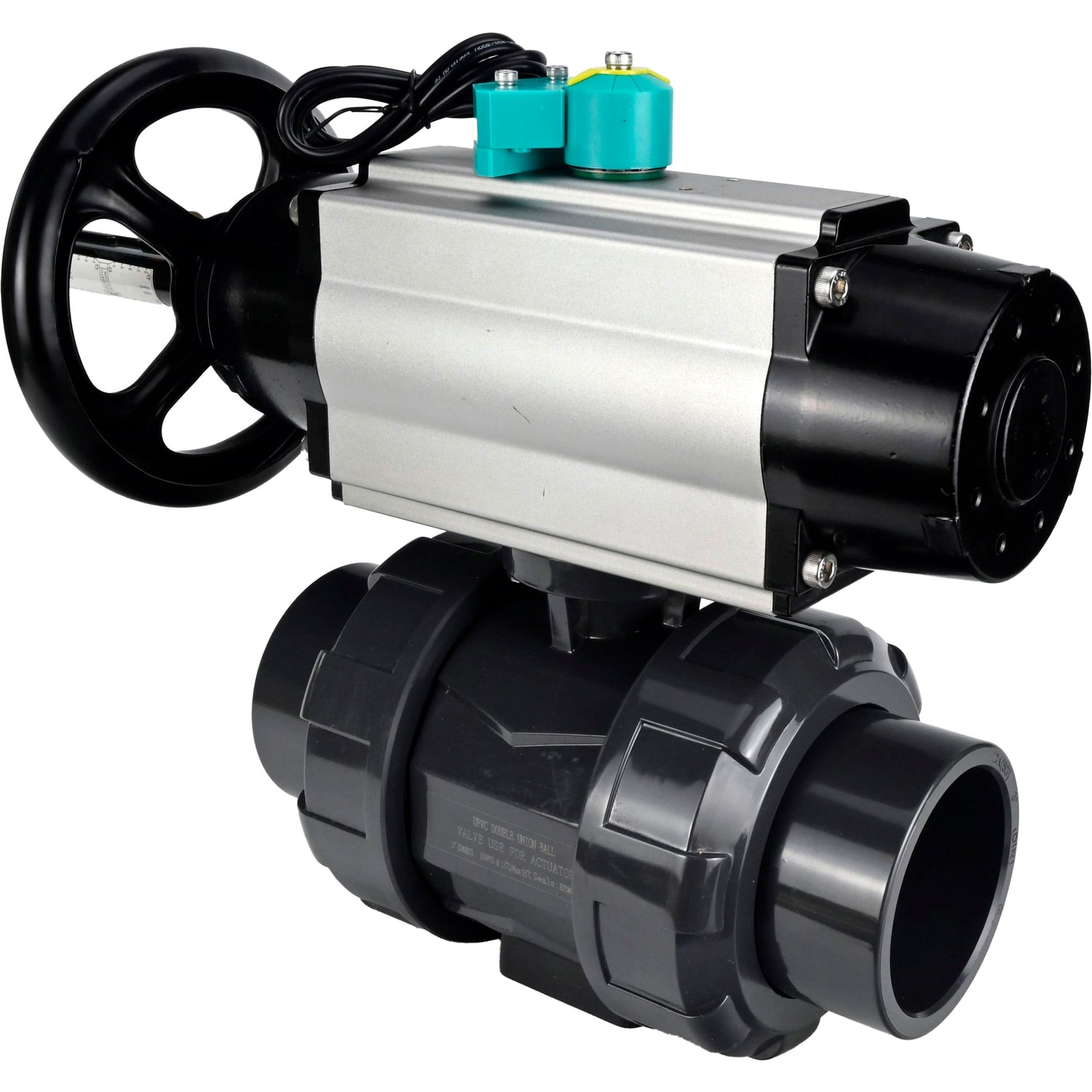

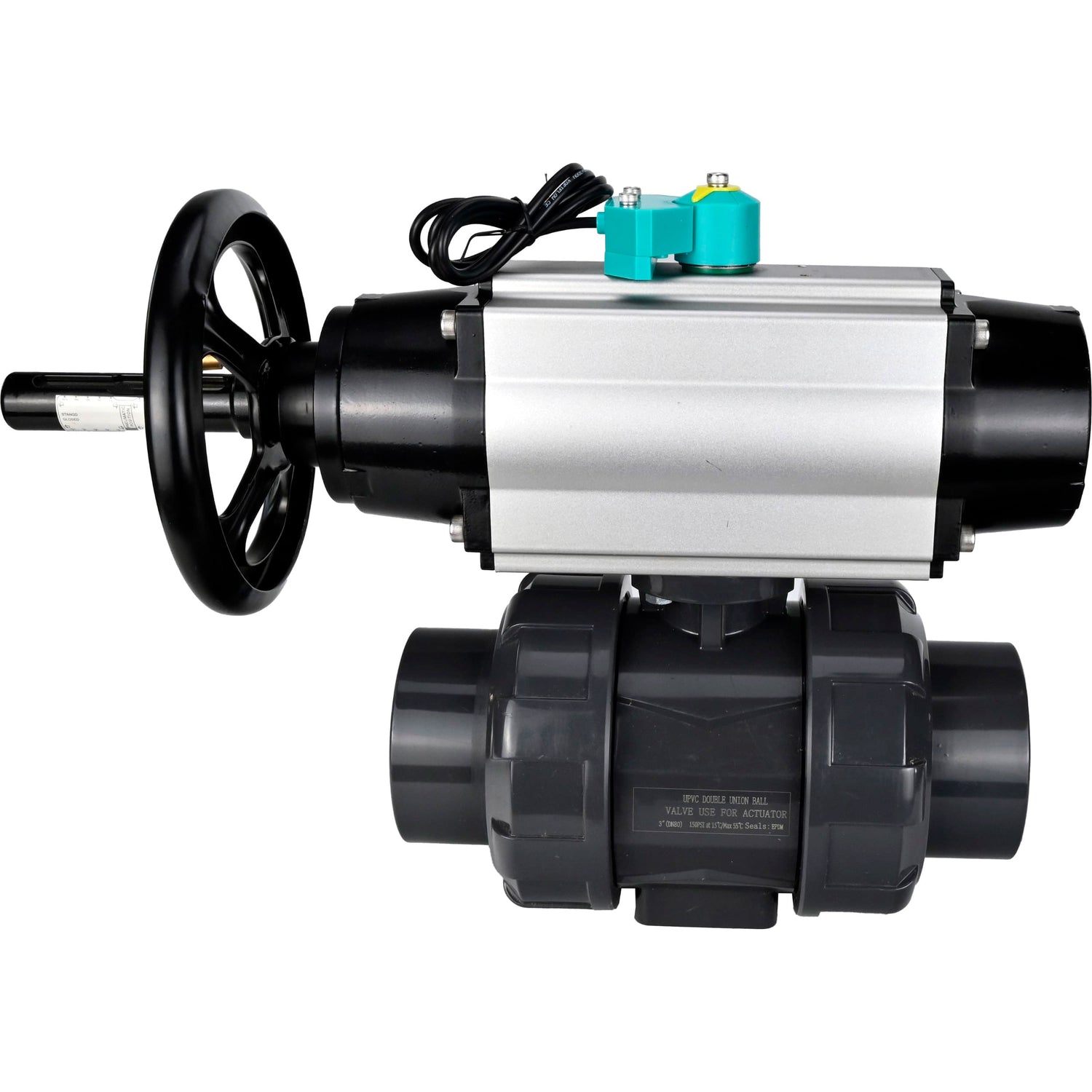

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1 and magnetic switch ALS200D

€0,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.

The magnetic switch Elephant ALS200D is designed to convert the final values of the shaft position of pneumatic actuators or shut-off valves into electrical signals.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant pneumatic drives PA-DA-105-1:

Characteristic Meaning
Pneumatic drive type double acting
Control pressure 2-8 bar
Operating temperature from -20 to +80 °C
Angle of rotation 90±5°
Visual position indicator open / closed
Manual control flywheel
Air supply connection thread G1/4

Pneumatic drives Elephant PA-DA-105-1



Dimensions of Elephant pneumatic drives PA-DA-105-1:

Model A,
mm		 B,
mm		 C,
mm		 D,
mm		 G,
mm		 W,
mm
PA-DA-105-1 495 133 109.5 153 26 200

Sketch Pneumatic drives Elephant PA-DA-105-1



Technical parameters of Elephant magnetic switch ALS200D:

Characteristic Meaning
Body material Plastic PP-GF30
Protection Class IP67
Shaft Rotation Angle Indication 0-90°
Sensor Interaction Distance 1-6 mm
Ambient Temperature from -40 to +85 °C
Switching Frequency 0-4.8kHz
Nominal Voltage 5-240V AC/DC
Nominal Current 0-300mA
Nominal Power 10W
Cable Output 4 wires (2 wires/open,
2 wires/closed)

Magnetic switch Elephant ALS200D



Dimensions of Elephant magnetic switch ALS200D:

A, mm 75
B, mm 30
C, mm 51
d, mm 5.5
E, mm 40

Sketch Magnetic switch Elephant ALS200D

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Materialball
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Threaded
  • Steuerungstyp
    Pneumatic actuator
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Elektropneumatischer Stellungsregler
    No
  • Pneumatischer Antrieb
    Yes
  • Manuelle Übersteuerung
    Steering wheel
  • Endschalter
    No
  • Handbuch-Assistent
    No
  • Typ des pneumatischen Antriebs
    Double acting
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUConnection sizePressurePreis VerfügbarkeitAnzahl In den Warenkorb
    D160-64212DN10010 bar €0,00 Ausverkauft
    D160-64204DN1510 bar €0,00 Ausverkauft
    D160-64205DN2010 bar €0,00 Ausverkauft
    D160-64206DN2510 bar €0,00 Ausverkauft
    D160-64207DN3210 bar €0,00 Ausverkauft
    D160-64208DN4010 bar €0,00 Ausverkauft
    D160-64209DN5010 bar €0,00 Ausverkauft
    D160-64210DN6510 bar €0,00 Ausverkauft
    D160-64211DN8010 bar €0,00 Ausverkauft
