Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG voll durchgängig, ges – Valve Elephant
Elephant  |  SKU: D160-61108

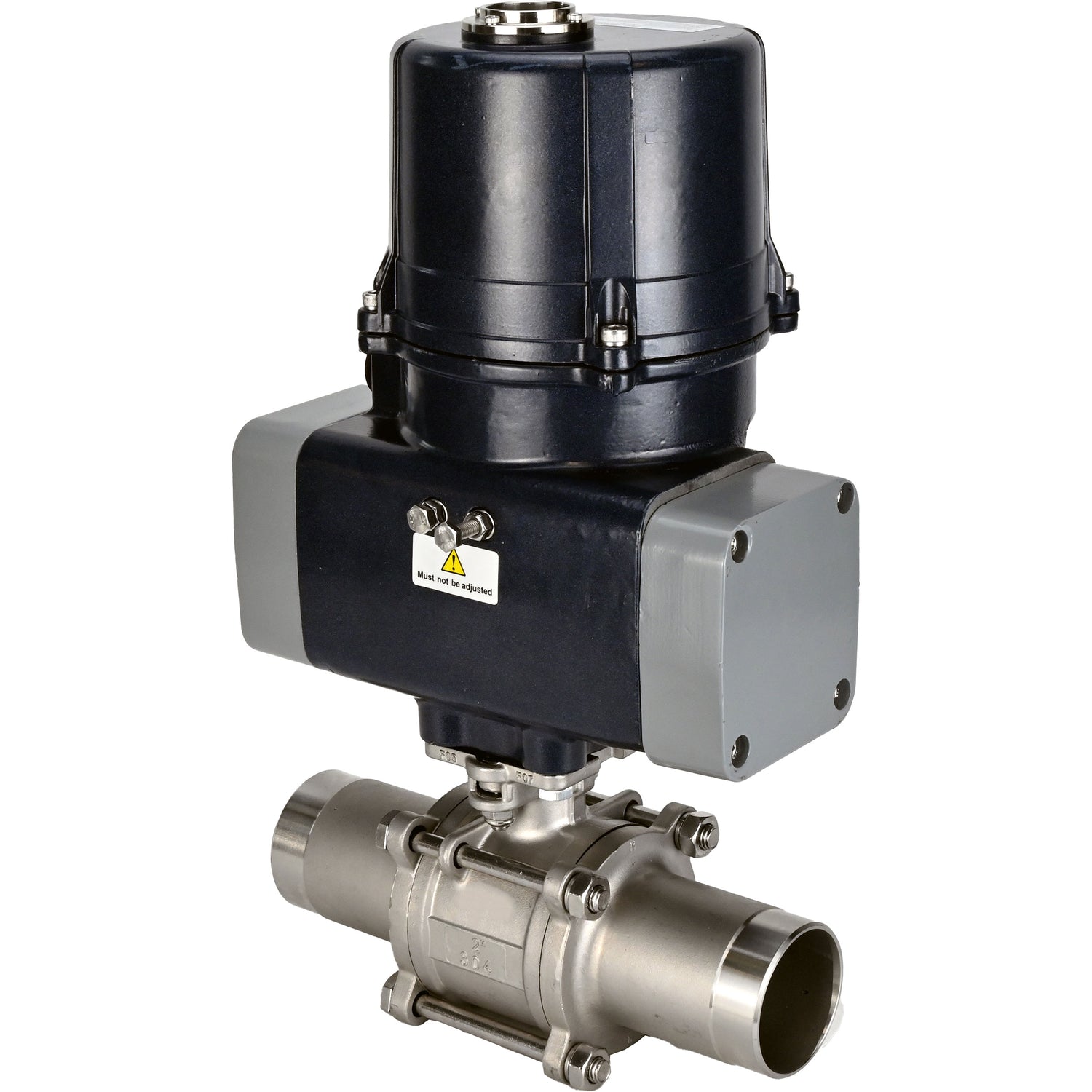

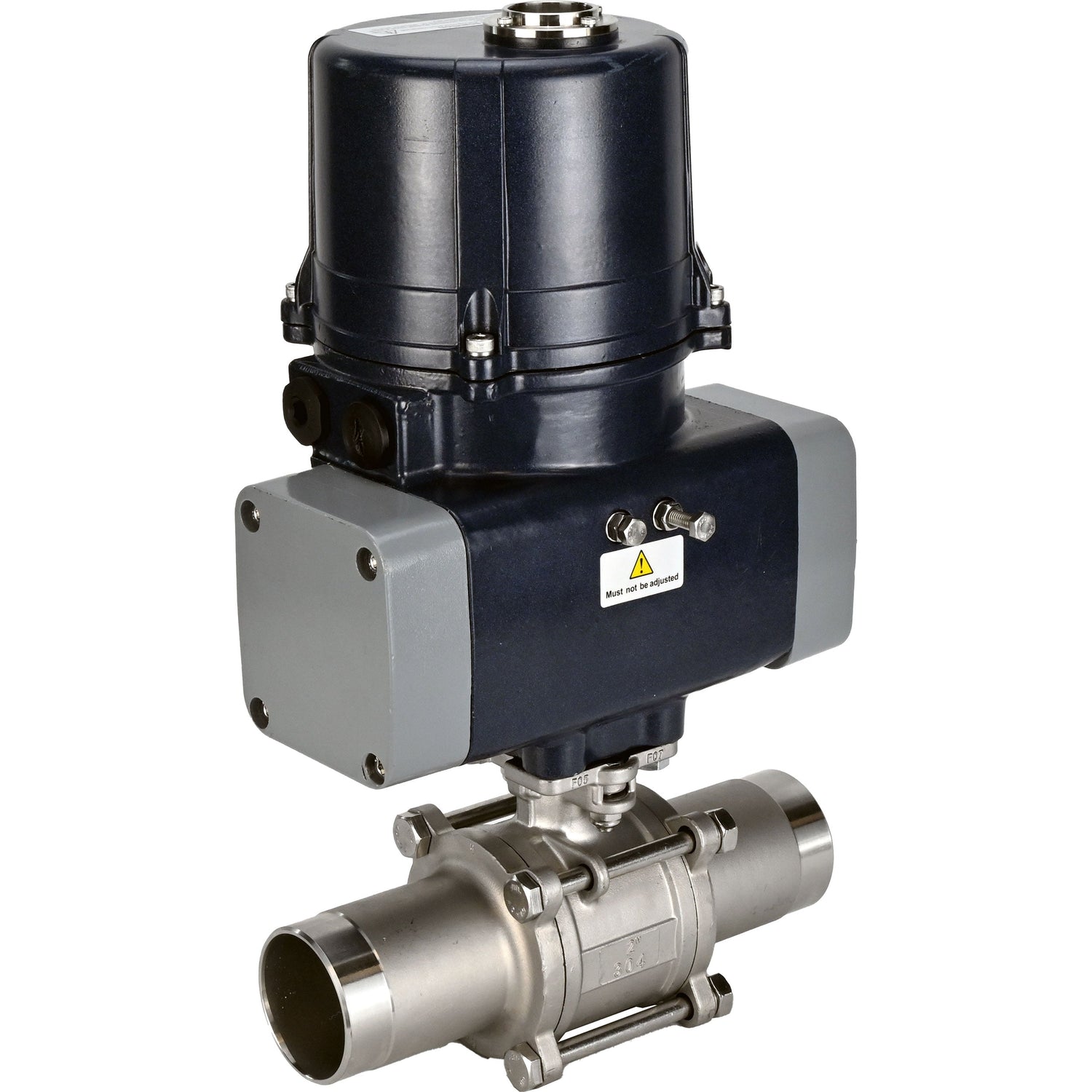

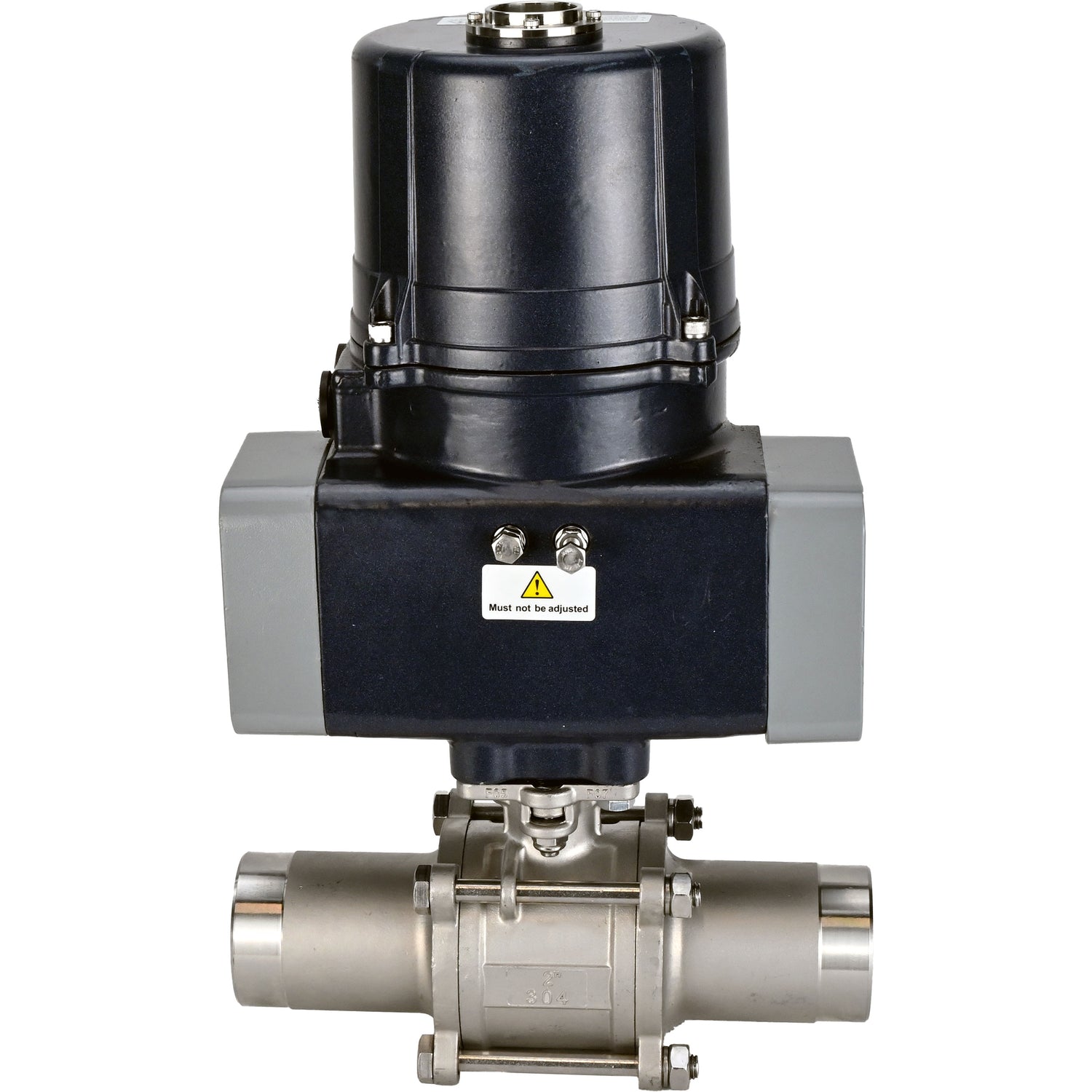

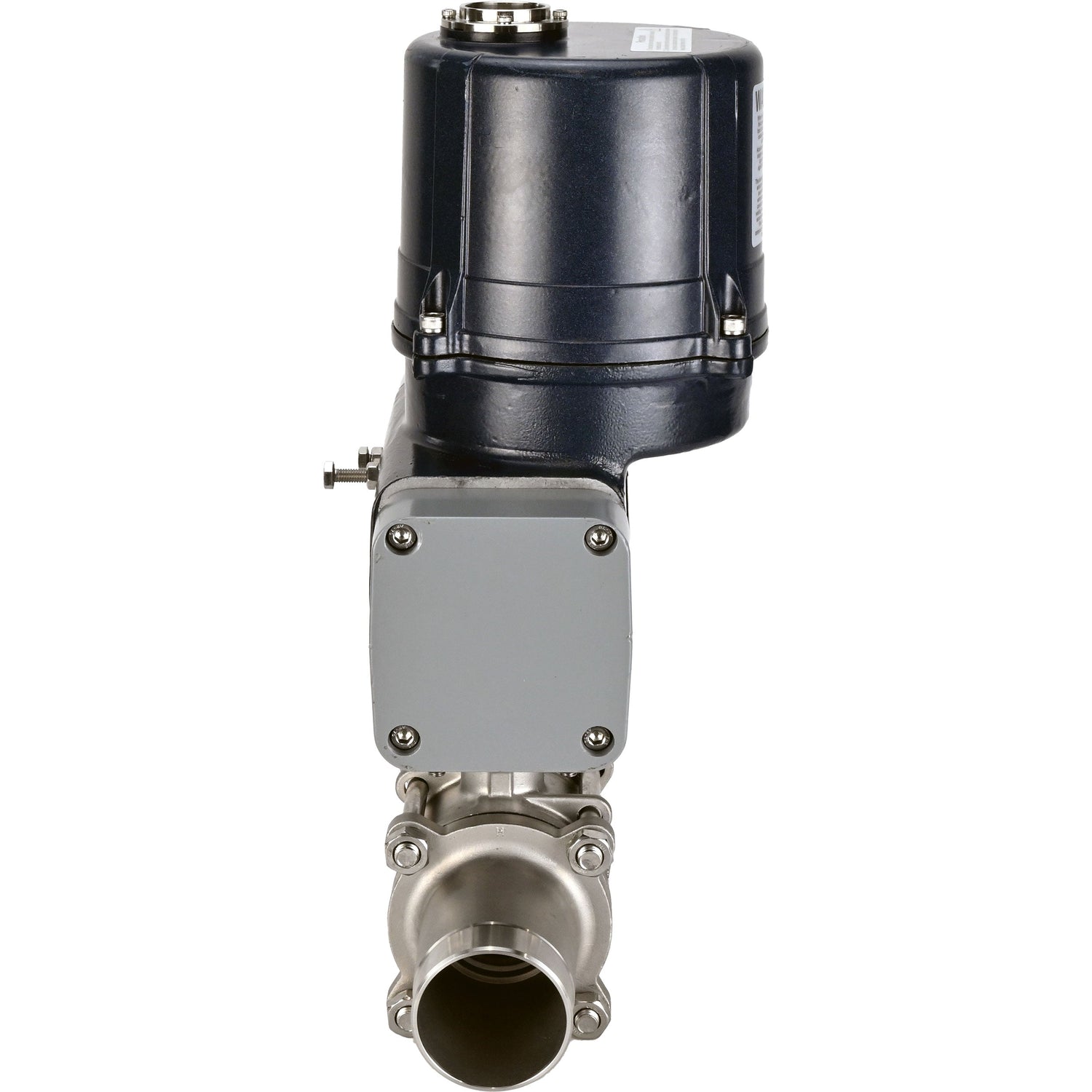

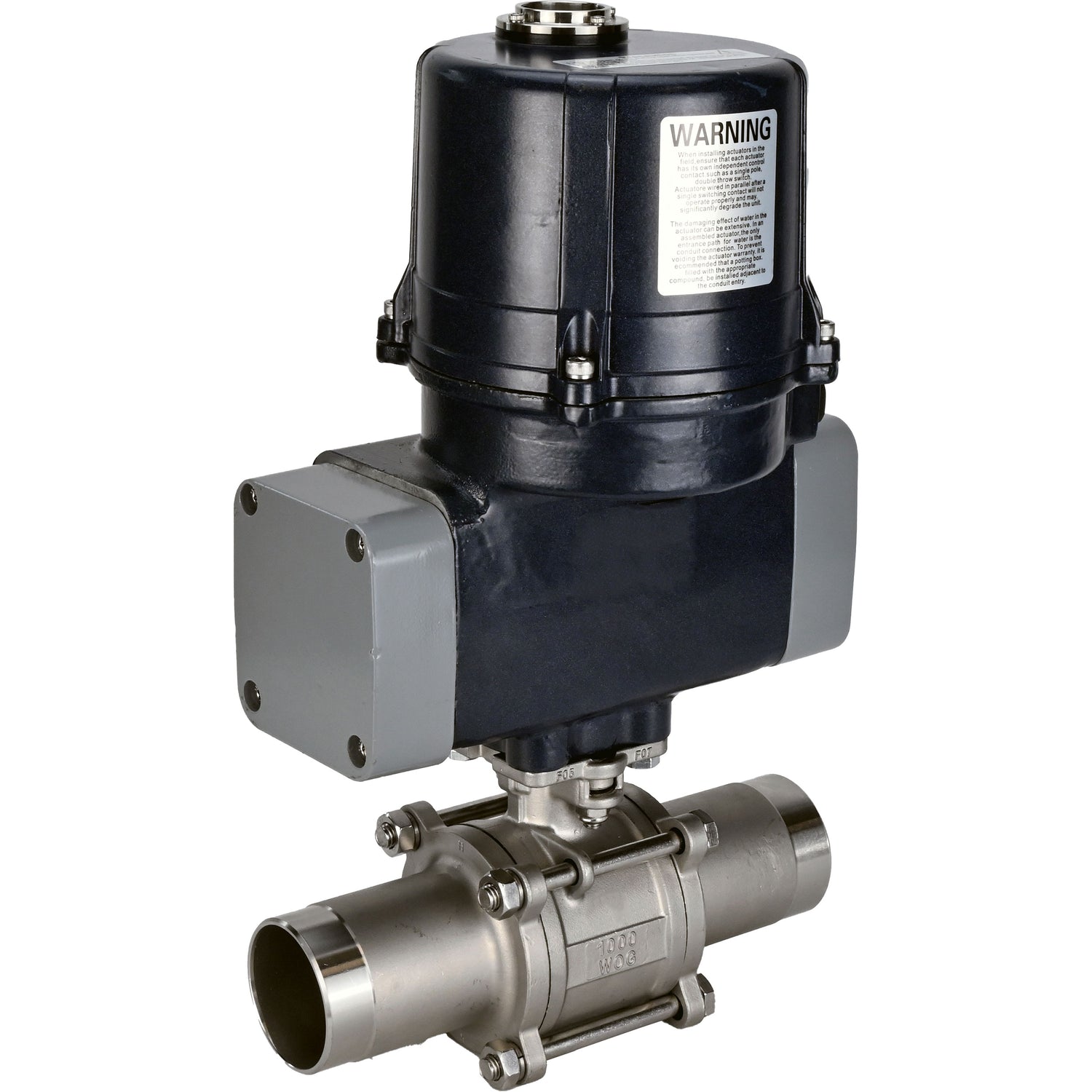

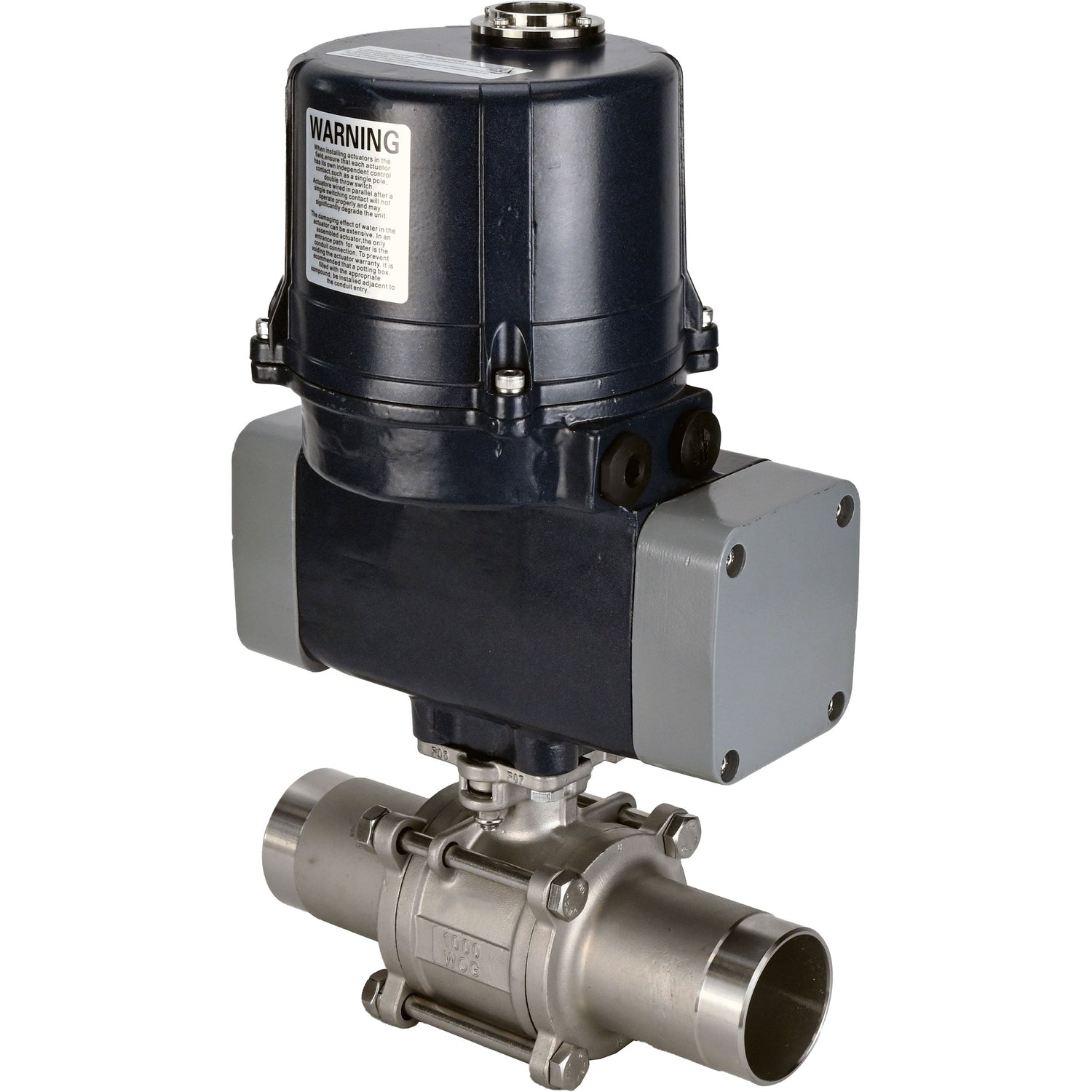

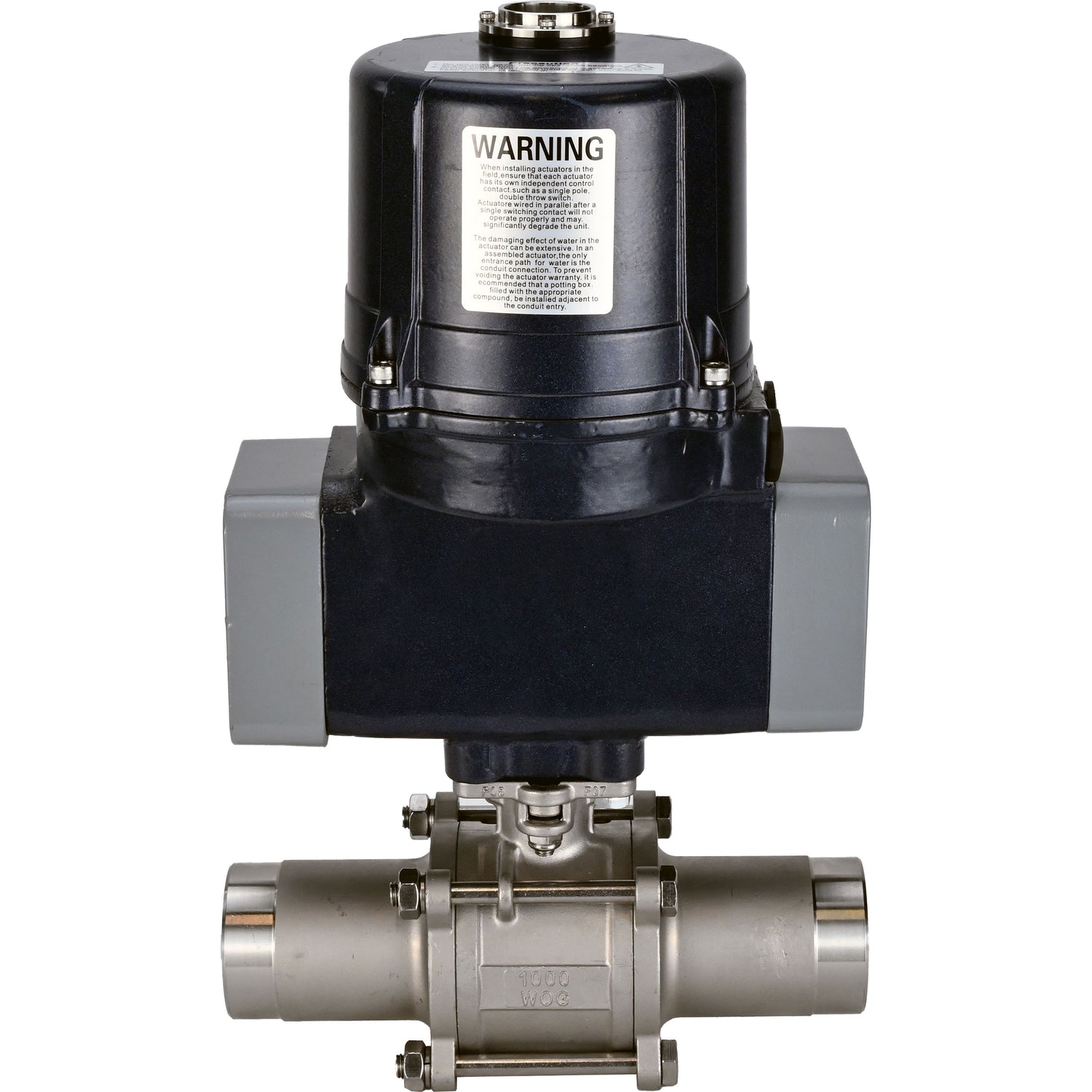

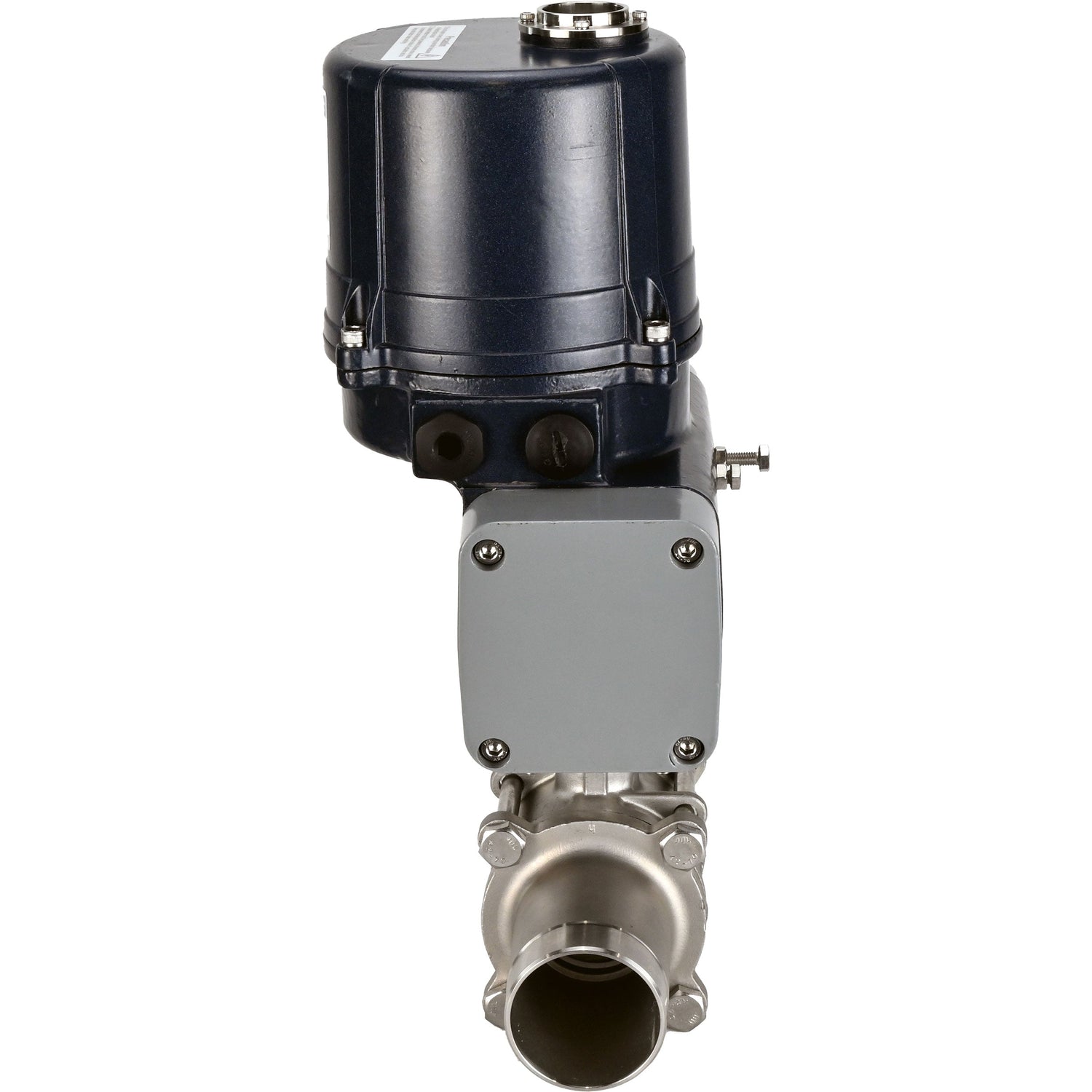

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG voll durchgängig, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

€6.538,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Elektrischer Stellantrieb mit Federrückstellung ist für die sichere Steuerung von Ventilen oder Klappen im Falle eines Stromausfalls ausgelegt. Sie werden in verschiedenen Industriezweigen eingesetzt. Funktionsprinzip: Dieser Stellantrieb ist im Kurzzeitbetrieb S2 mit einer Einschaltzeit von 20 Minuten anwendbar. Die Stellantriebe werden mit Wechselstrom 220V 50Hz 1 Phase versorgt. Wenn der Stellantrieb eingeschaltet ist, wird das Absperrventil in Bewegung gesetzt und die Feder wird zusammengedrückt. Wenn die Stromversorgung ausgeschaltet wird, wird die Feder entspannt, betätigt den Stellantrieb und sorgt für die Rückstellung des Ventilabsperrkörpers in die Ausgangsposition (voll geöffnet oder voll geschlossen).





Technische Merkmale von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG Vollbohrung, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

Name Wert
Art der Verbindung Geschweißt
Steuerungstyp Elektrischer Antrieb
Anwendung Wasserversorgung, Heizungsversorgung
Ventilkugeldurchgang Vollbohrung
Arbeitstemperatur, °C Von -20 bis 180
Verbindung Geschweißt
Kontrolle Elektrischer Antrieb 220V
Dichtheitsklasse A
Wasserentnahme NEIN
Ventiltyp Zweiwege
Medium Wasser, Dampf, Erdölprodukte, Gasumgebung
Herstellungsland China
Garantie, Jahre 1
Lebensdauer, Jahre 5





Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LANG voll durchgängig, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

DN L, mm d, mm D, mm A, mm
10 130 12 17.2 229
15 150 15 21.3 229
20 155 20 26.9 266
25 186 25 33.7 266
32 195 32 42.4 229
40 231 38 48.3 266
50 243 50 60.3 266
65 290 64 76.1 266
80 302 76 88.9 377
100 326 100 114.3 377
125 360 125 141.3 406

Skizze der Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG Vollbohrung, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG Vollbohrung, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

NEIN. Details Material
1 Ventilkörper Edelstahl 304
2 Seitenelement (2 Stk.) Edelstahl 304
3 Ball Edelstahl 304
4 Kugeldichtung PTFE
5 Schaftdichtung PTFE
6 Buchse Edelstahl 304
7 Stängel Edelstahl 304
8 Waschmaschine Edelstahl
9 Nuss Stahl A2-70
10 Bolzen Stahl A2-70
11 Elektrischer Aktuatorgehäuse Aluminiumlegierung AL104
12 Elektrischer Stellantrieb Oberteil Aluminiumlegierung ADC12

Teile- und Materialskizze für Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG Vollbohrung, geschweißt, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC



Technische Parameter der Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, Quadrat 14x14-27x27, Drehmoment 30-300Nm

Name Wert
Typ des elektrischen Stellantriebs Vierteldrehung mit Feder-Rückstellung
Versorgungsspannung, V 220V
Drehwinkel, ° 90 ± 5
Mechanischer Anschlag Ja
Durchschnittliche Lebensdauer, Öffnungs-/Schließzyklen 100,000
Gehäuseschutzart, IP 67
Explosionsschutz NEIN
Umgebungstemperatur, °C -25°C bis +65°C
Herstellungsland China





Abmessungen und Maße von elektrischen Vierteldreh-Antrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Modell A B C D E H
QTSA-N-003EM-O0-220VAC 229 303 162 145 75 17
QTSA-N-005EM-O0-220VAC 266 380 199 177 96 19
QTSA-N-007EM-O0-220VAC 266 380 199 177 96 19
QTSA-N-014EM-O0-220VAC 377 436 240 206 120 25
QTSA-N-030EM-O0-220VAC 406 535 280 260 120 30

Skizze der Abmessungen und Maße von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm





Teile- und Materialtabelle für Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Nr. Teilename Material
1 Obere Abdeckung Aluminiumlegierung ADC12
2 Gehäuse Aluminiumlegierung AL104
3 Seitenabdeckung Aluminiumlegierung ADC12
4 Kabelverschraubung Nylon
5 Rückholfedern Federstahl
6 Kolben Aluminiumlegierung ADC12
7 Trennblock Kohlenstoffstahl 45
8 Antriebsmechanismus Legierter Stahl 40Cr
9 Sichtfenster Gehärtetes Glas
10 Kabelverschraubung (feuerfest) Feuerfestes Nylon
11 Heizung Keramik
12 Elektromotor Integrierte Montage
13 Einstellnocke Aluminiumlegierung ADC12
14 Grenz-Mikroschalter Integrierte Montage
15 Montageplatte Kohlenstoffstahl Q235
16 Abtriebswelle Kohlenstoffstahl 45
17 Lager Edelstahl
18 Positionsanzeige Nylon
19 Kondensator Verbundwerkstoff
20 Klemmenblock Integrierte Montage

Skizze der Teile und Materialien von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    geschweißt
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Gasförmiges Medium
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    63 bar
  • Typ der Dichtung
    PTFE / PTFE / PTFE / Teflon
  • Disc material
    Edelstahl 304

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle
nullElectric quarter-turn actuator ELEPHANT QTSA-N-xEM-O0-220VAC spring return

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-61108DN1063 bar €6.538,00 Ausverkauft
    D160-61111DN1563 bar €6.538,00 Ausverkauft
    D160-61154DN2063 bar €8.487,00 Ausverkauft
    D160-61155DN2563 bar €9.157,00 Ausverkauft
    D160-61112DN3240 bar €6.569,00 Ausverkauft
    D160-61113DN4040 bar €8.540,00 Ausverkauft
    D160-61114DN5040 bar €9.228,00 Ausverkauft
    D160-61115DN6525 bar €9.380,00 Ausverkauft
    D160-61116DN8025 bar €14.037,00 Ausverkauft
    D160-61109DN10016 bar €14.325,00 Ausverkauft
    D160-61110DN12516 bar €28.641,00 Ausverkauft
