Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, g – Valve Elephant
Elephant  |  SKU: D160-61091

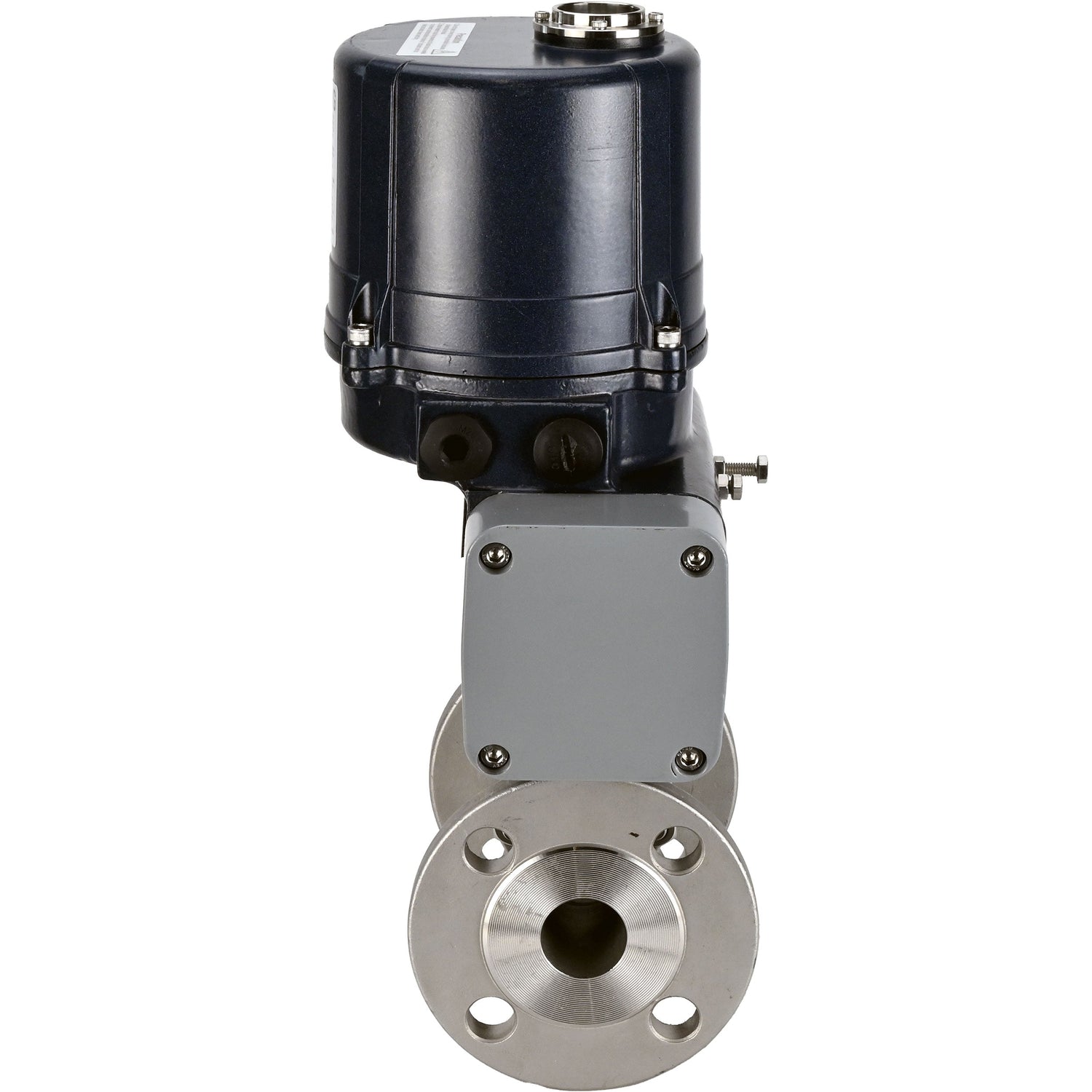

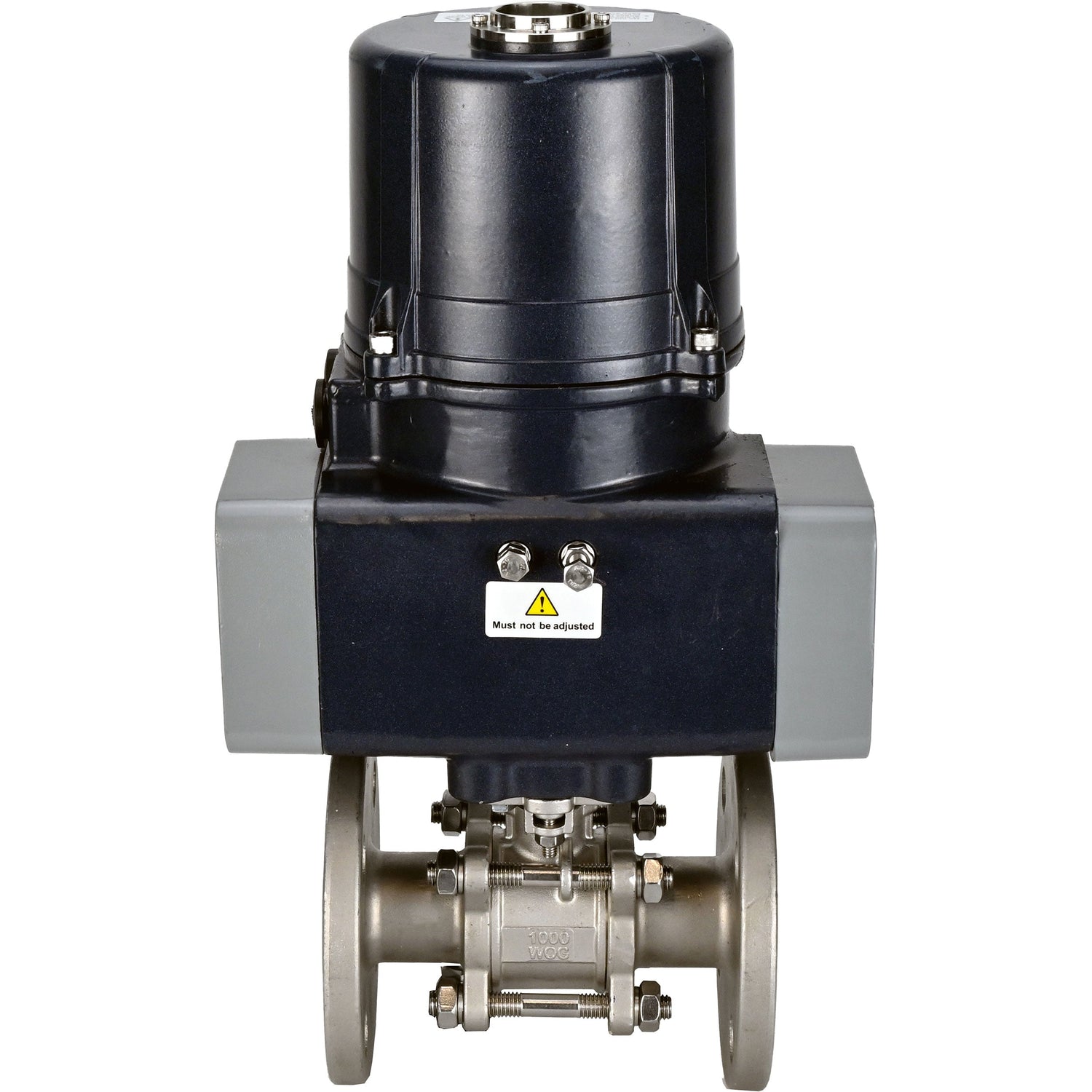

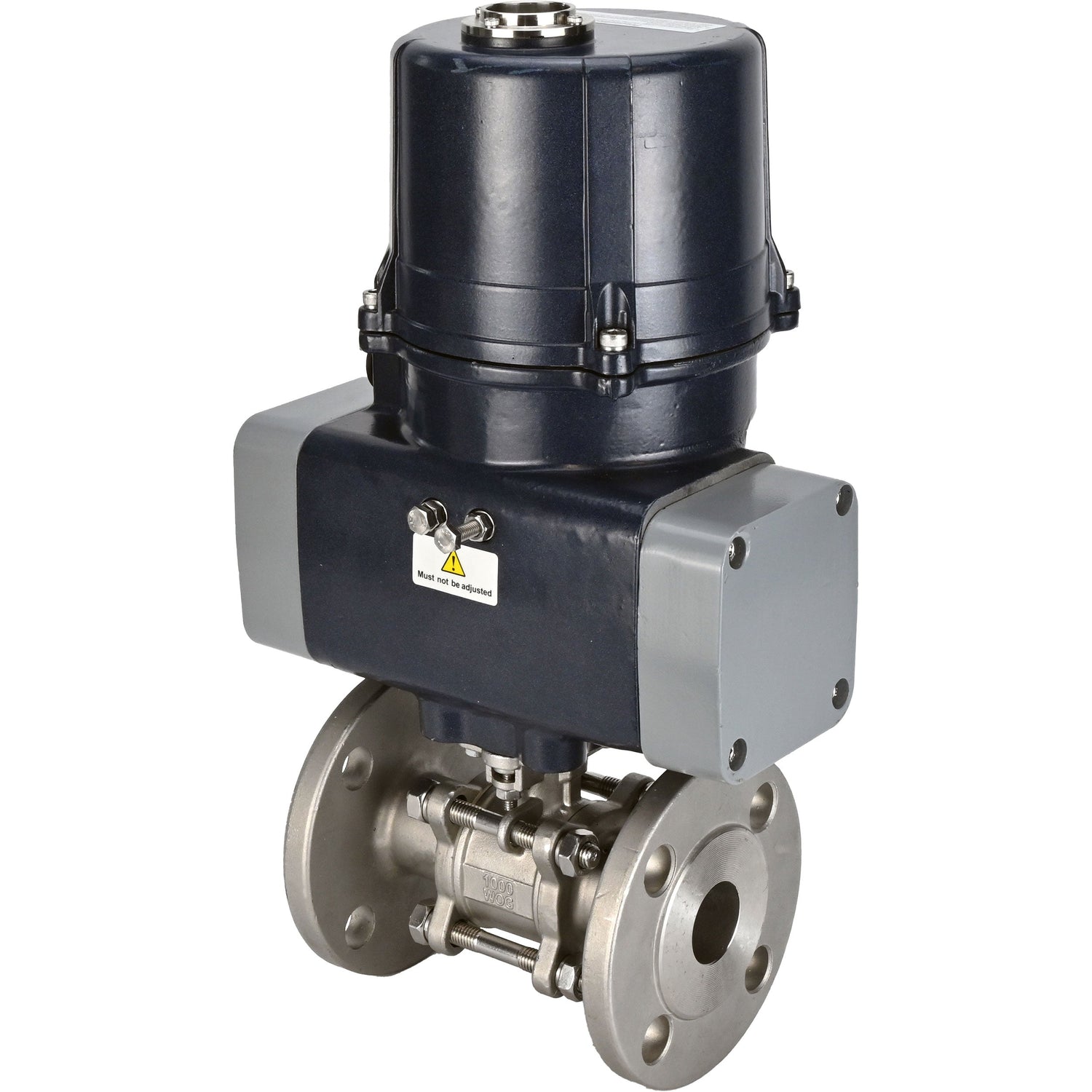

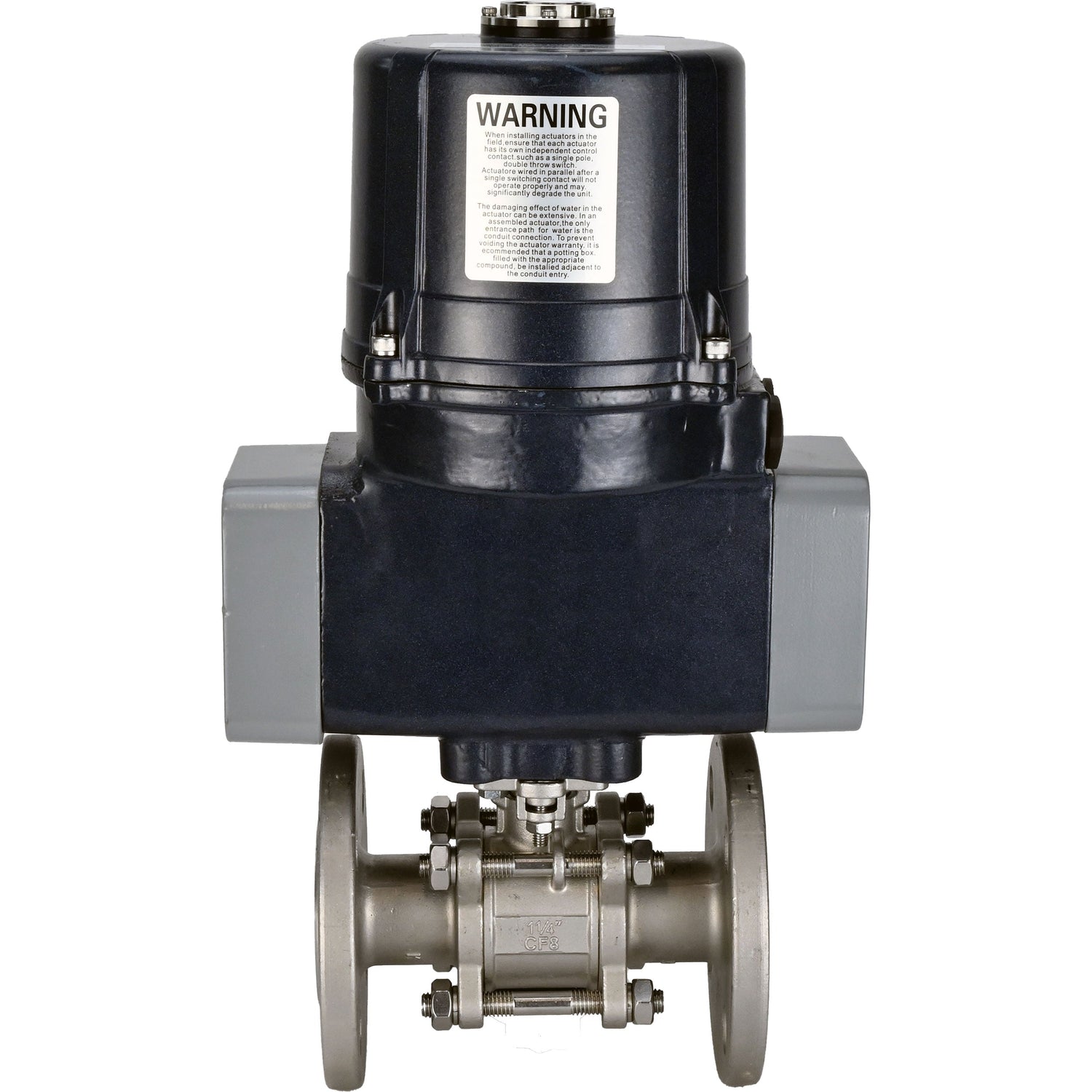

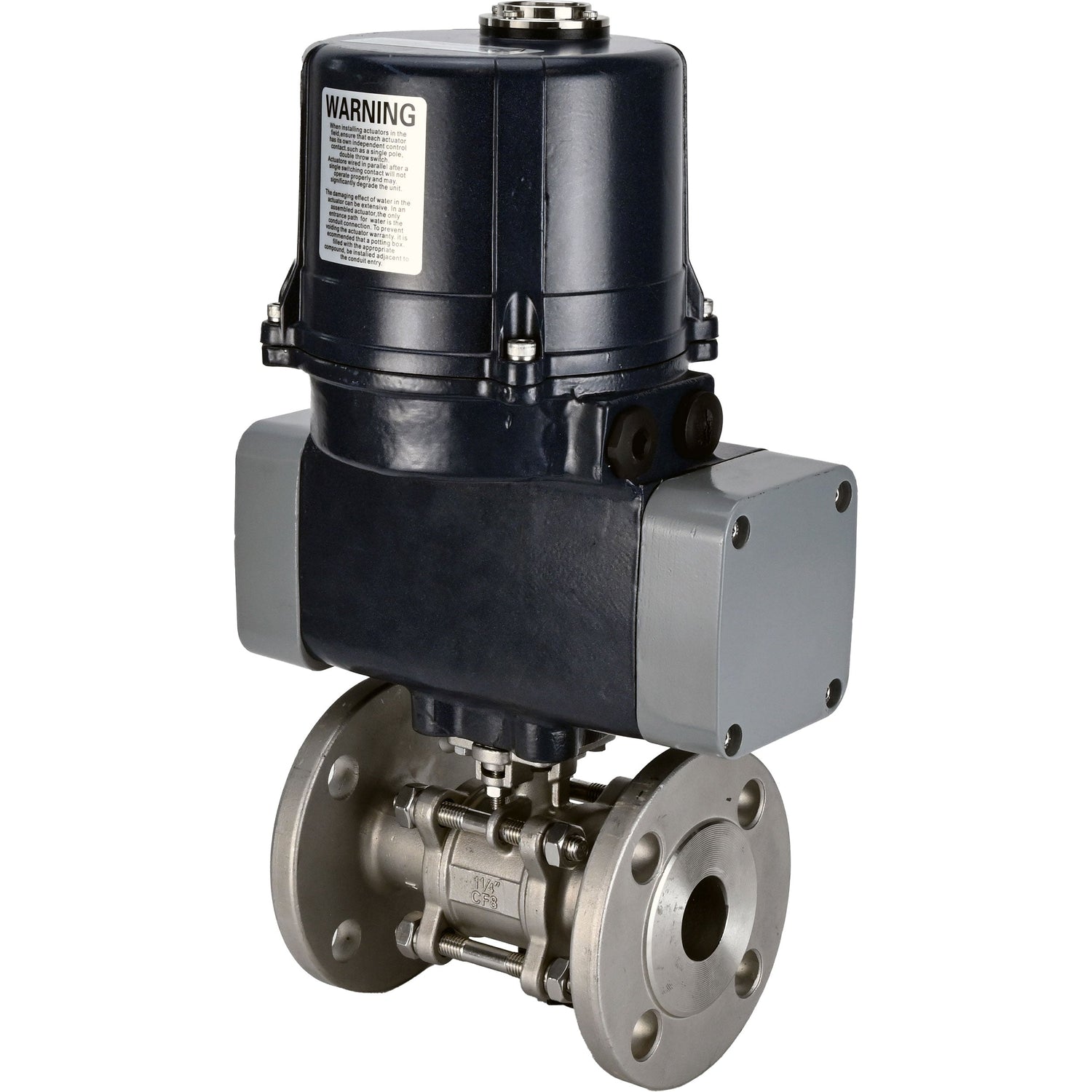

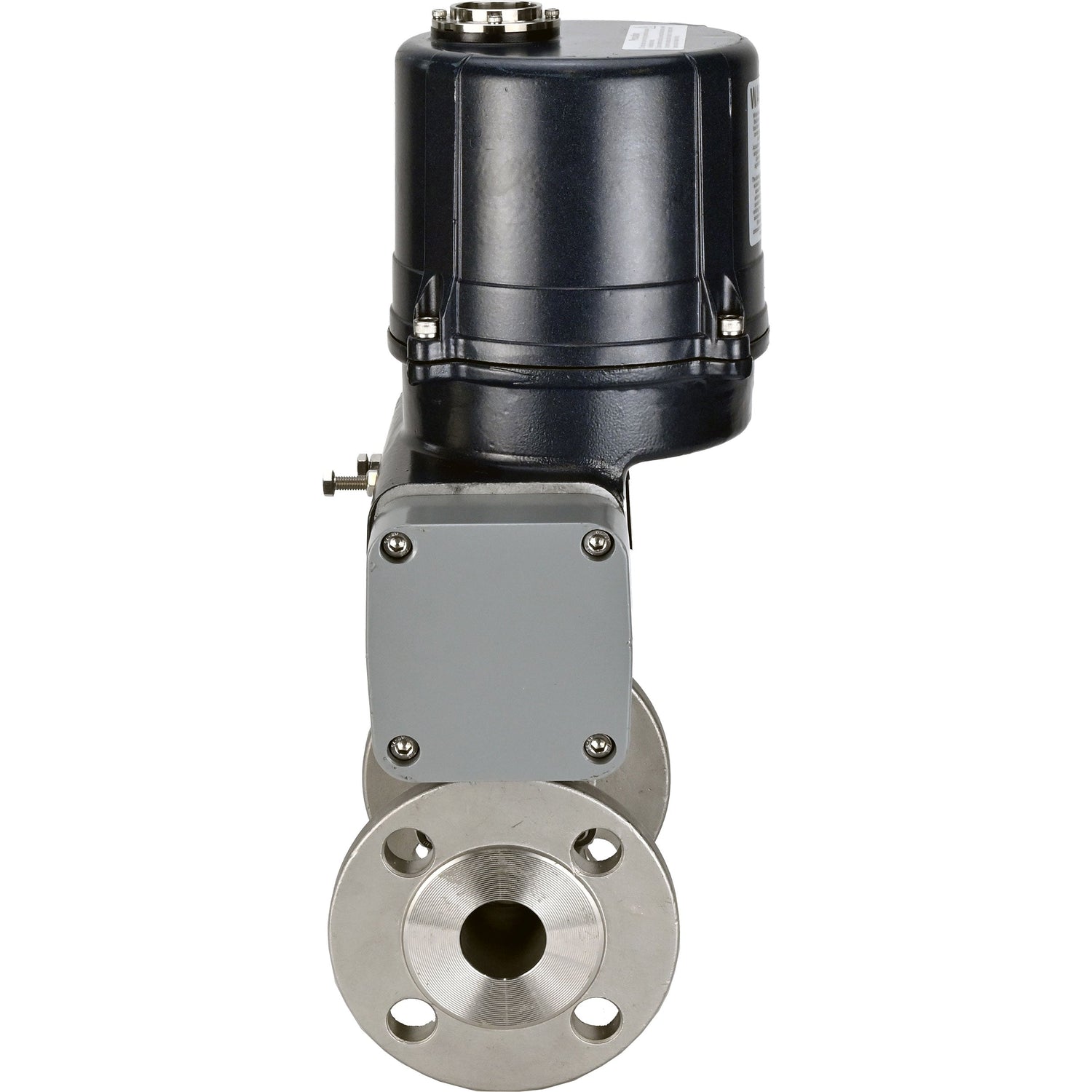

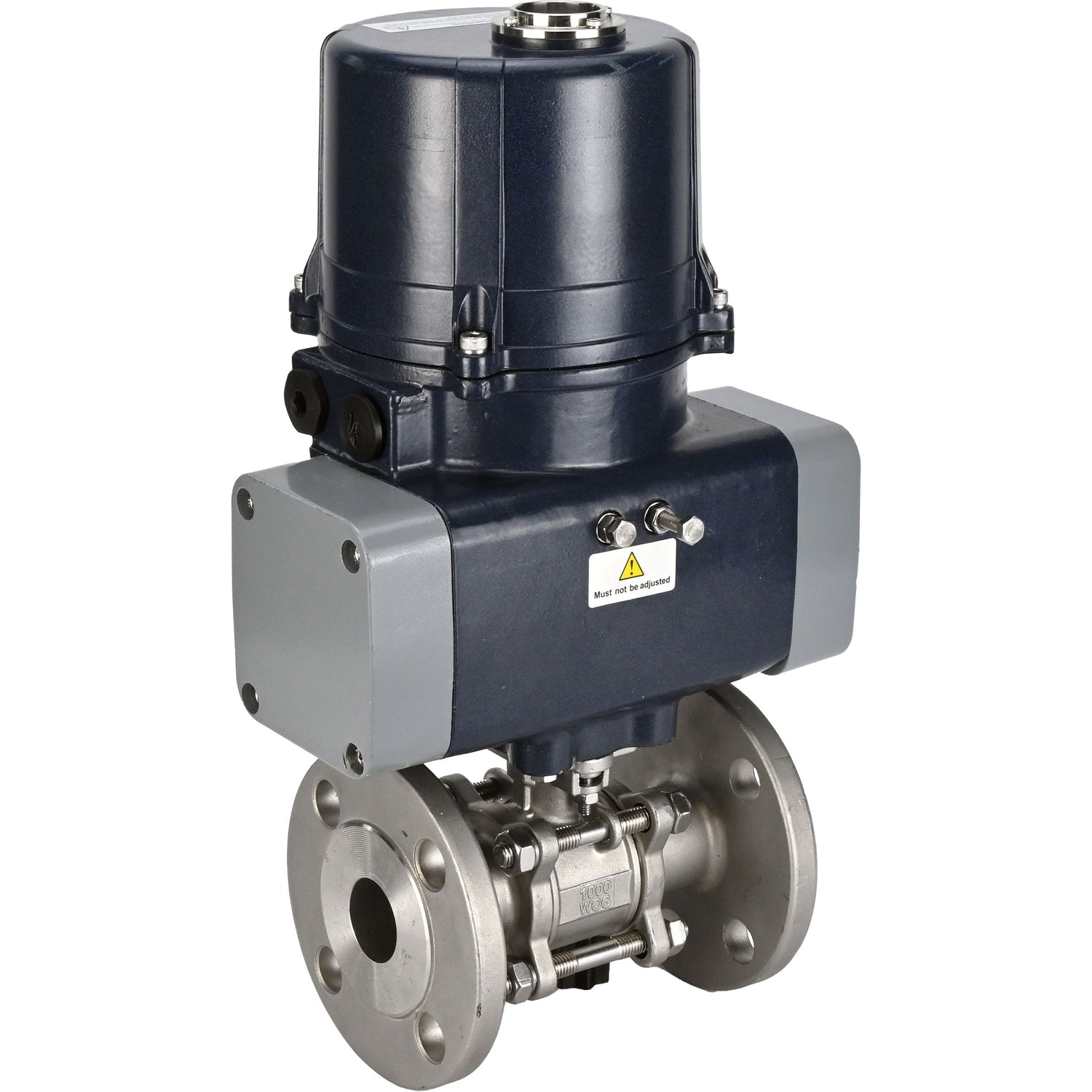

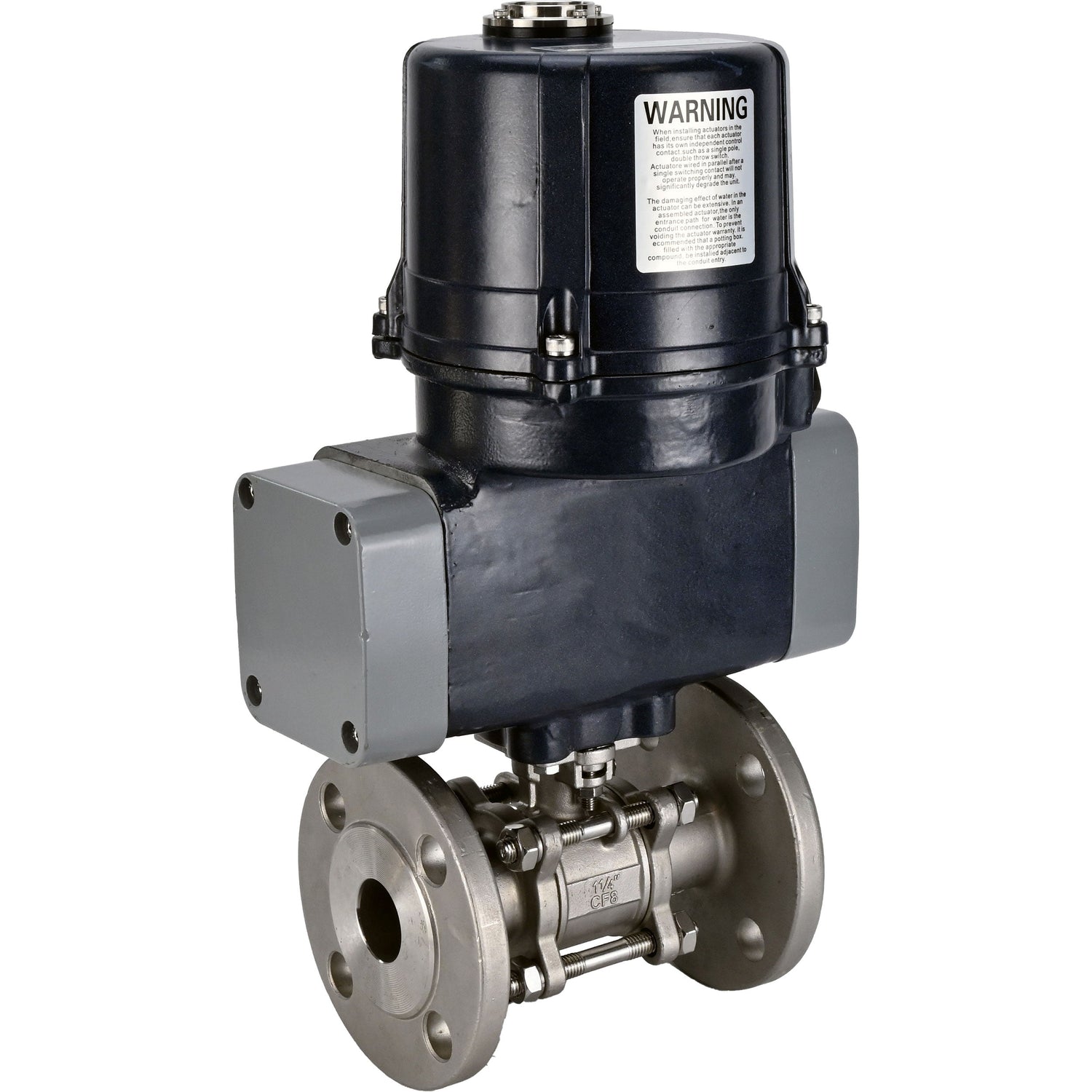

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

€6.539,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Elektrischer Stellantrieb mit Federrückstellung ist für die sichere Steuerung von Ventilen oder Klappen bei Ausfall der Stromversorgungsspannung ausgelegt. Sie werden in verschiedenen Industriezweigen eingesetzt. Funktionsprinzip: Dieser Stellantrieb ist im Kurzzeitbetrieb S2 mit einer Einschaltzeit von 20 Minuten anwendbar. Die Stellantriebe werden aus dem Wechselstromnetz 220V 50Hz 1 Phase gespeist. Wenn der Stellantrieb eingeschaltet ist, wird das Absperrventil in Bewegung gesetzt und die Feder wird zusammengedrückt. Wenn die Stromversorgung ausgeschaltet wird, wird die Feder entspannt, betätigt den Stellantrieb und sorgt für die Rückstellung des Ventilabsperrkörpers in die Ausgangsposition (voll geöffnet oder voll geschlossen).





Technische Merkmale von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC

Name Wert
Verbindungstyp Flansch
Steuerungstyp Mit elektrischem Antrieb
Anwendung Wasserversorgung, Heizungssysteme
Kugeldurchgang Vollbohrung
Betriebstemperatur des Mediums, °C -20 bis 180
Verbindung Flansch
Kontrolle Elektrischer Antrieb 220V
Dichtheitsklasse A
Wasserausgabe NEIN
Ventiltyp Zweiwege
Medium Wasser, Dampf, Erdölprodukte, gasförmiges Medium
Herstellungsland China
Garantie, Jahre 1





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

DN L, mm d, mm D, mm A, mm
15 130 15 95 229
20 150 20 105 229
25 160 25 115 229
32 180 32 140 229
40 200 38 150 266
50 230 50 165 266
65 290 64 184 377
80 310 79 200 377
100 350 99 220 406

Skizze der Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

Nr. Teilename Material
1 Kugelhahnkörper Edelstahl SS316
2 Kugelabsperrung Edelstahl SS316
3 Bolzen Edelstahl S304
4 Nuss Edelstahl S304
5 Siegel PTFE
6 Stängel Edelstahl SS316
7 Drüse Edelstahl S304
8 Abdeckung WCB/CF8/CF8M
9 Sitzringe PTFE
10 Anlaufscheibe PTFE
11 Nuss Edelstahl S304
12 Handhaben Edelstahl S304
13 Elektrischer Aktuatorgehäuse Aluminiumlegierung AL104
14 Elektrischer Stellantrieb Oberer Deckel Aluminiumlegierung ADC12

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H Vollbohrung, dreiteilig, geflanscht, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC





Technische Parameter der Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, Quadrat 14x14-27x27, Drehmoment 30-300Nm

Name Wert
Typ des elektrischen Stellantriebs Vierteldrehung mit Feder-Rückstellung
Versorgungsspannung, V 220V
Drehwinkel, ° 90 ± 5
Mechanischer Anschlag Ja
Durchschnittliche Lebensdauer, Öffnungs-/Schließzyklen 100,000
Gehäuseschutzart, IP 67
Explosionsschutz NEIN
Umgebungstemperatur, °C -25°C bis +65°C
Herstellungsland China





Abmessungen und Maße von elektrischen Vierteldreh-Antrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Modell A B C D E H
QTSA-N-003EM-O0-220VAC 229 303 162 145 75 17
QTSA-N-005EM-O0-220VAC 266 380 199 177 96 19
QTSA-N-014EM-O0-220VAC 377 436 240 206 120 25
QTSA-N-020EM-O0-220VAC 377 436 240 206 120 25
QTSA-N-030EM-O0-220VAC 406 535 280 260 120 30

Skizze der Abmessungen und Maße von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm





Teile- und Materialtabelle für Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Nr. Teilename Material
1 Obere Abdeckung Aluminiumlegierung ADC12
2 Gehäuse Aluminiumlegierung AL104
3 Seitenabdeckung Aluminiumlegierung ADC12
4 Kabelverschraubung Nylon
5 Rückholfedern Federstahl
6 Kolben Aluminiumlegierung ADC12
7 Trennblock Kohlenstoffstahl 45
8 Antriebsmechanismus Legierter Stahl 40Cr
9 Sichtfenster Gehärtetes Glas
10 Kabelverschraubung (feuerfest) Feuerfestes Nylon
11 Heizung Keramik
12 Elektromotor Integrierte Montage
13 Einstellnocke Aluminiumlegierung ADC12
14 Grenz-Mikroschalter Integrierte Montage
15 Montageplatte Kohlenstoffstahl Q235
16 Abtriebswelle Kohlenstoffstahl 45
17 Lager Edelstahl
18 Positionsanzeige Nylon
19 Kondensator Verbundwerkstoff
20 Klemmenblock Integrierte Montage

Skizze der Teile und Materialien von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Gasförmiges Medium
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE / PTFE / PTFE / Teflon
  • Disc material
    Edelstahl 316

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV32xP 3pc -FP-W-ISO-H
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100
nullElectric quarter-turn actuator ELEPHANT QTSA-N-xEM-O0-220VAC spring return

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-61091DN1540 bar €6.539,00 Ausverkauft
    D160-61092DN2040 bar €6.555,00 Ausverkauft
    D160-61093DN2540 bar €6.538,00 Ausverkauft
    D160-61094DN3240 bar €6.599,00 Ausverkauft
    D160-61095DN4040 bar €8.551,00 Ausverkauft
    D160-61096DN5040 bar €8.598,00 Ausverkauft
    D160-61097DN6525 bar €13.877,00 Ausverkauft
    D160-61098DN8025 bar €26.197,00 Ausverkauft
    D160-61090DN10016 bar €27.826,00 Ausverkauft
