Elephant  |  SKU: D160-38087

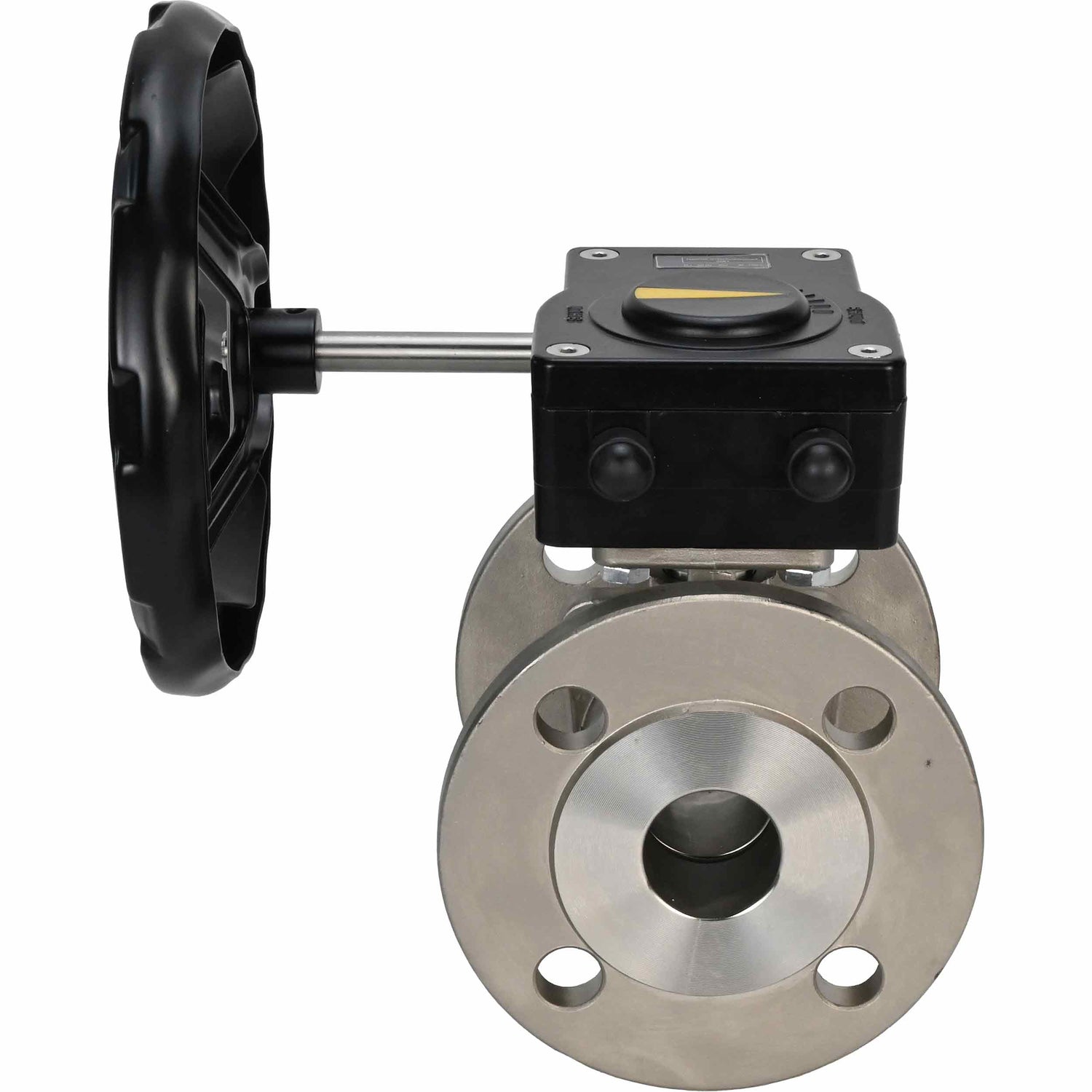

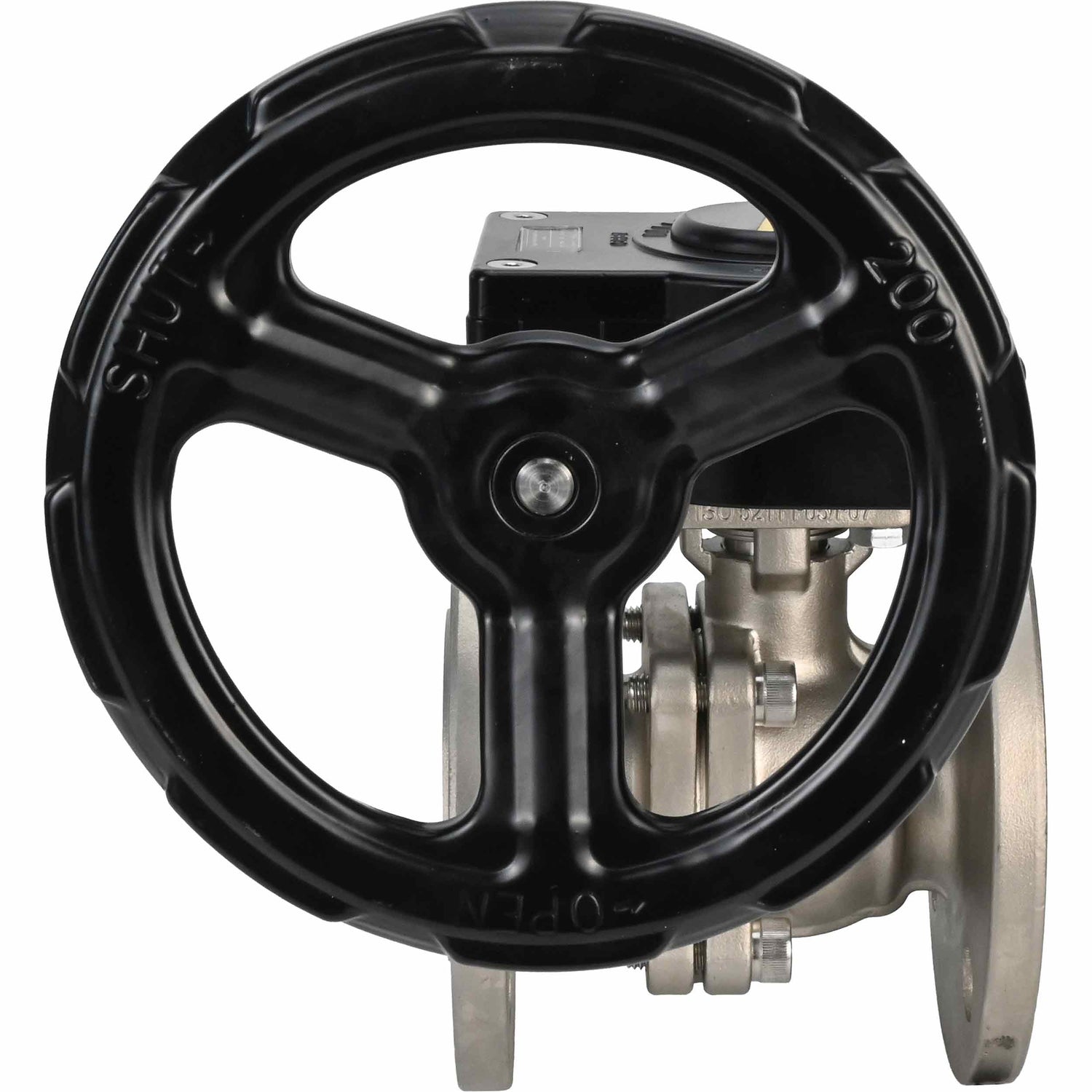

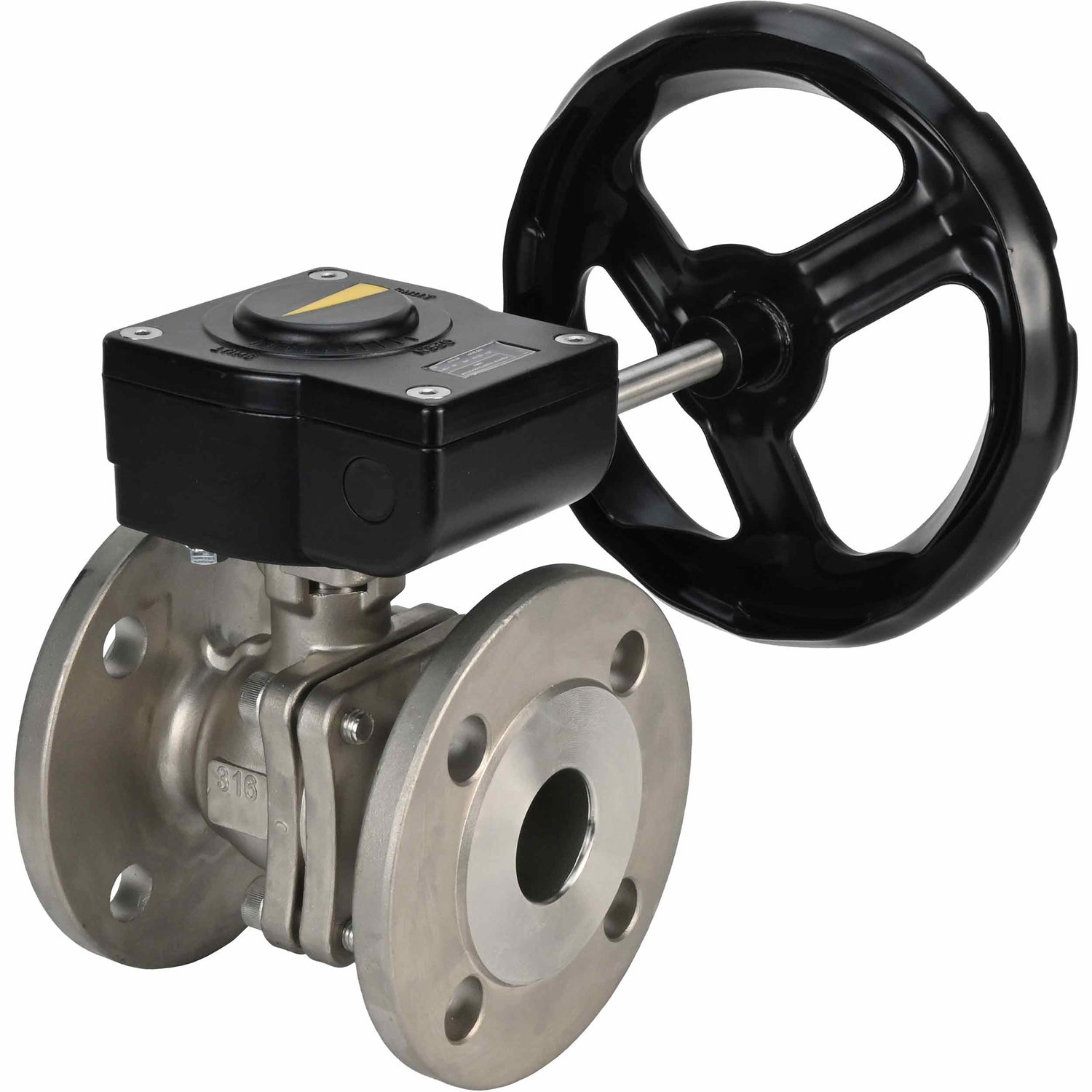

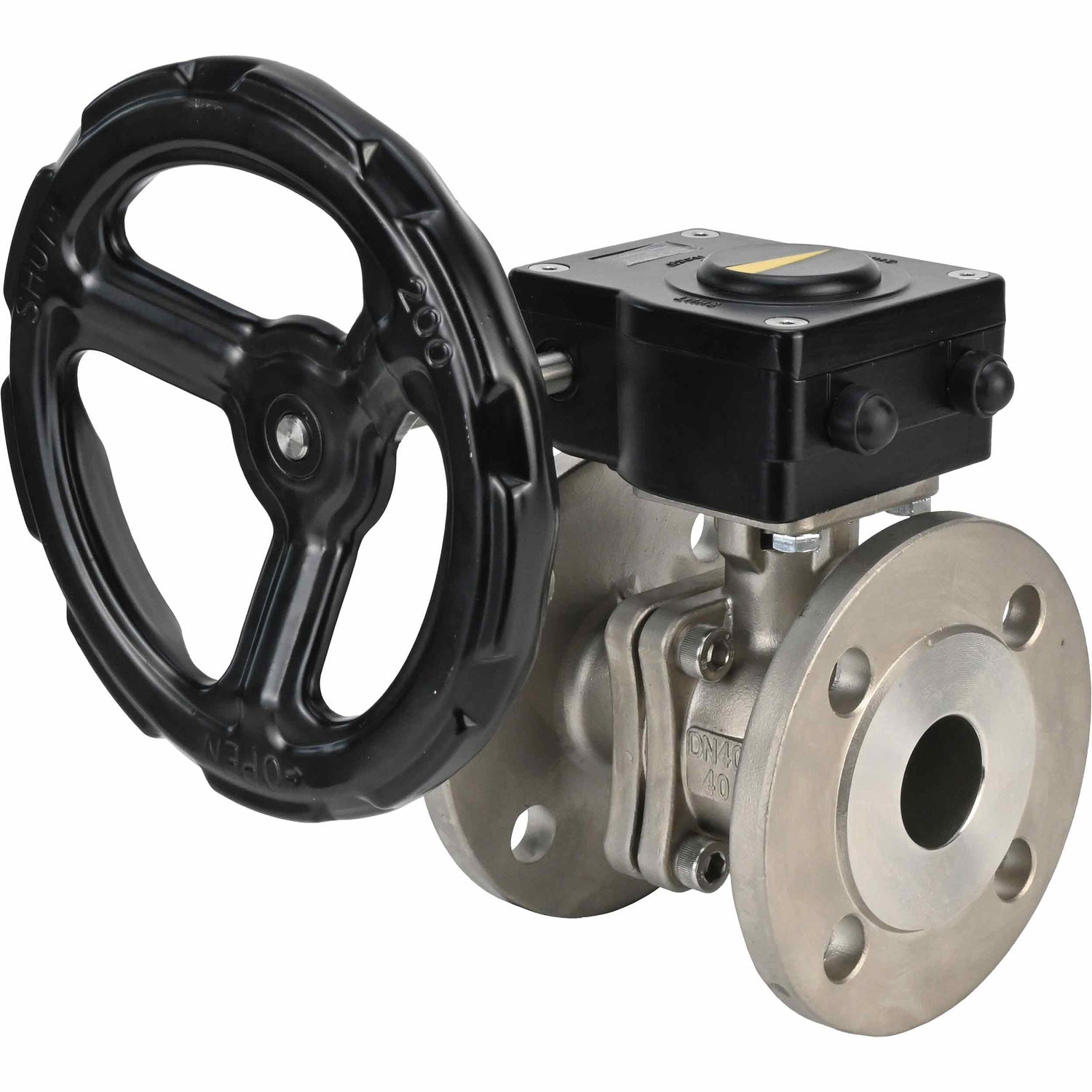

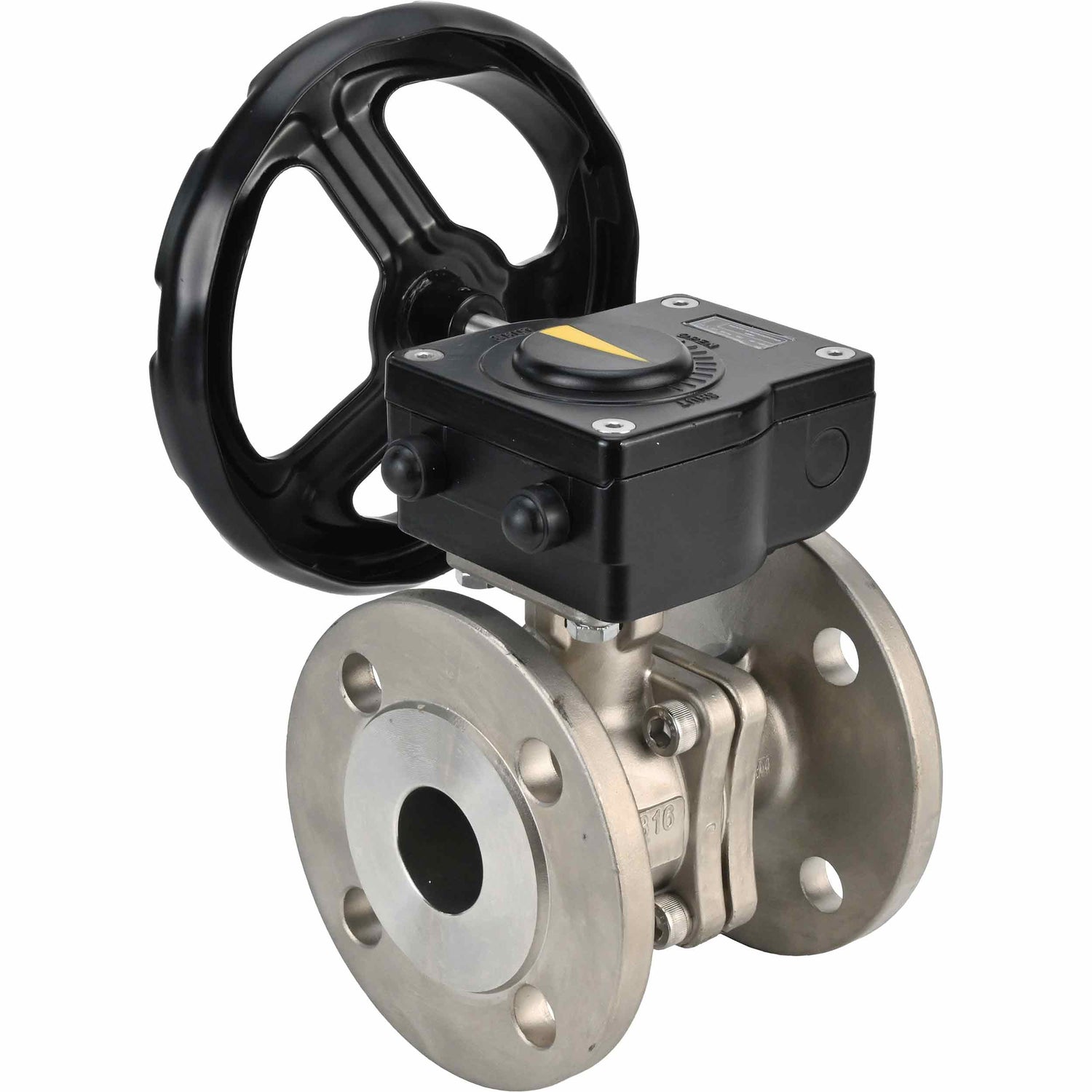

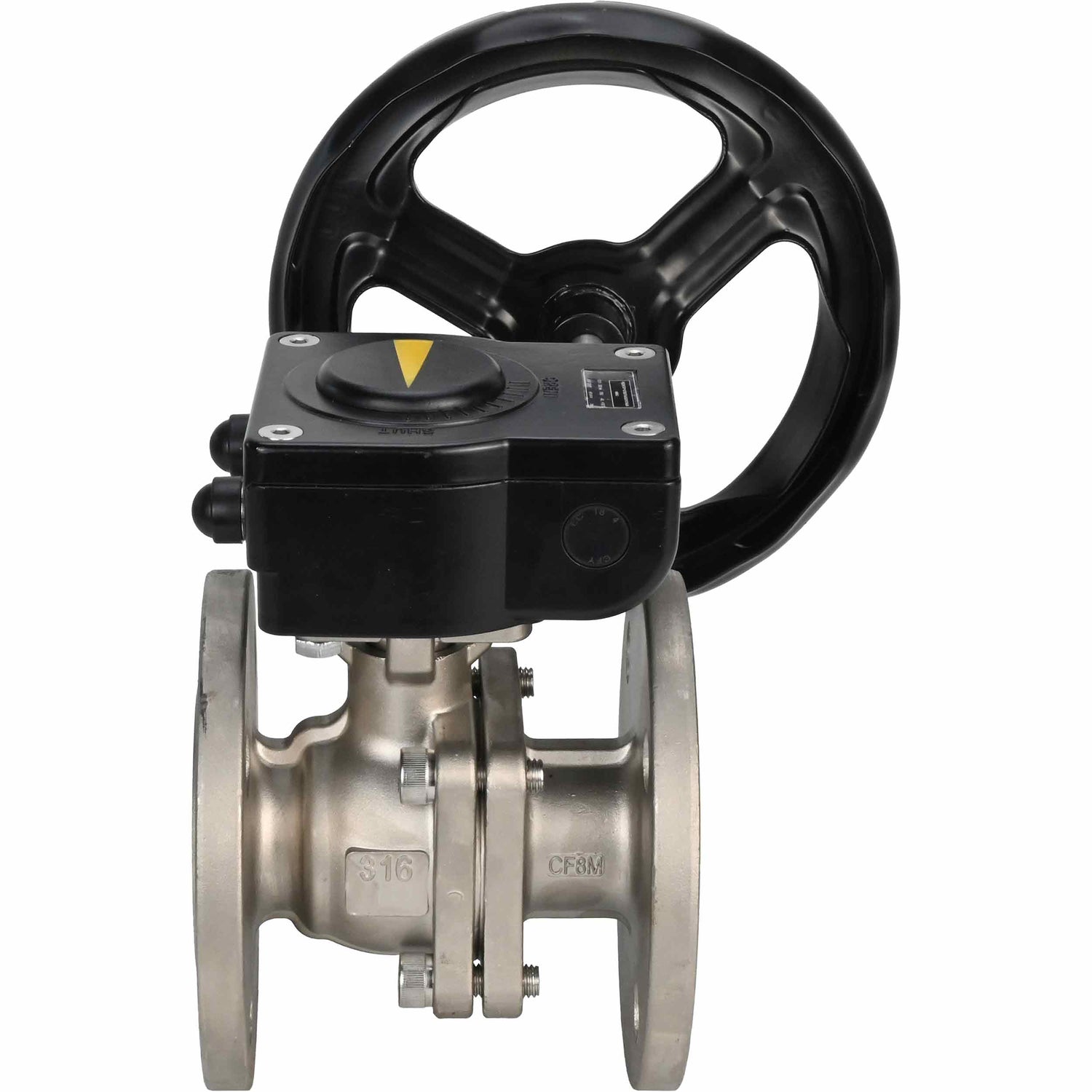

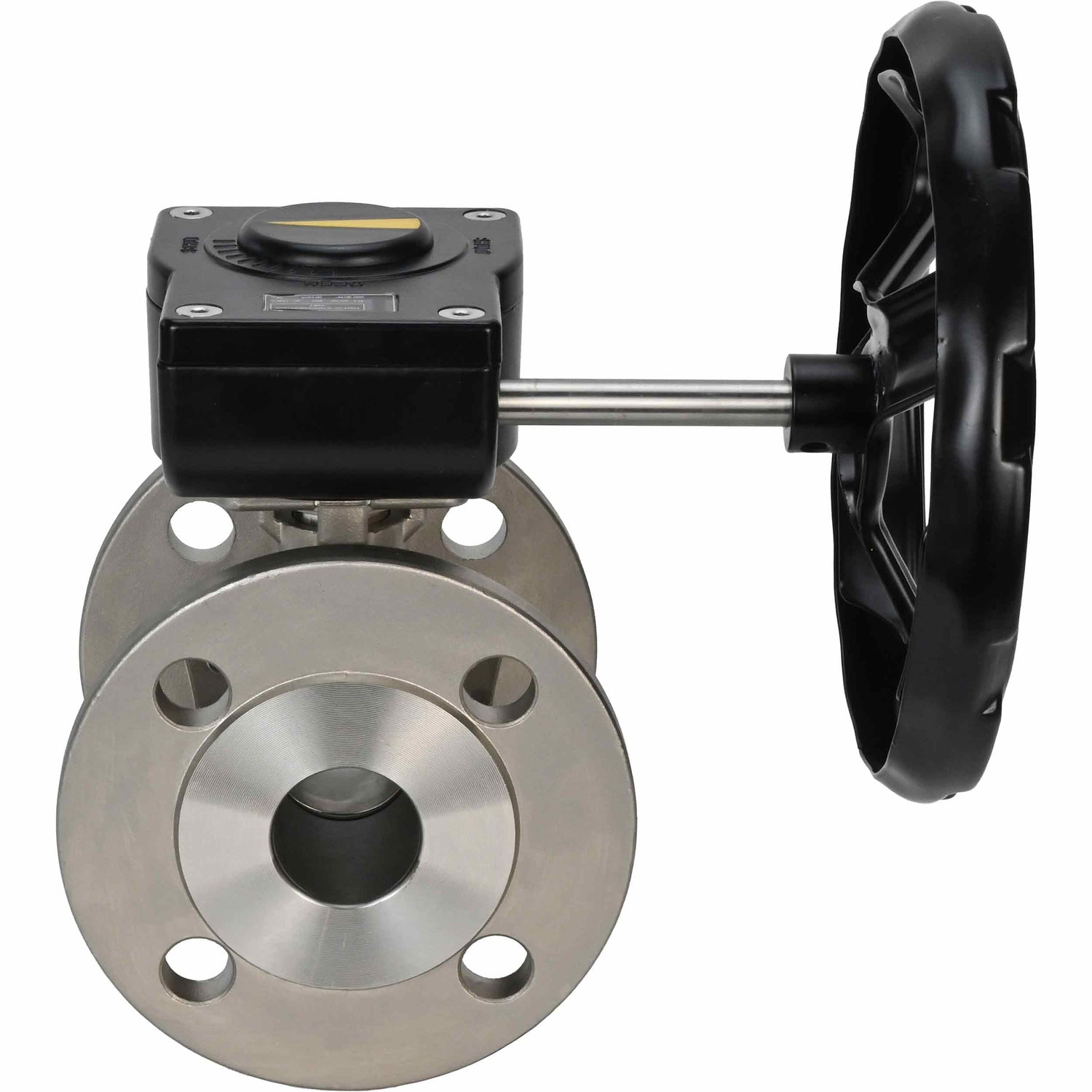

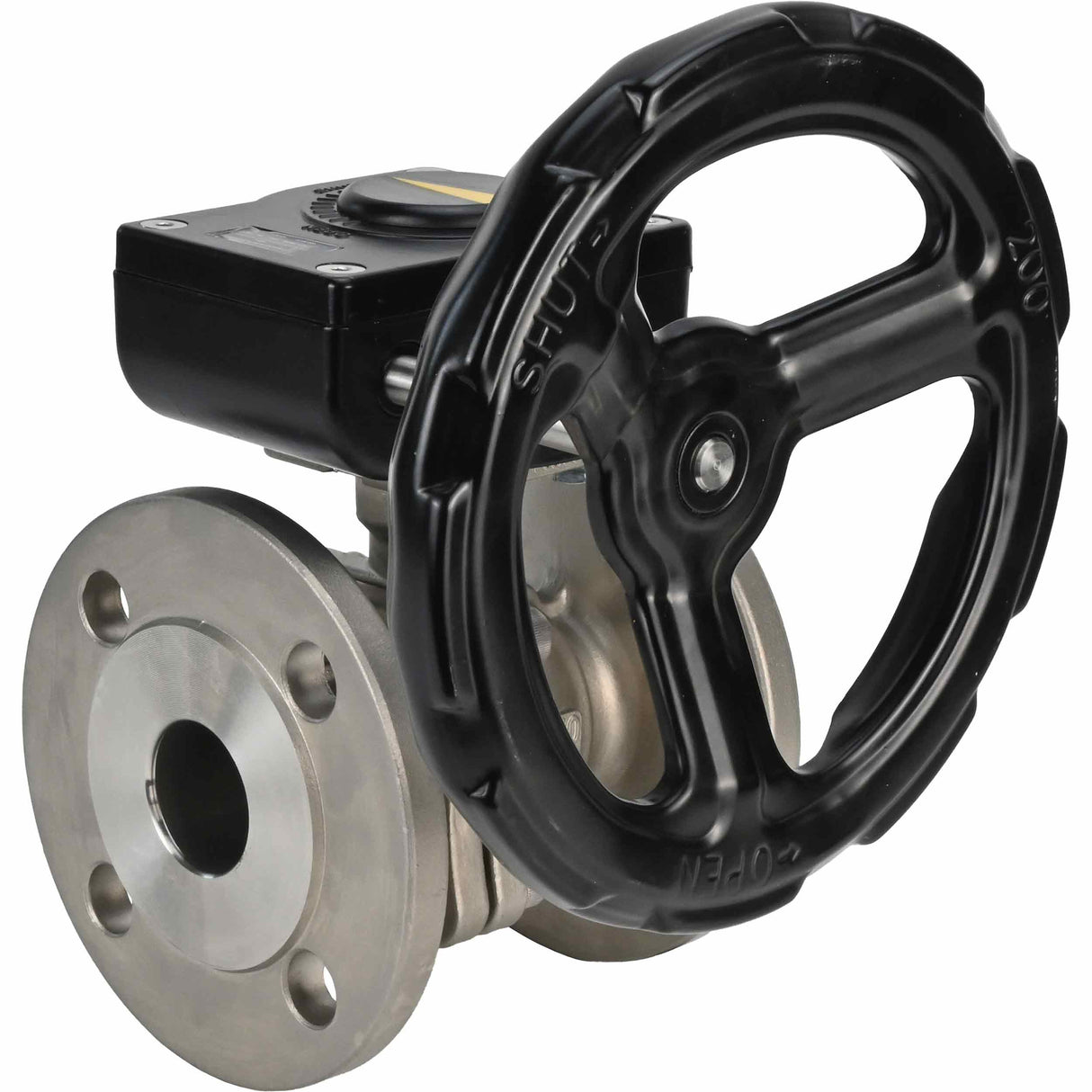

Kugelhahn aus Edelstahl Elephant kchfp ham, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, handbetätigt

€203,91
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Skizze des Kugelhahns Elephant BV3232P(2pc)-FP-F-F-ISO-H HAM RQN-Z



Gesamt- und Einbaumaße des Kugelhahns Elephant BV3232P(2pc)-FP-F-ISO-H HAM RQN-Z RU

DN, mm L, mm Hmm L1, mm D, mm
15 114 73 84 95
20 120 73 84 104
25 125 73 84 113
32 130 73 84 139
40 140 73 84 149
50 150 73 84 165
65 170 78 102 185
80 180 78 102 200
100 190 78 102 221
125 325 111 164 250
150 345 111 164 286.5
200 400 111 164 340
250 450 111 164 410





Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:

Umgebungstemperatur, ⁰C -30 bis +120
Gehäuseschutzklasse IP67
Anwendung für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist
Montage horizontal/vertikal
Hubeinstellung 0 - 90° (einstellbar ±5°)
Anschlussstandard ISO 5211

HAM-Getriebe





Grundmaterialien der HAM-Getriebekomponenten:

Nr. Name Material
1 Bolzen Edelstahl 304
2 Index ABS-Kunststoff
3 Abdeckung Aluminiumlegierung
4 Dichtungsring NBR70
5 Stift schwarzer Stahl
6 Schneckengetriebe Sphäroguss
7 Siegel NBR70
8 Gehäuse Aluminiumlegierung
9 Einstellschraube schwarzer Stahl
10 Dichtung Edelstahl 304
11 Einstellmutter Edelstahl 304
12 Mutternabdeckung NBR70
13 Lager Pulverstahl
14 Schneckenwelle Stahl 45
15 Siegel NBR70
16 Antriebswelle Edelstahl 304
17 Handrad polyesterbeschichteter Kohlenstoffstahl
18 Stift schwarzer Stahl

HAM sketch RQNx-xZ-x





Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
D, mm 80 100 120 142 175
D1, mm 70 90 102 125 140
D2, mm 50 70 70 102 102
n-M1 4-M6x10 4-M8x12 4-M8x10 4-M8x10 4-M8x10
n-M2 4-M8x12 4-M10x12 4-M10x15 4-M12x18 4-M16x24
S, mm 17x17 17x17 22x22 24x24 27x27
L, mm 115 130 150 180 220
L1, mm 50 58 65 80 95
L2, mm 42 50 60 60 78
Hmm 48 58 58 74 84
H1, mm 19 18 18 21 51
d1, mm 20 20 20 20 25
L3, mm 160 160 215 225 325
B, mm 140 200 250 300 400

HAM sketch RQNx-xZ-x





Technische Daten der HAM RQNx-xZ-x Getriebe:

Modell SCHINKEN
RQN1-180Z-T40		 SCHINKEN
RQN2-300Z- T37		 SCHINKEN
RQN3-540Z- T36		 SCHINKEN
RQN4-675Z- T36		 SCHINKEN
RQN5-1500Z- T50
Übersetzungsverhältnis 40:1 37:1 36:1 36:1 50:1
Drehmoment, Nm 180 300 540 675 1500
ISO-Flanschtyp F05/F07 F07/F09 F07/F10 F10/F12 F10/F14
Gewicht, kg 1.2 2

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Gang
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    675 Nm
  • Elektropneumatischer Stellungsregler
    NEIN

Bewertungen (0)

Dokumentation
nullQuarter turn gearbox ELEPHANT HAM RQNx-xZ-x

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-38087DN1540 bar €203,91 Ausverkauft
    D160-38086DN2040 bar €230,64 Ausverkauft
    D160-38085DN2540 bar €201,01 2 Auf Lager
    D160-38084DN3240 bar €228,66 2 Auf Lager
    D160-38083DN4040 bar €294,71 2 Auf Lager
    D160-38082DN5040 bar €334,07 2 Auf Lager
    D160-38081DN6516 bar €487,91 2 Auf Lager
    D160-38080DN8016 bar €571,45 2 Auf Lager
    D160-38079DN10016 bar €749,37 2 Auf Lager
    D160-38078DN12516 bar €1.156,91 1 Auf Lager
    D160-38077DN15016 bar €1.507,95 2 Auf Lager
