Elephant  |  SKU: D100-03694

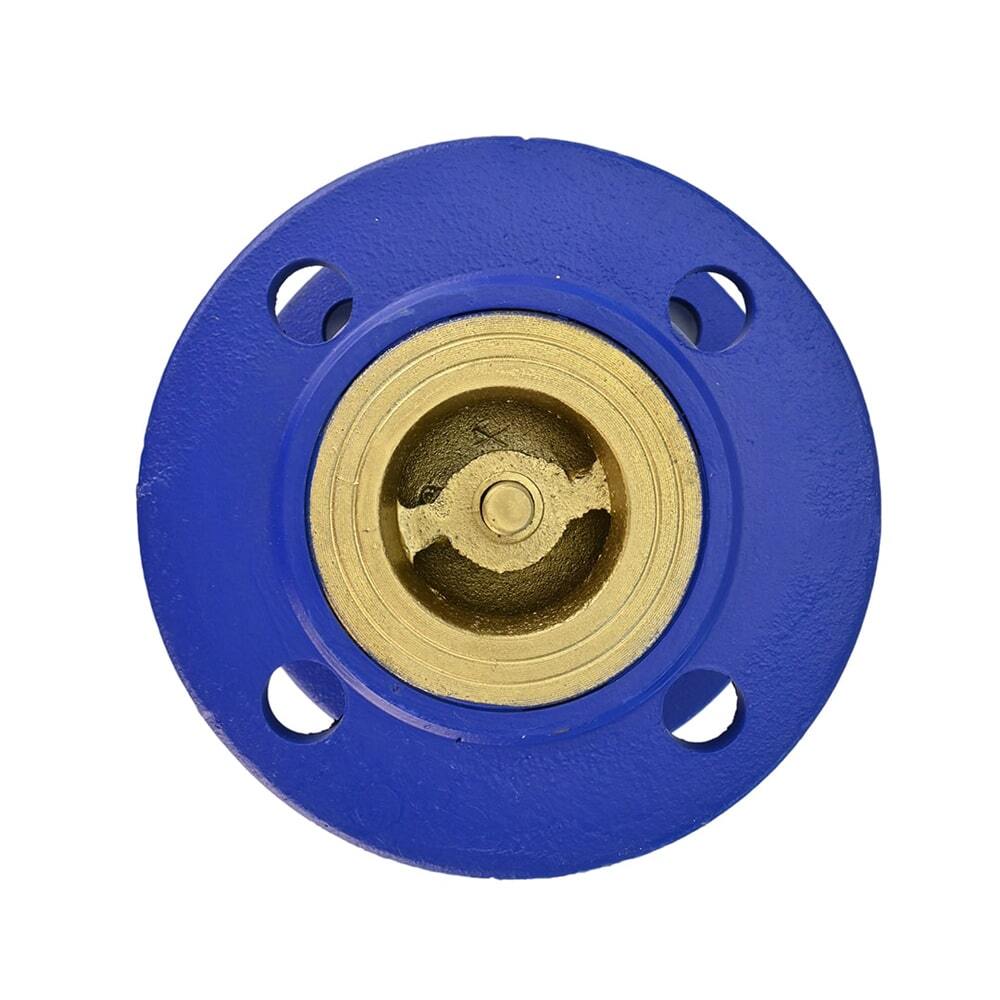

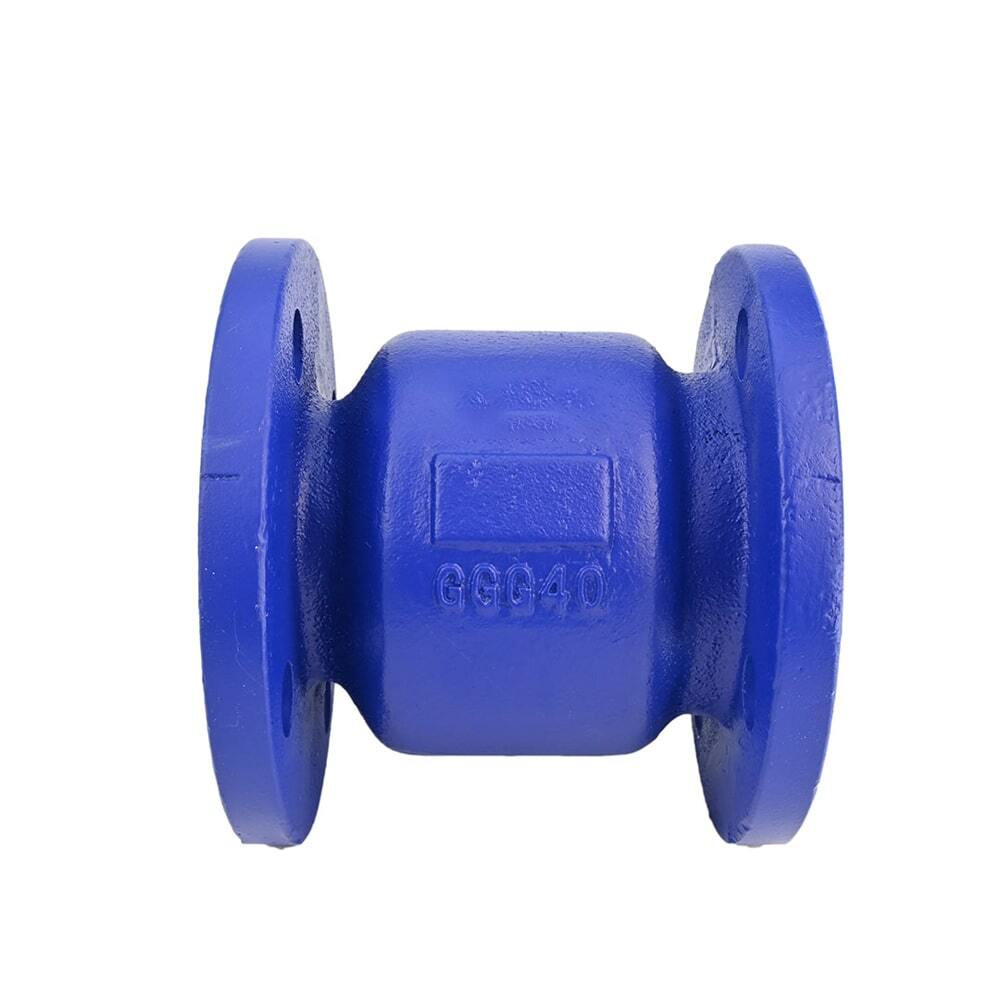

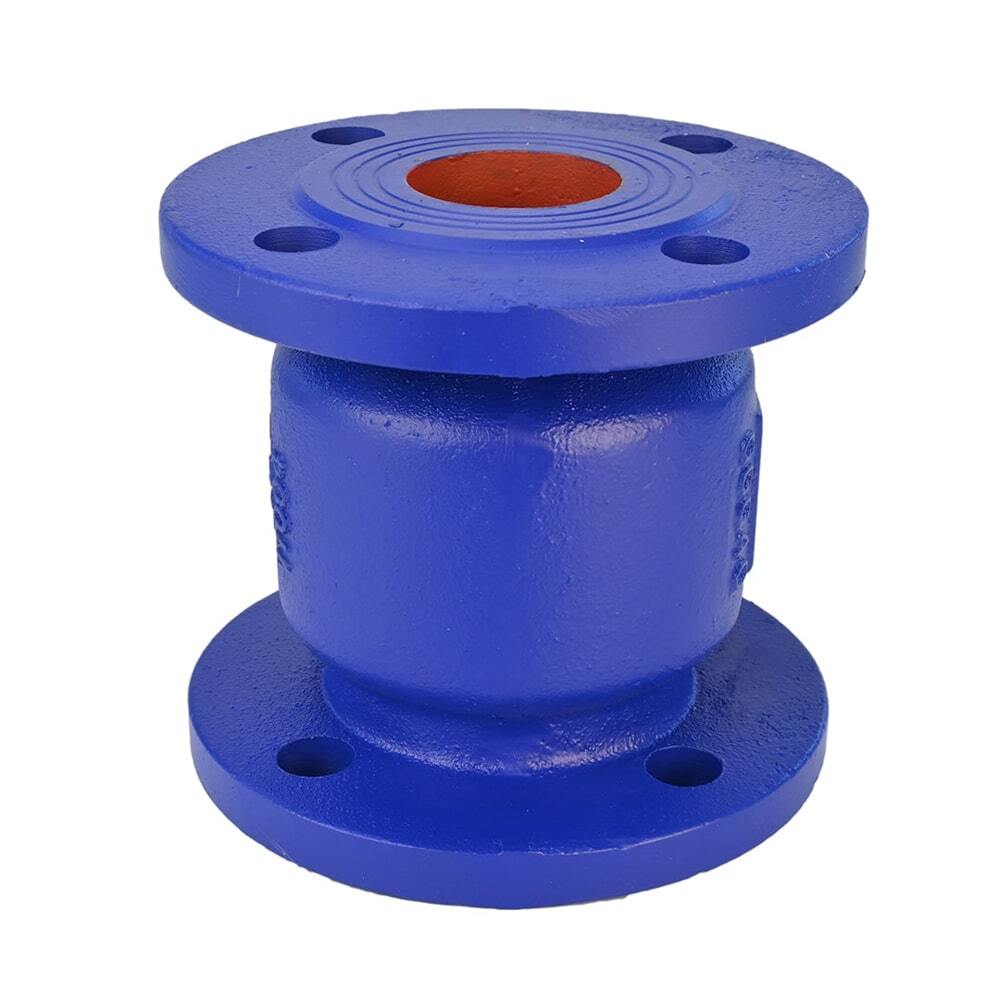

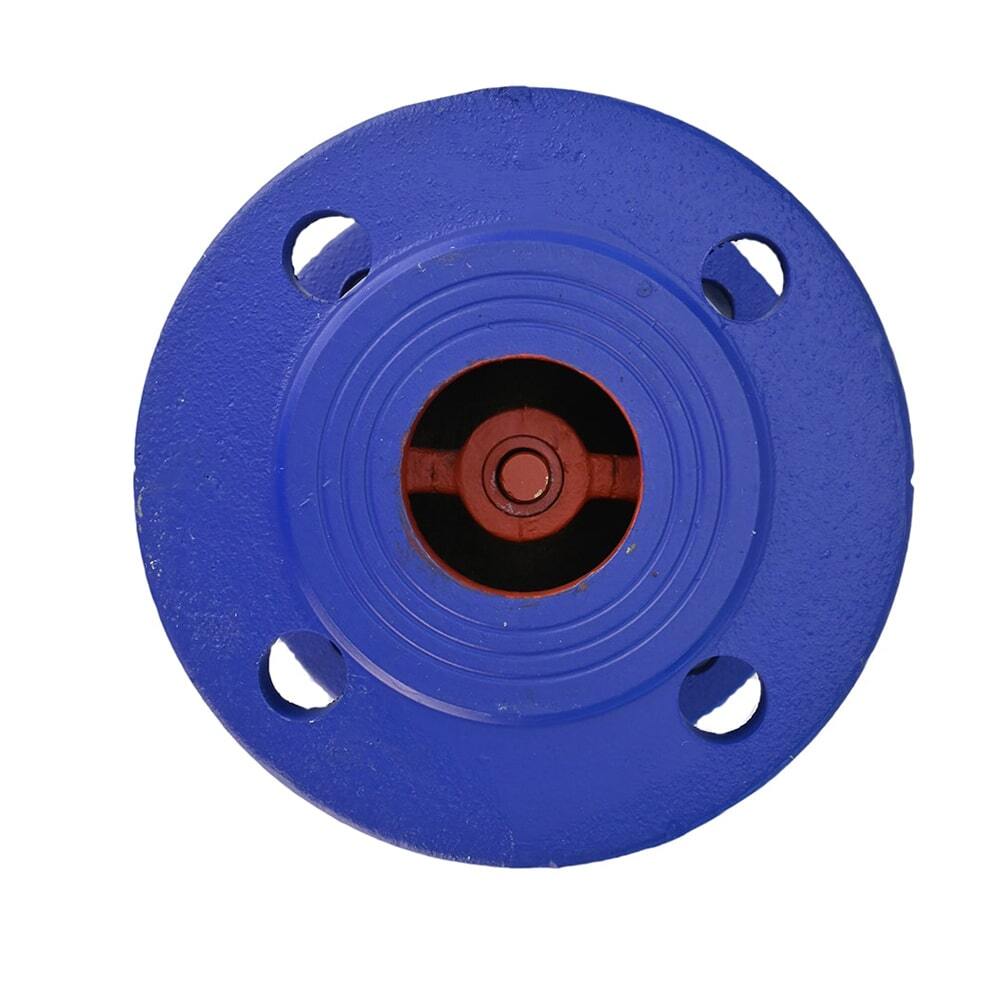

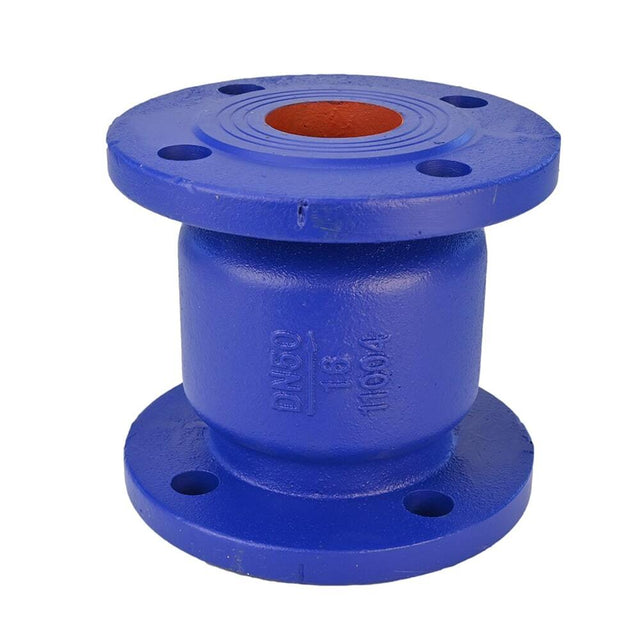

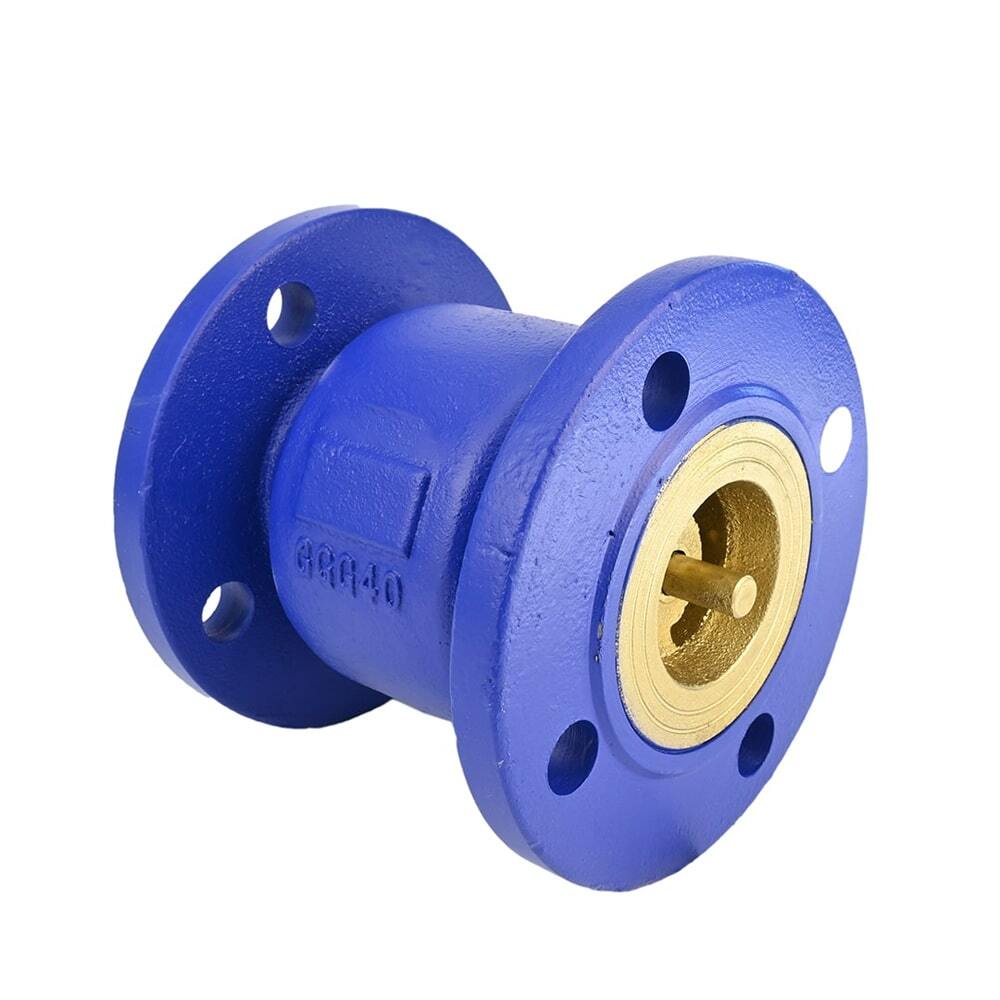

Feder-Rückschlagventil Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, flanschmontiert

€66,54
inkl. MwSt. Versand wird beim Checkout berechnet.

Feder-Rückschlagventil Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, flanschmontiert - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Feder-Rückschlagventile sind so konstruiert, dass sie Änderungen der Fließrichtung des Arbeitsmediums in der Rohrleitung in die entgegengesetzte Richtung verhindern. Funktionsprinzip: Das Blockieren des Rückflusses des Mediums erfolgt durch das Andrücken der weichen Dichtung des Ventilschiebers an seinen Sitz unter Einwirkung einer Feder und dem Druck des Rückflusses. Das Ventil wird durch einen Druckunterschied im Mediumstrom in der gewünschten Richtung geöffnet, wobei sich der Ventilschieber bewegt und die Feder zusammendrückt.





Gewichts- und Abmessungsparameter von Rückschlagventilen Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, flanschmontiert

DN L D D1 D2 b - f Z - Ød Gewicht, kg
50 150 165 125 100 19 - 3 4 – Ø19 6.4
65 170 185 145 120 19 - 3 4 – Ø19 8.8
80 180 200 160 135 19 - 3 8 – Ø19 11.9
100 190 220 180 155 21 - 3 8 – Ø19 15.4
125 200 250 210 185 22 - 3 8 – Ø19 22.2
150 210 285 240 210 22 - 3 8 – Ø23 31.6

Gesamt- und Einbaudimensionen von Rückschlagventilen Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, mit Flansch





Materialien der Rückschlagventilteile Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, mit Flansch

Nr. Name Material
1 Fall Gusseisen GGG40
2 Scheibe Gusseisen GGG40
3 Versiegelung NBR
4 Stängel Gusseisen GGG40
5 Dichtung NBR
6 Frühling Stahl SS304
7 Führungsbuchse PTFE

Rückschlagventile Detail Elephant 402A 16 bar Gehäusematerial - Gusseisen GGG50, geflanscht

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Rückschlagventiltyp
    Frühling

Bewertungen (0)

Dokumentation
nullSpring check valve ELEPHANT VCS1313N-F DN50-150 16 bar cast iron flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D100-03694DN5016 bar €66,54 0 Auf Lager
    D100-03695DN6516 bar €88,16 Ausverkauft
    D100-03696DN8016 bar €99,84 Ausverkauft
    D100-03697DN10016 bar €123,81 Ausverkauft
    D100-03698DN12516 bar €164,95 Ausverkauft
    D100-03699DN15016 bar €213,02 Ausverkauft
