Elephant  |  SKU: D100-03705

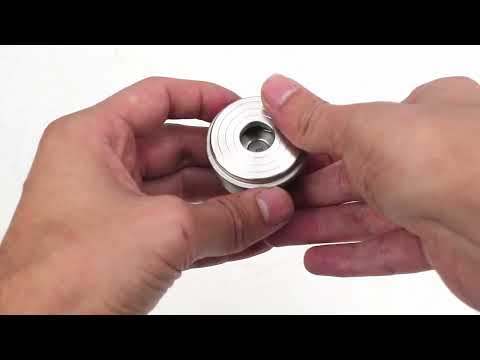

Feder-Rückschlagventil Elephant VCS3232-Fb 40 bar Gehäusematerial - Edelstahl AISI 316, Verriegelungsmaterial - Edelstahl AISI 316, kompakt mit Flansch

€6,70
inkl. MwSt. Versand wird beim Checkout berechnet.

Feder-Rückschlagventil Elephant VCS3232-Fb 40 bar Gehäusematerial - Edelstahl AISI 316, Verriegelungsmaterial - Edelstahl AISI 316, kompakt mit Flansch - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Rückschlagventil mit Feder ist so konstruiert, dass es den Rückfluss des Arbeitsmediums in der Rohrleitung verhindert. Der Rückfluss wird durch das Andrücken der Ventilscheibe gegen ihren Sitz unter Einwirkung der Feder und des Rückflussdrucks blockiert. Das Ventil öffnet sich aufgrund des Druckgefälles des Mediums in der erforderlichen Richtung, wobei sich die Ventilscheibe bewegt und die Feder zusammendrückt.





Abmessungen und Einbaumaße von Feder-Rückschlagventilen Elephant VCS3232-Fb Gehäusematerial - Edelstahl AISI 316

Modell

d, mm

D, mm

D1, mm

D2, mm

L, mm

Hmm

Gewicht, kg

DN15

15

39

28,5

32

16

3

0.09

DN20

20

46

36,2

40

19

3

0.12

DN25

25

54

43,3

46

21

3

0.16

DN32

32

70

56,0

60

27

3,5

0.31

DN40

40

83

68,5

72

31

3,5

0.43

DN50

49

96

80,5

84

40

4

0.78

DN65

62

115

99

103

46

5

1.03

DN80

75

135

117

123

50

5

1.54

DN100

85

153

135

140

60

6

2.25

Maßskizze von Feder-Rückschlagventilen Elephant VCS3232-Fb Gehäusematerial - Edelstahl AISI 316





Materialien der Feder-Rückschlagventile Elephant VCS3232-Fb Gehäusematerial - Edelstahl AISI 316

Nr.

Teilename

Material

1

Fall

Edelstahl 316

2

Rückseite

Edelstahl 316

3

Frühling

Edelstahl 316

4

Scheibe

Edelstahl 316

Materialskizze von Feder-Rückschlagventilen Elephant VCS3232-Fb Gehäusematerial - Edelstahl AISI 316

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    240 °C
  • Verbindungstyp
    Kompaktflansch
  • Betriebsumgebung
    Wasser, Gas, Kaltes und heißes Wasser, Abwasser, Öle, Wasser-Glykol-Lösungen, Kraftstoffe, Hfa Hfb Hfc Kältemittel
  • Anwendungen
    Wasserversorgung, Industrie, Pumpensysteme
  • Nenn­druck
    40 bar
  • Sperrmaterial
    Edelstahl AISI 316/1.4401
  • Rückschlagventiltyp
    Frühling

Bewertungen (0)

Dokumentation
nullSpring check valve ELEPHANT VCS3232-Fb DN15-100 40 bar stainless steel interflanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D100-03705DN1540 bar €6,70 0 Auf Lager
    D100-03706DN2040 bar €8,81 Ausverkauft
    D100-03707DN2540 bar €11,84 Ausverkauft
    D100-03710DN5040 bar €28,80 Ausverkauft
    D100-03712DN8040 bar €62,45 Ausverkauft
    D100-03713DN10040 bar €82,78 Ausverkauft
    D100-03709DN4040 bar €18,01 Ausverkauft
    D100-03711DN6540 bar €52,92 Ausverkauft
    D100-03708DN3240 bar €19,73 Ausverkauft
