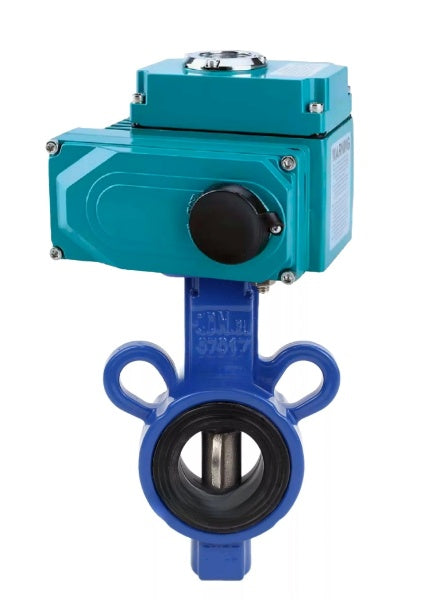

Water Butterfly Valve Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Durchflusssteuerung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Elektrische Viertelumdrehungsantriebe QT2-N-xEM-O1-x-U1 mit thermischem Schutz und Heizung sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit Viertelumdrehungsabsperrventil ausgelegt. Sie werden in verschiedenen Wirtschaftszweigen eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Versorgungswesen usw.

Technische Parameter des Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK:

Absperrklappen WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK

Abmessungen und Maße des Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK:

DN	Elektrischer Stellungsantrieb Modell	Abmessungen, mm
		B	A	L
25	QT-N-003EMT	44.5	93	123
32		44.5	93	123

Skizze Schmetterlingsventile WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK





Materialien der Teile Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK:

Nr.	Teilename	Material
1	Körper	Aluminiumlegierung
2	Sitzdichtung	EPDM
3	Stift	SS304 Edelstahl
4	Scheibe	316L Edelstahl
5	Stängel	SS410 Edelstahl
6	O-Ring	EPDM
7	Platte	Stahl 45
8	Dichtung	SS201 Edelstahl
9	Nuss	Edelstahl SS201
10	Dichtung	SS201 Edelstahl

Skizze der Teile und Materialien Absperrklappen WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrischer Antrieb QT-N-003EM-O1-24VDC-U1 HARK





Technische Aktuatoren QT-N-003EM-O1-24VDC-U1 HARK:

Elektrischer Antriebstyp	Vierteldrehung
Motortyp	asynchron
Schwenkwinkel, °	90 ± 5
Gehäusematerial	Aluminiumlegierung, epoxy-pulverbeschichtet
Schaftmaterial	legierter Stahl
Versorgungsspannung	24 V/DC
Kabelverschraubung	2xM18-Verschraubung
Anschlussart	ISO 5211
Selbstverriegelung	selbsthemmende Schnecke und Schneckenrad
Automatische Abschaltung in offenen, geschlossenen und blockierten Positionen	2 Endschalter + 2 zusätzliche Schalter (Trockenkontakt);
Wärmeschutz	Einschalten bei 120°C ±5°C; Abschalten bei 97°C ±5°C
Mechanische Begrenzung der Drehung der Abtriebswelle	2 externe verstellbare Anschläge
Gehäuseschutzklasse	IP67
Geräuschpegel, dB	≤ 50
Heizleistung, W	5
Umgebungstemperatur, °C	-20 bis +70
Umgebungsfeuchtigkeit	≤95 % (25 °C)
Gehäuseschutz gegen Explosionen	NEIN

Bild von QT-N-003EM-O1-24VDC-U1 HARK Aktuatoren





Abmessungen und Maße der QT-N-003EM-O1-24VDC-U1 HARK-Stellantriebe:

Modell	003EMT
L, mm	123
Hmm	115
A, mm	101
B, mm	98
C, mm	74
D, mm	49
E, mm	34.5
F, mm	35
G, mm	5
Stängelgröße, quadratisch, mm	14x14
ISO 5211	F05/F07

Skizze der Gesamtmaße der Aktuatoren QT-N-003EM-O1-24VDC-U1 HARK





Schaltplan der QT-N-xEM-O1-x-U1 HARK-Aktuatoren:

Nr.	Name
1	Positionsanzeige
2	Obere Abdeckung
3	Steuerplatine
4	Kondensator
5	Drucknocken
6	Ausgangswelle mit Schneckenrad
7	Gehäuse
8	Ausgangswellen-Hubbegrenzer
9	Schneckenwelle
10	Elektromotor
11	Getriebe
12	Getriebedeckel

Schaltplan des QT-N-003EM-O1-24VDC-U1 HARK-Aktuators
