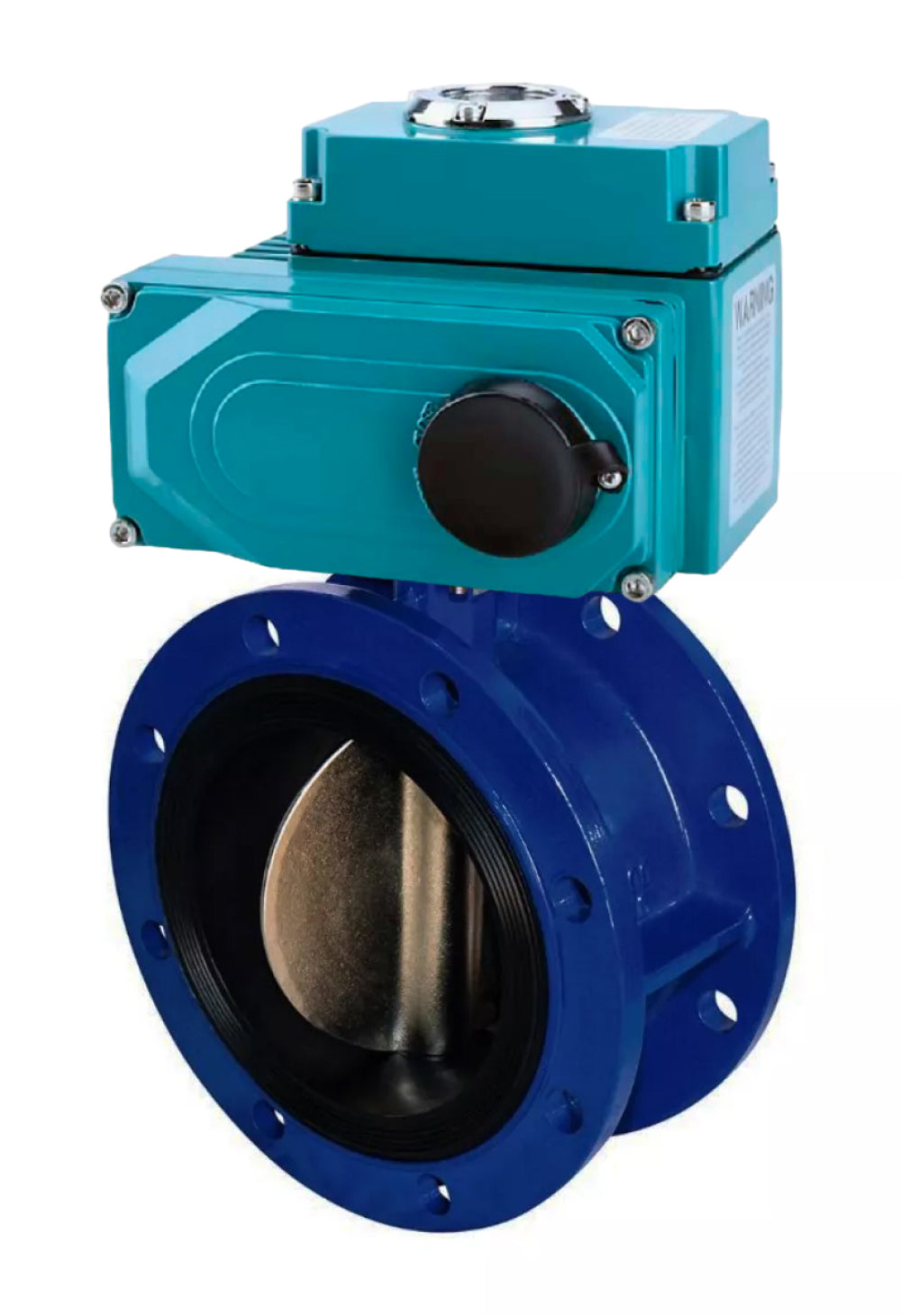

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-46210

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, elektrischer Antrieb QT-N-EM-O1-220VAC-U1 HARK

€755,72
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elephant Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen vorgesehen.

Elektrische Viertelumdrehungsantriebe Elephant QT2-N-xEM-O1-x-U1 mit thermischem Schutz und Heizung sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit einem Viertelumdrehungs-Absperrelement ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.





Absperrklappen Elephant WBV1331E-2W-FH DN50-200 PN16 flansch, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-EM-O1-220VAC-U1 220V HARK



Technische Merkmale der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-200 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-EM-O1-220VAC-U1 220V HARK:

Nennweite DN, mm 50 - 200
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -25 bis +130
Arbeitsumfeld kaltes und heißes Wasser, Luft ohne Verunreinigungen von Öl und Fett, andere materialneutrale Umgebungen
Fließrichtung bilateral
Verbindung zur Pipeline Flansch
Korpusmaterial Gusseisen GGG40
Anwendungsgebiete Heizungs- und Wasserversorgungssysteme, Industrie-Rohrleitungen
Lebensdauer, Jahre 10





Skizze der Abmessungen und Größen der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-200 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-EM-O1-220VAC-U1 220V HARK:



Abmessungen und Größen der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-200 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-EM-O1-220VAC-U1 220V HARK:

D.N.
Elektroantriebsmodell 		Abmessungen, mm
D D1 D2 o. D. L
50 QT-N-020EMT 165 125 99 4-18 241.8
65 QT-N-020EMT 185 145 118 4-18 241.8
80 QT-N-020EMT 200 160 132 8-18 241.8
100 QT-N-020EMT 220 180 156 8-18 241.8
125 QT-N-030EMT 250 210 184 8-18 241.8
150 QT-N-030EMT 285 240 211 8-22 241.8
200 QT-N-060EMT 340 295 266 12-22 241.8







Materialien der Teile der Elephant WBV1331E-2W-FH Flansch-Absperrklappen DN50-200 PN16, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit 1/4-Umdrehungs-Elektroantrieb QT-N-EM-O1-220VAC-U1 220V HARK:

NEIN. Teilename Material
1 Rahmen Gusseisen GGG40
2 Scheibe Edelstahl 304
3 Satteldichtung EPDM
4 Aktie Edelstahl SS 420





Bild von elektrischen Antrieben Elephant



Technische elektrische Antriebe Elephant:

Elektrischer Antriebstyp Vierteldrehung
Motortyp asynchron
Drehwinkel, ° 90 ± 5
Korpusmaterial Aluminiumlegierung, epoxy-pulverbeschichtet
Schaftmaterial legierter Stahl
Versorgungsspannung 24 V/DC
Kabeleinführung Verschraubung 2xM18
Anschlussart ISO 5211
Selbstverriegelung selbsthemmende Schnecke und Schneckenrad
Automatische Abschaltung in den offenen, geschlossenen und blockierten Positionen 2 Endschalter
+ 2 zusätzliche Schalter (Trockenkontakt);
Wärmeschutz bei 120°C ±5°C einschalten;
bei 97°C ±5°C ausschalten
Mechanische Begrenzung der Drehung der Abtriebswelle 2 externe verstellbare Anschläge
Gehäuseschutzklasse IP67
Geräuschpegel, dB ≤ 50
Heizleistung, W 5
Umgebungstemperatur, °C von -20 bis +70
Umgebungsfeuchtigkeit ≤95 % (25 °C)
Explosionsschutz des Gehäuses NEIN





Skizze der Gesamtmaße der Elektromotoren Elephant:



Abmessungen und Größen von Elektromotoren Elephant:

Abmessungen, mm ISO 5211
L H A B C D Stabgröße, quadratisch
241.8 157.5 119 118 112.3 26 22x22 F07/F10





Schema des Aufbaus der elektrischen Antriebe Elephant:



Schaltplan der elektrischen Antriebe Elephant QT-N-xEM-O1-x-U1 HARK:

Artikelnr. Name
1 Positionsanzeige
2 Obere Abdeckung
3 Steuerplatine
4 Kondensator
5 Drucknocken
6 Ausgangswelle mit Schneckenrad
7 Rahmen
8 Ausgangswellen-Reisebegrenzer
9 Schneckenwelle
10 Elektromotor
11 Reduzierstück
12 Getriebedeckel

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Maximal zulässige Temperatur
    130 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Versorgungsspannung
    220 V
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1331E-2W-F-H DN50-200 PN16 cast iron flanged with handle
nullElectric quarter-turn actuator ELEPHANT QT-N-xEM-O1-x-U1 HARK

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-46210DN100 QT-N-020EM16 bar €755,72 Ausverkauft
    D050-46211DN125 QT-N-020EM16 bar €827,31 Ausverkauft
    D050-46212DN150 QT-N-030EM16 bar €881,91 Ausverkauft
    D050-46213DN200 QT-N-060EM16 bar €1.100,37 Ausverkauft
    D050-46207DN50 QT-N-020EM16 bar €727,10 Ausverkauft
    D050-46208DN65 QT-N-020EM16 bar €750,51 Ausverkauft
    D050-46209DN80 QT-N-020EM16 bar €768,09 Ausverkauft
