Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-44902

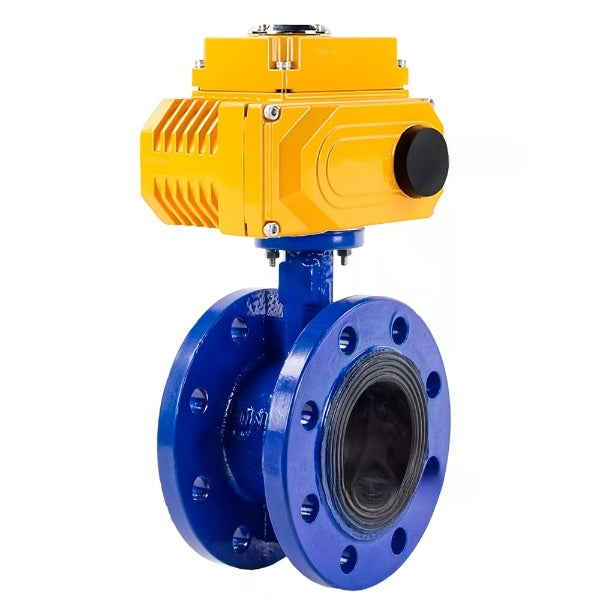

Wasser-Schmetterlingsventil Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, elektrischer Antrieb QT-N-хEM-A1 220V

€874,99
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Elephant WBV1331E-2W-F Absperrklappenventil ist dafür ausgelegt, als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen verwendet zu werden. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.
Vierteldreh-Elektroantriebe sind für die Fern- und Lokalsteuerung der Drehung des Absperrelements um 0° ~ 270° ausgelegt, beispielsweise bei Kugelhähnen usw.
Betriebsprinzip: Elektrische Antriebe werden direkt an Rohrleitungsarmaturen montiert. Die Einbaumaße entsprechen der internationalen Norm ISO 05211 / DIN3337. Vier Mikroschalter werden verwendet, um den Hub der Abtriebswelle durch die Endstellungen des Arbeitselements des Ventils zu begrenzen. Elektrische Antriebe sind für den Betrieb im Nenn-Kurzzeitbetrieb S2 ausgelegt.





Schmetterlingsventile Elephant WBV1331E-2W-F DN100-200 PN16 flansch, Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, Dichtung - EPDM, mit Vierteldreh-Elektroantrieb Elephant QT-N-xEM-A1-220VAC-U1 (4-20 mA)



Technische Merkmale von Schmetterlingsventilen Elephant WBV1331E-2W-F DN100-200 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 100-200 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -25 bis +130°C
Anwendung Wasserversorgung, Industrie, Heizsysteme
Anschlussart Flansch
Steuerungstyp Elektroantrieb
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Vierteldreh-Elektroantriebe Elephant QT-N-xEM-A1-220VAC-U1






Technische Merkmale von Vierteldreh-Elektroantrieben Elephant QT-N-xEM-A1-220VAC-U1:

Merkmal Bedeutung
Elektrischer Antriebstyp Vierteldrehung
Antriebsdrehmoment 150-400 Nm
Versorgungsspannung 220V
Anwendung Wasserversorgung, Industrie, Heizsysteme
Klimaleistung U1





Skizze der Abmessungen von Absperrklappen Elephant WBV1331E-2W-F DN100-200 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM




Gesamt- und Einbaumaße von Absperrklappen Elephant WBV1331E-2W-F DN100-200 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

Durchmesser L, mm D, mm D1, mm D2, mm nd, mm
DN50 108 165 125 99 4-18
DN65 112 185 145 118 4-18
DN80 114 200 160 132 8-18
DN100 127 220 180 156 8-18
DN125 140 250 210 184 8-18
DN150 140 285 240 211 8-22
DN200 152 340 295 266 12-22
DN250 165 405 355 319 12-26
DN300 178 460 410 370 12-26





Skizze der Abmessungen von Vierteldreh-Elektroantrieben Elephant QT-N-xEM-A1-220VAC-U1



Gesamt- und Einbaumaße der Vierteldreh-Elektroantriebe Elephant QT-N-xEM-A1-220VAC-U1:

Modell X, mm Z, mm Y, mm Hmm G, mm
QT-003 123 113 123 - -
QT-005 160 121 146 40 114
QT-008 188 127 145 40 114
QT-010 189 129 163 40 114
QT-015 189 129 163 40 114
QT-030 268 164 212 40 114
QT-040 268 164 212 40 114
QT-060 268 164 255 40 114





Skizze der Materialien von Absperrklappen Elephant WBV1331E-2W-F DN100-200 PN16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM



Materialien der Teile von Schmetterlingsventilen Elephant WBV1331E-2W-F DN100-200 PN 16 Gehäuse - Gusseisen GGG40, Scheibe - Edelstahl 304, EPDM:

NEIN. Teilename Material
1 Rahmen Gusseisen GGG40
2 Scheibe Edelstahl 304
3 Satteldichtung EPDM
4 Aktie Edelstahl SS 420
5 Hebel Gusseisen GGG40





Skizze der Vierteldreh-Elektroantriebe Elephant QT-N-xEM-A1-220VAC-U1



Design von Vierteldreh-Elektroantrieben Elephant QT-N-xEM-A1-220VAC-U1:

NEIN. Name
1 Abtriebswelle
2 Kabelschloss
3 Mechanischer Begrenzer
4 Handschlüssel
5 Rahmen
6 Modulare Box
7 Deckel
8 Sichtfenster
9 Staubschutz

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Maximal zulässige Temperatur
    130 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Steuersignal
    4-20 mA
  • Versorgungsspannung
    220 V

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1331E-2W-F-H DN50-200 PN16 cast iron flanged with handle
nullQuarter-turn actuator ELEPHANT QT-N-xEM-x1-x-U1 with feedback sensor and input control signal 4-20mA 0-10V
