Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-24836

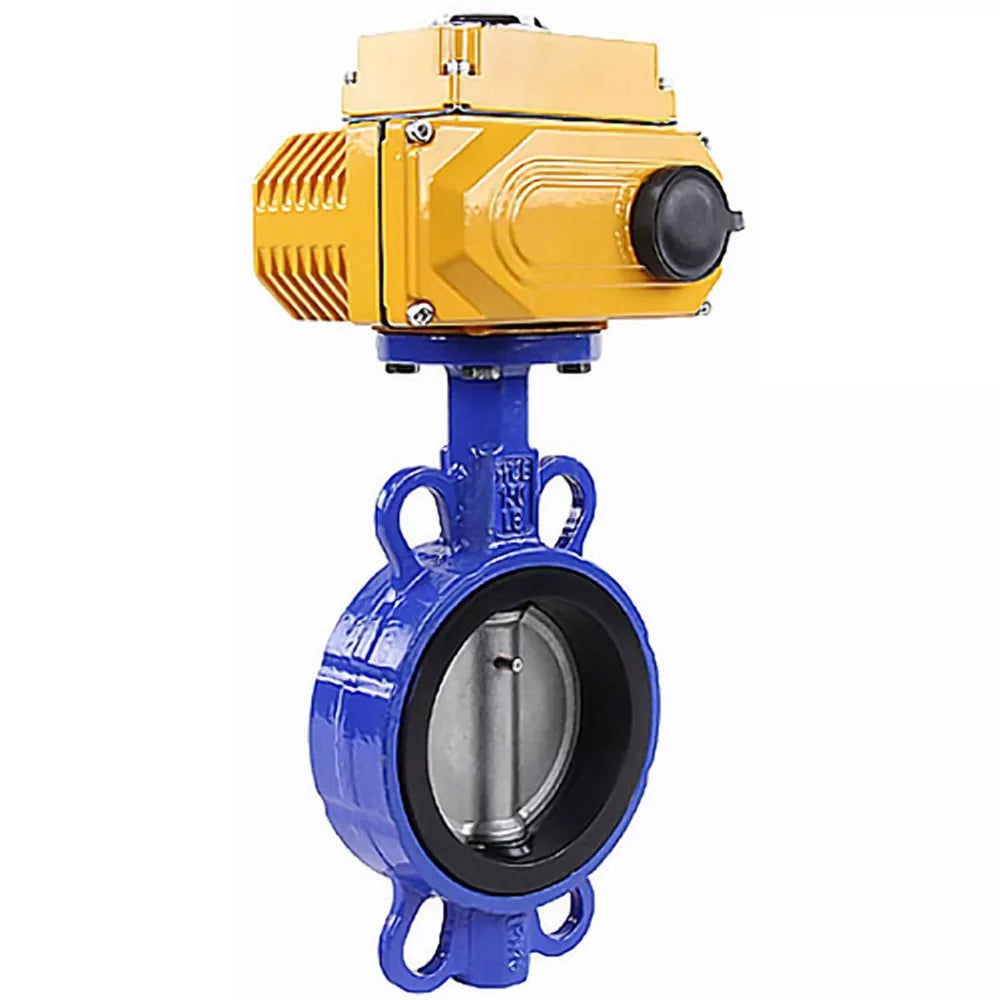

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA)

€707,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA) - DN100 QT-008 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen WBV1432E-2W-Fb QT-N-EM-A1-220VAC-U1 sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.





Technische Parameter der Butterfly-Ventile Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA):

Nennweite DN, mm 40 - 300
Arbeitsdruck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +90
Arbeitsmedium Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Durchflussrichtung doppelseitig
Verbindung zur Pipeline zwischengeflanscht
Korpusmaterial Gusseisen GGG50

Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA)





Abmessungen und Maße der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA):

DN A, mm B, mm C, mm ØD, mm d, mm G, mm CH (Stamm) ISO Drehmoment, Nm Gewicht, kg
40 105 55 33 75 10 30 9x9 F05 20 1.6
50 161 80 43 84.5 10 30 9x9 F05 23 2.2
65 175 89 45 104.5 10 30 9x9 F05 29 2.5
80 181 95 45 123.5 10 30 9x9 F05 39 2.9
100 200 114 52 139.5 10 30 11x11 F07 59 3.8
125 213 127 55 169.5 10 30 14x14 F07 84 5.8
150 226 139 55 196 10 30 14x14 F07 86 7.4
200 260 175 60 247 12 30 17x17 F10 220 12.5
250 292 203 68 304 12 40 22x22 F10 350 18.9
300 337 242 78 358 12 40 22x22 F10 420 27

Skizze Schmetterlingsventile WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA)





Materialien der Absperrklappen Elephant WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA):

Nr. Name Material
1 Körper Gusseisen GGG50
2 Scheibe 316L Stahl
3 Sitzdichtung EPDM
4 Oberer Schaft 316L Stahl
5 Unterer Schaft 316L Stahl
6, 11 Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Schaftdichtung NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Skizze der Teile und Materialien Absperrklappen WBV1432E-2W-Fb-H, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit elektrischem Antrieb QT-N-EM-A1-220VAC-U1 220V (4-20mA)

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Aktuatorzykluszeit
    30 Sek.
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    4-20 mA
  • Steuersignal
    4-20 Monate
  • Nennstromverbrauch
    0,25 A
  • Versorgungsspannung
    220 V
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1432E-2W-Fb-H
