Elephant | SKU: D050-41222

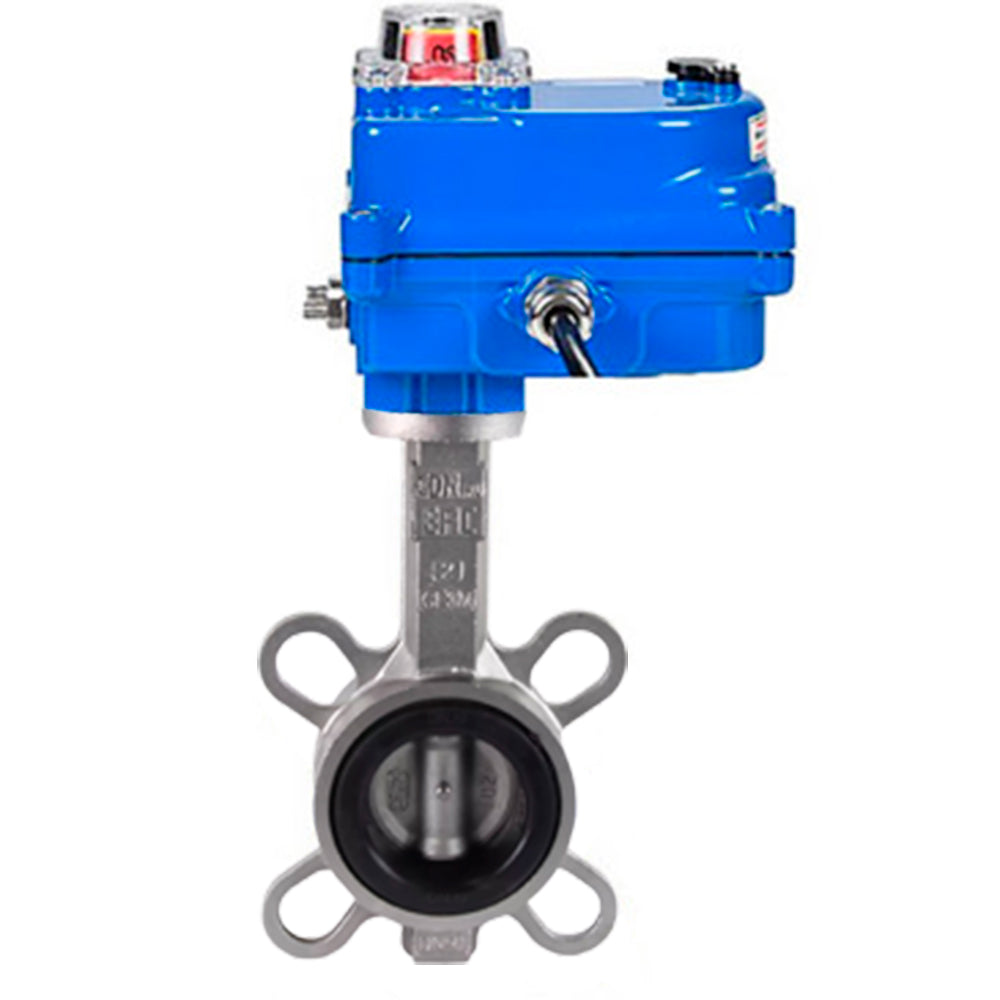

Wasser-Schmetterlingsventil Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb QT-N-003EM-O1 blau 24V

€265,61

inkl. MwSt. Versand wird beim Checkout berechnet.

Anschlussgröße

Druck

Produktvarianten

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Elektrische Vierteldreh-Antriebe sind für die Fern- und Ortssteuerung von Absperrarmaturen mit Vierteldreh-Absperrventilen ausgelegt. Sie werden in verschiedenen Wirtschaftszweigen eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Versorgungswesen usw.

Technische Parameter des Wasser-Absperrschmetterlingsventils lephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb QT-N-003EM-O1 blau 24V:

Merkmal	Wert
Ventiltyp	Drehscheibe
Durchmesser	50 mm
Nenndruck	16 bar
Arbeitstemperatur des Mediums	Von -10 bis +90°C
Anwendung	Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart	Zwischenflansch
Art der Steuerung	Elektrischer Antrieb
Dichtheitsklasse	A
Herstellungsland	China
Lebensdauer	10 Jahre
Garantie	12 Monate

Technische Merkmale der Vierteldrehungsantriebe Elephant QT-N-003EM-O1 blau 24V:

Parameter	Wert
Typ des elektrischen Stellantriebs	Vierteldrehung
Stellantriebsdrehmoment	30 Nm
Versorgungsspannung	24V
Umgebungstemperatur	Von -30 bis +60 °C
Anwendung	Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart	ISO 5211

Abmessungen und Einbaumaße des Wasser-Absperrschmetterlingsventils lephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb QT-N-003EM-O1 blau 24V:

Durchmesser	A, mm	B, mm	C, mm	Lochkreis, mm	ØD, mm	Hmm	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Gesamt- und Einbaumaße der Vierteldrehungsantriebe Elephant QT-N-003EM-O1 blau 24V:

Modell	L, mm	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	Hmm	MxM, mm
QT-N-003EM-O1 blau	121	79.93	20.16	25	35	25	35	110.2	11x11

Materialien der Teile des Wasser-Schmetterlingsventils lephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, elektrischer Antrieb QT-N-003EM-O1 blau 24V:

Nr.	Teilename	Material
1	Körper	Edelstahl 304
2	Scheibe	Edelstahl 304
3	Sitzdichtung	NBR
4	Stängel	Edelstahl SS 416
5	Handhaben	Kohlenstoffstahl

Spezifikation

Herkunftsland

China
Körpermaterial

Edelstahl AISI 304
Maximal zulässige Temperatur

90 °C
Verbindungstyp

kompakt geflanscht
Steuerungstyp

Elektrischer Antrieb
Betriebsumgebung

Wasser, Öle, Kohlenwasserstoffe
Anwendungen

Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Nenndruck

16 bar
Typ der Dichtung

NBR
Disc material

Edelstahl AISI 304
Explosionsgeschützt

NEIN
Manuelle Übersteuerung

Hexagon
Endschalter

Ja
Typ des elektrischen Stellantriebs

Vierteldrehung
Versorgungsspannung

24 V

Bewertungen (0)

Dokumentation

Butterfly valve Elephant WBV3131x-2W-Fb-H DN50-250 16 bar

Electric quarter-turn actuator ELEPHANT QT-N-003EM-O1-x-U1 blue
