Elephant  |  SKU: D040-08187

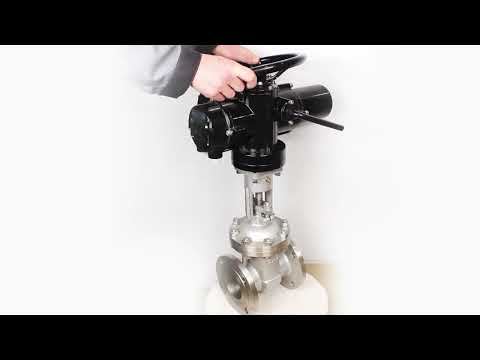

Wedge gate valves Elephant GVWR2434M-2W-F flanged, body - stainless steel 12X18H9TL, seal - metal, with OST flanges bare stem with OST flanges bare stem control - electric drive Elephant MT-N-EM-O2-220 -U1

€1.876,98
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The wedge gate valve is designed for installation as a shut-off device on pipelines for transportation of water, steam, oils, in relation to which the materials used in the gate valve are corrosion-resistant.

The multi-turn actuator is designed for automation of industrial valve control process and for determining the position of the valve shut-off body.





Dimensions and dimensions of wedge gate valves Elephant GVWR2434M-2W-F flanged, body - stainless steel 12X18H9TL

Size L, mm L1, mm D, mm D1, mm D2, mm
50 250 411 160 125 100
80 280 411 195 160 135
100 300 470 230 190 160
150 350 470 300 250 218
200 400 470 260 310 278
250 450 470 425 370 332
300 500 564 485 430 390

Sketch of dimensions and dimensions of wedge gate valves Elephant GVWR2434M-2W-F flanged, body - stainless steel 12X18H9TL, seal - metal





Table of parts and materials of wedge gate valves Elephant GVWR2434M-2W-F flanged, body - stainless steel 12X18H9TL, seal - metal

№ Name Material
1 Spindle nut brass
2 Sealing graphite
3 Bolt/nut steel St35
4 Stem steel 2cr13
5 Saddle steel WCB+D507
6 Wedge steel WCB+D507MO
7 Case 12Cr18Ni9TL steel

Sketch of parts and materials of wedge gate valves Elephant GVWR2434M-2W-F flanged, body - stainless steel 12X18H9TL, seal - metal





Technical parameters of the actuator Elephant

Name Significance
Power supply voltage 220 V
Ambient temperature, °C  -30 to +70
Type of actuator multiturn
Engine type asynchronous
Output shaft speed, rpm 18/24
Manual drive gear ratio 1:1
Cable entry waterproof G1/2
Enclosure protection class, IP 67
Automatic shut-off in open, closed and jammed positions have
Winding insulation type F
Ambient humidity, % ≤95 (at 25°C)
Explosion protection of the enclosure no





Dimensions and dimensions of the actuator Elephant

Model MT-N-010EM-O2-220-U1 MT-N-015EM-O2-220-U1 MT-N-020EM-O2-220-U1 MT-N-030EM-O2-220-U1 MT-N-045EM-O2-220-U1 MT-N-060EM-O2-220-U1
W, mm 334 334 365 365 433 433
H, mm 258 258 290 290 337 337
L, mm 411 411 470 470 564 564
DxD, mm 100x100 100x100 122x122 122x122 200x200 200x200
D1, mm 104 104 135 135 220 220
D2, mm 70 70 108 108 155 155
d1, mm 32 32 45 45 70 70
d2, mm 44 44 57 57 84 84
f, mm 8 8 15 15 22 22
h, mm 5 5 8 8 11 11
h1, mm 3 3 7 7 11 11
h2, mm 18 18 22 22 28 28

Sketch of dimensions and dimensions of actuator Elephant





Schematic diagram of the electric actuator Elephant

№ Name
1 Electric motor
2 Gearmotor
3 Worm gearbox
4 Worm
5 Handle
6 Torque mechanism
7 Set of disc springs
8 Opening indicator
9 Handling mechanism
10 Output shaft
11 Worm gearbox
12 Bevel gear

Sketch of the schematic diagram of the electric actuator Elephant



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 321
  • Maximal zulässige Temperatur
    560 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Dampf, Öle
  • Anwendungen
    Wasserversorgung
  • Nenn­druck
    25 bar

Bewertungen (0)

Dokumentation
nullWedge gate valve ELEPHANT GVWR2434M-2W-F-OST DN50-300 16 25 bar stainless steel flanged with OST-flange and bare stem under electric actuator
nullMulti-turn actuator ELEPHANT MT-N-xEM-O2-x-U1 five cam actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08187DN5016 bar €1.876,98 Ausverkauft
    D040-08188DN8016 bar €2.287,37 Ausverkauft
    D040-08183DN10016 bar €3.149,78 Ausverkauft
    D040-08184DN15016 bar €4.421,28 Ausverkauft
    D040-08185DN20016 bar €5.479,62 Ausverkauft
    D040-08186DN25016 bar €8.236,71 Ausverkauft
