Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflans – Valve Elephant
Elephant  |  SKU: D040-09202

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V

€1.728,31
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperrvorrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt. Das Funktionsprinzip des Absperrschieberventils besteht darin, das Schieberblatt (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweiten-Durchmessers der Rohrleitung wird der Fluss gestoppt, bei teilweisem Schließen wird der Fluss geregelt.

Elektrische Antriebe mit beidseitiger Kupplung der Typen GZ-A, GZ-B, GZ-B, GZ-B, GZ-G, GZ-D für allgemeine Zwecke werden zur Steuerung von Absperrventilen in Industrie-Rohrleitungen verwendet, die innen, unter einem Vordach und im Freien installiert sind.





Technische Merkmale der Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V:

Name Bedeutung
Anschlussart Zwischenflansch
Steuerungstyp elektrischer Antrieb
Anwendung Wasserversorgung, Industrie, Heizsysteme
Absperrschiebertyp Schieber
Arbeitstemperatur des Mediums, °C -30 bis 110
Dichtheitsklasse A
Medium Wasser
Herstellerland China
Lebensdauer, Jahre 10

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V





Abmessungen und Maße von Absperrschiebern Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V:

Größe H1, mm Hmm ⌀D, mm
DN50 273 309 300
DN65 298 309 300
DN80 325 309 300
DN100 363 309 300
DN125 403 309 300
DN150 432 309 300
DN200 520 369 400
DN250 617 369 400
DN300 736 369 400
DN400 945 - 400

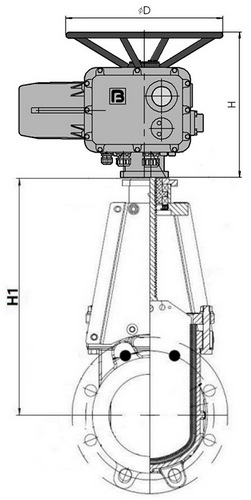

Skizzenmaße und Abmessungen Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V





Tabelle der Teile und Materialien für Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V:

Nr. Details Material
1 Körper Gusseisen GGG40
2 Sitzdichtung NBR
3 Schieber Edelstahl 304
4 Führungsdichtung PTFE
5 Siegel PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Futter WCB-Stahl
9 Stange 2Cr13-Stahl
10 Gestell Q235-Stahl
11 Rack-Oberplatte HT200 Gusseisen
12 Nuss Messing
13 Lager GCr15-Stahl
14 Anhang Q235-Stahl

Skizze der Teile und Materialien von Schieberventilen Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht zurückziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb GZ 380V





Technische Parameter von Mehrgangantrieben GZ 380V:

Name Bedeutung
Antriebstyp Mehrwindungen
Versorgungsspannung, V 380
Art der Verbindung zum Ventil OST 26-07-763-73
Gehäuseschutzklasse, IP 65
Explosionsschutz NEIN

Elektrische Mehrwendel-Antriebe GZ 380V





Abmessungen und Maße von Mehrgangantrieben GZ 380V:

Modell GZ-A.100 GZ-A.150 GZ-B.200 GZ-B.300 GZ-B.600
A, mm 273 273 282 282 334
B, mm 105 105 117 117 150
C, mm 137 137 170 170 98
Hmm 309 309 369 369 280
H1, mm 162 162 164 164 245
H2, mm 98 98 123 123 178
H3, mm - - - - 150
H4, mm - - - - 40
E, mm 116 116 127 127 174
F, mm 123 123 150 150 372
G, mm 32 32 61 61 50
D, mm 300 300 400 400 400
L, mm 324 324 322 322 425
R, mm 45 45 43 43 50
S, mm 65 65 70 70 50
T, mm 19 19 17 17 40
Q, mm - - - - 100

Skizze der Abmessungen und Maße von Mehrgangantrieben GZ 380V





Tabelle der Geräte von Mehrgangantrieben GZ 380V:
Nr. Ersatzteile
1 Elektromotor
2 Handrad Handradwelle
3 Schrägverzahntes Stirnrad
4 Hauptteil
5 Reisebegrenzer-Adapterwelle
6 Schalthebel
7 Abtriebswelle
8 Halbautomatische Kupplungsfeder
9 Schneckenrad
10 Schneckenwelle
11 Kupplungsscheiben-Federnsatz
12 Montageflansch
13 Beidseitig wirkende drehmomentbegrenzende Kupplung
14 Ausgangswellen-Hubbegrenzer
15 Ventiltorpositionsanzeige
16 Klemmenblöcke für Kontaktverbindungen
17 Vorderseite des Gehäuses
18 Fenster für die Anzeige der Ventiltorposition
19 Lokale Steuerungstasten ÖFFNEN (öffnen)/SCHLIESSEN (schließen)
20 Stecker

Skizze des Geräts der Mehrfachdrehaktuatoren GZ 380V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektroantrieb
  • Betriebsumgebung
    Wasser
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Sperrmaterial
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Endschalter
    NEIN
  • Typ des elektrischen Stellantriebs
    Multiturn
