Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflans – Valve Elephant
Elephant  |  SKU: D040-09228

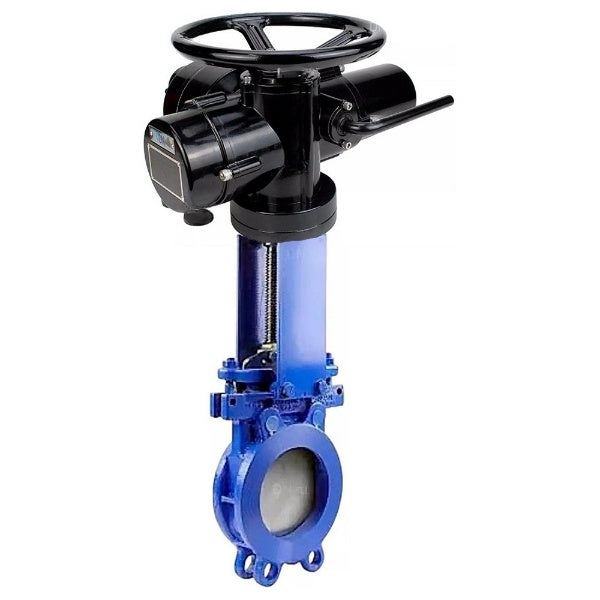

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1

€1.279,65
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperrvorrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt. Das Funktionsprinzip des Absperrschieberventils besteht darin, das Schieberblatt (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweiten-Durchmessers der Rohrleitung wird der Fluss gestoppt, bei teilweisem Schließen wird der Fluss geregelt.

Der Mehrgangantrieb ist dafür ausgelegt, den Prozess der Steuerung von Industrieventilen zu automatisieren sowie die Position des Ventilabsperrkörpers zu bestimmen.





Technische Merkmale der Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1:

Name Bedeutung
Anschlussart Zwischenflansch
Steuerungstyp elektrischer Antrieb
Anwendung Wasserversorgung, Industrie, Heizsysteme
Absperrschiebertyp Schieber
Arbeitstemperatur des Mediums, °C -30 bis 110
Dichtheitsklasse A
Medium Wasser
Herstellerland China
Lebensdauer, Jahre 10

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1





Abmessungen und Maße von Absperrschiebern Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1:

Größe H1, mm L, mm
DN50 273 411
DN65 298 411
DN80 325 411
DN100 363 411
DN125 403 411
DN150 432 411

Skizzenmaße und Abmessungen Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1





Tabelle der Teile und Materialien für Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1:

Nr. Details Material
1 Körper Gusseisen GGG40
2 Sitzdichtung NBR
3 Schieber Edelstahl 304
4 Führungsdichtung PTFE
5 Siegel PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Futter WCB-Stahl
9 Stange 2Cr13-Stahl
10 Gestell Q235-Stahl
11 Rack-Oberplatte HT200 Gusseisen
12 Nuss Messing
13 Lager GCr15-Stahl
14 Anhang Q235-Stahl

Skizze der Teile und Materialien von Schieberventilen Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit elektrischem Mehrgangantrieb MT-N-xEM-O2-380-U1





Technische Parameter der Mehrgangantriebe MT-N-xEM-O2-380-U1:

Name Bedeutung
Antriebstyp Mehrwindungen
Motortyp asynchron
Versorgungsspannung, V 380
Kabeleinführung wasserdicht G1/2
Automatische Abschaltung in den Positionen „offen“, „geschlossen“ und im Falle eines Blockierens. Ist
Gehäuseschutzklasse, IP 67
Art der Wicklungsisolation F
Umgebungstemperatur, °C -30 bis +70
Umgebungsfeuchtigkeit, % ≤95 (25 °C)
Gehäuseschutz gegen Explosion NEIN

Mehrstufige Aktuatoren MT-N-xEM-O2-380-U1





Abmessungen und Maße von Mehrgangantrieben MT-N-xEM-O2-380-U1:

Modell MT-N-005EM-O2-380-U1 MT-N-010EM-O2-380-U1 MT-N-015EM-O2-380-U1
B, mm 334 334 334
Hmm 258 258 258
L, mm 411 411 411
DxD, mm 100x100 100x100 100x100
D1, mm 104 104 104
D2, mm 70 70 70
d1, mm 32 32 32
d2, mm 44 44 44
f, mm 8 8 8
Hmm 5 5 5
h1, mm 3 3 3
h2, mm 18 18 18
4-M, mm 4-M12 4-M12 4-M12

Skizze der Abmessungen und Maße von Mehrgangantrieben MT-N-xEM-O2-380-U1





Tabelle des Geräts von Mehrgangantrieben MT-N-xEM-O2-380-U1:

Nr. Ersatzteile
1 Elektromotor
2 Getriebemotor
3 Schneckengetriebe
4 Wurm
5 Handhaben
6 Drehmomentmechanismus
7 Tellerfedersatz
8 Öffnungsanzeige
9 Bewegungsmechanismus
10 Abtriebswelle
11 Schneckengetriebe
12 Kegelradgetriebe

Skizze des Geräts der Mehrgangantriebe MT-N-xEM-O2-380-U1

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektroantrieb
  • Betriebsumgebung
    Wasser
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Sperrmaterial
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Endschalter
    NEIN
  • Typ des elektrischen Stellantriebs
    Multiturn
  • Nennstromverbrauch
    0,45 A

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKN1331N-2W-Fb-OST DN50- 400 16 10 6 bar cast iron interflanged WENZ with OSTflange and round stem under the electric actuator
nullMulti-turn actuator ELEPHANT MT-N-xEM-O2-x-U1 five cam actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-09228DN5016 bar €1.279,65 Ausverkauft
    D040-09229DN6516 bar €1.572,46 Ausverkauft
    D040-09230DN8016 bar €1.592,41 Ausverkauft
    D040-09231DN10016 bar €1.637,30 Ausverkauft
    D040-09232DN12510 bar €1.687,17 Ausverkauft
    D040-09233DN15010 bar €1.858,94 Ausverkauft
