Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflans – Valve Elephant
Elephant  |  SKU: D040-09212

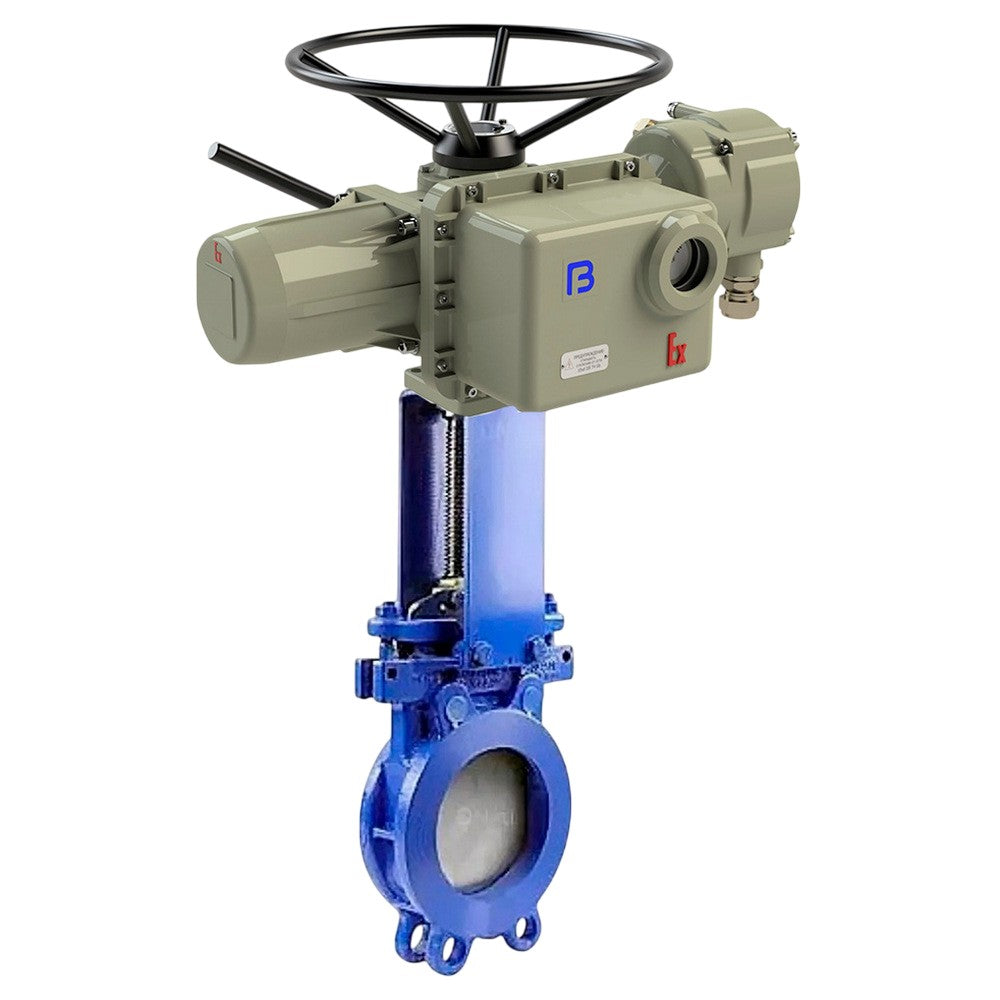

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V

€2.294,10
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperrvorrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt. Das Funktionsprinzip des Absperrschieberventils besteht darin, das Schieberblatt (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweiten-Durchmessers der Rohrleitung wird der Fluss gestoppt, bei teilweisem Schließen wird der Fluss geregelt.

Explosionsgeschützte elektrische Antriebe mit Explosionsschutzkennzeichnung 1ExdIIBT4, Mehrgangantriebe der Typen GZ-VA, VB, BB, VG, VD mit beidseitiger Drehmomentbegrenzungskupplung (Anschlussart an das Ventil - gemäß OST 26-07-763-73) werden zur Steuerung von Rohrleitungsabsperrventilen in der chemischen, Öl-, Gas- und Energieindustrie eingesetzt.





Technische Merkmale der Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V:

Name Bedeutung
Anschlussart Zwischenflansch
Steuerungstyp elektrischer Antrieb
Anwendung Wasserversorgung, Industrie, Heizsysteme
Absperrschiebertyp Schieber
Arbeitstemperatur des Mediums, °C -30 bis 110
Dichtheitsklasse A
Medium Wasser
Herstellerland China
Lebensdauer, Jahre 10

Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V





Abmessungen und Maße von Absperrschiebern Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V:

Größe H1, mm L, mm ⌀D, mm
DN50 273 616 300
DN65 298 616 300
DN80 325 616 300
DN100 363 616 300
DN125 403 616 300
DN150 432 616 300
DN200 520 617 400
DN250 617 617 400
DN300 736 617 400
DN400 945 797 400

Z

Skizzenmaße und Maße Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V





Tabelle der Teile und Materialien für Absperrschieber Elephant GVKN1331N-2W-Fb-OST beidseitig, zwischenflanschig, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V:

Nr. Details Material
1 Körper Gusseisen GGG40
2 Sitzdichtung NBR
3 Schieber Edelstahl 304
4 Führungsdichtung PTFE
5 Siegel PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Futter WCB-Stahl
9 Stange 2Cr13-Stahl
10 Gestell Q235-Stahl
11 Rack-Oberplatte HT200 Gusseisen
12 Nuss Messing
13 Lager GCr15-Stahl
14 Anhang Q235-Stahl

Skizze der Teile und Materialien von Schieberventilen Elephant GVKN1331N-2W-Fb-OST beidseitig, mit Zwischenflanschen, Spindel - nicht einziehbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - NBR, WENZ, mit explosionsgeschütztem Mehrgangantrieb GZ 380V





Technische Parameter explosionsgeschützter Mehrgangantriebe GZ 380V:

Name Bedeutung
Antriebstyp Mehrwindungen
Versorgungsspannung 380V
Art der Verbindung zum Ventil OST 26-07-763-73
Gehäuseschutzklasse, IP 65
Explosionsschutz 1ExdIIBT4

Explosionsgeschützte Mehrgangantriebe GZ 380V





Abmessungen und Maße explosionsgeschützter Mehrgangantriebe GZ 380V:

Modell GZ-VA.100 GZ-VA.150 GZ-VB.200 GZ-VB.300 GZ-VB.600
A, mm 285 285 295 295 342
B, mm 65 65 80 80 150
C, mm 160 160 190 190 247
D, mm 300 300 400 400 400
E, mm 238 238 244 244 98
F, mm 290 290 295 295 372
G, mm 100 100 130 130
Hmm 310 310 370 370 485
H1, mm 160 160 160 160 245
H2, mm 100 100 125 125 178
H3, mm 195 195 225 225 50
H4, mm 340 340 340 340 150
H5, mm - - - - 40
L, mm 326 326 322 322 425
R, mm 65 65 65 65 65
S, mm 65 65 65 65 65
T, mm 238 238 245 245 45
Q, mm - - - - 100

Skizze der Abmessungen und Maße explosionsgeschützter mehrgängiger Stellantriebe GZ 380V





Tabelle der explosionsgeschützten Mehrgangantriebe GZ 380V:

Nr. Ersatzteile
1 Elektromotor
2 Handrad
3 Stirnradgetriebe
4 Hauptteil
5 Reisebegrenzer-Adapterwelle
6 Schalthebel
7 Abtriebswelle
8 Halbautomatische Kupplungsfeder
9 Schneckenrad
10 Schneckenwelle
11 Kupplungsscheiben-Federsatz
12 Anschlusskastengehäuse
13 Beidseitig wirkende drehmomentbegrenzende Kupplung
14 Ausgangswellen-Hubbegrenzer
15 Ventiltorpositionsanzeige
16 Klemmenblock
17 Vorderseite des Gehäuses
18 Fenster für die Anzeige der Ventiltorposition
19 Klemmenkastendeckel

Skizze des Geräts der mehrgängigen explosionsgeschützten elektrischen Stellantriebe GZ 380V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Elektroantrieb
  • Betriebsumgebung
    Wasser
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Sperrmaterial
    Edelstahl AISI 304
  • Explosionsgeschützt
    1ExdIIBT4
  • Endschalter
    NEIN
  • Typ des elektrischen Stellantriebs
    Multiturn

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKN1331N-2W-Fb-OST DN50- 400 16 10 6 bar cast iron interflanged WENZ with OSTflange and round stem under the electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-09212DN5016 bar €2.294,10 Ausverkauft
    D040-09213DN6516 bar €2.319,03 Ausverkauft
    D040-09214DN8016 bar €2.338,98 Ausverkauft
    D040-09215DN10016 bar €2.383,87 Ausverkauft
    D040-09216DN12510 bar €2.433,74 Ausverkauft
    D040-09217DN15010 bar €2.778,55 Ausverkauft
    D040-09218DN20010 bar €3.579,16 Ausverkauft
    D040-09219DN25010 bar €3.962,18 Ausverkauft
    D040-09220DN3006 bar €4.463,33 Ausverkauft
    D040-09221DN4006 bar €7.341,03 Ausverkauft
