Elephant  |  SKU: D040-08800

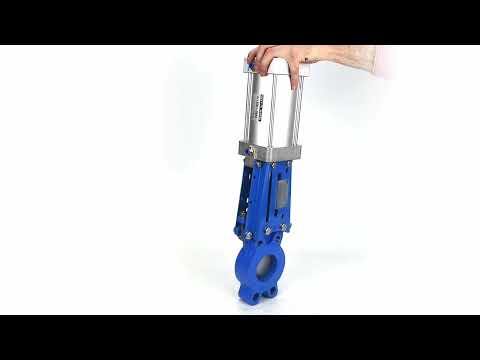

Absperrschieber Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ

€364,15
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperrvorrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt.

Das Funktionsprinzip des Absperrschiebers besteht darin, das Tor (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweiten-Durchmessers der Rohrleitung wird der Durchfluss gestoppt, bei teilweisem Schließen wird der Durchfluss geregelt.

Das Funktionsprinzip des pneumatischen Aktuators basiert auf der Bewegung des eingebauten Kolbens durch Druckluft, die dem System von einem Kompressor oder Tank zugeführt wird.





Technische Merkmale der Absperrschieber Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:

Parameter Werte
Nennweite DN, mm 50-300
Nenn­druck PN, bar DN50÷100 - 16
DN125÷250 - 10
DN300 - 6
Arbeitstemperatur des Mediums, °C -30 bis +110
Arbeitsmedium Wasser, leicht kontaminierte Flüssigkeiten mit dem Gehalt an
Schwebstoffe bis zu 5%
Dichtheitsklasse A
Steuerungstyp Pneumatikzylinder
Verbindung zur Pipeline zwischengeflanscht
Korpusmaterial Gusseisen GGG40 (analog BCh40)
Anwendung Wasseraufbereitungs- und Abwassersysteme, technische Netze (außer Trinkwasserversorgungssysteme)
Lebensdauer, Jahre 10

Absperrschieber Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ





Abmessungen und Maße von Absperrschiebern Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:

Größe DN50 DN80 DN100
DN, mm 50 80 100
L, mm 48 51 51
D, mm 165 200 220
D1, mm 125 160 180
D2, mm 99 132 156
H1 417 510 600
G, Zoll 1/2″ 1/2″ 1/2″
N - Do 4 – М16 8 – М16 8 – М16
T, mm 12 12 12
Ød, mm 18 18 18
⬤, mm 2 2 2
〇, mm 2 6 6
Gewicht, kg 7 12 12.5

Skizzenmaße und Maße Absperrschieber Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ





Tabelle der Teile und Materialien für Absperrschieber Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:

Nr. Teilename Material
1 Körper Gusseisen GGG40
2 Siegel EPDM
3 Ring Edelstahl AISI/SS 304
4 Schieber Edelstahl AISI/SS 304
5 Führungsdichtung PTFE
6 Stopfbuchspackung PTFE
7 Siegel WCB-Stahl
8 Patrone WCB-Stahl
9 Pneumatischer Zylinderstift 45+Cr-Stahl
10 Gestell Q235-Stahl
11 Schalten -
12 Rackkopf Gusseisen GGG40
13 Pneumatikzylinder -
14 Magnetspule -
15 Filter -
16 Keil Gusseisen GGG40

Skizze der Teile und Materialien von Schieberventilen Elephant GVKR1331E-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ





Haupttechnische Merkmale der Pneumatikzylinder SC 100x155 - SC 160x280:

Absperrschieber DN DN50 DN80 DN100
Pneumatischer Zylindermodell SC 100x75 SC 100x110 SC 100x130
Hauptmerkmale von Pneumatikzylindern
Pneumatischer Zylindermodell SC 100x75 SC 100x110 SC 100x130
Aktionstyp Doppelwirkung
Betriebsmedium Druckluft:
- bei Umgebungslufttemperatur von +5°C bis +50°C Taupunkt
10°C niedriger als die Umgebungstemperatur;
- Bei Temperaturen unter +5°C liegt der Taupunkt 5°C unter der Umgebungstemperatur.
Umgebungstemperatur
Montageart VA FB CA CB LB YB
Dämpfung einstellbar
Arbeitsdruckbereich, bar 1-9
Maximal zulässiger Druck, bar 13,5
Betriebstemperaturbereich, °C -5 ÷ 70
Geschwindigkeitsbereich, mm/s 50 - 800
Kolbendurchmesser, mm 100 100 100
Hub, mm 75 110 130
Hubdurchmesser, mm 25 25 25

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Industriewasser
  • Anwendungen
    Wasserversorgung, Wärmeversorgung, Industrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Sperrmaterial
    Edelstahl AISI 304
  • Explosionsgeschützt
    NEIN
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
