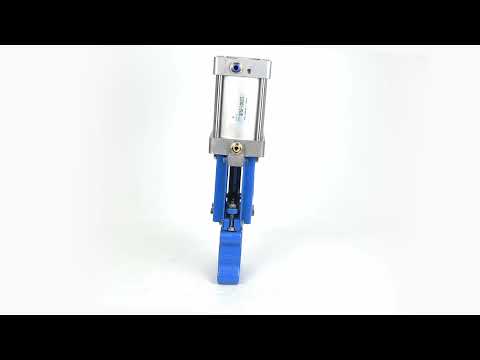

Absperrschieber Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ
Absperrschieber Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperrvorrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt.
Das Funktionsprinzip des Absperrschiebers besteht darin, das Tor (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweiten-Durchmessers der Rohrleitung wird der Durchfluss gestoppt, bei teilweisem Schließen wird der Durchfluss geregelt.
Das Funktionsprinzip des pneumatischen Aktuators basiert auf der Bewegung des eingebauten Kolbens durch Druckluft, die dem System von einem Kompressor oder Tank zugeführt wird.
Technische Merkmale von Absperrschiebern Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:
| Parameter | Werte |
| Nennweite DN, mm | 50-300 |
| Nenndruck PN, bar | DN50÷100 - 16 DN125÷250 - 10 DN300 - 6 |
| Arbeitstemperatur des Mediums, °C | -30 bis +300 |
| Arbeitsmedium | Wasser, Schlamm, viskos, pulverförmig und kristallisierte Medien, Säuren, Abwasser |
| Dichtheitsklasse | B |
| Steuerungstyp | Pneumatikzylinder |
| Verbindung zur Pipeline | zwischengeflanscht |
| Korpusmaterial | Gusseisen GGG40 (analog BCh40) |
| Anwendung | Wasseraufbereitungs- und Abwassersysteme, Versorgungsnetze (außer Trinkwasserversorgungssysteme |
| Lebensdauer, Jahre | 10 |
Absperrschieber Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ
Abmessungen und Maße von Absperrschiebern Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:
| Größe | DN50 | DN65 | DN80 | DN100 |
| DN, mm | 50 | 65 | 80 | 100 |
| L, mm | 48 | 48 | 51 | 51 |
| D, mm | 165 | 185 | 200 | 220 |
| D1, mm | 125 | 145 | 160 | 180 |
| D2, mm | 99 | 118 | 132 | 156 |
| H1 | 417 | 460 | 510 | 603 |
| G, Zoll | 1/2″ | 1/2″ | 1/2″ | 1/2″ |
| N - Do | 4 – М16 | 4 – М16 | 8 – М16 | 8 – М16 |
| T, mm | 12 | 12 | 12 | 12 |
| Ød, mm | 18 | 18 | 18 | 18 |
| ⬤, mm | 4 | 4 | 4 | 4 |
| 〇, mm | 0 | 0 | 4 | 4 |
| Gewicht, kg | 7 | 9.5 | 12 | 12.5 |
Skizzenmaße und Abmessungen Absperrschieber Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ
Tabelle der Teile und Materialien für Absperrschieber Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ:
| Nr. | Teilename | Material |
| 1 | Gehäuse | Gusseisen GGG40 |
| 2 | Schieber | Edelstahl AISI/SS 304 |
| 3 | Führungsdichtung | PTFE |
| 4 | Stopfbuchspackung | PTFE |
| 5 | Siegel | WCB-Stahl |
| 6 | Gestell | Q235-Stahl |
| 7 | Stift | Stahl 45 |
| 8 | Futter | WCB-Stahl |
| 9 | Pneumatischer Zylinderstift | Stahl 45+Cr |
| 10 | Schalten | - |
| 11 | Rackkopf | Gusseisen GGG40 |
| 12 | Pneumatikzylinder | - |
| 13 | Magnetspule | - |
| 14 | Filter | - |
| 15 | Keil | Gusseisen GGG40 |
Skizze der Teile und Materialien von Schieberventilen Elephant GVKR1331M-1W-Fb-2P-WENZ PN16 einseitig, zwischenflanschig, Spindel - verlängerbar, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl 304, Dichtung - EPDM, pneumatisch betätigt, WENZ
Haupttechnische Merkmale der Pneumatikzylinder SC 100x75 - SC 100x130:
| Absperrschieber DN | DN50 | DN65 | DN80 | DN100 | |
| Pneumatischer Zylindermodell | SC 100x75 | SC 100x85 | SC 100x110 | SC 100x130 | |
| Hauptmerkmale von Pneumatikzylindern | |||||
| Pneumatischer Zylindermodell | SC 100x75 | SC 100x85 | SC 100x110 | SC 100x130 | |
| Aktionstyp | Doppelwirkung | ||||
| Betriebsmedium | Druckluft: - bei Umgebungslufttemperatur von +5°C bis +50°C Taupunkt 10°C niedriger als die Umgebungstemperatur; - Bei Temperaturen unter +5°C liegt der Taupunkt 5°C unter der Umgebungstemperatur. Umgebungstemperatur |
||||
| Montageart | VA FB CA CB LB YB | ||||
| Dämpfung | einstellbar | ||||
| Arbeitsdruckbereich, bar | 1-9 | ||||
| Maximal zulässiger Druck, bar | 13,5 | ||||
| Betriebstemperaturbereich, °C | -5 ÷ 70 | ||||
| Geschwindigkeitsbereich, mm/s | 50 - 800 | ||||
| Kolbendurchmesser, mm | 100 | 100 | 100 | 100 | |
| Hub, mm | 75 | 85 | 110 | 130 | |
| Hubdurchmesser, mm | 25 | 25 | 25 | 25 | |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Industriewasser
-
AnwendungenWasserversorgung, Wärmeversorgung, Industrie
-
Nenndruck
-
Typ der Dichtung
-
Sperrmaterial
-
Explosionsgeschützt
-
Endschalter
-
Typ des pneumatischen Antriebs
