Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, di – Valve Elephant
Elephant  |  SKU: D050-81588

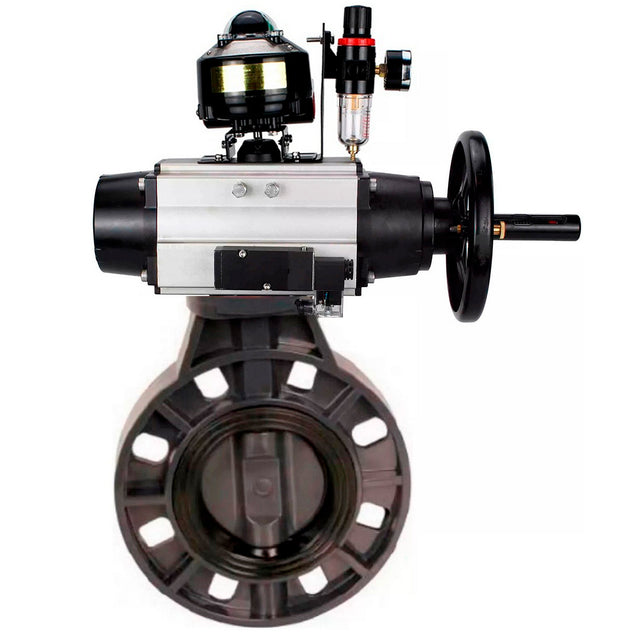

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with pneumatic actuator double action PA-DA-105-1, pneumatic distributor 4M310-08 24V, LSU APL-510N EX and ATU AFC2000

€446,59
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.

The rotary pneumatic actuator is designed to automate the process of controlling industrial valves.

The limit switch unit is an electrical device designed for opening and closing of the working circuit and for visualisation of the positions of the shut-off body of pipeline valves. In a sealed box, as a rule, there are two mechanical switches designed for voltage up to 250 V, which monitor the position of the actuator stem and signalise extreme positions.

The air treatment unit is designed to clean compressed air from moisture droplets and solid particles, remove condensate, automatically maintain the pressure at the set level, supply lubricant from the tank in the compressed air flow to the elements of the pneumatic system.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface, for installation of valves through holes in the housing.



Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Gate type rotary disk
Diameter 50-200 mm
Nominal pressure 10 bar
Working medium temperature 0 to +45 °C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type Compact flanged
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN50 DN65 DN80 DN100 DN125 DN150 DN200
D, mm 158 179 195 226.5 253.5 280 340
D1, mm 120.5 130.5 154 181 208 234 291.5
L, mm 45 45 48 54 63 69 89
H1, mm 98 110 131 155 169 185 231
n–Ød,
pcs-mm		 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5
ØD, mm 65 65 65 90 90 90 125
ØD1, mm 50 50 50 70 70 70 102
ØD2, mm 35.5 35.5 35.5 55.5 55.5 55.5 70.5
h, mm 3.5 3.5 3.5 3.5 3.5 3.5 3.5
H, mm 32 32 32 32 32 32 45
BxB, mm 9х9 9х9 9х9 11х11 14х14 14х14 17х17
N–Ød,
pcs-mm		 4–8 4–8 4–8 4–10 4–10 4–10 4–12

Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Disc UPVC
3 Seat seal EPDM
4 Rod Steel 45
5 Rod seal EPDM

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant pneumatic drives PA-DA-105-1:

Characteristic Meaning
Pneumatic drive type double acting
Control pressure 2-8 bar
Operating temperature from -20 to +80 °C
Angle of rotation 90±5°
Visual position indicator open / closed
Manual control flywheel
Air supply connection thread G1/4

Pneumatic drives Elephant PA-DA-105-1



Dimensions of Elephant pneumatic drives PA-DA-105-1:

Model A,
mm		 B,
mm		 C,
mm		 D,
mm		 G,
mm		 W,
mm
PA-DA-105-1 495 133 109.5 153 26 200

Sketch Pneumatic drives Elephant PA-DA-105-1



Technical parameters of Elephant limit switch APL-510N EX:

Characteristic Meaning
Terminal Block 8 cells 0.08-2.5mm2
Voltage 250V
Rated current 16A
Indicator Position CLOSED: red, OPEN: yellow
Ambient temperature from -20 to +66 °C
Cable Entry Thread 2 x NPT3/4"
Sensor two mechanical switches,
two proximity sensors
Body IP67/NEMA4 4X,7,9;
E EX d IIC T6

Limit switch Elephant APL-510N EX



Dimensions of Elephant limit switch APL-510N EX:

A, mm 118
B, mm 118
C, mm 138.4
D, mm 17
E, mm 19
F, mm 7
G, mm 3
H, mm 4
I, mm 59
J, mm 59
K, mm 59
L, mm 59
M, mm 121.4
Ød1, mm 50
Ød2, mm 5

Sketch Limit switch Elephant APL-510N EX



Technical parameters of Elephant water separator AFC2000:

Characteristic Meaning
Operating Pressure 8 bar
Maximum Pressure 10 bar
Adjustable Pressure Range 0.5-9 bar
Burst Pressure 15 bar
Operating Temperature from -5 to +60 °C
Air Connection 1/4"
Filtered Particle Size 40 µm
Oil Viscosity ISO VG 32

Water separator Elephant AFC2000



Dimensions of Elephant water separator AFC2000:

A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
H, mm 7
I, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5

Sketch Water separator Elephant AFC2000

Technical parameters of Elephant pneumatic distributor 4M310-08 24V:

Characteristic Meaning
Design spool type
Body material anodized aluminum
Mounting through holes in the housing
Ambient temperature +5 to +50 °C
Working pressure 1.5-8 bar
Nominal pressure 12 bar
Supply voltage 24V
Protection class IP65

Pneumatic distributor Elephant 4M310-08 24V



Dimensions of Elephant pneumatic distributor 4M310-08 24V:

Depth, mm 27
Height, mm 69
Width, mm 134.5

Sketch Pneumatic distributor Elephant 4M310-08 24V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Compact flanged
  • Steuerungstyp
    Pneumatic actuator
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    UPVC
  • Spannung
    24V
  • Elektropneumatischer Stellungsregler
    No
  • Pneumatischer Antrieb
    Yes
  • Manuelle Übersteuerung
    Steering wheel
  • Endschalter
    Yes
  • Handbuch-Assistent
    No
  • Typ des pneumatischen Antriebs
    Double acting
  • Drehwinkel
    90°
