Wasser-Schmetterlingsventil Elephant WBV0232E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-33857

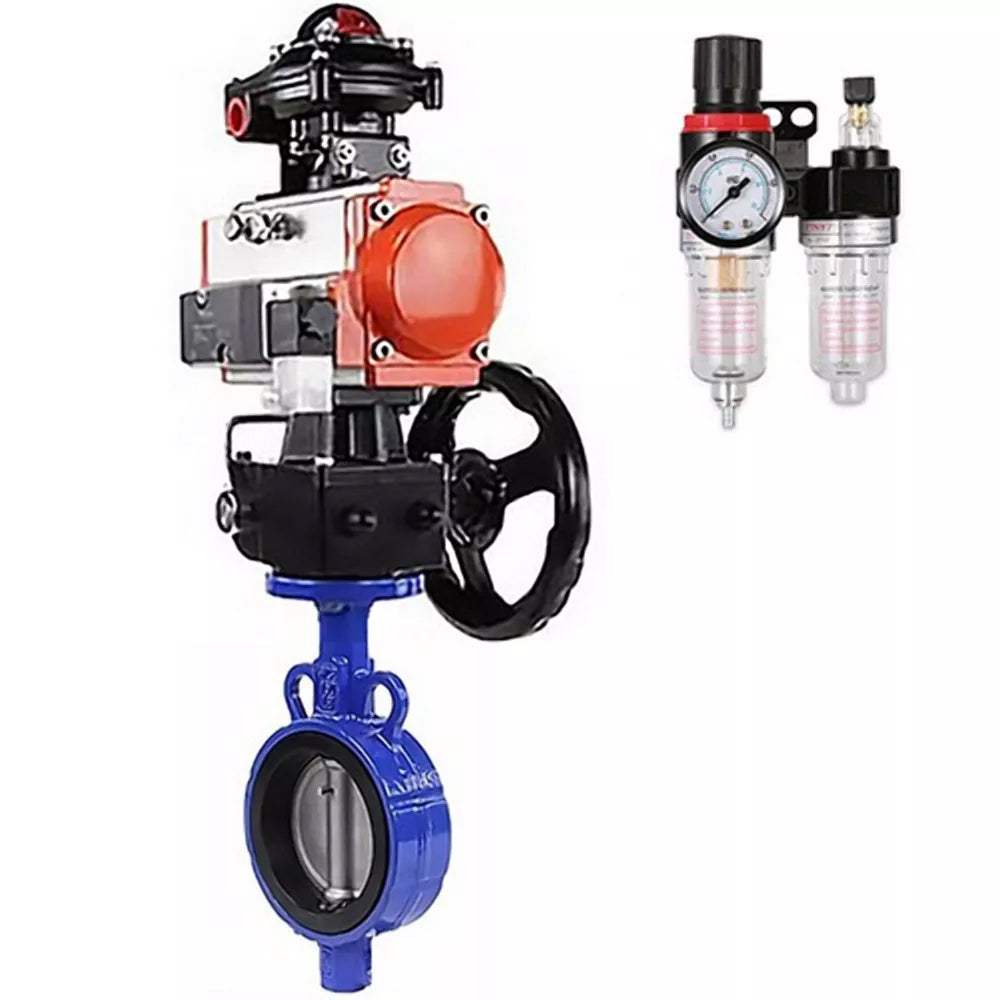

Wasser-Schmetterlingsventil Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-065, 4V320-08 220V, Handrad MON, LSU APL-210N, ATU AFC2000

€469,85
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit pneumatischem Doppelwirkungsantrieb PA-DA-065, 4V320-08 220V, Handrad MON, LSU APL-210N, ATU AFC2000 - DN25 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Der HDM-Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endlagen des Absperrkörpers des Ventils ausgelegt: Ventil, Hahn oder Scheibenschieber. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und ist mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält in der Regel zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extrempositionen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.





Technische Parameter der Wasser-Scheibenschieber Elephant WBV0232E-2W-Fb-H, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit doppeltwirkendem Pneumatikaktuator PA-DA-065, 4V320-08 220 V, Handrad MON, LSU APL-210N, ATU AFC2000:

Name Bedeutung
Arbeitsdruck, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis 120
Anwendung Wasserversorgung, Heizung
Verbindung zur Pipeline zwischengeflanscht
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Schmetterlingsventile WBV0232E-2W-Fb, mit pneumatischem Antrieb PA-DA, mit pneumatischem Ventil 4V320-08 220V, mit BCV APL-210N, mit manueller Übersteuerung MON, mit ATU AFC2000



Gesamt- und Einbaumaße der Elephant WBV0232E-2W-Fb-H Wasser-Scheibenabsperrventile, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit doppeltwirkendem Pneumatikaktuator PA-DA-065, 4V320-08 220 V, Handrad MON, LSU APL-210N, ATU AFC2000:

DN B, mm L, mm Hmm H2, mm E, mm B1, mm C, mm X, mm Y, mm
25 93 36 77 44.5 26 125 44 162 139
32 93 36 77 44.5 26 125 44 162 139

Skizze Schmetterlingsventile WBV0232E-2W-Fb, mit pneumatischem Antrieb PA-DA, mit pneumatischem Ventil 4V320-08 220V, mit ACB APL-210N, mit manueller Übersteuerung MON, mit ACB AFC200




Materialien der Teile Elephant WBV0232E-2W-Fb-H Wasser-Scheibenschieber, Gehäusematerial - Aluminiumlegierung, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, mit doppeltwirkendem Pneumatikaktuator PA-DA-065, 4V320-08 220 V, Handrad MON, LSU APL-210N, ATU AFC2000:

Nr. Teil Material
1 Körper Gusseisen GGG50
2 Scheibe Gusseisen mit hoher Festigkeit
3 Sitzdichtung EPDM
4 Oberer Schaft AISI 420 Stahl
5 Unterer Schaft AISI 420 Stahl
6,11 Sicherungsring AISI 201 Stahl
7 Staubtuch NBR
8 Schaftdichtung NBR
9 Wellendichtung AISI 201 Stahl
10 Stecker Plastik

Skizze der Teile und Materialien Schmetterlingsventile WBV0232E-2W-Fb, mit pneumatischem Antrieb PA-DA, mit pneumatischem Ventil 4V320-08 220V, mit BCV APL-210N, mit manueller Übersteuerung MON





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb



PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators



Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V



Technische Parameter des Handrads:

Name Wert
Klimaversion U,UHL,T,OM
Schutzart, IP 67
Anschlussart ISO 5211

Manueller Verdoppler



Abmessungen und Maße des Handrads:

Manuelles Verdopplermodell HDM-1
b1, mm 14
N, mm 22
b2, mm 14
M, mm 16
D1, mm 50
D2, mm 70
D3, mm 50
D4, mm 70
ØC, mm 88
C, mm 120
A, mm 90
F, mm 115
Y, mm 145
4-M1 4-M6
4-M2 4-M8
4-Ø1 4-Ø6,5
4-Ø2 4-Ø8,5
E, mm 70x70
B, mm 55
S, mm 53
K, mm 10
T, mm 145

Skizze der Abmessungen und Maße des Handrads



HDM Handrad Materialien:

Nr. Name Material
1 Stiel zur Montage des Pneumatikaktuators Stahl 45
2 Dichtungsring EPDM
3 Befestigungsfeder Federstahl
4 Obere Abschlussabdeckung Aluminiumlegierung
5 Schrauben Stahl 304
6 Sperrhalterung (Hauptstange) Stahl 304
7 Gehäuse Aluminiumlegierung
8 Dichtungsring EPDM
9 Getriebe Gusseisen BCh50
10 Übergangskupplung Gusseisen BCh40
11 Getriebeschaft Gusseisen BCh40

Skizze der Teile und Materialien des Handrad-Verstärkers





Technische Parameter des Endschalterelements APL-210N:

Name Wert
Modell der Endschaltereinheit APL-210N
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-210N



Abmessungen und Maße der APL-210N Endschaltereinheit:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5



Hauptparameter der AFC2000 Luftbehandlungseinheit:

Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Aufbrechdruck, bar 15
Luftanschluss 1/4”
Betriebstemperatur, °C -5 bis +60
Partikelgröße filtern, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0,395
Set-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Luftbehandlungseinheit AFC2000

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Aluminiumlegierung
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    25 Nm
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullLimit switch unit ELEPHANT APL-210N
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV0232E-2W-Fb-H DN25-32 16 bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
