Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-35477

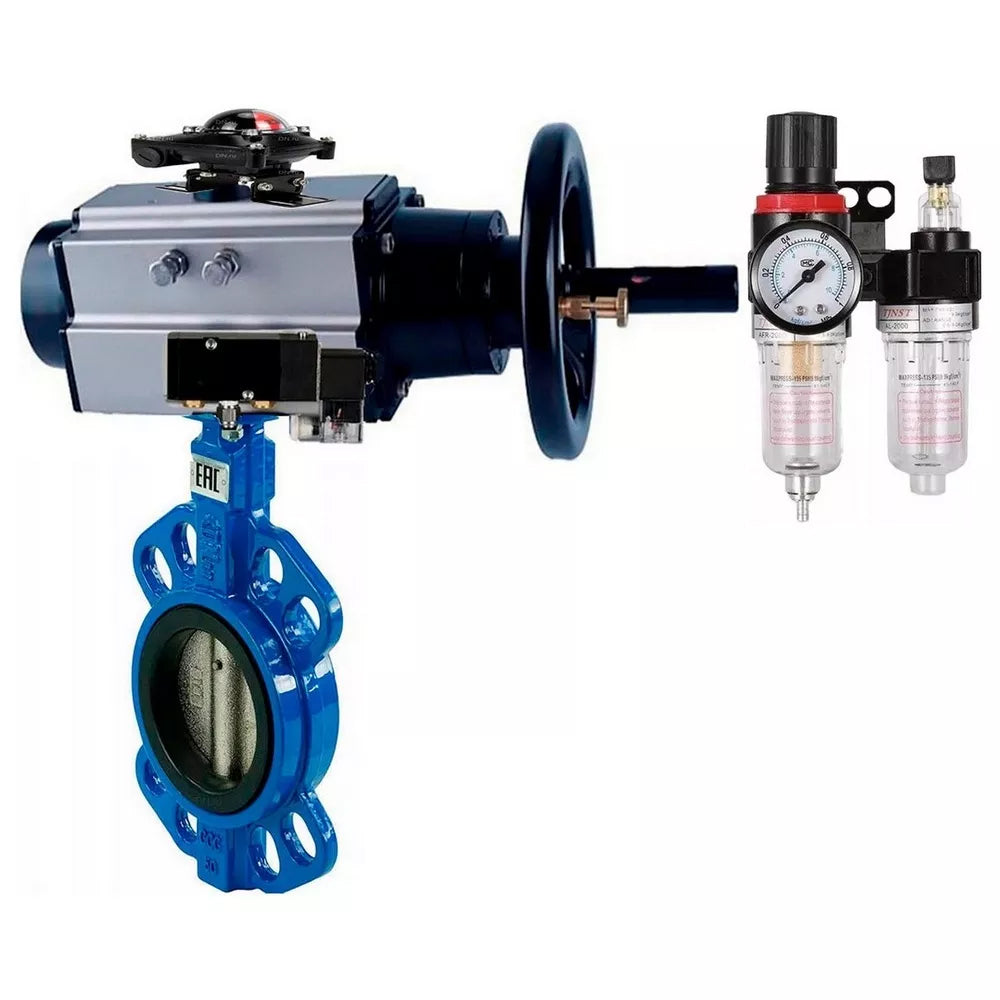

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000

€468,85
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000 - DN125 220V / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Pneumatische Drehaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant Pneumatikaktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe werden zur Steuerung in pneumatischen Systemen verwendet, die eine NAMUR-Andockfläche für die Installation von Antrieben durch Durchgangslöcher im Gehäuse besitzen.

Die APL-410N EX Endschalter-Einheit ist für die visuelle und elektrische Signalisierung der Endlagen des Ventilabsperrkörpers ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle verbunden - DIN-Standard. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und die Endlagen signalisieren. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf dem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.





Technische Parameter der Butterfly-Ventile Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit doppeltwirkendem Pneumatikaktuator PA-DA, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000:

Name Bedeutung
Arbeitsdruck, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis 90
Anwendung Wasserversorgung, Heizung
Verbindung zur Pipeline zwischengeflanscht
Tortyp Drehscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000





Abmessungen und Maße der Absperrschieber Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit doppeltwirkendem Pneumatikaktuator PA-DA, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000:

DN A, mm B, mm A1, mm B, mm Ich, mm C, mm
125 178 125 495 200 162 139
150 191 140 495 200 162 139

Skizze Schmetterlingsventile WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb Doppelwirkung PA-DA, 4M310-08 220V, LSU APL-410N EX, ATU AFC2000





Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators





Technische Merkmale des Pneumatikventils 4m310-08 220V:

Design Spulentyp
Nenn-Druck PN, MPa (kg/cm2) 1,2 (12)
Arbeitsdruck, bar 1,5...8
Arbeitsmedium gefilterte Druckluft
Umgebungstemperatur t, ⁰C +5 bis +50
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Ist
Schutzgrad IP 65
Montage durch Löcher im Gehäuse
Gehäusematerial eloxiertem Aluminium
Ansprechzeit 0,05 s





Technische Parameter des Grenzschalterelements APL-410N EX:

Name Wert
Modell der Endschaltereinheit APL-410N EX
Maximale Spannung des Endschalters, V 250
Arbeitstemperatur, °C -40 bis +80
Lebensdauer, Jahre 10

Endschalter-Einheit APL-410N EX



Abmessungen und Maße des APL-410N EX: Endschaltereinheit:

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8





Hauptparameter der AFC2000 Luftbehandlungseinheit:

Betriebsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Aufbrechdruck, bar 15
Luftanschluss 1/4”
Betriebstemperatur, °C -5 bis +60
Partikelgröße filtern, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0,395
Set-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Luftbehandlungseinheit AFC2000

Spezifikation

  • Herkunftsland
    China
  • Körpermaterial
    Grauguss GG25
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L
  • Explosionsgeschützt
    Ja
  • Drehmoment
    101 Nm
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    Ja
  • Feedback sensor
    Endschalter
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
