Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-34432

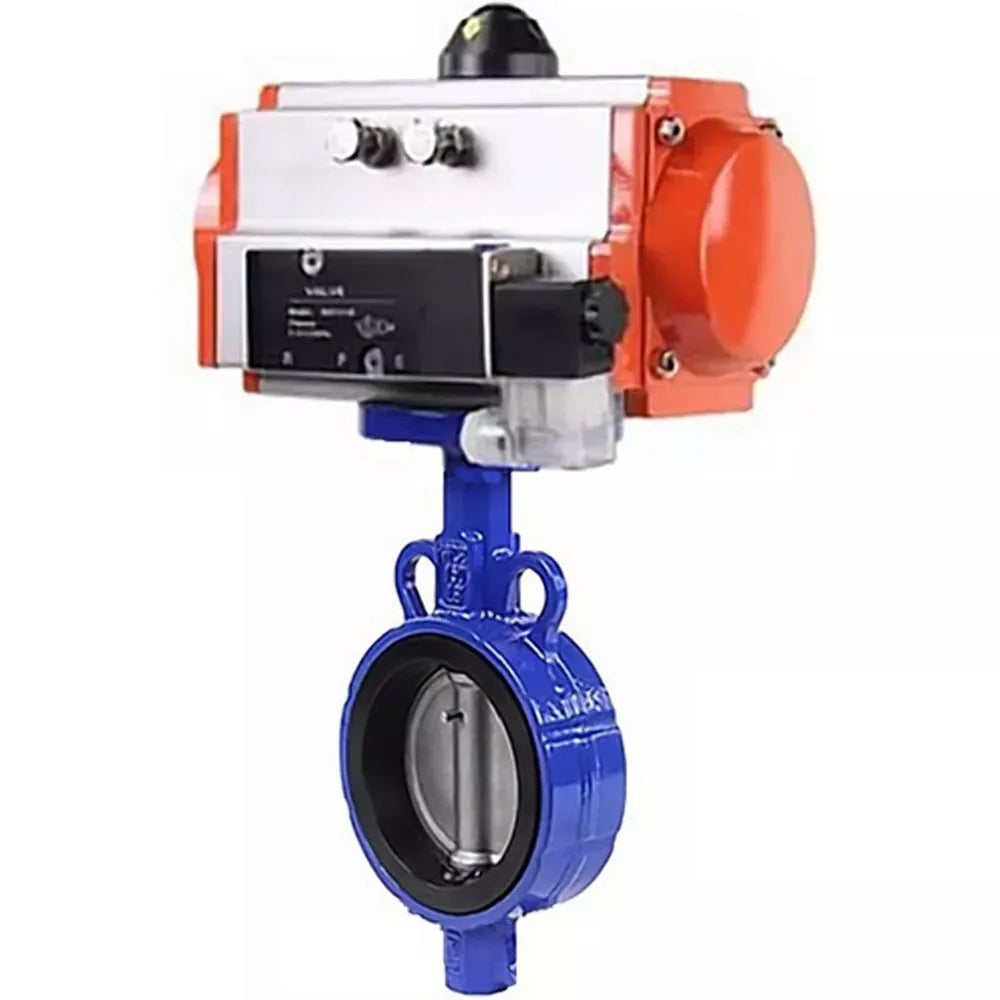

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V

€278,20
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.





Technische Parameter der Butterfly-Ventile Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit doppeltwirkendem Pneumatikaktuator PA-DA, 4V320-08 220V:

Name Bedeutung
Arbeitsdruck, bar 16
Arbeitstemperatur des Mediums, °C von -20 bis 120
Anwendung Wasserversorgung, Heizung
Verbindung zur Pipeline zwischengeflanscht
Tortyp Schwenkscheibe
Steuerungstyp pneumatischer Antrieb
Herstellerland China

Absperrklappen WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V





Abmessungen und Maße von Absperrklappen Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit doppeltwirkendem Pneumatikaktuator PA-DA, 4V320-08 220V:

DN B, mm L, mm Hmm H2, mm E, mm B1, mm D, mm X, mm Y, mm
40 55 33 174 105 26 152 40 162 139
50 80 43 174 161 26 152 50 162 139
65 89 45 174 175 26 189 65 162 139
80 95 45 174 181 26 189 80 162 139
100 114 52 174 200 26 189 100 162 139
125 127 55 174 213 36 210 125 162 139
150 139 55 174 226 36 210 150 162 139
200 175 60 174 260 38 310 200 162 139
250 203 68 174 292 38 390 250 162 139
300 242 78 174 337 38 390 300 162 139

Skizze Schmetterlingsventile WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Antrieb Doppelwirkung PA-DA, 4V320-08 220V





Materialien der Absperrklappen Elephant WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit doppeltwirkendem Pneumatikaktuator PA-DA, 4V320-08 220V:

Nr. Teilename Material
1 Körper Gusseisen GG25
2 Sitzdichtung NBR
3 Scheibe Edelstahl 316L
4 Stange Edelstahl AISI 416
5 Stift Edelstahl AISI 420
6 Ärmel PTFE
7 O-Ring NBR
8 Platte Kohlenstoffstahl

Skizze der Teile und Materialien Absperrklappen WBV1132N-2W-Fb-H, Gehäusematerial - Grauguss GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Pneumatikventils 4V320-08 220V:

Name Bedeutung
Art des Pneumatikventils Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Gesamtleistung, Va 4.5
Kontrolle beidseitig elektromagnetisch
Betriebsfrequenz, Zyklen/Sek 5

Pneumatisches Ventil 4V320-08 220V





Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Grauguss GG25
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Beschichtungstyp
    unbeschichtet
  • Disc material
    Edelstahl AISI 316L
  • Drehmoment
    68 Nm
  • Manuelle Übersteuerung
    NEIN
  • Endschalter
    NEIN
  • Feedback sensor
    NEIN
  • Versorgungsspannung
    220 V
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullButterfly valve Elephant WBV1132N-2W-Fb-H DN40-300 16 Bar
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-34432DN10016 bar €278,20 0 Auf Lager
    D050-34460DN12516 bar €332,73 0 Auf Lager
    D050-34488DN15016 bar €363,13 0 Auf Lager
    D050-34516DN20016 bar €593,12 0 Auf Lager
    D050-34544DN25016 bar €771,61 0 Auf Lager
    D050-34572DN30016 bar €1.195,81 0 Auf Lager
    D050-34627DN4016 bar €183,08 0 Auf Lager
    D050-34628DN5016 bar €200,12 0 Auf Lager
    D050-34656DN6516 bar €211,42 0 Auf Lager
    D050-34684DN8016 bar €269,85 0 Auf Lager
