Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Font – Valve Elephant
Elephant  |  SKU: D050-45351

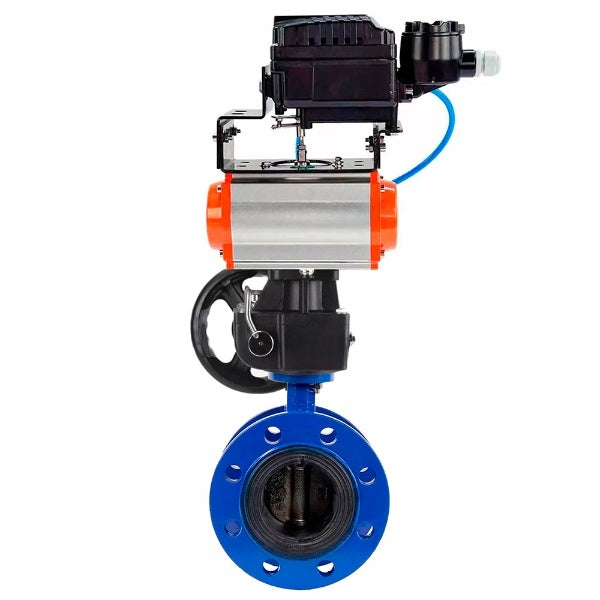

Vanne papillon d'eau Elephant WBV1331E-2W-FH, matériau du corps - Fonte GGG40/EN-GJS-400-15, matériau du disque - Acier inoxydable AISI 304, joint - EPDM, actionneur pneumatique PA-DA double action, positionneur YT-1000RSN avec rétroaction, volant MON

€1.188,72
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das WBV1331E-2W-F Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert. Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn.

PA-DA-XXX doppeltwirkende pneumatische Drehaktuatoren und PA-SA-XXX pneumatische Drehaktuatoren mit Rückstellfeder sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Der elektropneumatische Drehpositionssteller wird zur Steuerung pneumatischer Drehaktuatoren mittels eines elektrischen Reglers oder Steuersystems mit analogem Gleichstrom-Ausgangssignalbereich von 4 bis 20 mA verwendet.

Funktionsprinzip: Der Steller arbeitet auf der Grundlage der Kraftbalance. Der Steller verwendet eine Düsenschlitzvorrichtung und einen Rückkopplungs-Servomechanismus (ein System aus Federn und Hebeln), um die Steuer- und Rückkopplungskräfte auszubalancieren, wenn der pneumatische Antrieb (Ventil) die Position erreicht, die dem Steuersignal entspricht.

Der MON Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.





Technische Parameter des Water Butterfly Valve Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Merkmal Bedeutung
Tortyp Drehscheibe
Durchmesser 50-300 mm
Nenndruck 16 bar
Arbeitstemperatur des Mediums -25 bis +130°C
Anwendung Wasserversorgung, Industrie, Heizsysteme
Anschlussart Flansch
Steuerungstyp pneumatischer Antrieb
Dichtungsklasse A
Herstellerland China
Lebensdauer 10 Jahre
Garantie 12 Monate.

Absperrklappen WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsregler YT-1000RSN mit Rückmeldung, Handrad MON





Abmessungen und Maße von Absperrklappen Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Durchmesser L, mm D, mm D1, mm D2, mm n-d, mm
DN50 108 165 125 99 4-18
DN65 112 185 145 118 4-18
DN80 114 200 160 132 8-18
DN100 127 220 180 156 8-18
DN125 140 250 210 184 8-18
DN150 140 285 240 211 8-22
DN200 152 340 295 266 12-22
DN250 165 405 355 319 12-26
DN300 178 460 410 370 12-26

Skizze Schmetterlingsventile WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsregler YT-1000RSN mit Rückmeldung, Handrad MON





Werkstoffe von Schmetterlingsventilen Elephant WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Nr. Teilename Material
1 Körper Gusseisen GGG40
2 Scheibe Edelstahl 304
3 Sitzdichtung EPDM
4 Stängel Edelstahl SS 420
5 Handhaben GGG40 Gusseisen

Skizze der Teile und Materialien Absperrklappen WBV1331E-2W-F-H, Gehäusematerial - Gusseisen GGG40/EN-GJS-400-15, Scheibenmaterial - Edelstahl AISI 304, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung, Stellungsregler YT-1000RSN mit Rückmeldung, Handrad MON





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter von elektropneumatischen Drehpositionsgebern:

Name Wert
Steuersignal Eingang, mA 4 ~ 20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4~7
Hebelwegwinkel 0~90°
Druckluftanschlussgewinde 1/4″
Anschlussgewinde für Druckmessgerät 1/8″
Kabelverschraubung G1/2″
Schutzart IP66
Druckluftdurchflussrate, l/min 3
Ausgangs-Luftstromrate, l/min 80
Gehäusematerial Aluminiumguss

Elektropneumatische Drehpositionssteller





Abmessungen und Maße von elektropneumatischen Drehpositionsgebern:

Positionierermodell YT-1000RSN
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
B, mm 26
X, mm 32
Y, mm 9
Z, mm 24

Skizze der Abmessungen und Maße von elektropneumatischen Drehpositionsgebern





Technische Parameter des Handrads MON:

Name Wert
Klimaversion U,UHL,T,OM
Schutzart, IP 67
Anschlussart ISO 5211
Manueller Doppler MON





Abmessungen und Maße des Handrads MON:

Modell MON1-250-T26-ISO MON2-450-T28-ISO MON3-700-T38-ISO MON4-1200-T54-ISO
b1, mm 14 17 22 27
N, mm 22 22 28 32
b2, mm 14 17 22 27
M, mm 16 18 22 30
D1, mm Ø50 Ø70 Ø102 Ø102
4-M1, mm 4-M6 4-M8 4-M10 4-M10
D2, mm Ø70 Ø102 Ø125 Ø125
4-M2, mm 4-M8 4-M10 4-M12 4-M12
E, mm 70x70 95x95 114x114 129x129
D3, mm Ø50 Ø70 Ø102 Ø125
4-Ø1, mm 4-Ø6,5 4-Ø8,5 4-Ø10,5 4-Ø12,5
D4, mm Ø70 Ø102 Ø125 Ø140
4-Ø2, mm 4-Ø8,5 4-Ø10,5 4-Ø12,5 4-Ø16,5
A, mm 90 125 140 188.5
B, mm 55 64 71 93
ØC, mm Ø88 Ø110 Ø129 Ø174
F, mm 115 135 166 202
T, mm 44 62.5 70 94
Y, mm 145 178 212 280
Hmm 120 133 180 195
S, mm 53 56.5 68.7 84
K, mm 10 13 12.5 15
Ø Handrad, mm 180 200 280 320
Skizze der Abmessungen und Maße des MON-Handrads MON





MON Handradmaterialien:

Nr. Name Material
1 Stiel zur Montage des Pneumatikaktuators Stahl 45
2 Dichtungsring EPDM
3 Befestigungsfeder Federstahl
4 Obere Abschlussabdeckung Aluminiumlegierung
5 Schrauben Stahl 304
6 Sperrhalterung (Hauptstange) Stahl 304
7 Gehäuse Aluminiumlegierung
8 Dichtungsring EPDM
9 Getriebe Gusseisen BCh50
10 Übergangskupplung Gusseisen BCh40
11 Getriebeschaft Gusseisen BCh40

Materialien des Handrads

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Maximal zulässige Temperatur
    130 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Anwendungen
    Wasserversorgung, Industrie, Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    NEIN
  • Steuersignal
    4-20 mA
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with without feedback for pneumatic rotary actuators control signal 4-20 mA without explosion protection
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with or without feedback
nullButterfly valve Elephant WBV1331E-2W-F-H DN50-200 PN16 cast iron flanged with handle
nullHandwheel ELEPHANT MONx-x-x-ISO for pneumatic actuators and quarter-turn valves
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-45351DN10016 bar €1.188,72 Ausverkauft
    D050-45352DN12516 bar €1.341,78 Ausverkauft
    D050-45353DN15016 bar €1.396,49 Ausverkauft
    D050-45354DN20016 bar €1.731,13 Ausverkauft
    D050-45348DN5016 bar €1.160,05 Ausverkauft
    D050-45349DN6516 bar €1.183,50 Ausverkauft
    D050-45350DN8016 bar €1.201,12 Ausverkauft
