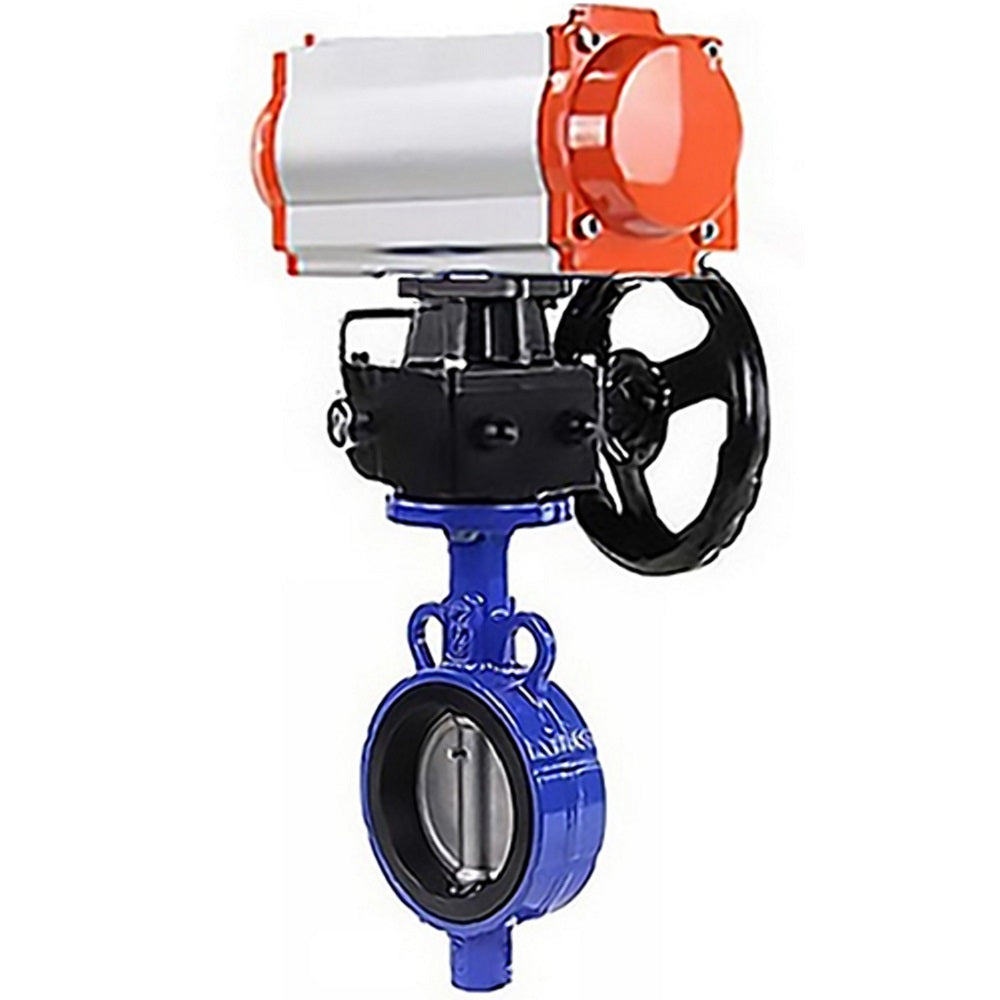

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-53188

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkung Handrad MON

€359,63
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist dafür ausgelegt, als Absperr- oder Regelventil zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen verwendet zu werden.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Elephant pneumatische Drehaktuatoren, doppeltwirkende PA-DA-XXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen bei einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.
Ein manueller Verdoppler mit Schneckengetriebe und Untersetzungsgetriebe HDM ermöglicht es, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum manueller Übersteuerungsaufgaben zu bieten.





Technische Merkmale von Absperrklappen Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, pneumatischer Antrieb PA-DA Doppelwirkend Handrad MON

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 40-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -20 bis +110°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
Anschlussart Zwischenflansch
Steuerungstyp pneumatischer Antrieb
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Rotations-Pneumatikaktuatoren Elephant doppeltwirkend PA-DA-XXX



Technische Merkmale der Elephant doppeltwirkenden Dreh-Pneumatikaktuatoren PA-DA-XXX:

Merkmal Bedeutung
Pneumatischer Antriebstyp doppeltwirkend
Antriebsdrehmoment 24-526 Nm
Nenndruck 12 bar
Arbeitsdruck 2...8 bar
Maximaler Partikeldurchmesser weniger als 30 µm2
Arbeitsumfeld gefilterte Druckluft oder nicht aggressive Gase, Öle
Einstellbereich ±5° für die Rotation bei 0° und 90°
Luftversorgung G1/4"
Anschlussart ISO 5211


Elektropneumatische Drehpositionssteller Elephant YT-1000RSN ohne Rückmeldung



Technische Merkmale der elektropneumatischen Drehpositionsgeber Elephant YT-1000RSN ohne Rückmeldung:

Merkmal Bedeutung
Modell des elektropneumatischen Stellungsreglers YT-1000RSN
Eingangssignalsteuerung 4-20 mA
Innenwiderstand 250 ± 15 Ohm
Eingangsdruck 1.4-7 bar
Hebelwegwinkel 0-90°
Druckluftanschlussgewinde 1/4"
Anschlussgewinde für Druckmessgerät 1/8"
Kabeleinführung G1/2"
Schutzart IP66
Betriebstemperatur von -20°C bis +70°C
Zulässige Umgebungsfeuchtigkeit 10-90RH
Linearität ±1 %
Hysterese ±1 %
Empfindlichkeit ±0,2 %
Wiederholbarkeit ±0,5 %
Druckluftverbrauch 3 l/min (bei einem Druck von 1,4 bar)
Luftstrom am Auslass 80 l/min (bei einem Druck von 1,4 bar)
Korpusmaterial Aluminiumguss





Reducers (manuelle Backups) Elephant MON



Technische Merkmale von Getrieben (manuelle Backups) Elephant MON:

Merkmal Bedeutung
Arbeitszeit intermittierend, reversibel
Arbeitsumfeld gefilterte Druckluft oder nicht aggressive Gase, Öle
Betriebstemperatur von -20°C bis +80°C
Klimaleistung U, UHL, T, OM
Bewegen mechanischer Anschlag 0-90°
Schutzgrad IP67
Anschlussart ISO 5211
Anwendung Wasserversorgung, Heizung, Feuerlöschung, Heizpunkte
Drehmoment 250-1200 Nm




Skizze der Abmessungen von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM



Gesamt- und Einbaumaße von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:

Durchmesser L, mm Hmm H1, mm D2, mm D1, mm nd, mm
DN40 43 147 70 92 125 4-23
DN50 43 147 70 92 125 4-23
DN65 46 155 76 110 145 4-23
DN80 46 164 92 121 160 8-20
DN100 52 175 106 153 180 4-23
DN125 56 194 119 176 210 4-23
DN150 56 206 132 207 240 4-25
DN200 60 237 162 259 295 4-25
DN250 68 282 200 316 355 4-28
DN300 78 311 225 370 410 4-28





Skizze der Abmessungen von drehbaren pneumatischen Antrieben Elephant doppeltwirkend PA-DA-XXX



Gesamt- und Einbaumaße der doppeltwirkenden pneumatischen Drehantriebe Elephant PA-DA-XXX:

Modell A, mm B, mm C, mm D, mm E, mm F, mm G, mm M, mm N, mm O, mm P, mm
PA-DA(SA)-052 108 153 30 41 72 26 15 80 30 34 20
PA-DA(SA)-065 125 174 36 46 89 26 15 80 30 34 20
PA-DA(SA)-083 152 216 46 55 109 26 15 80 30 34 20
PA-DA(SA)-105 189 279 55 64 134 26 25 80 30 41 20
PA-DA(SA)-130 210 308 67.5 70 157 36 25 80 30 62 30
PA-DA(SA)-140 268 405 76 77 174 36 30 130 30 62 30
PA-DA(SA)-160 310 465 87.5 87.5 199 38 30 130 30 62 30
PA-DA(SA)-210 390 542 113 113 257 38 40 130 30 79 30
PA-DA(SA)-270 510 722 146 146 333 38 52 130 30 79 30





Skizze der Abmessungen von elektropneumatischen Drehpositionsgebern Elephant YT-1000RSN ohne Rückmeldung





Gesamt- und Einbaumaße der elektropneumatischen Drehpositionssteller Elephant YT-1000RSN ohne Rückmeldung:

A, mm 224.3
B, mm 165.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8





Skizze der Abmessungen von Getrieben (manuelle Sicherungen) Elephant MON

Gesamt- und Einbaumaße der Getriebe (manuelle Backups) Elephant MON:

Modell D1, mm D2, mm D3, mm D4, mm C, mm M, mm b1, mm N, mm b2, mm A, mm B, mm F, mm T, mm Y, mm Hmm S, mm K, mm
HDM-1 50 70 50 70 88 16 14 22 14 90 55 115 44 145 120 53 10
HDM-2 70 102 70 102 110 18 17 22 17 125 64 135 62.5 178 133 56.5 13
HDM-3 102 125 102 125 129 22 22 28 22 140 71 166 70 212 180 68.7 12.5
HDM-4 102 125 125 140 174 30 27 32 27 188.5 93 202 94 280 195 84 15





Skizze der Materialien von Absperrklappen für abrasive Medien Elephantu WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM


Materialien der Teile von Schmetterlingsventilen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:

NEIN. Teilename Material
1 Rahmen Gusseisen QT450
2 Scheibe Edelstahl 316L
3 Satteldichtung EPDM + verschleißfestes Material (Siliclone+Graphit)
4 Aktie Stahl 2Cr13





Skizze der Dreh-Pneumatikaktuatoren Elephant mit Rückstellfedern PA-SA-XXX



Konstruktion von Dreh-Pneumatikaktuatoren Elephant mit Rückstellfedern PA-SA-XXX:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium



Skizze der Getriebe (manuelle Sicherungen) Elephant MON



Materialien der Getriebeteile (manuelle Sicherungen) Elephant MON:

NEIN. Name Material
1 Stange zur Montage eines pneumatischen Antriebs Stahl 45
2 Dichtungsring EPDM
3 Verriegelungsfeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Befestigungsbügel (Hauptstange) Stahl 304
7 Rahmen Aluminiumlegierung
8 Dichtungsring EPDM
9 Reduzierstück Gusseisen VCh50
10 Übergangskupplung Gusseisen VCh40
11 Getriebestange Gusseisen VCh40



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Aggressive Medien, Schleifmittel
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°
