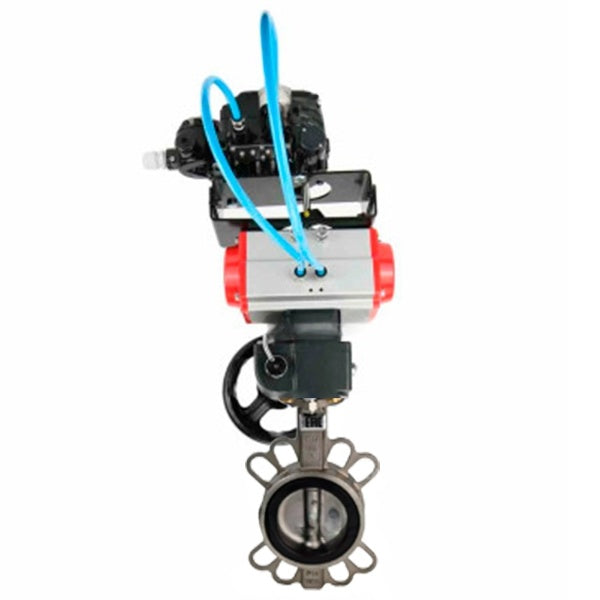

Water Butterfly Valve Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Ede
Elephant  |  SKU: D050-42688

Water Butterfly Valve Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON

€820,56
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen sind für den Einsatz als Absperr- oder Regelventile zur Steuerung von Durchflüssen in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.

Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.

PA-DA-XXX doppeltwirkende pneumatische Drehaktuatoren und PA-SA-XXX pneumatische Drehaktuatoren mit Rückstellfeder sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Der elektropneumatische Drehpositionssteller wird zur Steuerung pneumatischer Drehaktuatoren mittels eines elektrischen Reglers oder Steuersystems mit analogem Gleichstrom-Ausgangssignalbereich von 4 bis 20 mA verwendet.

Funktionsprinzip: Der Steller arbeitet auf der Grundlage der Kraftbalance. Der Steller verwendet eine Düsenschlitzvorrichtung und einen Rückkopplungs-Servomechanismus (ein System aus Federn und Hebeln), um die Steuer- und Rückkopplungskräfte auszubalancieren, wenn der pneumatische Antrieb (Ventil) die Position erreicht, die dem Steuersignal entspricht.

Der HDM-Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.





Technische Parameter des Water Butterfly Valve Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Merkmal Bedeutung
Tortyp Drehscheibe
Durchmesser 50-250 mm
Nenndruck 16 bar
Arbeitstemperatur des Mediums -10 bis +90°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp pneumatischer Antrieb
Dichtungsklasse A
Herstellerland China
Lebensdauer 10 Jahre
Garantie 12 Monate.

Absperrklappen WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsregler YT-1000RSN mit Rückmeldung, Handrad MON




Abmessungen und Maße der Absperrklappen Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Durchmesser A, mm B, mm C, mm Lochkreis, mm ØD, mm Hmm Q°
DN50 72.5 130.5 43 125 19 220 45
DN65 77.5 146.5 46 145 19 220 45
DN80 92 156 46 160 19 220 22.5
DN100 109 168.5 52 180 19 260 22.5
DN125 127 190.5 56 210 19 260 22.5
DN150 141 213.5 56 240 23 260 22.5
DN200 166 246.5 60 295 23 - 15
DN250 203 283 68 355 28 - 15

Skizze Absperrklappen WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsregler YT-1000RSN mit Rückmeldung, Handrad MON





Materialien der Absperrklappen Elephant WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON:

Nr. Teilename Material
1 Körper Edelstahl 304
2 Scheibe Edelstahl 304
3 Sitzdichtung NBR
4 Stängel Edelstahl SS 416
5 Handhaben Kohlenstoffstahl

Skizze der Teile und Materialien Absperrklappen WBV3131N-2W-Fb-H, Gehäusematerial - Edelstahl AISI 304, Scheibenmaterial - Edelstahl AISI 304, Dichtung - NBR, pneumatischer Antrieb PA-DA Doppelwirkung, Positionsgeber YT-1000RSN mit Rückmeldung, Handrad MON





Technische Daten der PA-DA Pneumatikaktuatoren:

Design Doppelwirkung
Nenn­druck PN, bar 12
Arbeitsdruck, bar 2...8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C - 20 bis +80 - 40 bis +80 (Niedertemperaturversion) - 20 bis +160 (in trockener Luft)
Einstellbereich ± 5 ° für die Rotation bei 0 ° und 90 °
Manuelle Übersteuerung Ist
Positionsanzeige offen/geschlossen
Betriebsumgebung innen und außen. (Alle internen und externen Teile sind korrosionsgeschützt beschichtet)


PA-DA pneumatischer Antrieb





PA-DA pneumatischer Antriebskomponenten-Materialien:

Nr. Name Material
1 Gehäuse extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium
Teile- und Materialskizze des PA-DA Pneumatikaktuators





Technische Parameter des Handrads MON:

Name Wert
Klimaversion U,UHL,T,OM
Schutzart, IP 67
Anschlussart ISO 5211
Manueller Doppler MON





Abmessungen und Maße des Handrads MON:

Modell MON1-250-T26-ISO MON2-450-T28-ISO MON3-700-T38-ISO MON4-1200-T54-ISO
b1, mm 14 17 22 27
N, mm 22 22 28 32
b2, mm 14 17 22 27
M, mm 16 18 22 30
D1, mm Ø50 Ø70 Ø102 Ø102
4-M1, mm 4-M6 4-M8 4-M10 4-M10
D2, mm Ø70 Ø102 Ø125 Ø125
4-M2, mm 4-M8 4-M10 4-M12 4-M12
E, mm 70x70 95x95 114x114 129x129
D3, mm Ø50 Ø70 Ø102 Ø125
4-Ø1, mm 4-Ø6,5 4-Ø8,5 4-Ø10,5 4-Ø12,5
D4, mm Ø70 Ø102 Ø125 Ø140
4-Ø2, mm 4-Ø8,5 4-Ø10,5 4-Ø12,5 4-Ø16,5
A, mm 90 125 140 188.5
B, mm 55 64 71 93
ØC, mm Ø88 Ø110 Ø129 Ø174
F, mm 115 135 166 202
T, mm 44 62.5 70 94
Y, mm 145 178 212 280
Hmm 120 133 180 195
S, mm 53 56.5 68.7 84
K, mm 10 13 12.5 15
Ø Handrad, mm 180 200 280 320
Skizze der Abmessungen und Maße des MON-Handrads MON





MON Handradmaterialien:

Nr. Name Material
1 Stiel zur Montage des Pneumatikaktuators Stahl 45
2 Dichtungsring EPDM
3 Befestigungsfeder Federstahl
4 Obere Abschlussabdeckung Aluminiumlegierung
5 Schrauben Stahl 304
6 Sperrhalterung (Hauptstange) Stahl 304
7 Gehäuse Aluminiumlegierung
8 Dichtungsring EPDM
9 Getriebe Gusseisen BCh50
10 Übergangskupplung Gusseisen BCh40
11 Getriebeschaft Gusseisen BCh40

Materialien des Handrads





Technische Parameter von elektropneumatischen Drehpositionsgebern:

Name Wert
Steuersignal Eingang, mA 4 ~ 20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4~7
Hebelwegwinkel 0~90°
Druckluftanschlussgewinde 1/4″
Anschlussgewinde für Druckmessgerät 1/8″
Kabelverschraubung G1/2″
Schutzart IP66
Druckluftdurchflussrate, l/min 3
Ausgangs-Luftstromrate, l/min 80
Gehäusematerial Aluminiumguss

Elektropneumatische Drehpositionssteller





Abmessungen und Maße von elektropneumatischen Drehpositionsgebern:

Positionierermodell YT-1000RSN
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
B, mm 26
X, mm 32
Y, mm 9
Z, mm 24

Skizze der Abmessungen und Maße von elektropneumatischen Drehpositionsgebern

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Öle, Kohlenwasserstoffe
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Manuelle Übersteuerung
    Handrad
  • Endschalter
    NEIN
  • Steuersignal
    4-20 mA
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with without feedback for pneumatic rotary actuators control signal 4-20 mA without explosion protection
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with or without feedback
nullButterfly valve Elephant WBV3131x-2W-Fb-H DN50-250 16 bar
nullHandwheel ELEPHANT MONx-x-x-ISO for pneumatic actuators and quarter-turn valves
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
