Elephant  |  SKU: D090-02071

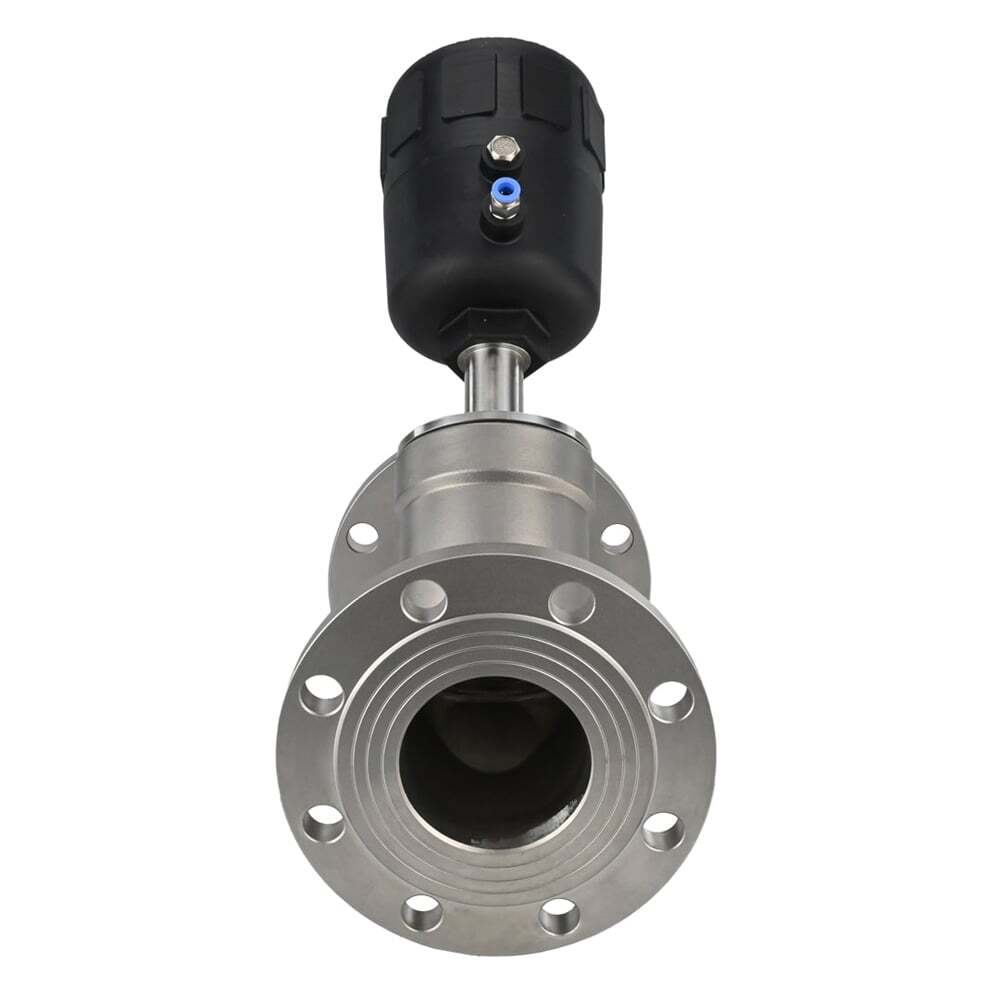

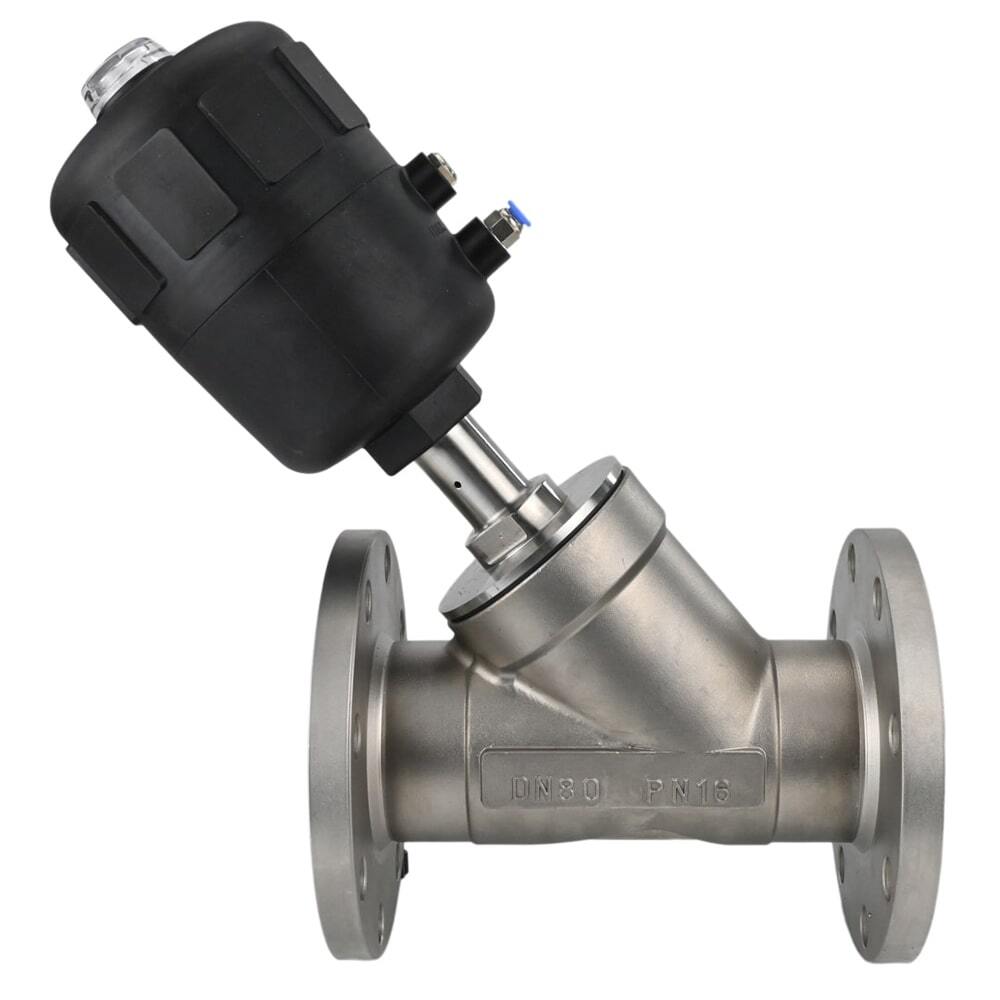

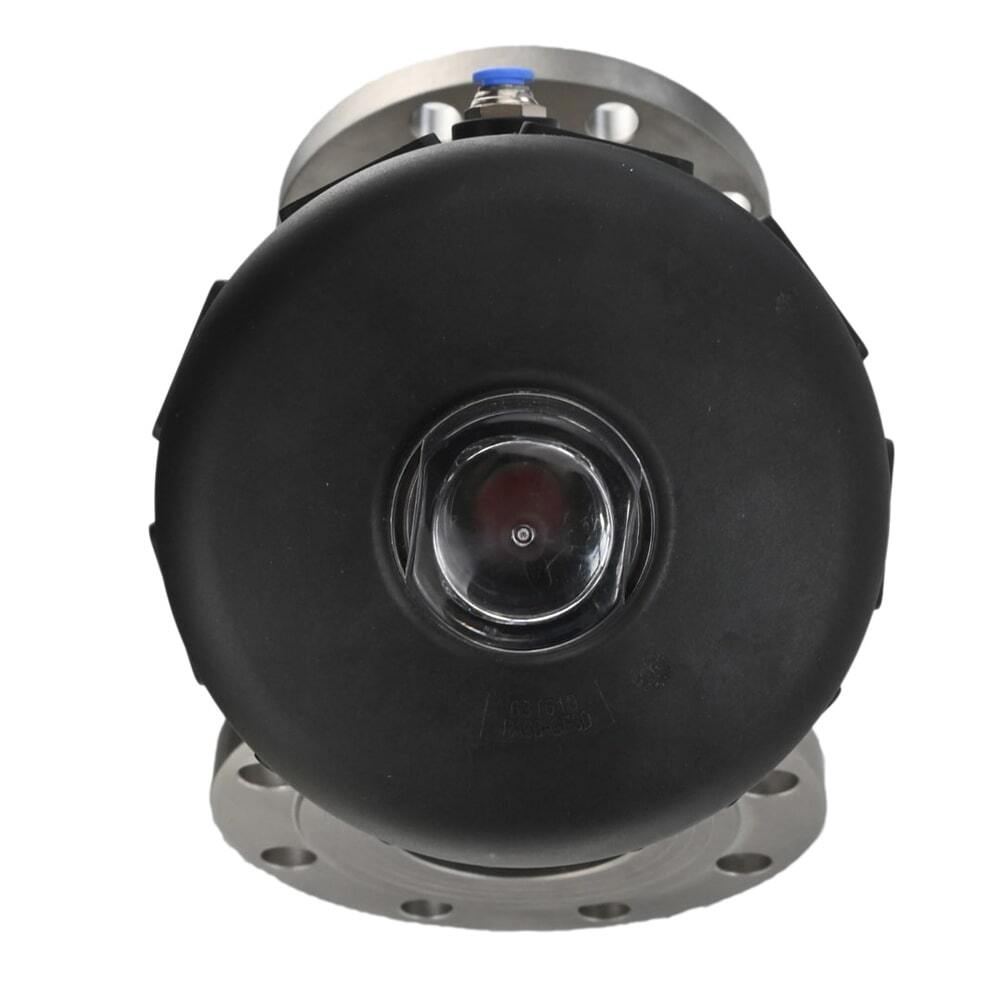

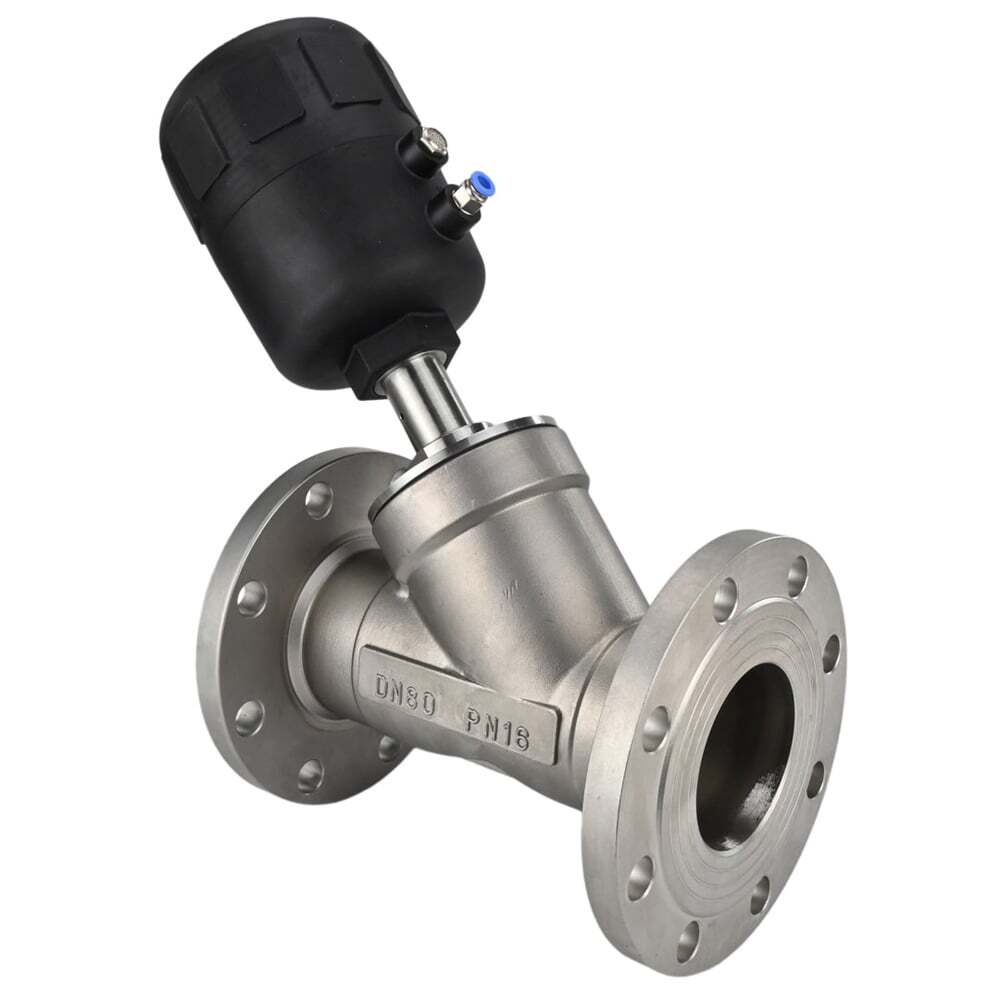

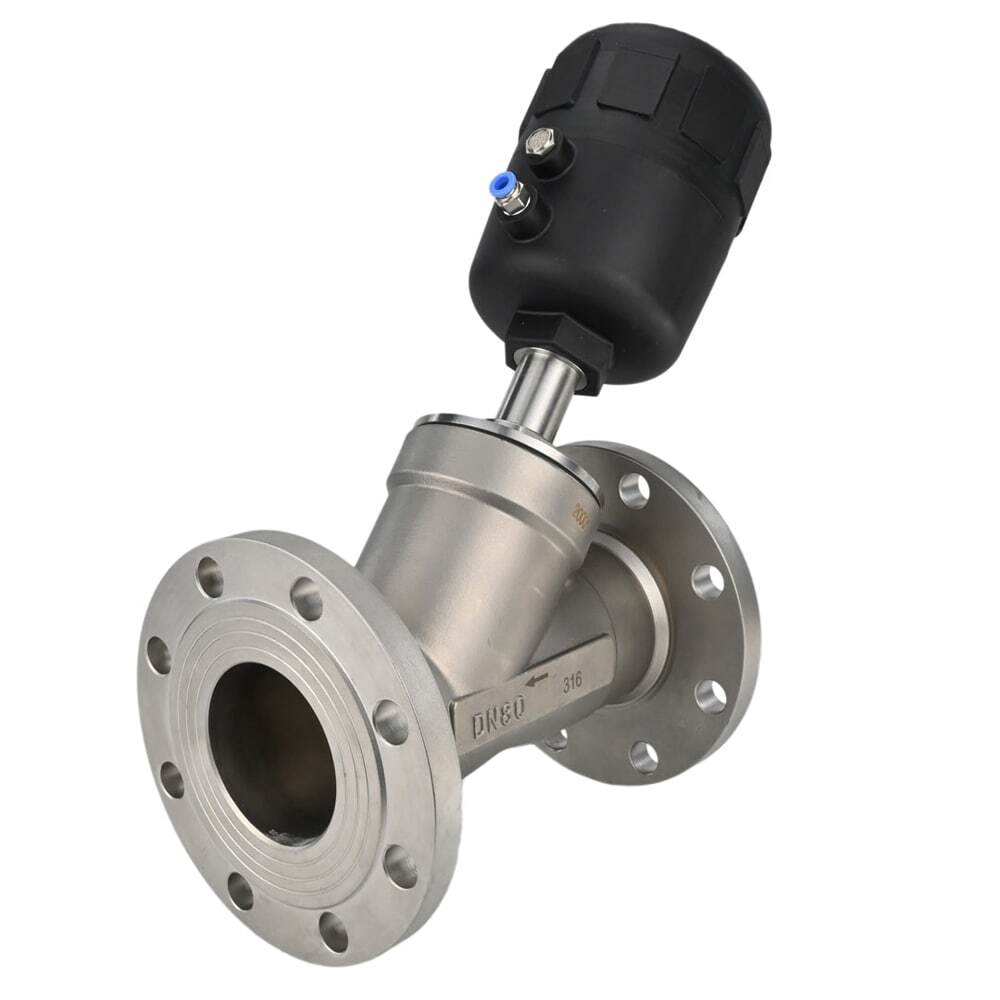

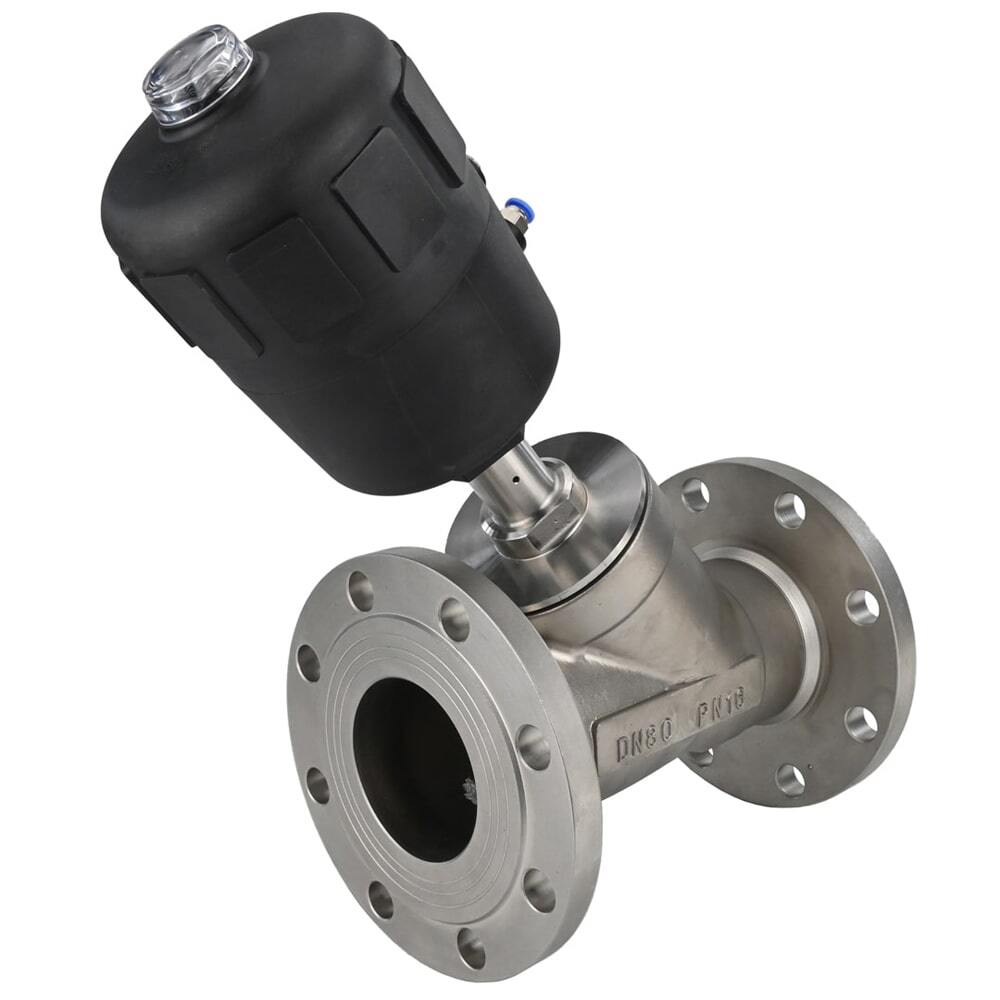

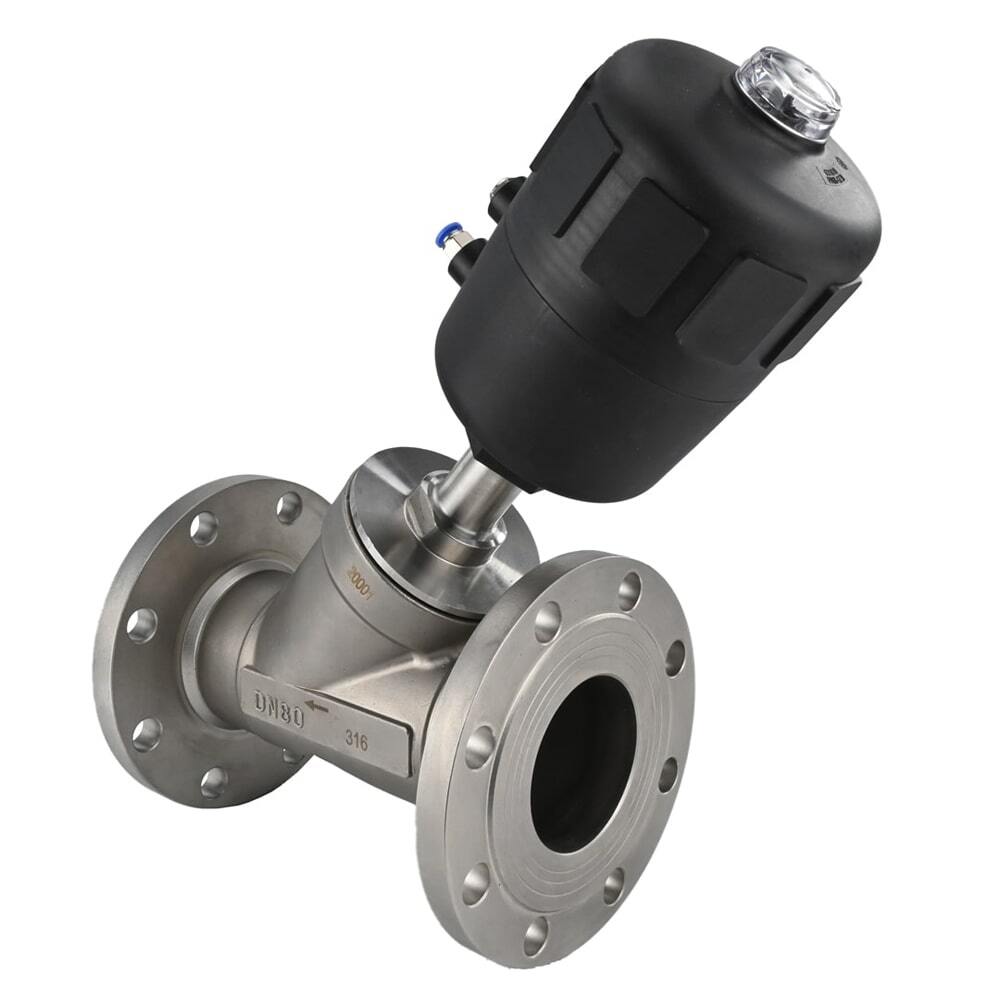

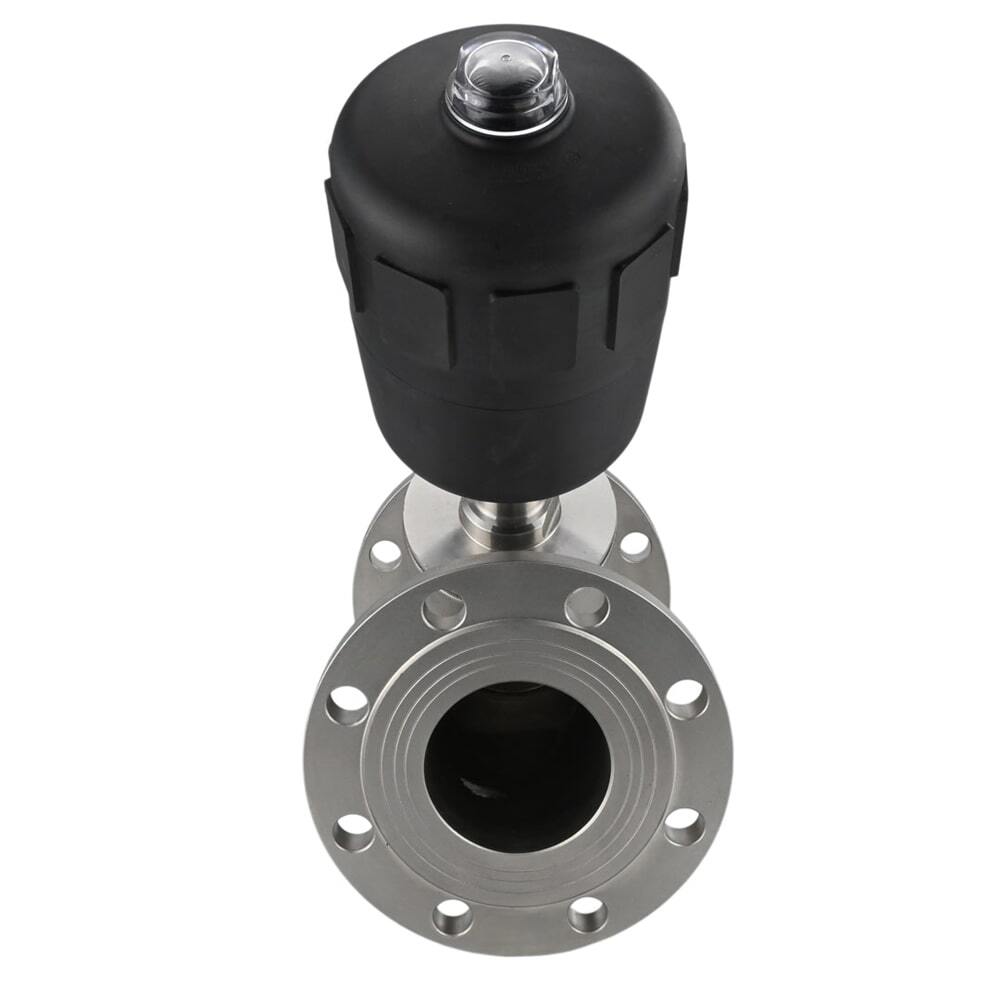

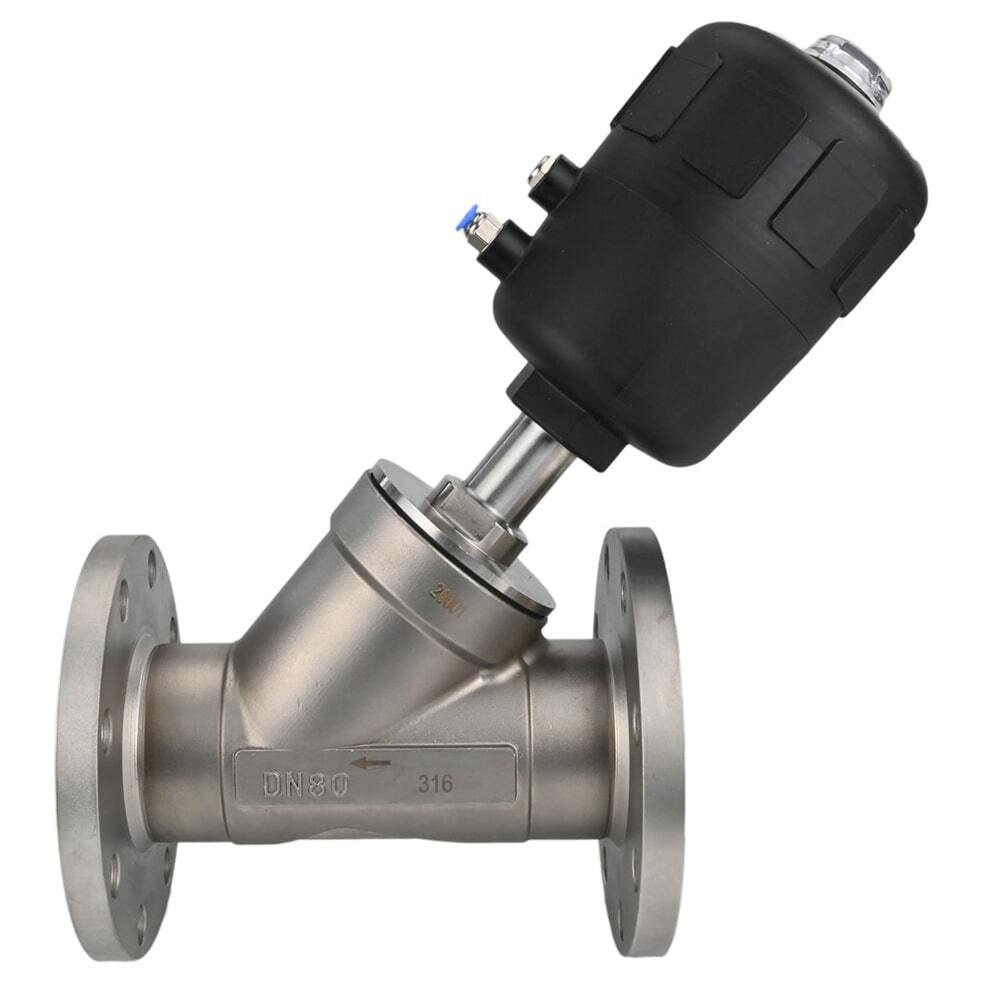

Pneumatic valve Elephant VS324PV-F-1PNC, body material - stainless steel CF8M, flanged, Y-shaped

€196,81
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The pneumatic shut-off valve is designed for quickly shutting off the flow of working medium in a pipeline, which is especially important in emergency situations or for quickly isolating equipment.





Overall and installation dimensions of pneumatic shut-off valves Elephant VS324PV-F-1PNC PSI232, body material - stainless steel CF8M, flanged, Y-shaped

DN L D D1 D2 A H b B N K Weight, kg
15 120 95 65 40 182 154 14 64 4 G 1/4″ 2.8
20 130 105 75 50 185 155 14 64 4 G 1/4″ 3.0
25 140 115 85 60 212 186 14 80 4 G 1/4″ 4.1
32 150 135 100 70 242 210 16 100 4 G 1/4″ 5.2
40 180 145 110 80 260 212 16 100 4 G 1/4″ 5.8
50 195 160 125 92 314 286 16 126 4 G 1/4″ 8.1
65 230 185 145 115 355 303 18 126 4 G 1/4″ 10.8
80 250 195 160 130 390 335 18 156 8 G 1/4″ 18.3
100 280 215 180 150 410 355 18 156 8 G 1/4″ 28.2

Sketch of pneumatic shut-off valves Elephant VS324PV-F-1PNC PSI232, body material - stainless steel CF8M, flanged, Y-shaped





Materials of parts of pneumatic shut-off valves Elephant VS324PV-F-1PNC PSI232, body material - stainless steel CF8M, flanged, Y-shaped

№ Name Material
1 Case steel CF8M
2 Plunger steel CF8M
3 Plunger seal PTFE
4, 5 Stem seal PTFE
6 Valve cover steel CF8M
7 Stem steel CF8M
8 Indicator cover plastic
9 Drive housing plastic
10 Spring steel 60Si2MnA
11 piston aluminum alloy AD31
12 Piston O-ring seal VITON
13 Sealing NBR
14 Spring steel 60Si2MnA
15 Stem seal VITON

Material sketch of pneumatic shut-off valves Elephant VS324PV-F-1PNC PSI232, body material - stainless steel CF8M, flanged, Y-shaped

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel CF8M
  • Verbindungstyp
    Flanged
  • Betriebsumgebung
    Water, Air, Oil Products
  • Anwendungen
    Heat Supply System, Water Supply System, Compressed Air Pipelines, Steam Plants, Industrial Pipelines
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR

Bewertungen (0)

Dokumentation
nullPneumatic shut-off valve ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar steel flanged Y-shaped

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D090-02071DN1516 bar €196,81 Ausverkauft
    D090-02072DN2016 bar €208,48 Ausverkauft
    D090-02073DN2516 bar €271,08 Ausverkauft
    D090-02074DN3216 bar €407,68 0 Auf Lager
    D090-02075DN4016 bar €458,21 Ausverkauft
    D090-02076DN5016 bar €748,14 Ausverkauft
    D090-02077DN6516 bar €935,49 Ausverkauft
    D090-02078DN8016 bar €1.410,61 0 Auf Lager
    D090-02079DN10016 bar €1.667,28 0 Auf Lager
