Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - E – Valve Elephant
1 17
Elephant  |  SKU: D050-25860

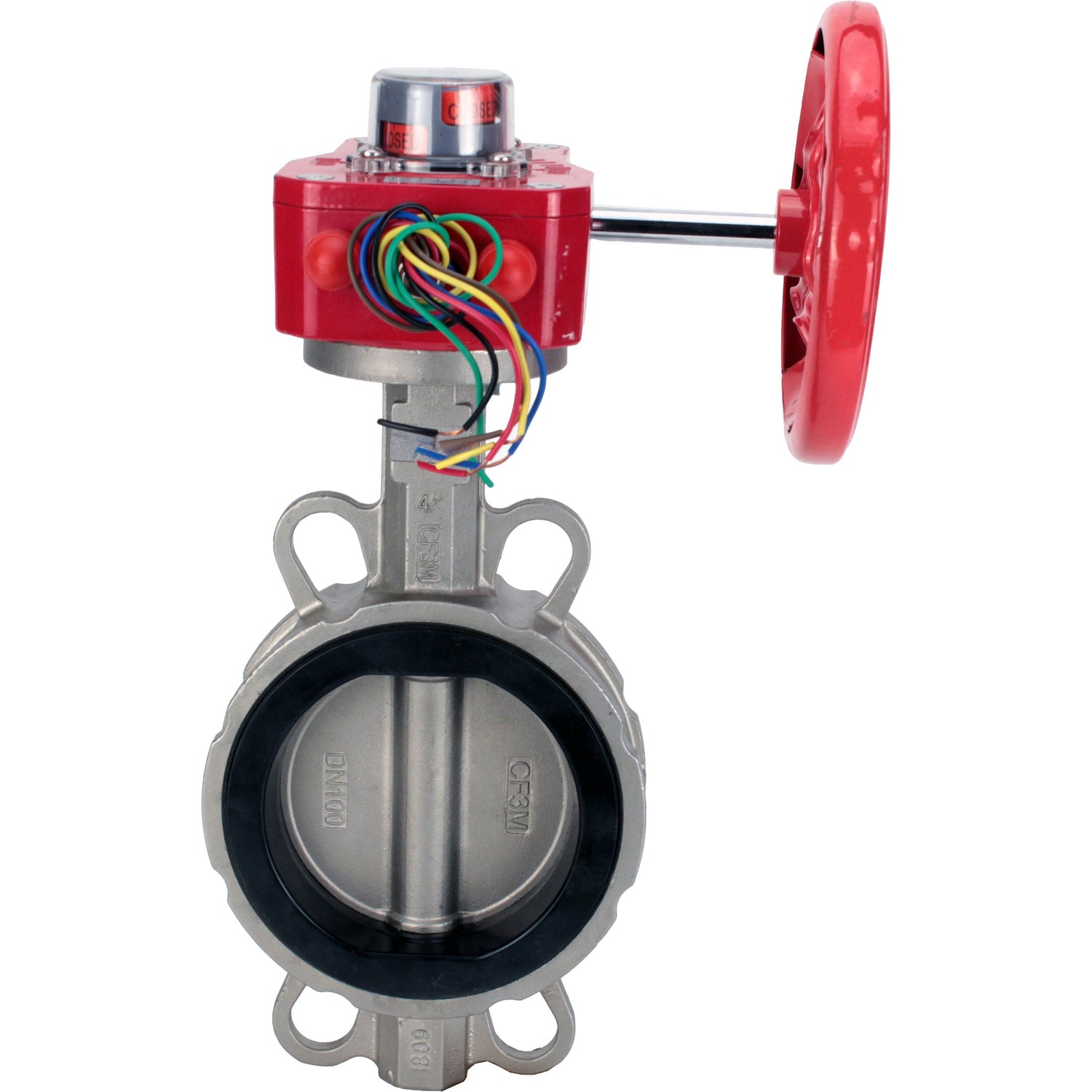

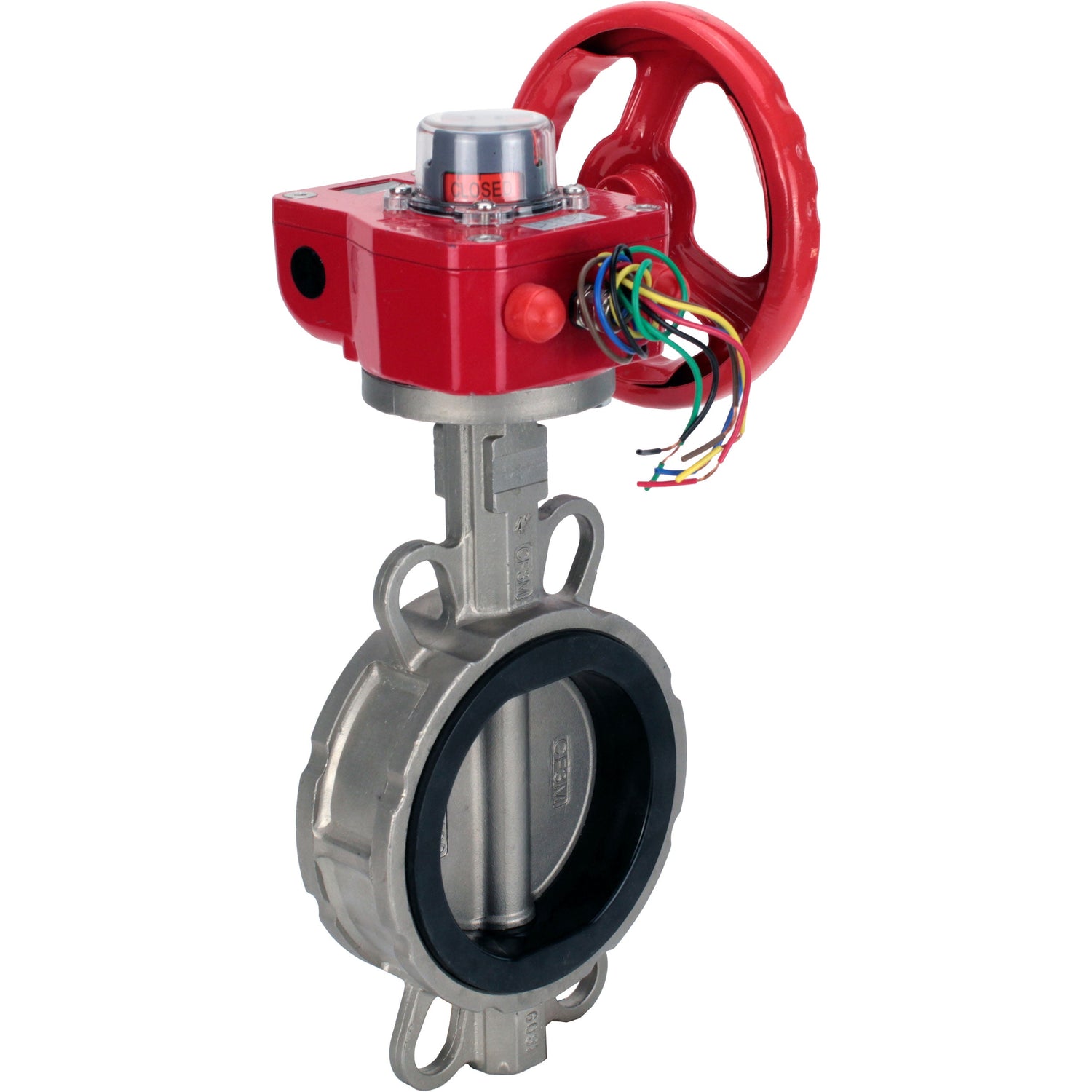

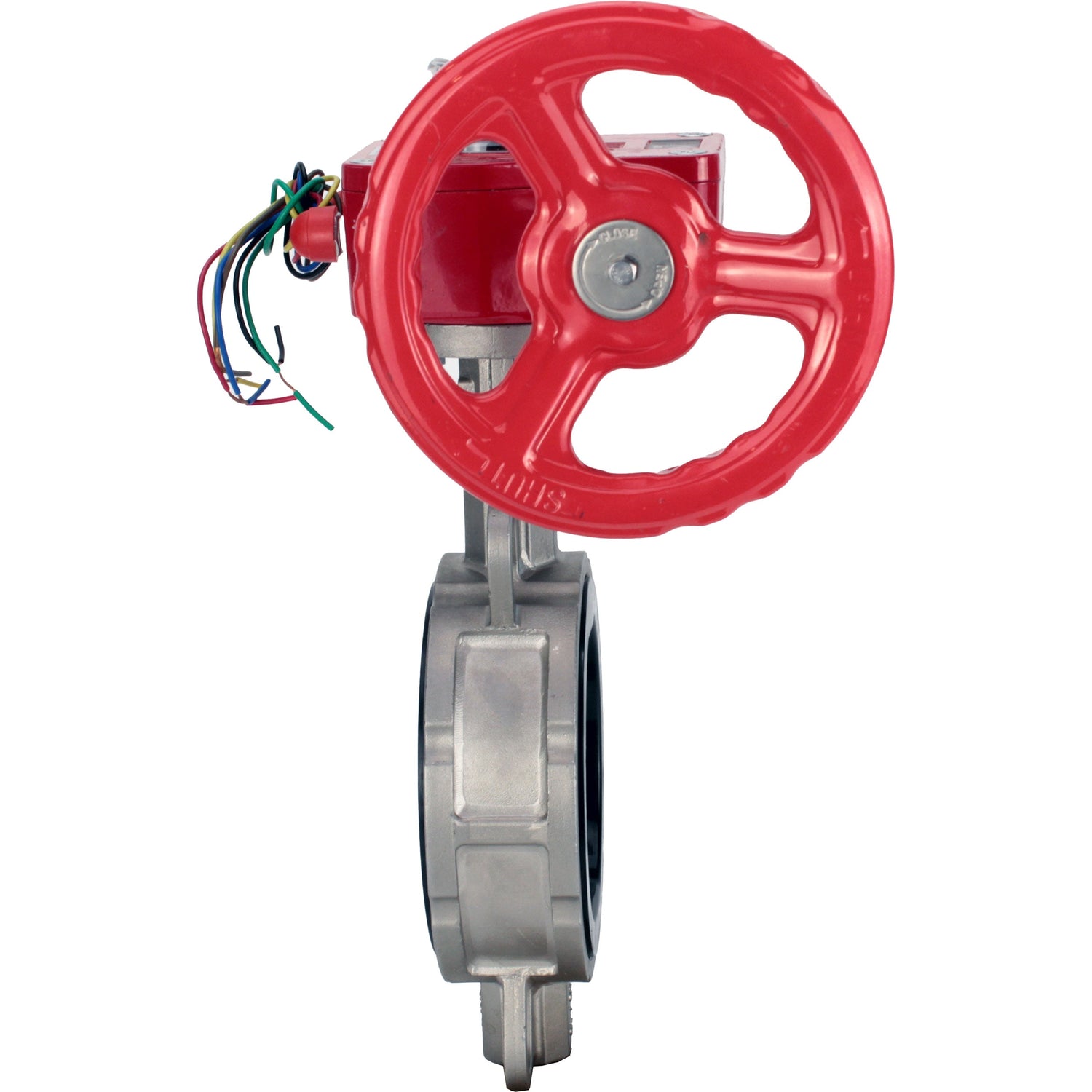

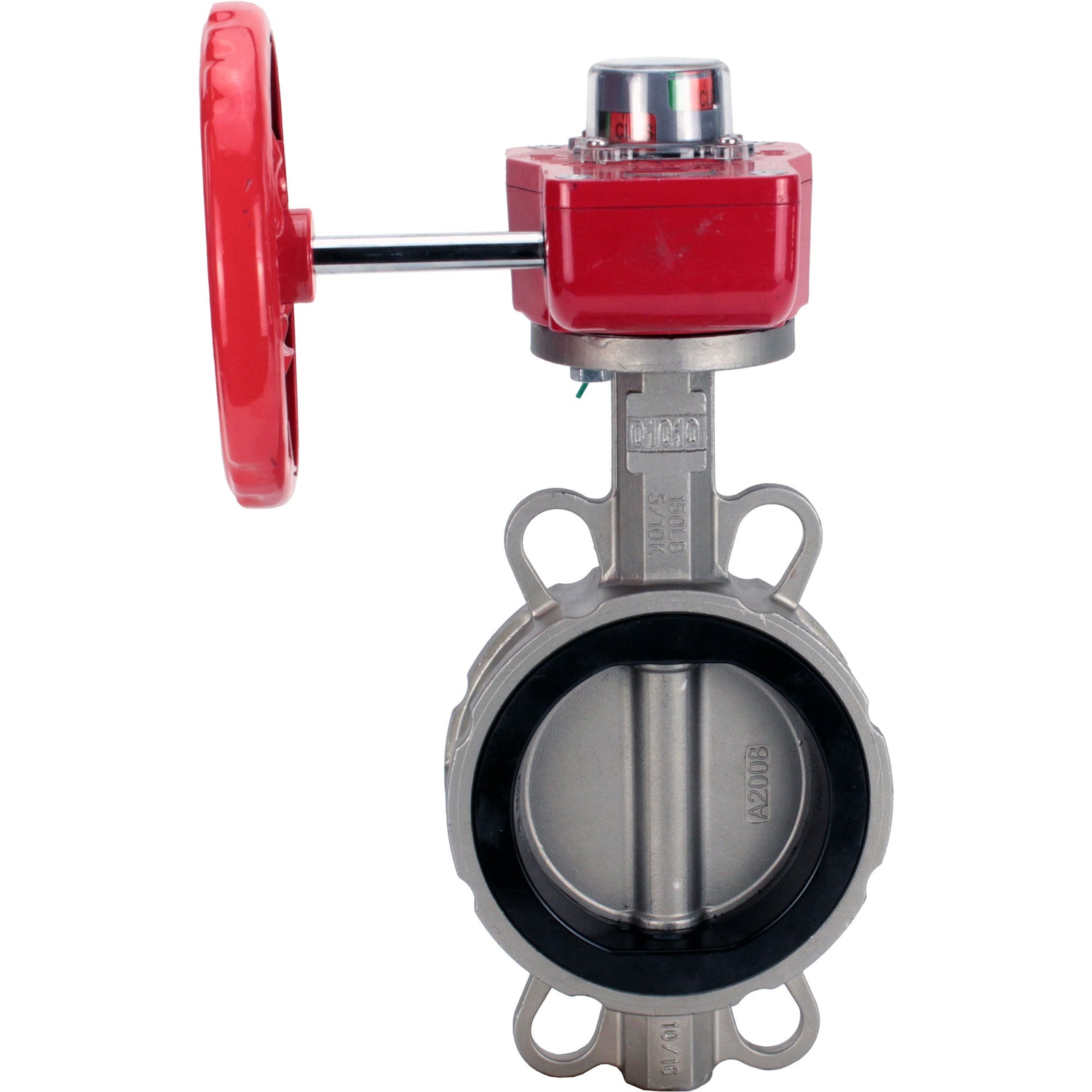

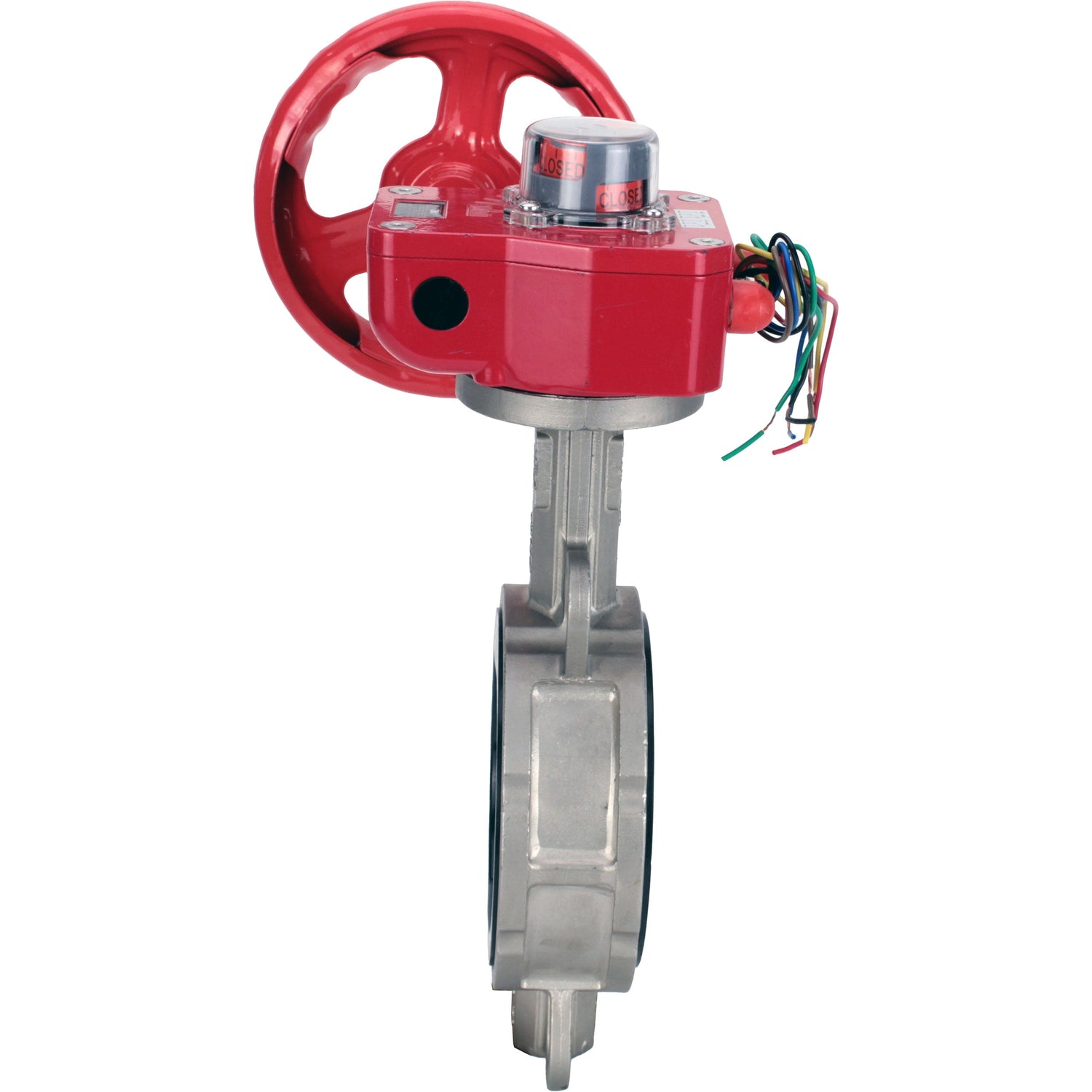

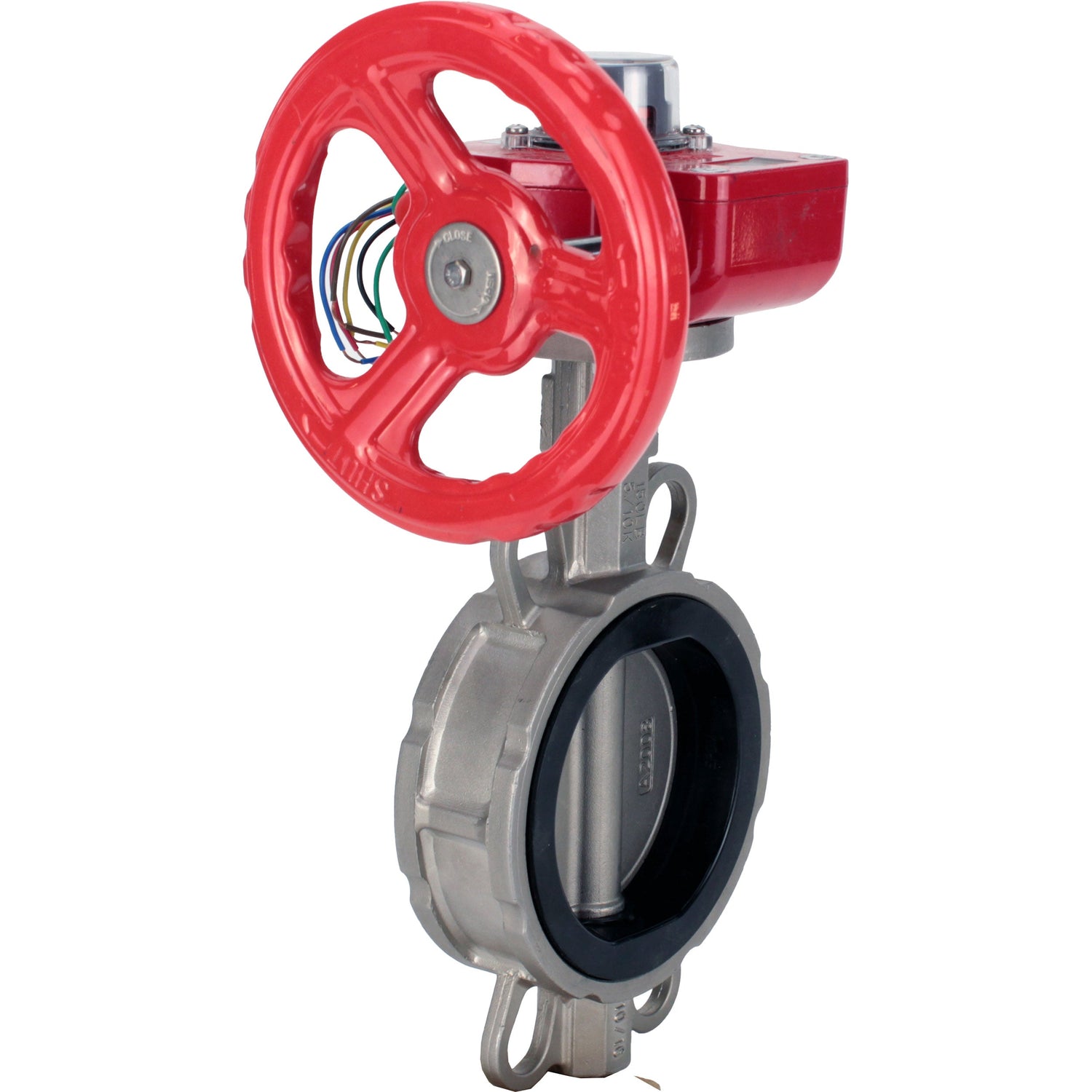

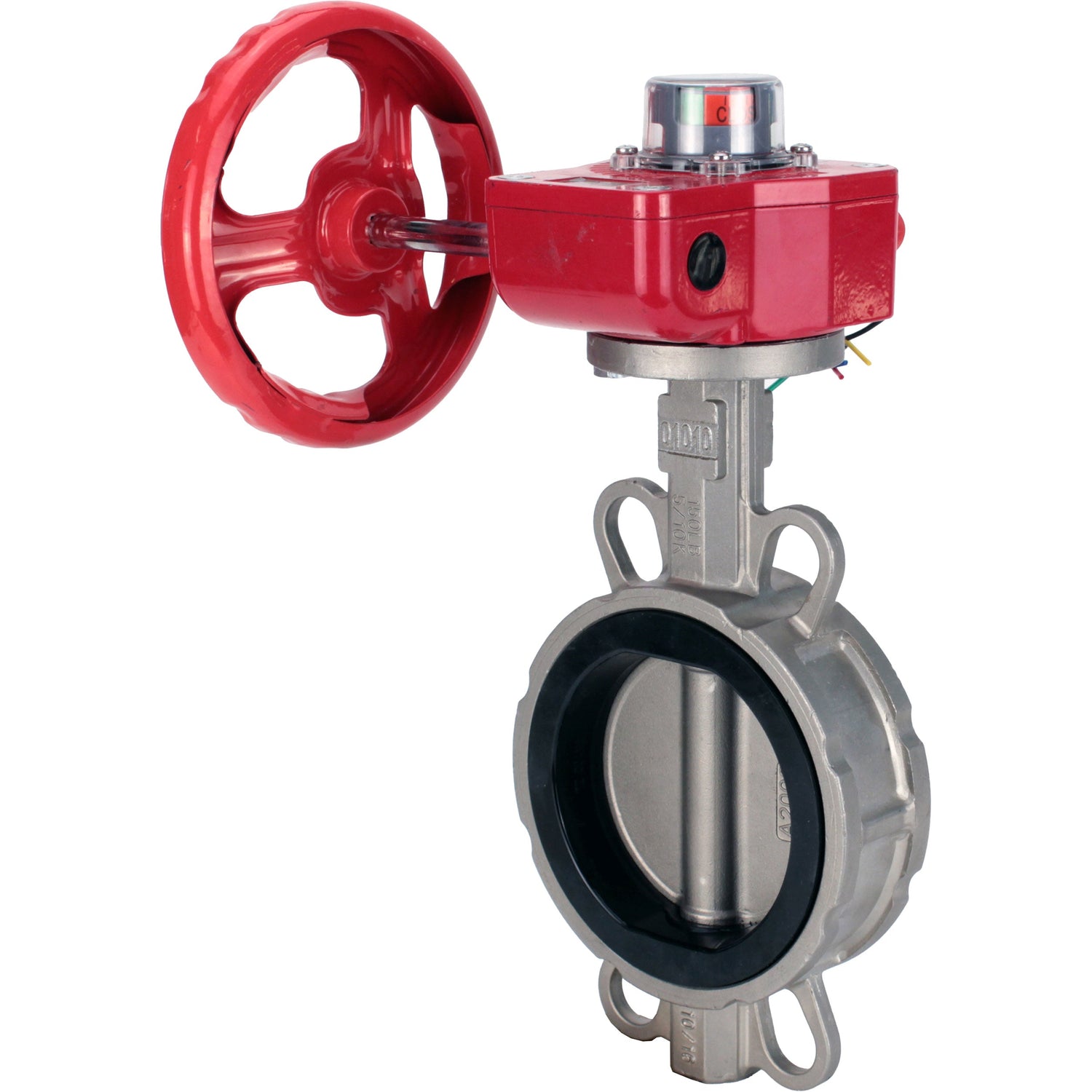

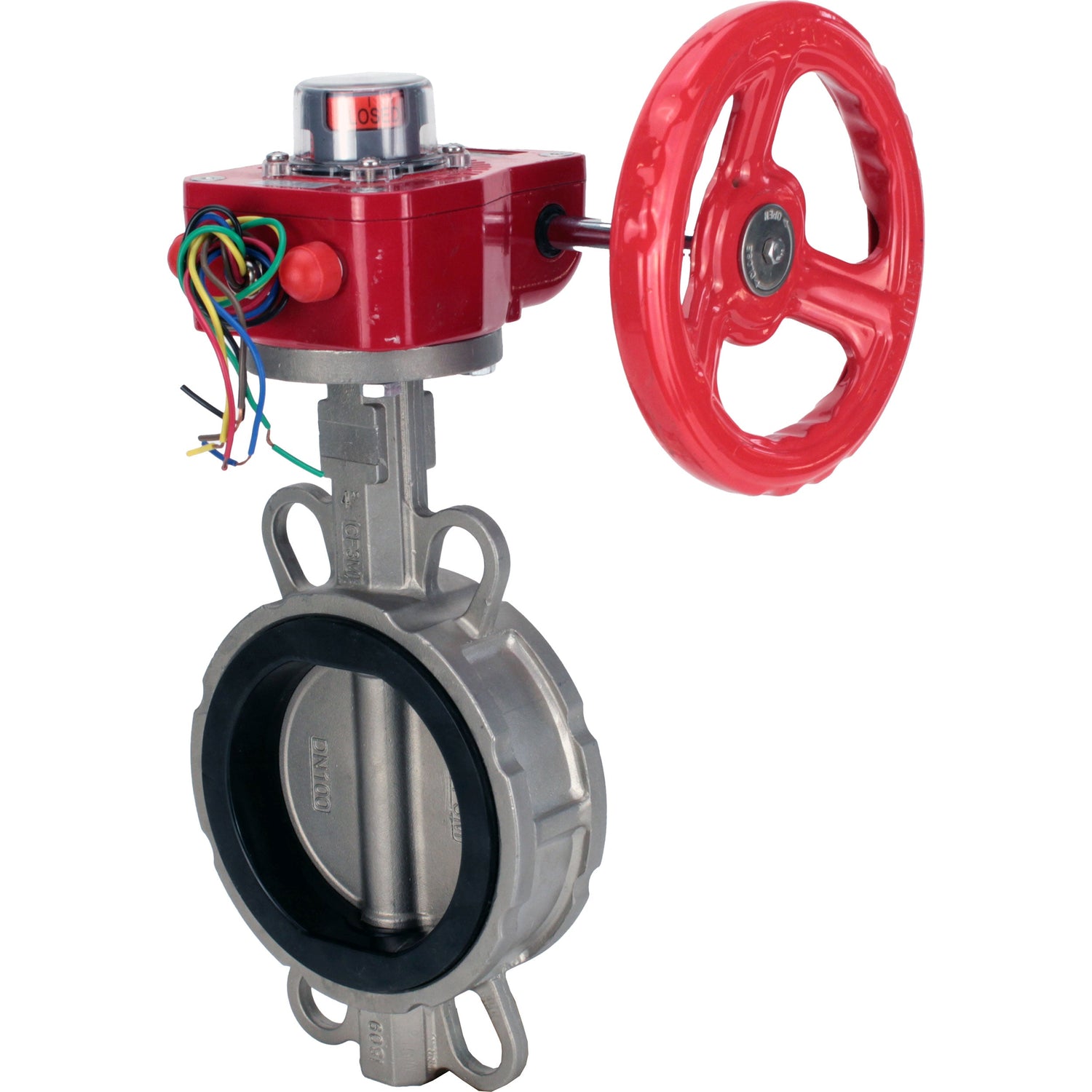

Wasser-Schmetterlingsventil Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGBF, mit Positionsanzeige und Rückmeldesensor

€213,90
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Schmetterlingsventil wird als Absperr- und Regelventil zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie eingesetzt.



Abmessungen und Maße von Absperrschmetterlingsventilen Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGBF, mit Positionsanzeige und Rückmeldesensor:

DN Größe, mm
H1 H2 Dm Dk L S OK ØC n - Ød C F
40 56 110 71 88 33 9 50 110 4 - 18 73 123
50 76 162 73 90 45 9 50 125 4 - 18 73 123
65 89 175 85 103 48 9 50 145 4 - 18 73 123
80 95 181 100 116 49 9 50 160 8 - 18 73 123
100 114 200 131 151 55 11 50 180 4 - 18 73 123
125 127 213 155 174 58 14 70 210 4 - 18 73 123
150 140 225 184 205 59 14 70 240 4 - 23 73 123
200 177 260 234 255 64 17 102 295 4 - 23 108 180
250 203 292 288 315 70 22 102 355 4 - 27 108 180
300 242 337 340 375 80 22 125 410 4 - 27 108 180


Skizze Schmetterlingsventile Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGBF, mit Positionsanzeige und Rückmeldesensor





Materialien der Wasser-Absperrschmetterlingsventile Elephant 316L-316L-NBR Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR mit Getriebe Elephant HGBF, mit Positionsanzeige und Rückmeldesensor:

Nr.

Name

Material

1

Körper

Edelstahl AISI 316L/03X16H15M3

2

Manschette

NBR

3

Scheibe

Edelstahl AISI 316L

4

Stängel

Edelstahl AISI 316L

5

Zucht

Edelstahl AISI 316L

6

Buchse

PTFE

7

Ring

NBR (Nitril)

8

Handhaben

Kohlenstoffstahl

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    85 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Gang
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Drehmoment
    59 Nm
  • Elektropneumatischer Stellungsregler
    NEIN
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-25860DN5016 bar €213,90 2 Auf Lager
    D050-25862DN8016 bar €264,93 2 Auf Lager
    D050-25863DN10016 bar €343,10 2 Auf Lager
    D050-25864DN12516 bar €435,30 2 Auf Lager
    D050-25865DN15016 bar €496,05 2 Auf Lager
    D050-25866DN20016 bar €829,59 Ausverkauft
    D050-25867DN25016 bar €1.156,25 Ausverkauft
    D050-25868DN30016 bar €1.631,48 Ausverkauft
    D050-25859DN4016 bar €213,38 Ausverkauft
    D050-25861DN6516 bar €250,13 2 Auf Lager
