Elephant  |  SKU: D050-32515

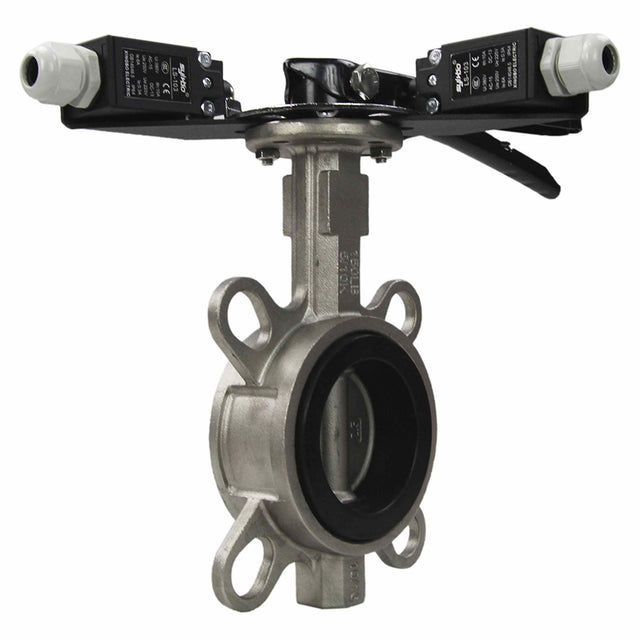

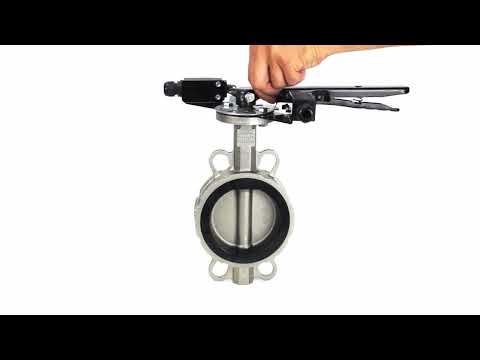

Wasser-Schmetterlingsventil Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter

€232,61
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant 316L-316L-VITON Gehäusematerial - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Schmetterlingsventile Elephant 316L-316L-VITON und Halterung sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärme- und Wasserversorgungssystemen sowie in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen konzipiert.
Absperrklappen sollten nur zwischen Kragenflanschen installiert werden.







Allgemeine Parameter des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Größenbereich DN, mm

50–150

Nenn­druck PN, bar

16

Durchflussrichtung

Zweiwege

Umgebungstemperatur t, °C

Von -20 bis +200

Verbindung zur Pipeline

Zwischenflansch



Technische Merkmale des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

DN, mm Drehmoment, Nm ISO 5211 Gewicht, kg
50 50 F05 2
65 50 F05 2.3
80 50 F05 2.6
100 50 F07 4.1
125 80 F07 5.2
150 100 F07 6.6


Abmessungen des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

DN, mm H1, mm H2, mm H3, mm L, mm S, mm ØK, mm C, mm n-Ø mm
50 76 162 32 45 9 50 125 4x18
65 89 175 32 48 9 50 145 4x18
80 95 181 32 49 9 50 160 4x18
100 114 200 32 55 11 50 180 4x18
125 127 213 32 58 14 70 210 4x18
150 140 225 32 59 14 70 240 8x23





Tabelle der Teile und Materialien des Elephant 316L-316L-VITON Gehäusematerials - Edelstahl AISI 316L, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - Viton mit Griff, mit zwei LS-103 250V Endschaltern und einer Halterung zur Montage der Endschalter:

Nr.

Name

Material

1

Körper

Edelstahl 316L

2

Manschette

VITON

3

Scheibe

Stahl AISI 316L

4

Stängel

Stahl AISI 316L

5

Zucht

Stahl AISI 316L

6

Buchse

PTFE

7

Dichtungsring

Nitril NBR

8

Platte, Griff

Kohlenstoffstahl



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Betriebsumgebung
    Mineral- und Pflanzenöle, Tierische Fette, Fette und Kraftstoffe, Heiße Luft
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    VITON
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    59 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    Ja

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates
