Elephant  |  SKU: D050-24782

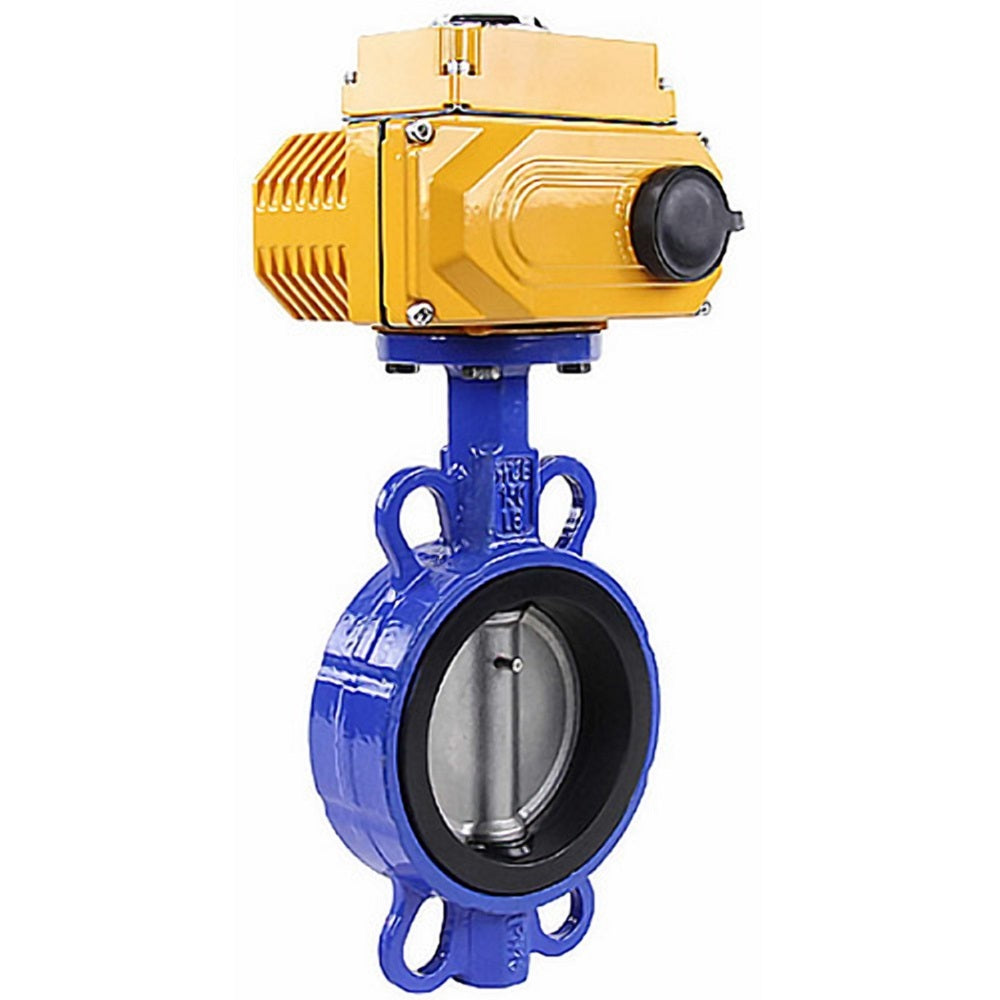

Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betriebenes Stellglied

€275,39
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Wasser-Absperrschmetterlingsventil ist eine Art Ventil, das verwendet wird, um den Durchfluss von Wasser oder anderen Flüssigkeiten durch eine Rohrleitung zu steuern. Es erhält seinen Namen von der schmetterlingsförmigen Scheibe im Inneren des Ventils, die rotiert, um den Durchfluss zu öffnen oder zu schließen. Wenn das Ventil vollständig geöffnet ist, ist die Scheibe parallel zur Flussrichtung positioniert, was einen ungehinderten Durchfluss von Wasser ermöglicht. Wenn das Ventil geschlossen ist, wird die Scheibe senkrecht zum Fluss gedreht und blockiert effektiv den Wasserfluss. Wasser-Absperrschmetterlingsventile werden häufig in verschiedenen Branchen und Anwendungen eingesetzt, darunter Wasseraufbereitungsanlagen, Abwassersysteme, Bewässerungssysteme und industrielle Prozesse. Sie sind bekannt für ihr kompaktes Design, ihre leichte Bauweise und ihre einfache Installation. Diese Ventile werden oft wegen ihrer schnellen Bedienung bevorzugt, da die Scheibe mit einer einfachen Vierteldrehung geöffnet oder geschlossen werden kann. Schmetterlingsventile können manuell mit einem Griff oder Hebel betätigt werden oder automatisiert mit elektrischen, pneumatischen oder hydraulischen Antrieben, um das Ventil aus der Ferne zu steuern. Sie sind bekannt für ihren geringen Druckverlust und relativ niedrige Kosten im Vergleich zu anderen Ventiltypen. Es ist zu beachten, dass Wasser-Absperrschmetterlingsventile speziell für den Einsatz mit Wasser und kompatiblen Flüssigkeiten ausgelegt sind. Für Ventile, die für den Einsatz mit korrosiven oder hochdruckhaltigen Flüssigkeiten bestimmt sind, können unterschiedliche Materialien und Designs erforderlich sein. Es ist wichtig, den geeigneten Typ von Schmetterlingsventil basierend auf der spezifischen Anwendung und den Flüssigkeitsanforderungen auszuwählen.









Elephant gate DN.ru WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1





Technische Daten des Tores Elephant WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

Nennweite DN, mm 40-300
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +90
Arbeitsumfeld Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Fließrichtung bilateral
Korpusmaterial Gusseisen GG25





Detailzeichnung von Absperrventilen Elephant GG25-316L-NBR DN40-300 Ru16





Materialien der Teile von Absperrklappen Elephant GG25-316L-NBR DN40-300 Ru16

Artikelnr. Teilename Material
1 Rahmen Gusseisen GG25
2 Satteldichtung NBR
3 Scheibe Edelstahl 316L
4 Aktie Edelstahl AISI 416
5 Stift Edelstahl AISI 420
6 Ärmel PTFE
7 Dichtungsring NBR
8 Platte Kohlenstoffstahl





Gate sketch Elephant WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1



Gesamt- und Einbaudimensionen des Tores Elephant WBV1132N-2W-Fb QT-N-EM-O1-220VAC-U1

D.N.
Elektroantriebsmodell 		E, mm L1, mm A, mm C, mm Gewicht, kg
40 003 MINI 123 113 3,356
40 003 123 113 4,056
50 003 MINI 43 123 131 113 3,356
50 003 43 123 131 113 4,056
65 005 46 160 140 146 5,933
80 005 46 160 150 146 6,177
100 008 52 160 163 146 7.72
125 015 56 189 178 163 9.89
150 015 56 189 191 163 11.23
200 030 60 268 238 212 25.07
250 040 68 268 285 212 31,22
300 060 78 268 315 212 41.83





Eigenschaften von 220 V Stellern

Elektroantriebsmodell Drehmoment Öffnungszeiten
Nm Sek.

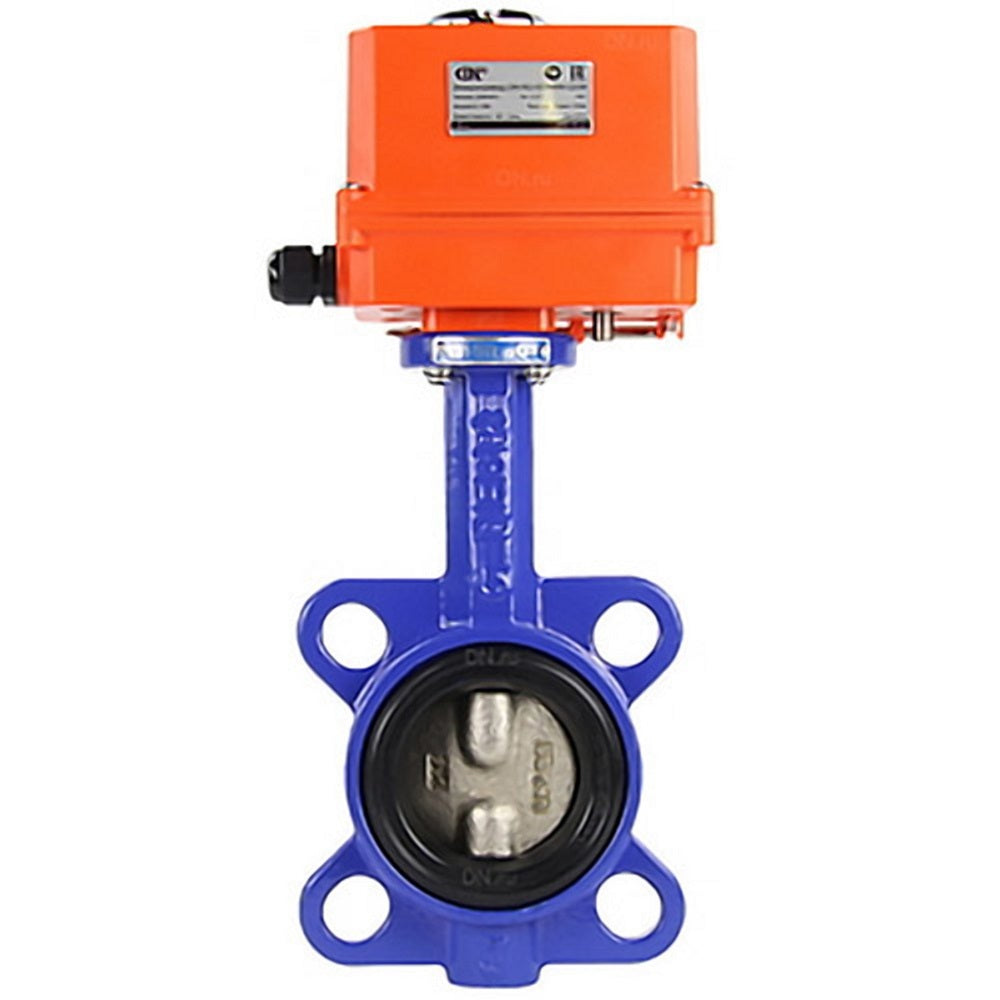

Elephant-003 220V MINI 30 20

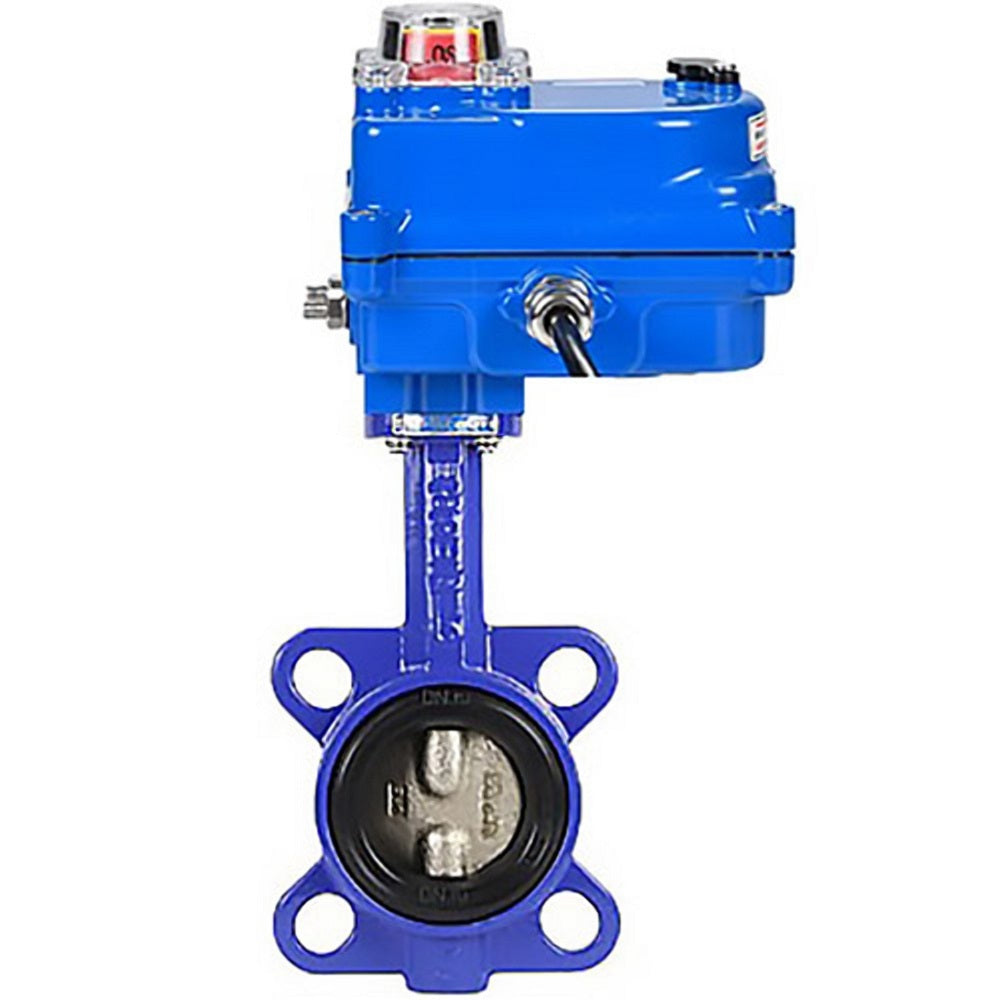

Elefant 003 blau 30 25
Elefant-003 220V 30 20
Elefant-005 220V 50 30
Elefant-008 220V 80 30
Elefant-015 220V 150 30
Elefant-030 220V 300 30
Elefant-040 220V 400 30
Elefant-060 220V 600 30





Elektroantriebsmodell Leistung Aktuell Gewicht Stabgröße quadratisch
Di A kg mm
Elephant-003 220V MINI 8 0.15 1.4 11
Elefant 003 blau 25 0,1 1,2 11
Elefant-003 220V 9 0.15 2.1 11
Elefant-005 220V 10 0.25 3.6 14
Elefant-008 220V 10 0.25 3.6 14
Elefant-015 220V 15 0.33 4.6 17
Elefant-030 220V 45 0.31 13.4 22
Elefant-040 220V 60 0.33 13.8 22
Elefant-060 220V 90 0.33 14 27





Schaltplan für 220 V Stellglied

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GG25/EN-GJL-250
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    110/220V
  • Aktuatorzykluszeit
    25 Sekunden
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Drehmoment
    22 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV1132N-2W-Fb-H DN40-300 16 Bar

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-24782DN4016 bar €275,39 Ausverkauft
    D050-24784DN5016 bar €282,08 7 Auf Lager
    D050-24786DN6516 bar €301,79 3 Auf Lager
    D050-24787DN8016 bar €311,69 9 Auf Lager
    D050-24788DN10016 bar €356,50 9 Auf Lager
    D050-24789DN12516 bar €516,79 1 Auf Lager
    D050-24790DN15016 bar €547,26 4 Auf Lager
    D050-24791DN20016 bar €847,79 7 Auf Lager
    D050-24792DN25016 bar €1.012,77 1 Auf Lager
    D050-24793DN30016 bar €1.229,83 Ausverkauft
    D050-24783DN40 mini16 bar €170,67 Ausverkauft
    D050-24785DN50 mini16 bar €177,36 7 Auf Lager
