Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-qt-w-m-ex- – Valve Elephant
Elephant  |  SKU: D050-24893

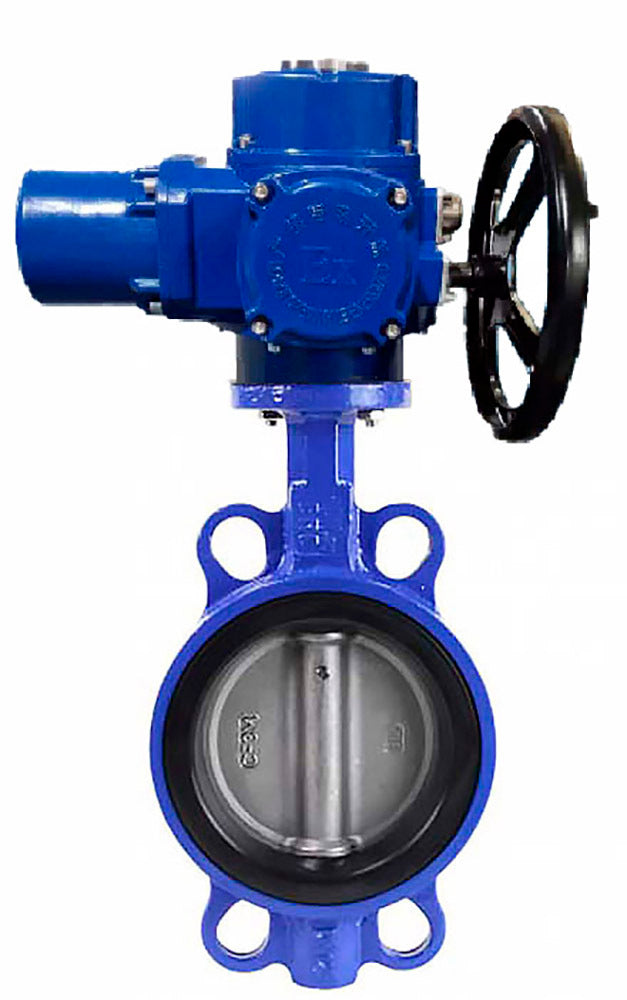

Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-qt-w-m-ex-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betätigter Antrieb

€818,94
inkl. MwSt. Versand wird beim Checkout berechnet.

Wasser-Schmetterlingsventil Elephant gg25-316l-nbr-elephant-qt-w-m-ex-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betätigter Antrieb - DN40 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Heizungsanlagen, Wasserversorgungsanlagen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert. Absperrklappen sollten nur zwischen Flanschen mit Bund montiert werden.
Elektrische Vierteldreh-Antriebe Elephant sind für die Fern- und Ortssteuerung von Absperrarmaturen mit Vierteldreh-Absperrventilen ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Versorgungswesen usw.







Technische Merkmale des Wasser-Schmetterlingsventils Elephant gg25-316l-nbr-elephant-qt-w-m-ex-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betriebenes Antriebselement:

Nennweite DN, mm

40–300

Betriebsdruck PN, bar

16

Arbeitstemperatur des Mediums t, °C

Von -20 bis +90

Arbeitsmedium

Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette

Durchflussrichtung

Zweiwege

Korpusmaterial

Gusseisen GG25


Dimensionale Parameter des Wasser-Schmetterlingsventils Elephant gg25-316l-nbr-elephant-qt-w-m-ex-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch angetrieben:

DN Elektrischer Stellungsantrieb Modell A, mm Hmm D, mm L, mm L1, mm
DN40 QT-W (M)-005 114 281 Ø 120 215 310
DN50 QT-W (M)-005 131 281 Ø 120 215 310
DN65 QT-W (M)-005 140 281 Ø 120 215 310
DN80 QT-W (M)-005 150 281 Ø 120 215 310
DN100 QT-W (M)-010 163 281 Ø 120 215 310
DN125 QT-W (M)-015 178 281 Ø 120 215 310
DN150 QT-W (M)-015 191 281 Ø 120 215 310
DN200 QT-W (M)-020 238 281 Ø 180 270 350
DN250 QT-W (M)-020 285 281 Ø 180 270 350
DN300 QT-W (M)-060 315 300 Ø 250 311 410





Materialien des Wasser-Schmetterlingsventils Elephant gg25-316l-nbr-elephant-qt-w-m-ex-110/220v, Gehäusematerial - Gusseisen GG25, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - NBR, elektrisch betätigter Antrieb:

Nr.

Teilename

Material

1

Körper

Gusseisen GG25

2

Sitzdichtung

NBR

3

Scheibe

Edelstahl 316L

4

Stängel

Edelstahl AISI 416

5

Stift

Edelstahl AISI 420

6

Buchse

PTFE

7

Dichtungsring

NBR

8

Platte

Kohlenstoffstahl




Eigenschaften der Aktuatoren Elephant QT-W (M) EX 220V:

Aktuatormodell Drehmoment,
Nm 		Zykluszeit,
Sek. 		Leistung,
W
QT-W (M)-005 220V 50 30 25
QT-W (M)-010 220V 100 30 30
QT-W (M)-015 220V 150 30 40
QT-W (M)-020 220V 200 30 50
QT-W (M)-030 220V 300 30 60
QT-W (M)-040 220V 400 30 90
QT-W (M)-060 220V 600 30 120
QT-W (M)-120 220V 1200 30 180
QT-W (M)-180 220V 1800 30 250
QT-W (M)-300 220V 3000 60 370
QT-W (M)-500 220V 5000 60 550



Aktuatormodell Aktuell,
A 		Gewicht,
kg 		Stammgröße quadratisch,
mm
QT-W (M)-005 220V 0,35 7,6 17x17
QT-W (M)-010 220V 0,48 7,8 17x17
QT-W (M)-015 220V 0,55 8 17x17
QT-W (M)-020 220V 0,65 12,7 22x22
QT-W (M)-030 220V 0,75 12,8 22x22
QT-W (M)-040 220V 0,95 13 22x22
QT-W (M)-060 220V 1,1 21,2 27x27
QT-W (M)-120 220V 1,3 23,2 27x27
QT-W (M)-180 220V 1,5 23,5 27x27
QT-W (M)-300 220V 1,6 37,5 36x36
QT-W (M)-500 220V 1,7 38 36x36

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GG25/EN-GJL-250
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    110/220V
  • Aktuatorzykluszeit
    30er Jahre
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    Ja
  • Thermischer Schutz
    NEIN
  • Drehmoment
    490 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN
