Elephant  |  SKU: D050-24861

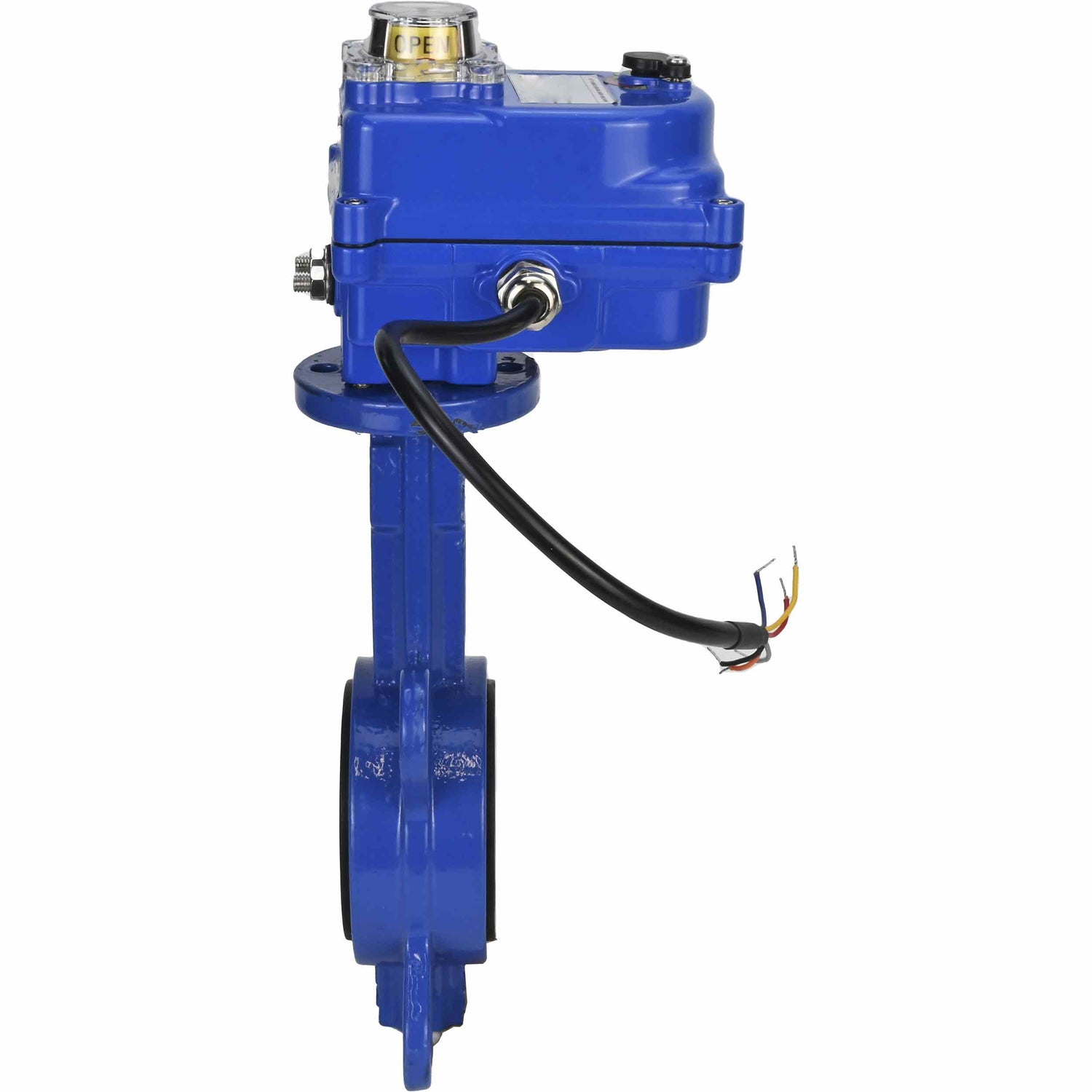

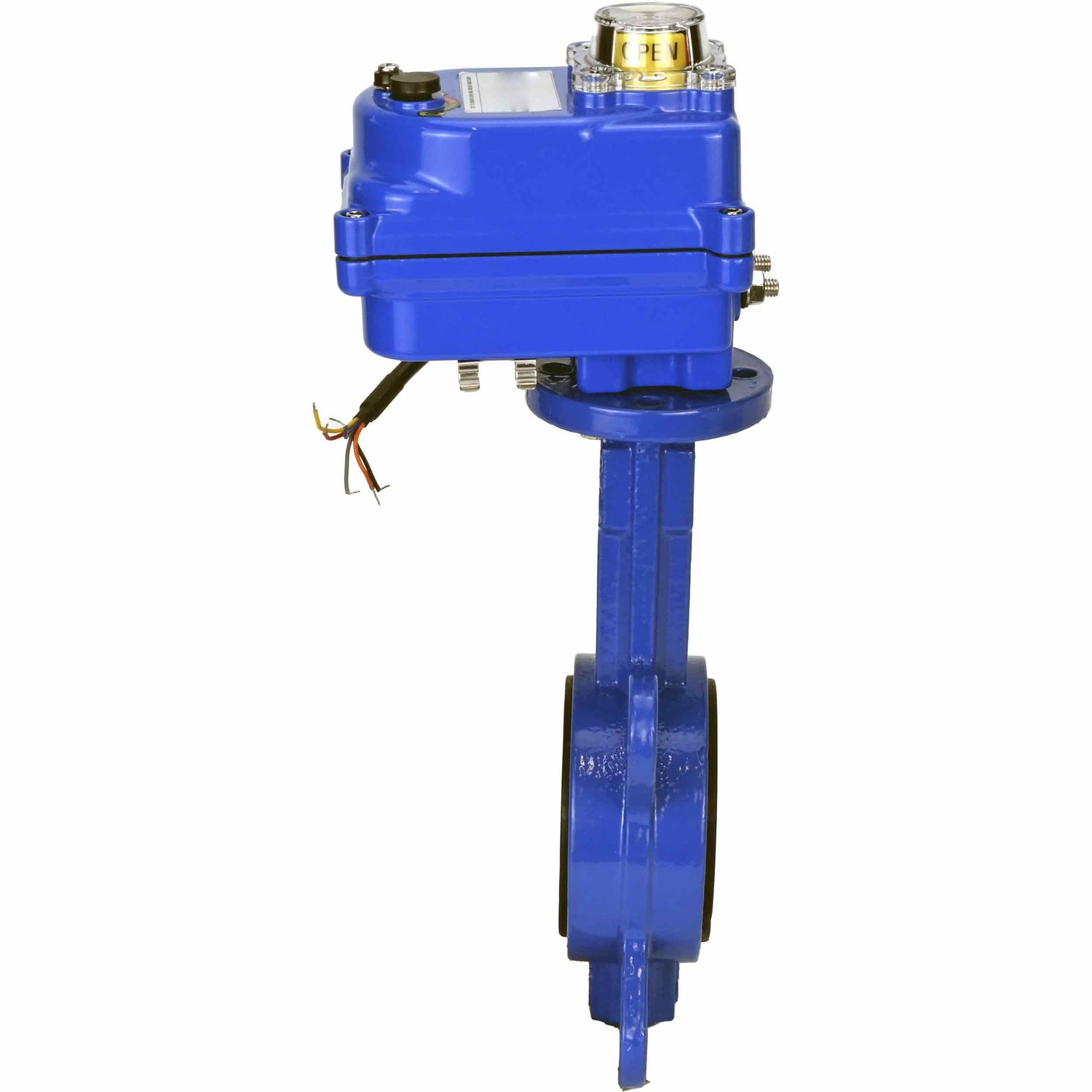

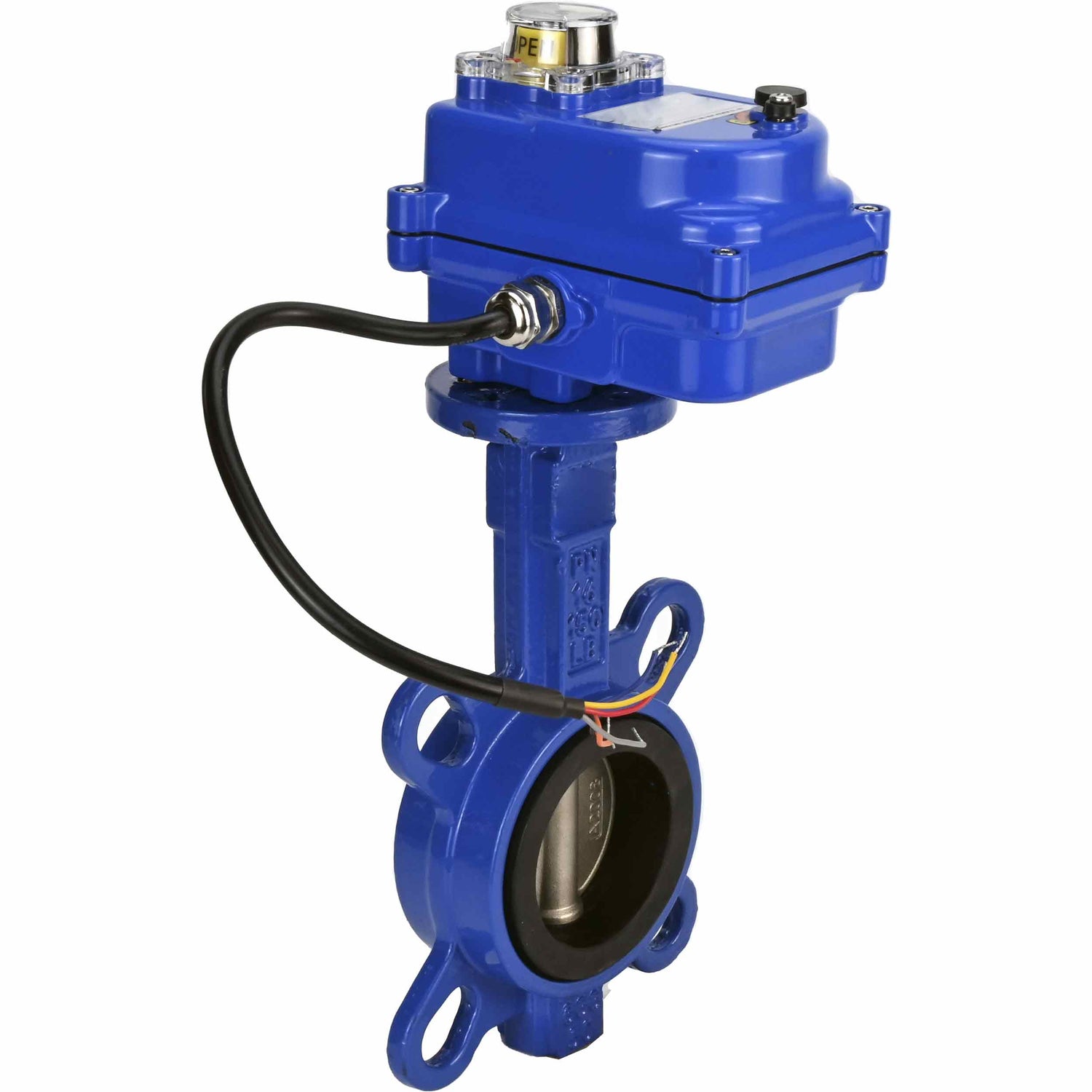

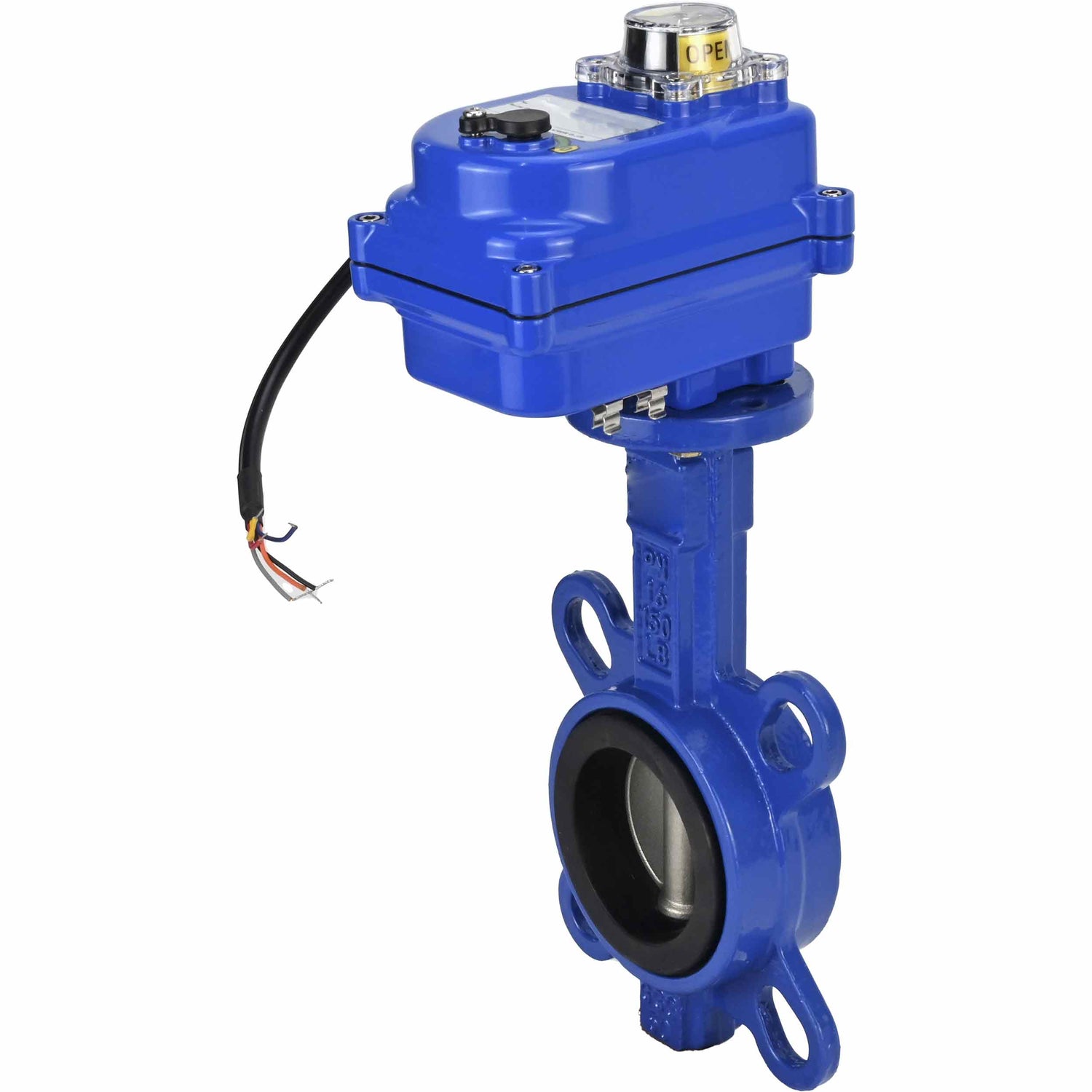

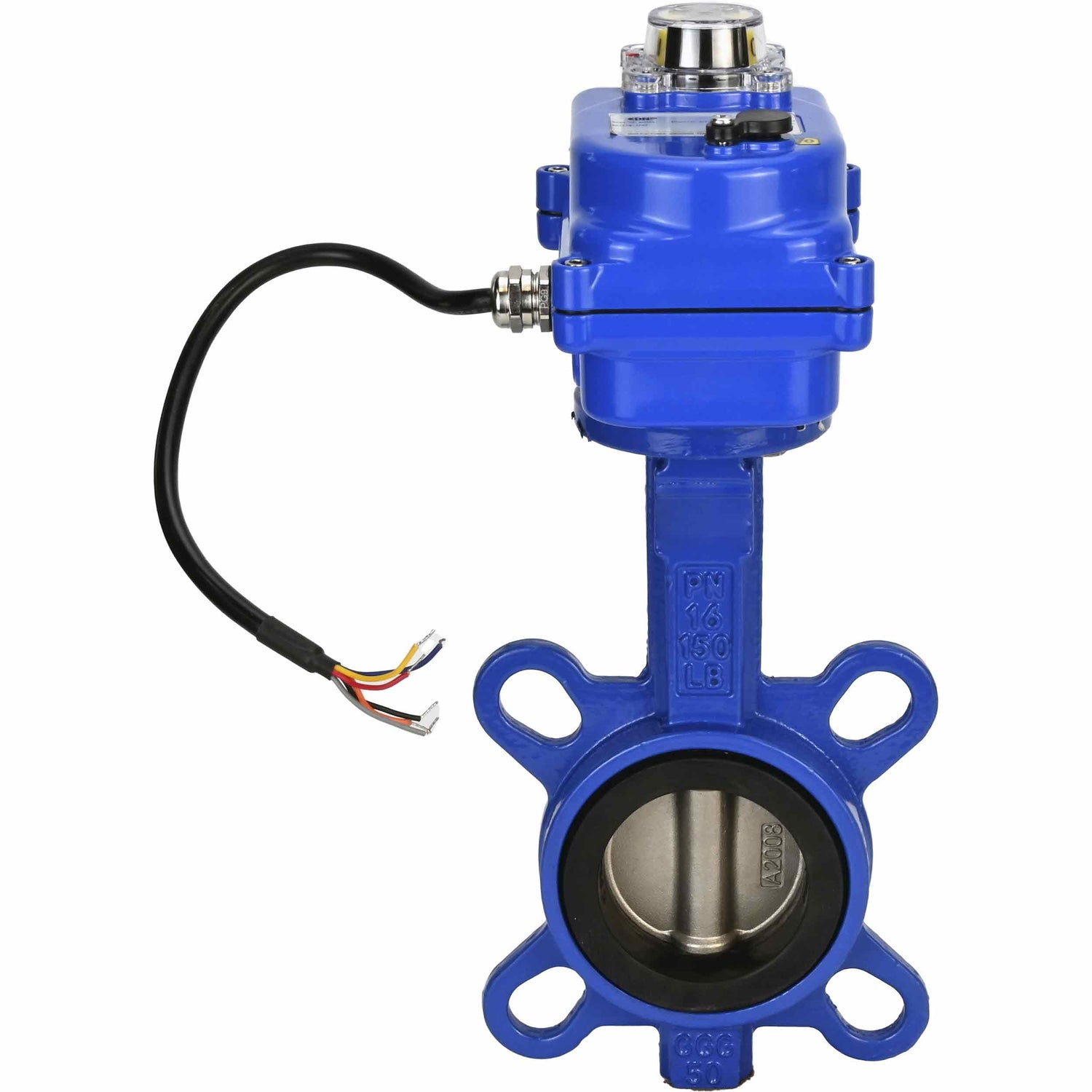

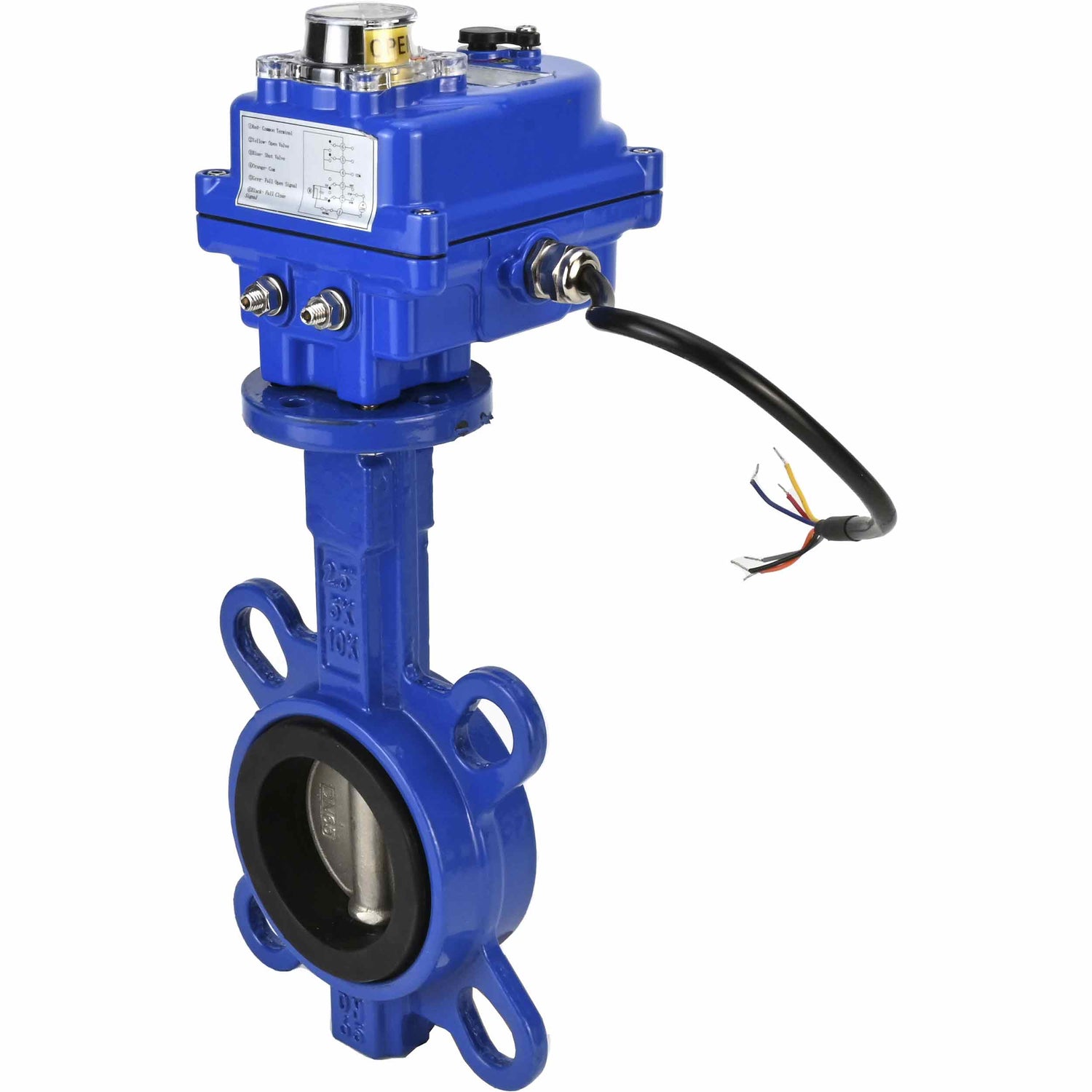

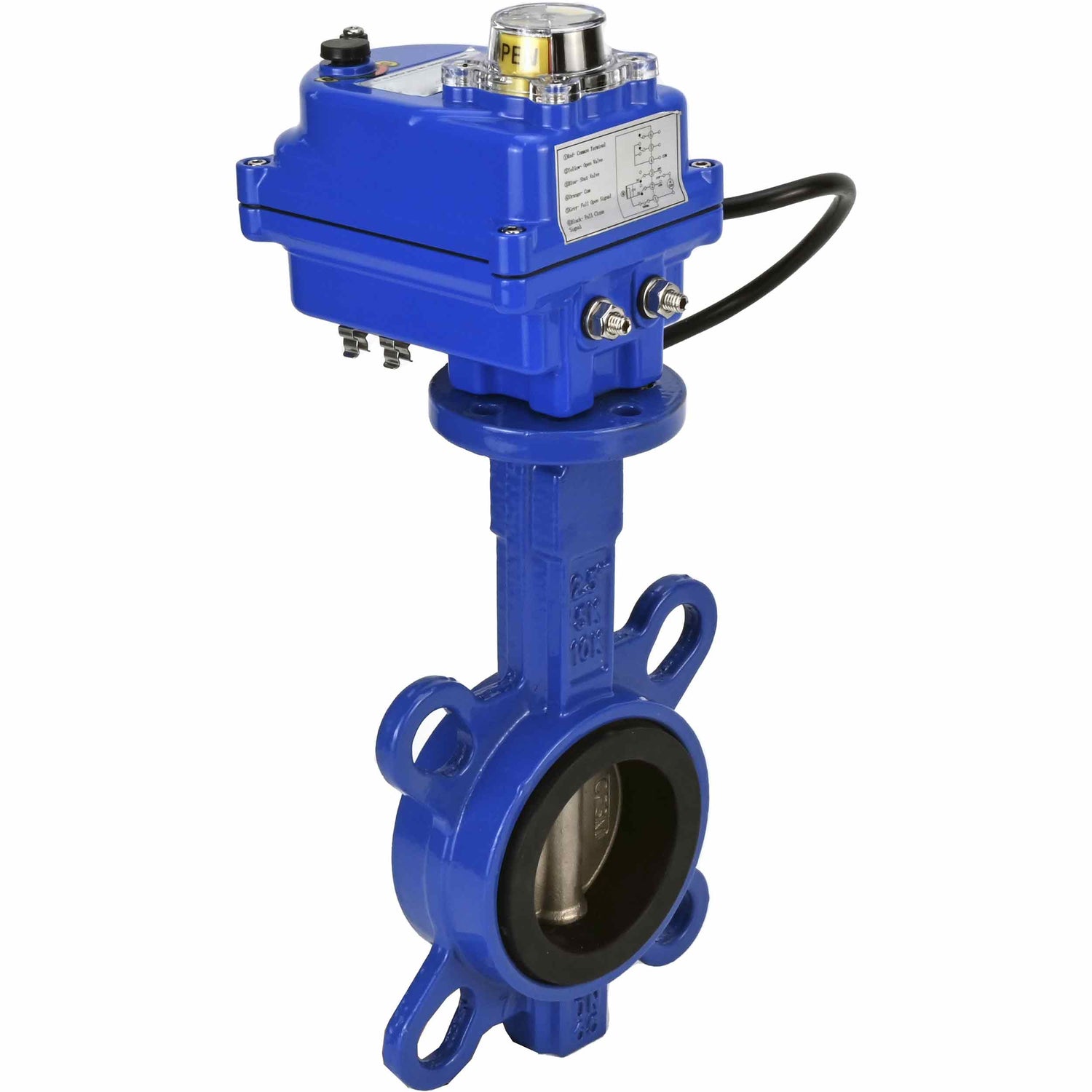

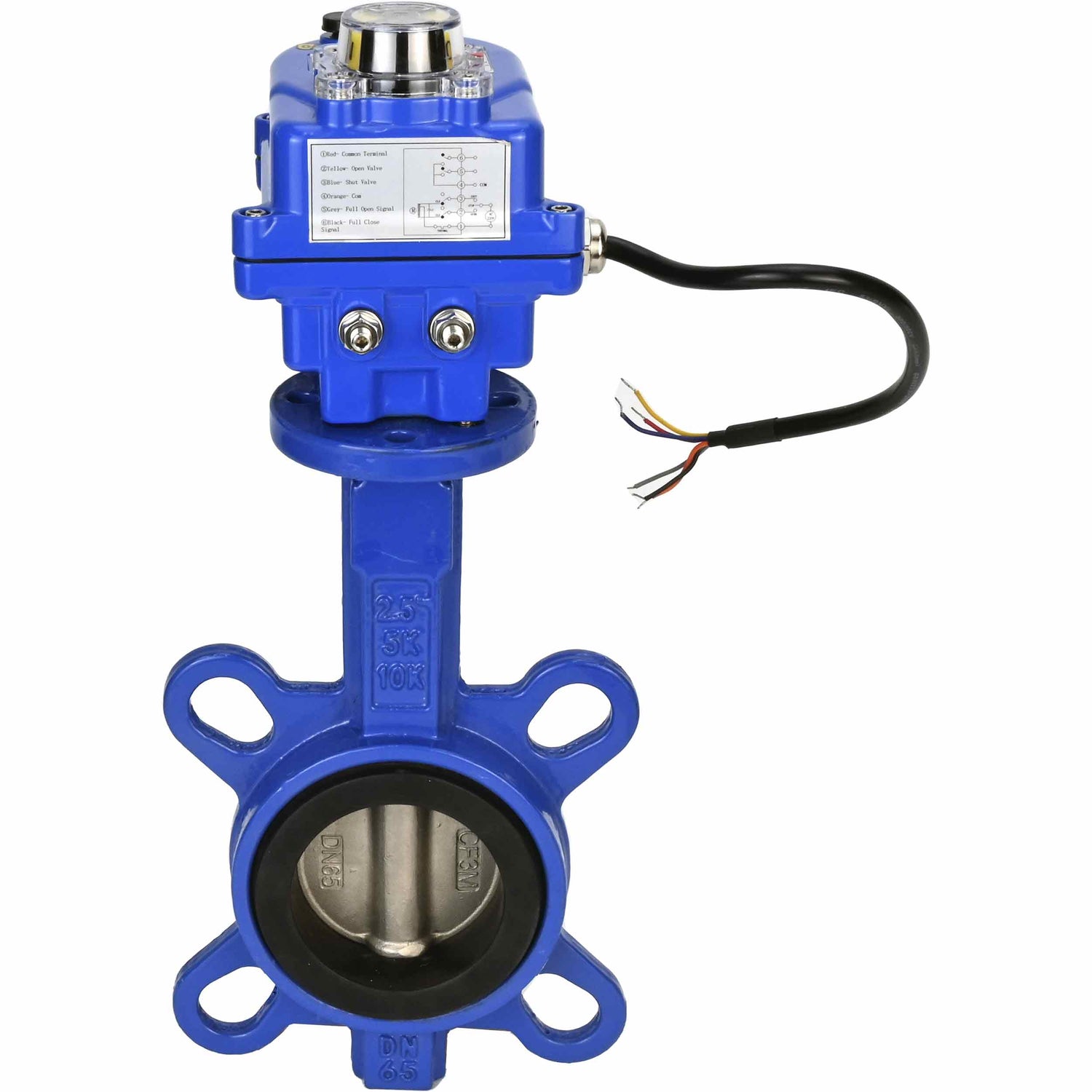

Wasser-Schmetterlingsventil Elephant ggg50-316l-epdm-elephant-12, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch betätigt

€218,02
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrklappen Elephant ggg50-316l-epdm sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Absperrklappen sollten nur zwischen Kragenflanschen installiert werden.






Technische Merkmale des Wasser-Schmetterlingsventils Elephant ggg50-316l-epdm-elephant-12, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch angetriebener Stellantrieb:

Nennweite DN, mm

40–300

Betriebsdruck PN, bar

16

Arbeitstemperatur des Mediums t, °C

Von -20 bis +90

Arbeitsmedium

Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette

Durchflussrichtung

Zweiwege

Verbindung zur Pipeline

Zwischenflansch

Korpusmaterial

Gusseisen GGG50


Abmessungen des Wasser-Schmetterlingsventils Elephant ggg50-316l-epdm-elephant-12, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch betätigter Antrieb:

DN

A

B

C

ØD

D

G

CH (Stamm)

ISO

Drehmoment

Gewicht

mm

Nm

kg

40

105

55

33

75

10

30

9x9

F05

20

1.6

50

161

80

43

84.5

10

30

9x9

F05

23

2.2

65

175

89

45

104.5

10

30

9x9

F05

29

2.5

80

181

95

45

123.5

10

30

9x9

F05

39

2.9

100

200

114

52

139.5

10

30

11x11

F07

59

3.8

125

213

127

55

169.5

10

30

14x14

F07

84

5.8

150

226

139

55

196

10

30

14x14

F07

86

7.4

200

260

175

60

247

12

30

17x17

F10

220

12.5

250

292

203

68

304

12

40

22x22

F10

350

18.9

300

337

242

78

358

12

40

22x22

F10

420

27.0





Materialangabe des Wasser-Schmetterlingsventils Elephant ggg50-316l-epdm-elephant-12, Gehäusematerial - Gusseisen GGG50, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, elektrisch betätigter Antrieb:

Nr.

Name

Material

1

Körper

Gusseisen GGG50

2

Scheibe

Stahl 316L

3

Sitzdichtung

EPDM

4

Oberer Schaft

Stahl 316L

5

Unterer Schaft

Stahl 316L

6, 11

Sicherungsring

Stahl AISI 201

7

Staubtuch

NBR

8

Schaftdichtung

NBR

9

Buchse

Stahl AISI 201

10

Stecker

Plastik




Beschreibung der Elephant 220V Stellmotoren:

Elektrische Vierteldrehungsantriebe Elephant sind für die Fern- und Lokalsteuerung von Absperrventilen konzipiert. Sie werden häufig in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw. eingesetzt und sind für Umgebungstemperaturen von -20°...+70°C geeignet.



Parameter der Aktuatoren Elephant 220V:

Aktuatormodell

Maximales Drehmoment, Nm

Arbeitszeit, Sek.

Leistung, W

Strom, A

Gewicht, kg

Stängelgröße quadratisch, mm

Elefant-003

30

20

8

0,15

2,1

9 oder 11

Elefant 003 blau

30

25

25

0,1

1,2

11

Elefant-005

50

30

10

0,25

3,6

11 oder 14

Elefant-008

80

30

10

0,25

3,6

11 oder 14

Elefant-010

100

30

15

0,35

4,6

14 oder 17

Elefant-030

300

30

45

0,31

13,4

22

Elefant-040

400

30

60

0,33

13,8

22

Elefant-060

600

30

90

0,33

14

27



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L/1.4404
  • Spannung
    12V
  • Aktuatorzykluszeit
    25 Sekunden
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    Ja
  • Drehmoment
    23 Nm
  • Pneumatischer Antrieb
    NEIN
  • Manuelle Übersteuerung
    Ja
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-24861DN4016 bar €218,02 6 Auf Lager
