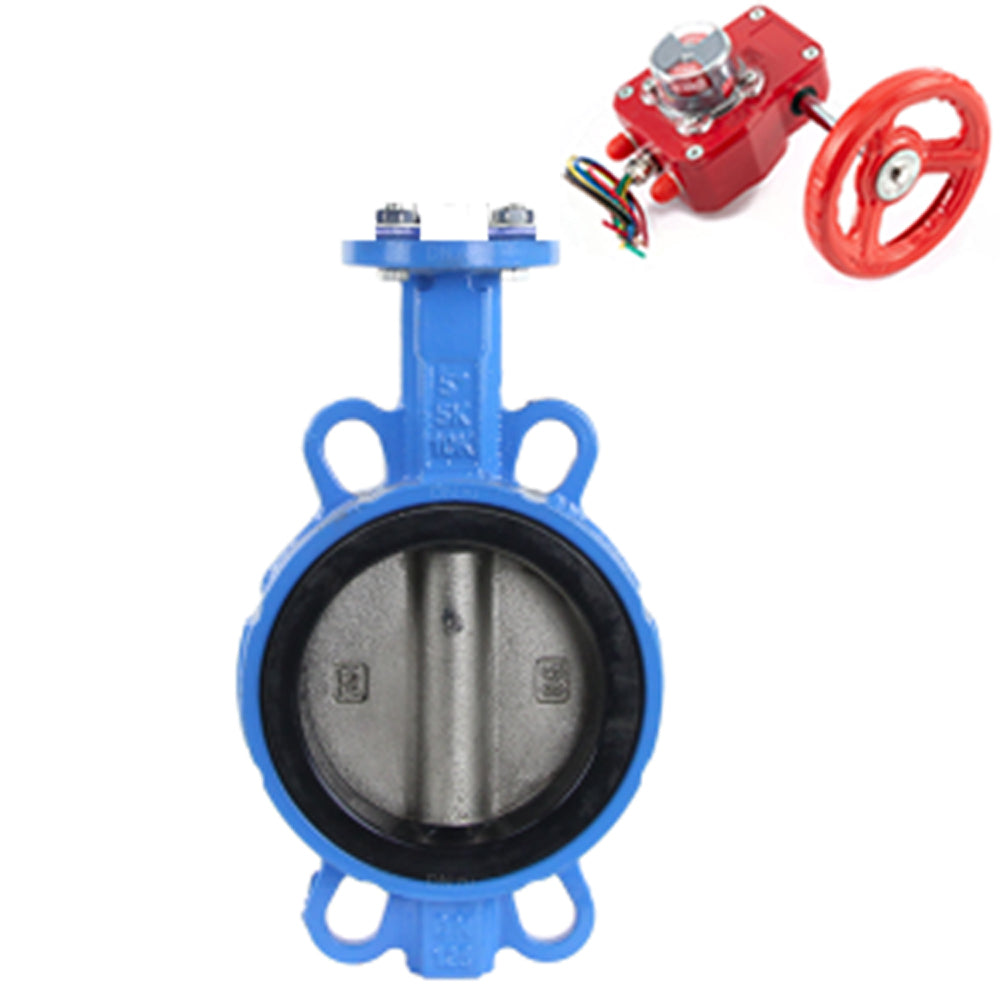

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial – Valve Elephant
Elephant  |  SKU: D050-53252

Wasser-Schmetterlingsventil Elephant WBV1632E-2W-Fb-H, Gehäusematerial - Gusseisen QT450, Scheibenmaterial - Edelstahl AISI 316L, Dichtung - EPDM, Getriebe HGBF RQN

€255,36
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Betriebsprinzip: Die Ventile öffnen und schließen sich durch Drehen der Scheibe um 90°. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen - im Uhrzeigersinn.
Der Elephant HGBF-Reduzierer ermöglicht es Ihnen, die erforderliche Positionierung des Absperrelements manuell um eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben.





Schmetterlingsventile für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe Elephant HGBF RQN





Technische Merkmale von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 40-300 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -20 bis +110°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Reducers Elephant HGBF RQN



Technische Merkmale der Elephant HGBF RQN Getriebe:

Merkmal Bedeutung
Arbeitstemperatur der Umgebung von -30 bis +120 °C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
Anschlussart ISO 5211





Skizze der Abmessungen von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM



Gesamt- und Einbaumaße von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:

Durchmesser L, mm Hmm H1, mm D2, mm D1, mm nd, mm
DN40 43 147 70 92 125 4-23
DN50 43 147 70 92 125 4-23
DN65 46 155 76 110 145 4-23
DN80 46 164 92 121 160 8-20
DN100 52 175 106 153 180 4-23
DN125 56 194 119 176 210 4-23
DN150 56 206 132 207 240 4-25
DN200 60 237 162 259 295 4-25
DN250 68 282 200 316 355 4-28
DN300 78 311 225 370 410 4-28





Skizze der Abmessungen der Getriebe Elephant HGBF RQN



Gesamt- und Einbaumaße der Elephant HGBF RQN Getriebe:

Modell A, mm B, mm C, mm D, mm E, mm F, mm Hmm d1, mm D2, mm D3, mm
HGB-1 165 127 84 66 12 47 73 35 81 50/70
HGB-2 185 142 102 79 12 52 78 42 92 70(89)
HGB-3 250 190 140 112 16 68 108 55 125 70/102/125
HGB-4 300 220 164 120 20 71 111 70 140 102/140(125)





Skizze der Materialien von Absperrklappen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM



Materialien der Teile von Schmetterlingsventilen für abrasive Medien Elephant WBV1632E-2W-Fb DN40-300 PN16 Gehäuse - Gusseisen QT450, Scheibe - Edelstahl 316L, EPDM:

NEIN. Teilename Material
1 Rahmen Gusseisen QT450
2 Scheibe Edelstahl 316L
3 Satteldichtung EPDM + verschleißfestes Material (Siliclone+Graphit)
4 Aktie Stahl 2Cr13





Skizze der Getriebe Elephant HGBF RQN



Design der Elephant HGBF RQN Getriebe:

NEIN. Name Material
1 Transparente Anzeigeabdeckung PC-Plycarton-Harz
2 Schrauben Stahl 304
3 Schrauben Stahl 304
4 Deckel Aluminium ADC 12
5 Schneckengetriebe Gusseisen QT450
6 Einstellschraube Stahl 304
7 Gestell Stahl 45
8 Fall Butadien-Acrylnitril-Kautschuk
9 Ärmel PZ2175 basierend auf Ketonen
10 Lager legierter Stahl
11 Rahmen Aluminium ADC 12
12 Lager legierter Stahl
13 Siegel Gummi
14 Waschmaschine Stahl 304
15 Schrauben Stahl 304
16 Achse Stahl 45
17 Endschalter -
18 Dichtungsring Butadien-Acrylnitril-Kautschuk

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen QT450
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Getriebe
  • Betriebsumgebung
    Wasser, Dampf, Aggressive Medien, Schleifmittel
  • Anwendungen
    Wasserversorgung, Heizung, Chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullQuarter-turn gearbox ELEPHANT HGBF RQNx-xZ with visual position indicator and feedback sensor
nullButterfly valve for abrasive media Elephant WBV1632E-2W-Fb-H DN40-200 16 bar cast iron interflanged with handle

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-53252DN10016 bar €255,36 Ausverkauft
    D050-53253DN12516 bar €343,04 Ausverkauft
    D050-53254DN15016 bar €429,26 Ausverkauft
    D050-53255DN20016 bar €612,14 Ausverkauft
    D050-53249DN5016 bar €214,90 Ausverkauft
    D050-53250DN6516 bar €224,50 Ausverkauft
    D050-53251DN8016 bar €239,64 Ausverkauft
