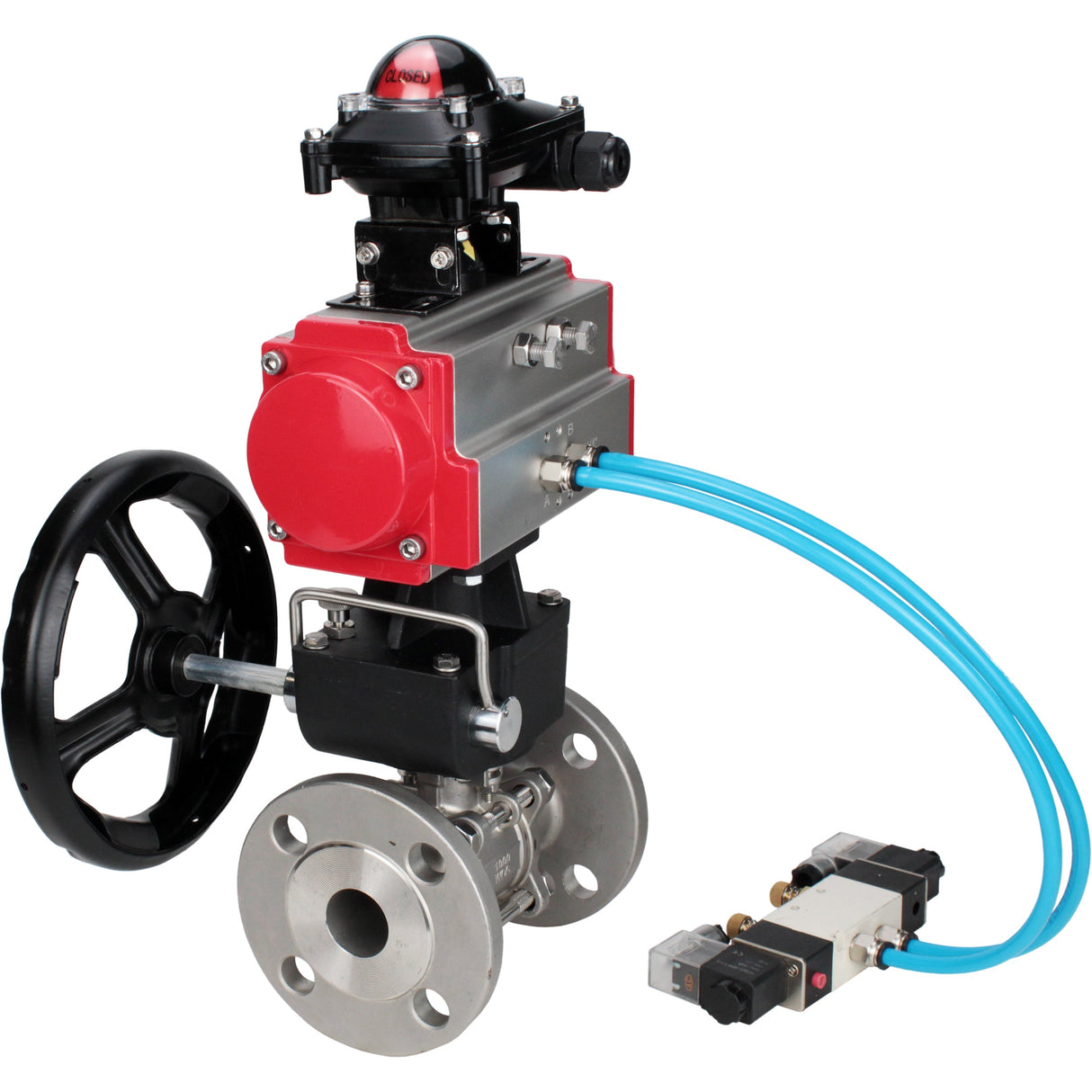

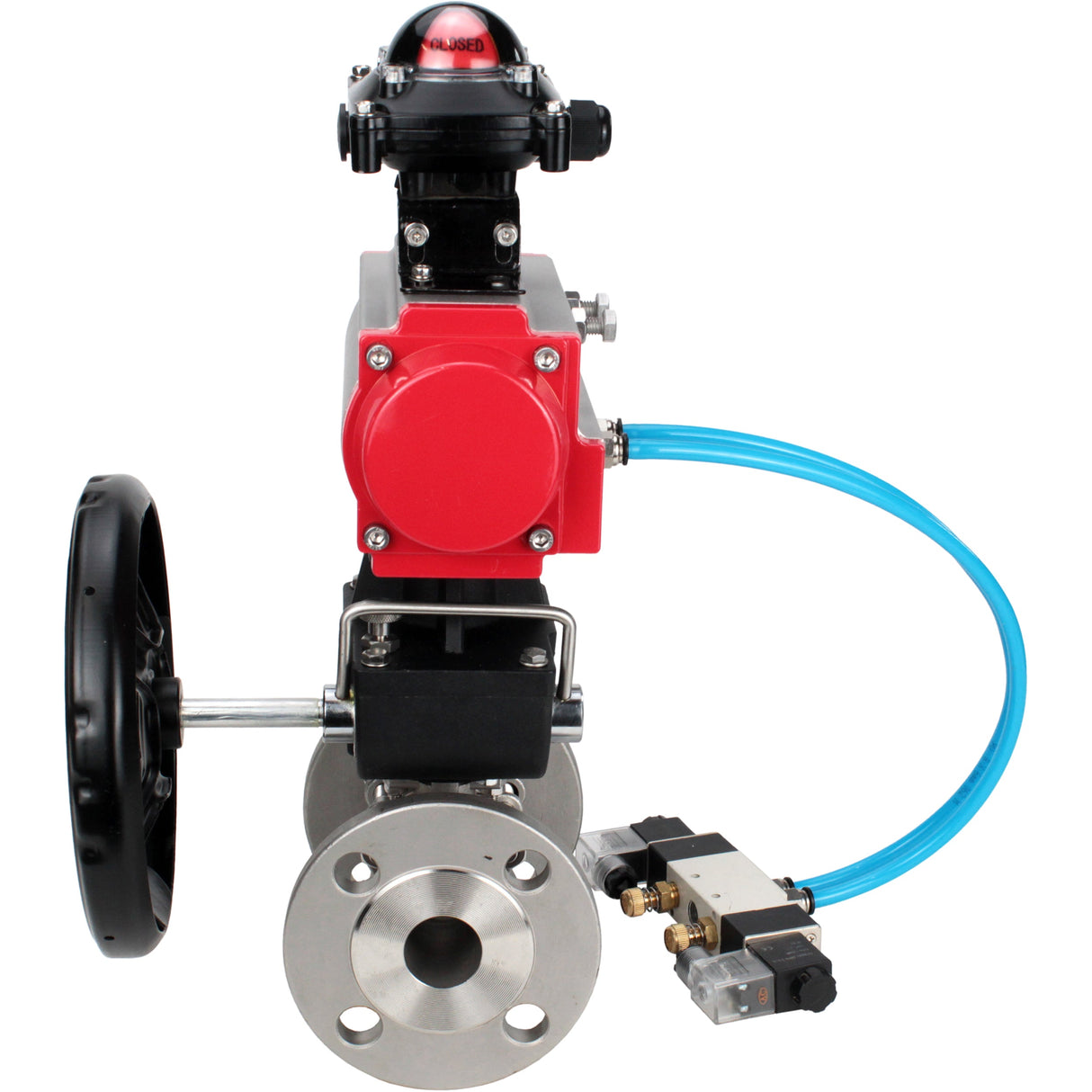

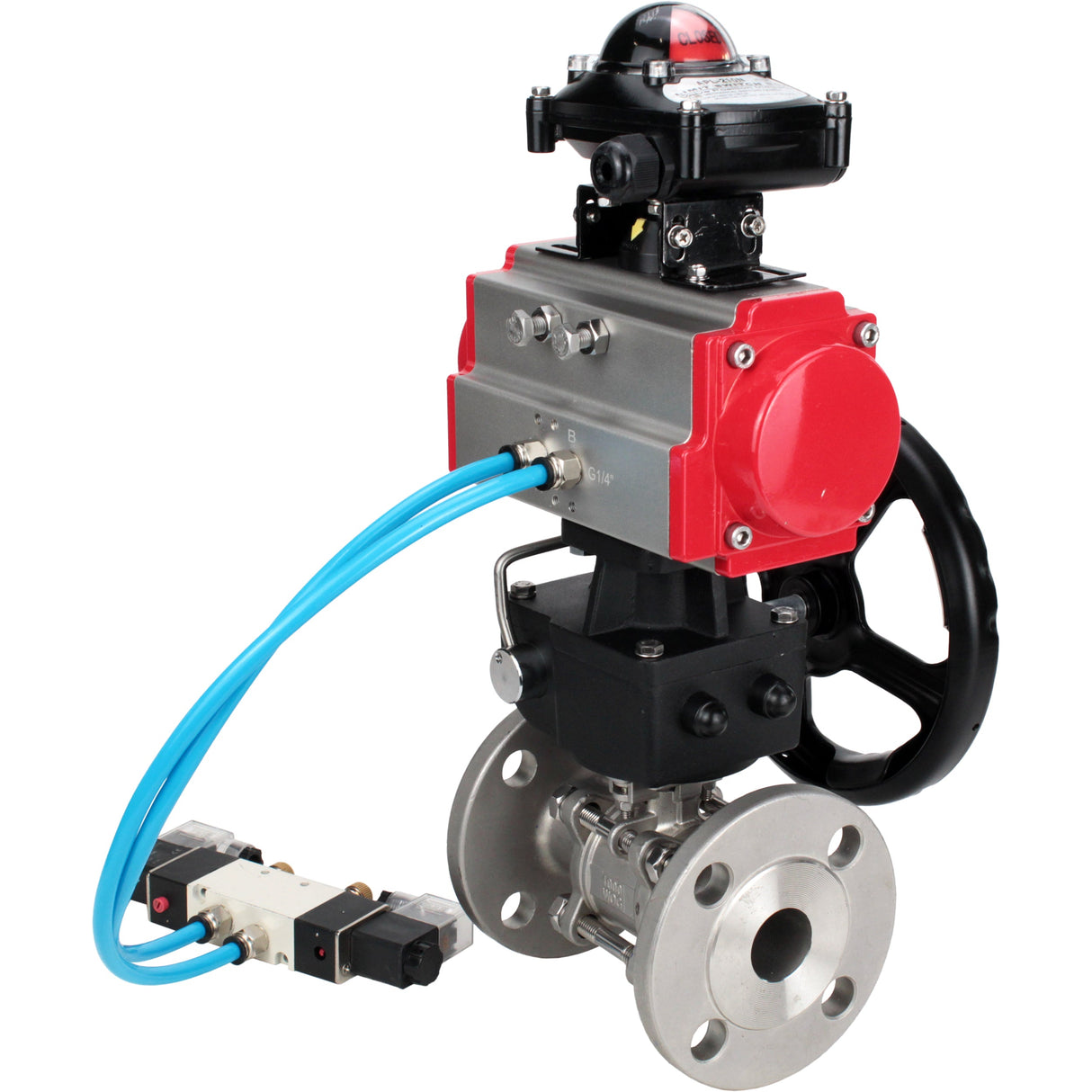

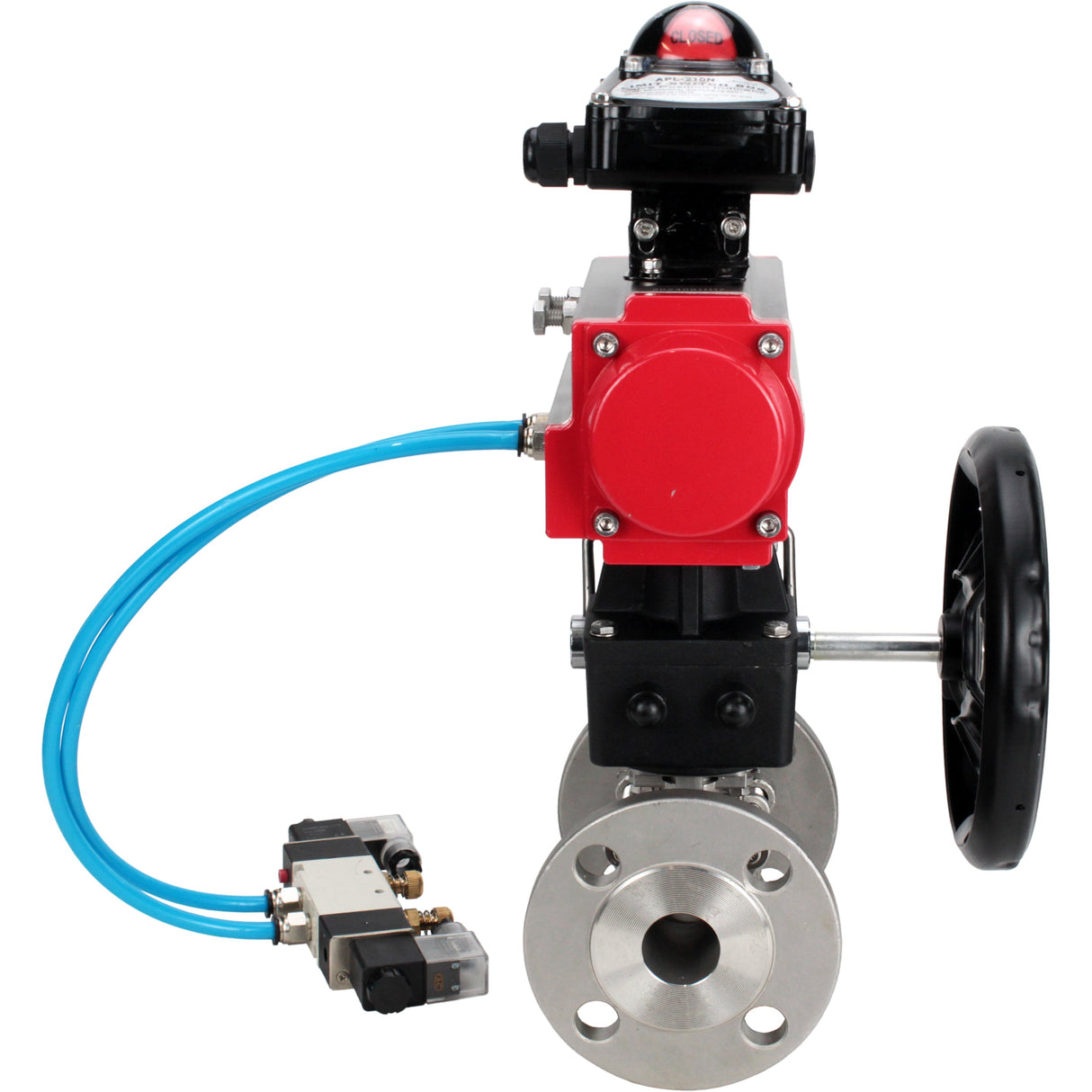

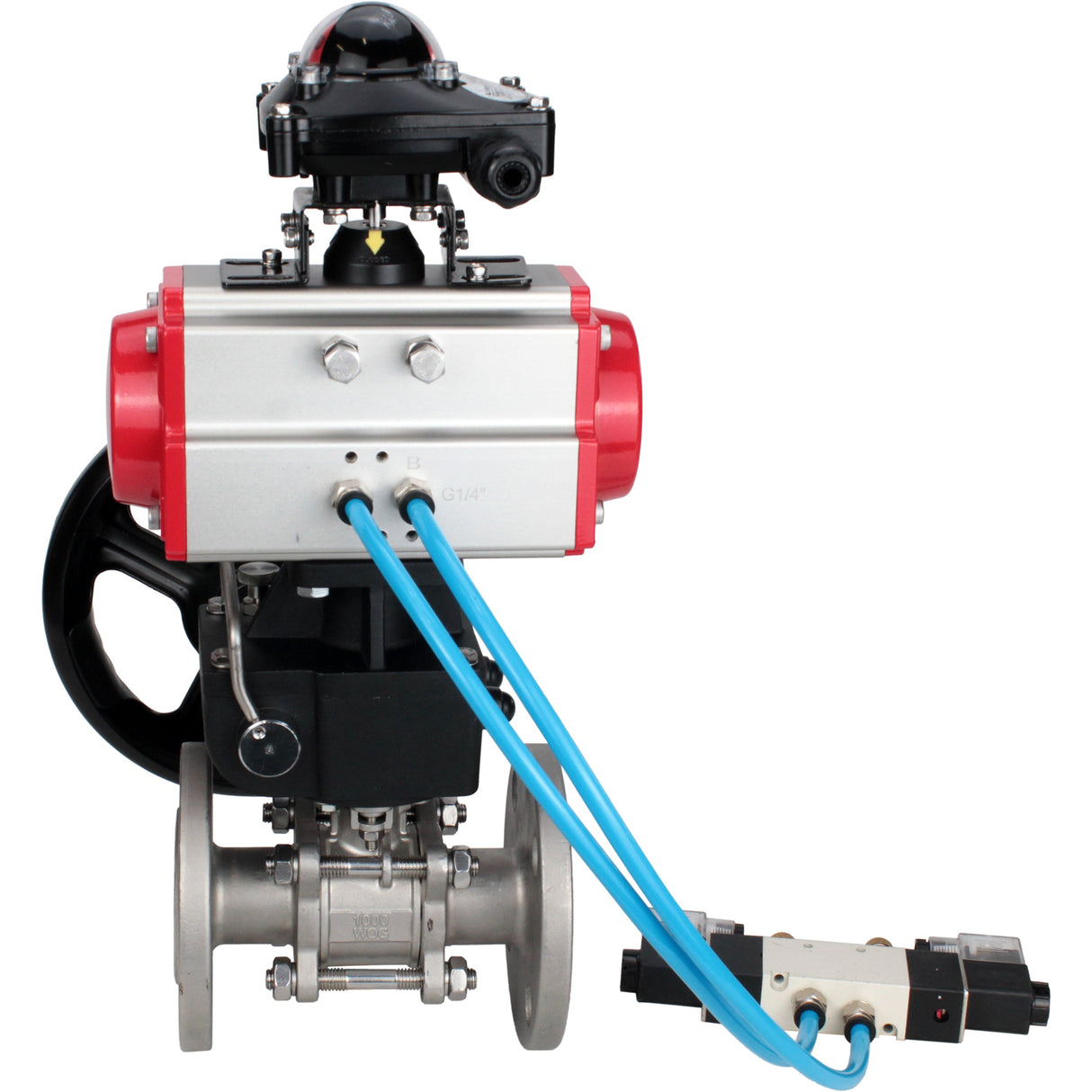

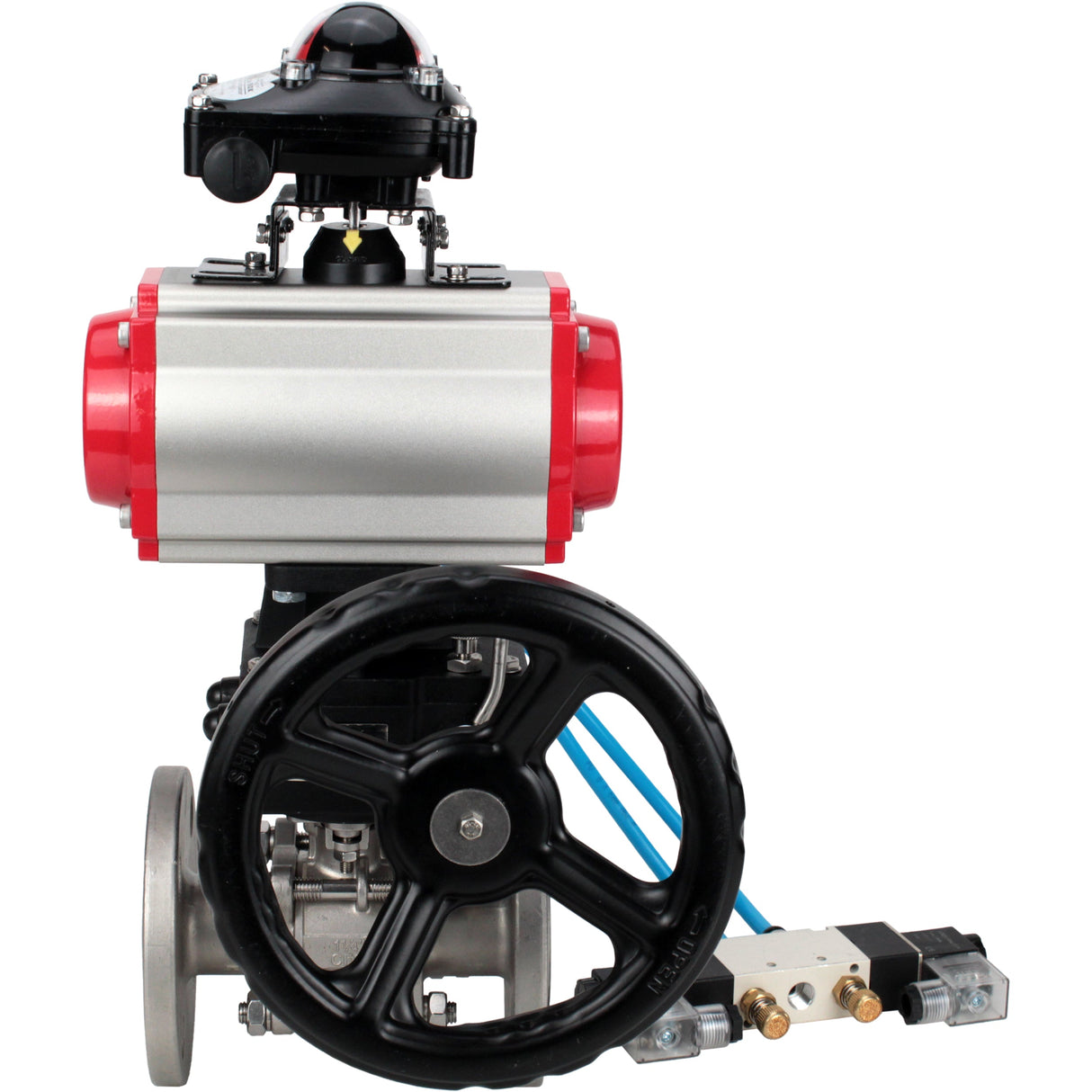

Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N, Handrad MON

Kugelhahn Elephant BV3131P(3pc)-FP-F-ISO-H wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3131P(3pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Dn.ru Pneumatikaktuatoren sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-210N Endschalterbox ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind und die Position des Stellantriebs überwachen sowie Extrempositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Entfernung gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Fehlerfall vereinfacht.

Der Elephant MON manuelle Doppel-Drehantrieb mit Schneckengetriebe und HDM-Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-210N, manueller Verdoppler MON:

Skizze der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-210N, manuelle Übersteuerung MON

Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-210N, manueller Verdoppler MON:

Detail- und Materialskizze von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H:

Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators

Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

Pneumatisches Ventil Elephant 4V320-10 220V

Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Endschalter-Einheit Elephantu APL-210N

Technische Parameter des Endschalterelements Elephant APL-210N

Tabelle der Teile und Materialien der Endschaltereinheit Elephant APL-210N:

Schaltplan für Elephant APL-210N Endschalter-Einheit

Skizze des Elephant MON Handrads.

Technische Parameter der Elephant MON Handräder:

Skizze der Teile und Materialien für das Elephant MON Handrad.

Teile- und Materialtabelle für das Elephant MON Handrad:
