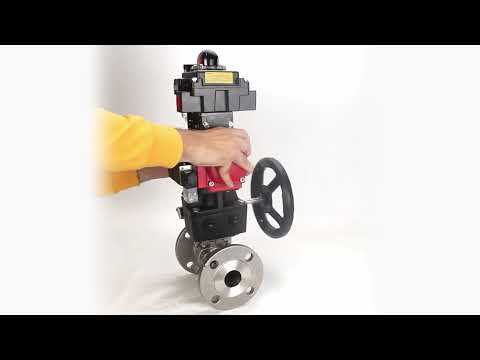

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, three-piece full bore flanged, stainless steel SS304, PTFE, with pneumatic drive PA-DA, with pneumatic distributor 4M310-08 220V, with LSU APL- 410N EX, with manual Doubler MON1-250-T26-ISO, with ATU AF

Kugelhahn Elephant wird als Absperrventil in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Drehaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Aktuatoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Pneumatische Ventile 4M310-08 220V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, um die Ventile durch Löcher im Gehäuse zu installieren.
Endschalter-Einheit APL-410N EX ist für die visuelle und elektrische Signalisierung der Endlagen des Ventilabsperrkörpers ausgelegt. Sie wird von oben auf der Oberfläche des Pneumatikaktuators montiert und mit der Aktuatorwelle - DIN-Standard - verbunden. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Aktuatorwelle überwachen und die Endlagen signalisieren. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GELB-GEÖFFNET.
Die Luftaufbereitungseinheit AFC2000 ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems mit einem Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.

Technische Merkmale der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voll durchgangsflansch, Edelstahl SS304, PTFE, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4M310-08 220V, mit Endschaltereinheit APL-410N EX, mit manuellem Doubler MON1-250-T26-ISO, mit ATU AFC:

Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voll durchgängig, geflanscht, Edelstahl SS304, PTFE, mit pneumatischem Antrieb PA-DA, mit pneumatischem Verteiler 4M310-08 220V, mit Endschaltereinheit APL-410N EX, mit manuellem Doubler MON1-250-T26-ISO, mit ATU AFC:

Technische Daten von Pneumatikaktuatoren:

Materialien der pneumatischen Antriebskomponenten:

Technische Merkmale des Pneumatikventils 4M310-08 220V:

Technische Merkmale der Luftversorgungseinheit AFC2000:

Technische Merkmale des Endschalterelements APL-410N EX:

Materialien des Endschalterelements APL-410N EX:
