Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, v – Valve Elephant
1 9
Elephant  |  SKU: D160-47235

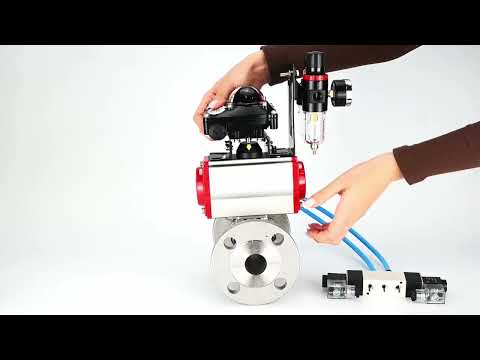

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000

€744,30
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Antriebe Elephant pneumatische doppeltwirkende Drehantriebe PA-DAXXX und pneumatische Drehantriebe mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endstellungen des Absperrvorrichtung: Ventil, Kran oder Scheibenschieber ausgelegt. Sie wird von oben auf der Oberfläche montiert.







Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit Endschaltereinheit APL-210N, mit ATU AFC2000:

Parameter

Wert

Arbeitstemperatur des Mediums, °C

Von -20 bis 180

Anwendung

Wasserversorgung, Wärmeversorgung, Pneumatiksysteme

Arbeitsmedium

Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien

Verbindung zur Pipeline

Flansch

Art des Passagenabschnitts

Vollbohrung

Art der Steuerung

Mit pneumatischem Antrieb

Verbindung

Flansch

Kontrolle

Doppelwirkender pneumatischer Antrieb

Vorhandensein von Endschaltern

Ja

Vorhandensein eines pneumatischen Verteilers

Ja

Garantie, Jahre

1

Herstellungsland

China


Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit Endschaltereinheit APL-210N, mit ATU AFC2000:

Modell L, mm B1, mm E, mm ØD, mm ØD1, mm ØG, mm f, mm T, mm D, mm Hmm X, mm Y, mm
DN15 130 147 92 95 65 46 2 17 15 77 162 139
DN20 150 147 92 105 75 58 2 18 20 77 162 139
DN25 160 147 92 115 85 68 2 18 25 77 162 139
DN32 180 147 92 140 100 78 2 19 32 77 162 139
DN40 200 168 108 150 110 88 2 19 40 77 162 139
DN50 230 204 128.7 165 125 102 3 19 50 77 162 139
DN65 290 268 153 185 145 122 3 22 65 77 162 139
DN80 310 268 153 200 160 140 3 24 80 77 162 139
DN100 350 301 185 234 190 161 3 24 100 77 162 139




Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, Flansch, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit Endschaltereinheit APL-210N, mit ATU AFC2000:

Nr.

Teilename

Material

Menge

1

Körper

Stahl SS304 / SS316

1

2

Ball

Stahl S304 / S316

1

3

Bolzen

Stahl S201 / S304

4~6

4

Nuss

Stahl S201 / S304

6~12

5

Siegel

PTFE

1

6

Stängel

Stahl SS304 / SS316

1

7

Drüse

Stahl S201 / S304

1

8

Abdeckung

Stahl WCB/CF8/CF8M

2

9

Sitzringe

PTFE

2

10

Anlaufscheibe

PTFE

1




Technische Parameter des pneumatischen Antriebs Elephant

Parameter

Wert

Konstruktion

Doppeltwirkend

Arbeitsdruck, bar

6

Arbeitsmedium

Gefilterte Druckluft oder nicht aggressive Gase, Öle

Verfügbarkeit des manuellen Verdopplers

NEIN




Abmessungen und Größen des pneumatischen Stellantriebs Elephant:

Aktuatormodell DA-052 DA-065 DA-083 DA-105 DA-130
G, mm 15 15 15 25 25
M, mm 80 80 80 80 80
N, mm 30 30 30 30 30
F0, mm 34 34 34 41 62
P, mm 20 20 20 20 30
B1, mm 153 174 216 279 308
C, mm 30 36 46 55 67.5
E, mm 72 89 109 134 157
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M8x12
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M10x16
F, mm 26 26 26 26 36
A1, mm 108 125 152 189 210
D, mm 41 46 55 64 70
L 11x11 14x14 17x17 22x22 22x22
H F03 F05 F05 F07 F07
ICH F05 F07 F07 F10 F10





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant:

Nr.

Name

Menge

Material

Beschichtung

1

Körper

1

Stranggepresstes Aluminium

Harteloxiert

2

Seitenstecker

2

Aluminiumguss

-

3

Gang

1

Edelstahl

Vernickelt

4

Kolben

2

Stahl/Aluminium

Oxidation/feuerverzinkt

5

Stecker

8

Edelstahl

-

6

Kolbenring

2

NBR

-

7

Federn

0–12

Federstahl

Epoxidbeschichtung

8

Kolbenlager

2

Technischer Kunststoff

-

9

Kolbenring

2

NBR

-

10

Stecker

2

NBR

-

11

Druckring

2

Technischer Kunststoff

-

12

Ring

1

Technischer Kunststoff

-

13

Waschmaschine

1

Edelstahl

-

14

Federklammer

2

Edelstahl

-

15

Indikator

1

Plastik

-

16

Anzeigekörper

1

Plastik

-

17

Lager

1

Technischer Kunststoff

-

18

Nocken

1

Stahl

Oxidation/ verzinkter Stahl

19

Lager

1

NBR

-

20

Lager

1

Technischer Kunststoff

-

21

Lager

1

Technischer Kunststoff

-

22

Dichtungsring

2

NBR

-

23

Dichtungsring

2

NBR

-

24

Lager

2

Edelstahl

-

25

Einstellmutter

2

Edelstahl

-

26

Einstellschraube

2

Edelstahl

-

27

Buchse

2

Aluminium

-




Technische Parameter des Pneumatikventils Elephant

Name

Wert

Art des Pneumatikventils

Schieberventil

Arbeitsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220 V

Volle Kraft, Va

4.5

Kontrolle

Zweiseitige elektromagnetische

Antwortfrequenz, Zyklus/Sek

5




Abmessungen und Größen des Pneumatikventils Elephant:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4





Technische Parameter des Endschalterelements Elephant

Name Wert
Maximale Grenzschalterspannung, V 250
Schutzart des Gehäuses, IP 65
Betriebstemperatur des Mediums, °C von -40 bis +80
Lebensdauer, Jahre 10




Abmessungen und Größen der Endschaltereinheit Elephant:

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5




Technische Parameter der Luftaufbereitungseinheit Elephant AFC2000

Name Wert
Arbeitsdruck, bar 8
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Filterbare Partikelgröße, µm 40 µm
Gewicht, kg 0.395




Abmessungen und Größen der Luftbehandlungseinheit Elephant AFC2000:

Modell AFC2000
A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
Hmm 7
Ich, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5




Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    235 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    Doppelwirkung
