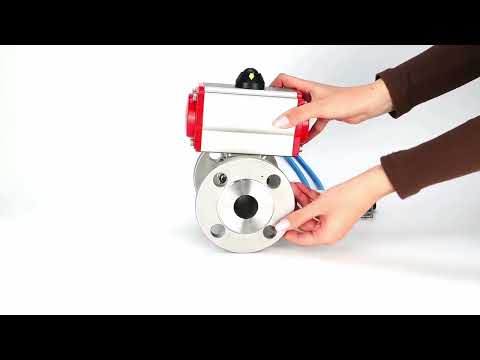

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V

€652,75
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Antriebe Elephant pneumatische doppeltwirkende Drehantriebe PA-DAXXX und pneumatische Drehantriebe mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Pneumatische Ventile werden verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.







Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V:

Parameter

Wert

Arbeitstemperatur des Mediums, °C

Von -20 bis 180

Anwendung

Wasserversorgung, Wärmeversorgung, Pneumatiksysteme

Arbeitsmedium

Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien

Verbindung zur Pipeline

Flansch

Art des Passagenabschnitts

Vollbohrung

Art der Steuerung

Mit pneumatischem Antrieb

Verbindung

Flansch

Kontrolle

Doppelwirkender pneumatischer Antrieb

Vorhandensein von Endschaltern

NEIN

Vorhandensein eines pneumatischen Verteilers

Ja

Garantie, Jahre

1

Herstellungsland

China

Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V:

Modell D, mm L, mm ØD, mm ØD1, mm ØG, mm f, mm T, mm B1, mm E, mm
DN15 15 130 95 65 46 2 17 147 92
DN20 20 150 105 75 58 2 18 147 92
DN25 25 160 115 85 68 2 18 147 92
DN32 32 180 140 100 78 2 19 147 92
DN40 40 200 150 110 88 2 19 168 108
DN50 50 230 165 125 102 3 19 204 128.7
DN65 65 290 185 145 122 3 22 268 153
DN80 80 310 200 160 140 3 24 268 153
DN100 100 350 234 190 161 3 24 301 185




Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatikaktuator, mit Pneumatikverteiler 4V320-08 220V:

Nr.

Teilename

Material

Menge

1

Körper

Stahl SS304 / SS316

1

2

Ball

Stahl S304 / S316

1

3

Bolzen

Stahl S201 / S304

4~6

4

Nuss

Stahl S201 / S304

6~12

5

Siegel

PTFE

1

6

Stängel

Stahl SS304 / SS316

1

7

Drüse

Stahl S201 / S304

1

8

Abdeckung

Stahl WCB/CF8/CF8M

2

9

Sitzringe

PTFE

2

10

Anlaufscheibe

PTFE

1




Technische Parameter des pneumatischen Antriebs Elephant

Parameter

Wert

Konstruktion

Doppeltwirkend

Arbeitsdruck, bar

6

Arbeitsmedium

Gefilterte Druckluft oder nicht aggressive Gase, Öle

Verfügbarkeit des manuellen Verdopplers

NEIN




Abmessungen und Größen des pneumatischen Stellantriebs Elephant:

Aktuatormodell DA-052 DA-065 DA-083 DA-105 DA-130
G, mm 15 15 15 25 25
M, mm 80 80 80 80 80
N, mm 30 30 30 30 30
F0, mm 34 34 34 41 62
P, mm 20 20 20 20 30
B1, mm 153 174 216 279 308
C, mm 30 36 46 55 67.5
E, mm 72 89 109 134 157
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M8x12
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M10x16
F, mm 26 26 26 26 36
A1, mm 108 125 152 189 210
D, mm 41 46 55 64 70
L 11x11 14x14 17x17 22x22 22x22
H F03 F05 F05 F07 F07
ICH F05 F07 F07 F10 F10





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant:

Nr.

Name

Menge

Material

Beschichtung

1

Körper

1

Stranggepresstes Aluminium

Harteloxiert

2

Seitenstecker

2

Aluminiumguss

-

3

Gang

1

Edelstahl

Vernickelt

4

Kolben

2

Stahl/Aluminium

Oxidation/feuerverzinkt

5

Stecker

8

Edelstahl

-

6

Kolbenring

2

NBR

-

7

Federn

0–12

Federstahl

Epoxidbeschichtung

8

Kolbenlager

2

Technischer Kunststoff

-

9

Kolbenring

2

NBR

-

10

Stecker

2

NBR

-

11

Druckring

2

Technischer Kunststoff

-

12

Ring

1

Technischer Kunststoff

-

13

Waschmaschine

1

Edelstahl

-

14

Federklammer

2

Edelstahl

-

15

Indikator

1

Plastik

-

16

Anzeigekörper

1

Plastik

-

17

Lager

1

Technischer Kunststoff

-

18

Nocken

1

Stahl

Oxidation/ verzinkter Stahl

19

Lager

1

NBR

-

20

Lager

1

Technischer Kunststoff

-

21

Lager

1

Technischer Kunststoff

-

22

Dichtungsring

2

NBR

-

23

Dichtungsring

2

NBR

-

24

Lager

2

Edelstahl

-

25

Einstellmutter

2

Edelstahl

-

26

Einstellschraube

2

Edelstahl

-

27

Buchse

2

Aluminium

-




Technische Parameter des Pneumatikventils Elephant

Name

Wert

Art des Pneumatikventils

Schieberventil

Arbeitsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220 V

Volle Kraft, Va

4.5

Kontrolle

Zweiseitige elektromagnetische

Antwortfrequenz, Zyklus/Sek

5




Abmessungen und Größen des Pneumatikventils Elephant:

Pneumatisches Ventilmodell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    235 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
