Elephant | SKU: D160-37165

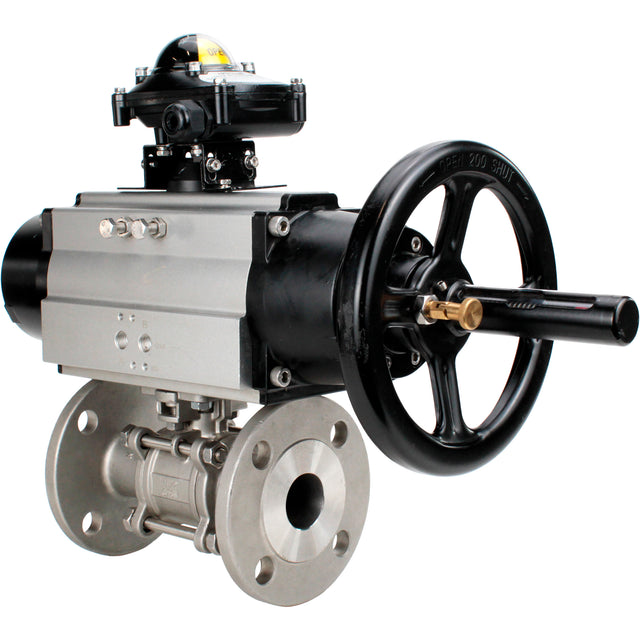

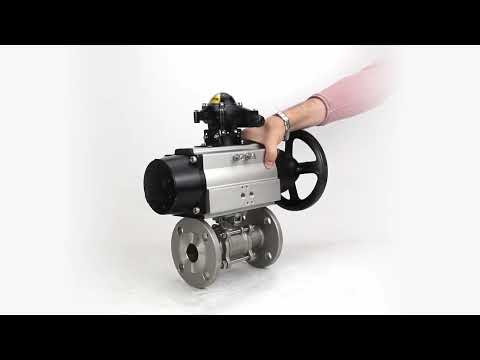

Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar dreiteilig, voller Durchgang, geflanscht, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-210N

€456,53

inkl. MwSt. Versand wird beim Checkout berechnet.

Anschlussgröße

Druck

Produktvarianten

Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar dreiteilig, voller Durchgang, geflanscht, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-210N - DN65 / 25 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelhähnen als Regelventile ist nicht erlaubt.
Der pneumatische Drehantrieb ist dafür ausgelegt, den Prozess der Steuerung von Industrieventilen zu automatisieren sowie die Position des Ventilabsperrkörpers zu bestimmen.
Endschalter-Einheit ist für die visuelle und elektrische Signalisierung der Endstellungen des Absperrventils, Ventils oder Scheibenschiebers ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extremstellungen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.

Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar Drei-teiliger Vollbohrungsflansch, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-210N:

Parameter	Wert
Nenndruck PN, bar	25
Arbeitstemperatur des Mediums, °C	Von -20 bis 180
Art des Ventilgeräts	Zweiwege
Anwendung	Wasserversorgung, Wärmeversorgung, Pneumatiksysteme
Arbeitsmedium	Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline	Flansch
Art des Passagenabschnitts	Vollbohrung
Steuerungstyp	Mit pneumatischem Antrieb
Verbindung	Flansch
Kontrolle	Doppelwirkender pneumatischer Antrieb
Vorhandensein von Endschaltern	Ja
Vorhandensein eines pneumatischen Verteilers	NEIN
Vorhandensein eines elektro-pneumatischen Stellgeräts	NEIN
Garantie, Jahre	1

Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar Drei-teiliger Vollbohrungsflansch, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-210N:

Modell	ØD, mm	ØD1, mm	ØD2, mm	L, mm	A, mm	E, mm
DN65	184	145	122	290	495	200
DN80	200	160	138	310	495	200

Tabelle der Teile und Materialien von Kugelhähnen lephant BV3131P(3pc)-FP-F-ISO-H DN65-80 16 bar Drei-teiliger Vollbohrungsflansch, Gehäuse - Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-210N:

Nr.	Teilename	Material	Menge
1	Körper	Stahl SS304 / SS316	1
2	Ball	Stahl S304 / S316	1
3	Bolzen	Stahl S201 / S304	4~6
4	Nuss	Stahl S201 / S304	6~12
5	Siegel	PTFE	1
6	Stängel	Stahl SS304 / SS316	1
7	Drüse	Stahl S201 / S304	1
8	Abdeckung	Stahl WCB/CF8/CF8M	2
9	Sitzringe	PTFE	2
10	Anlaufscheibe	PTFE	1

Technische Parameter der pneumatischen Antriebe Elephant PA-DA

Name	Wert
Konstruktion	Doppeltwirkend
Steuerdruck, bar	2 ÷ 8
Verfügbarkeit des manuellen Verdopplers	NEIN

Abmessungen und Größen der Pneumatikaktuatoren Elephant PA-DA

Modell des pneumatischen Antriebs	PA-DA-105-1
A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
D, mm	153
E1, mm	57.5
F, mm	64
G, mm	26
Hmm	80
Ich, mm	30
N, mm	22
E, mm	200
J, mm	102
K mm	70
L, mm	M10x16
M, mm	M8x13
O, mm	4
P, mm	4
S, mm	M6
T, mm	24
U, mm	32

Tabelle der Teile und Materialien für pneumatische Antriebe Elephant PA-DA

Nr.	Teilename	Material
1	Blinkerschraube	ABS (Kunststoff)
2	Positionsanzeige	ABS (Kunststoff)
3	Federklemme	Edelstahl 304
4	Waschmaschine	Edelstahl 304
5	Äußere Unterlegscheibe	Technischer Kunststoff
6	Einstellschraube	Edelstahl 304
7	Nuss	Edelstahl 304
8	Waschmaschine	Edelstahl 304
9	Körper	Extrudierte Aluminiumlegierung
10	Kolben	Druckgegossene Aluminiumlegierung
11	Kolbendichtring	NBR
12	Lagergruppe	Technischer Kunststoff
13	Endabdeckungs-Dichtring	NBR
14	Abschlussdeckel	Gussaluminiumlegierung, beschichtet mit Polyesterfarbe
15	Befestigungsschraube	Edelstahl 304
16	Innere Unterlegscheibe	Technischer Kunststoff
17	Dichtungsring	NBR
18	Lager	Technischer Kunststoff
19	Halter	Legierter Stahl
20	Gang	Legierter Stahl
21	Lager	Technischer Kunststoff
22	Dichtungsring	NBR

Technische Parameter der Endschalter-Einheiten Elephant APL-210N

Name	Wert
Modell der Endschaltereinheit	APL-210N
Schutzart des Gehäuses, IP	65
Lebensdauer, Jahre	10

Abmessungen und Größen der Endschaltereinheiten Elephant APL-210N:

Modell	Hmm	L, mm	B, mm	D, mm	D1, mm	M
APL-210N	77	112	88	10	5	20x1.5

Tabelle der Teile und Materialien der Endschaltereinheit Elephant APL-210N:

Teil	Material
Körper	Aluminiumguss
Blinkerkappe	Polyester-Kunststoff
3D-Anzeige	ABS-Kunststoff
Nocken	Polyester-Kunststoff
Frühling	Edelstahl
Schrauben	Edelstahl
Dichtringe	NBR
Buchse	Bronze
Erdungsklemme	Edelstahl
Welle	Edelstahl

Spezifikation

Herkunftsland

China
Portöffnung

volle Bohrung
Körpermaterial

Edelstahl AISI 304
Maximal zulässige Temperatur

180 °C
Verbindungstyp

Flansch
Steuerungstyp

Pneumatisch betätigt
Betriebsumgebung

Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
Typ der Dichtung

PTFE
Spannung

220V
Explosionsgeschützt

NEIN
Drehmoment

85 Nm
Endschalter

haben
Typ des pneumatischen Antriebs

Doppelwirkung

Bewertungen (0)

Dokumentation

Limit switch unit ELEPHANT APL-210N

Ball valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100
