Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flange – Valve Elephant
Elephant  |  SKU: D160-65603

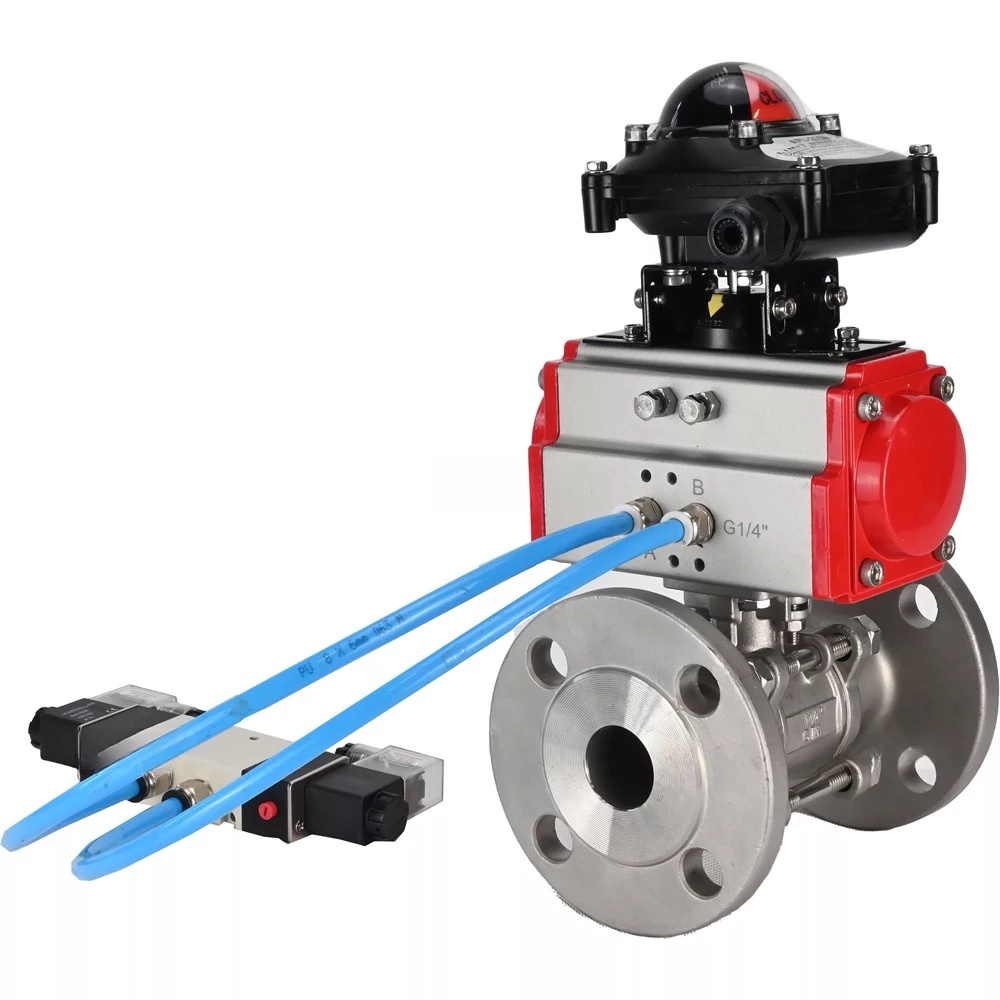

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with PA-SA pneumatic actuator, pneumatic distributor 4V320-10 220V, LSU APL-410N Ex

€1.395,66
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heating, water supply, steam, fuel, and compressed air and neutral gas pneumatic systems. BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems that transport liquid and gaseous media (water, steam, petroleum products, liquid media, neutral media, gaseous media) that are non-aggressive to the valve materials.

The Elephant PA-DA pneumatic actuator is designed to automate the control process of industrial shut-off valves - gate valves, ball valves. Elephant pneumatic actuators are designed for indoor and outdoor use. All internal and external parts have an anti-corrosion coating.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H

Name Value
Working medium temperature, °C from -20 to 150
Valve type two-way
Application water supply, heat supply, pneumatic systems
Working medium water, steam, petroleum products, liquid media, neutral media, gaseous media
Connection to pipeline flanged
Water supply no
Type of passage section full bore
Tightness class A
Control type With pneumatic drive
Connection flanged
Control double-acting pneumatic drive
End switches no
Pneumatic distributor yes
Average service life, years 10
Country of manufacture China





Dimensions and sizes of ball valves Elephant BV3232P(3pc)-FP-F-ISO-H

Dn D L L1 F G
65 185 290 268 153 147
80 200 310 301 185 147
100 235 350 390 202 147

Ball valve sketch Elephant BV3232P(3pc)-FP-F-ISO-H





Table of ball valve parts and materials Elephant BV3232P(3pc)-FP-F-ISO-H

№ Part name Quantity, pcs Material
1 Flange part 2 AISI 316 stainless steel
2 Pin 4/6/8 AISI 304 stainless steel
3 Nut 8/12/16 AISI 304 stainless steel
4 Gasket 8/12/16 AISI 304 stainless steel
5 Seal 2 PTFE
6 Ball 1 AISI 316 stainless steel
7 Housing 1 AISI 316 stainless steel
8 Thrust bearing 1 PTFE
9 Rod 1 AISI 316 stainless steel
10 Packing 3 PTFE
11 Thrust ring 1 AISI 304 stainless steel
12 Positioning screw 1 AISI 304 stainless steel
13 Movable cover 1 AISI 304 stainless steel
14 Positioning bolt 1 AISI 304 stainless steel
15 Hex nut 1 AISI 304 stainless steel
16 Handle 1 SS 201 stainless steel + PVC
17 Locking pin 1 SS 201 stainless steel

Sketch of crane parts and materials Elephant BV3232P(3pc)-FP-F-ISO-H





Technical parameters of the PA-DA pneumatic actuator

Name Meaning
Model PA-DA
Pressure, bar 2 ÷ 8
Availability of a manual backup NO





Table of parts and materials for PA-DA pneumatic actuator

№ Part name Material
1 Indicator screw ABS plastic
2 Position indicator ABS plastic
3 Spring clip 304 stainless steel
4 Metal washer 304 stainless steel
5 Pressure washer Engineering plastic
6 Housing Extruded aluminum alloy with hard anodizing
7 Pressure washer Engineering plastic
8 Stopper Alloy steel
9 Upper shaft seal ring NBR
10 Upper shaft anti-friction ring Engineering plastic
11 Shaft Alloy steel Nickel-plated
12 Lower shaft anti-friction ring Engineering plastic
13 Lower shaft seal ring NBR
14 Plug NBR
15 Adjusting screw seal ring NBR
16 Adjusting screw washer 304 stainless steel
17 Adjusting screw lock nut 304 stainless steel
18 Adjusting screw 304 stainless steel
19 Piston Die-cast aluminum alloy
20 Piston guide plate Engineering plastic
21 Piston anti-friction ring Engineering plastic
22 Piston sealing ring NBR
23 Spring set Spring steel
24 Cover sealing ring NBR
25 End cover Die-cast aluminum with polyester coating
26 Cover screw Stainless steel 304
27 Lock screw Stainless steel 304
28 Adapter Carbon steel
Sketch of parts and materials for Elephant PA-DA pneumatic actuator




Technical parameters of the pneumatic distributor Elephant 4V320-10 220V

Name Value
Type of pneumatic distributor spool
Model of pneumatic distributor 4V320-10 220V
Working pressure, bar 1.5 ÷ 8
Supply voltage 220V
Frequency of operation, cycles/sec 5





Technical parameters of the Elephant APL-410N EX limit switch unit

Name Meaning
Limit switch block model APL-410N EX
Service life, years 10



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flanged
  • Steuerungstyp
    Pneumatic actuator
  • Betriebsumgebung
    Water, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
  • Anwendungen
    Water Supply, Heat supply, Pneumatic systems
  • Typ der Dichtung
    PTFE / Fluoroplastic / Teflon
  • Sperrmaterial
    Stainless steel
  • Explosionsgeschützt
    Yes
  • Endschalter
    Yes
  • Typ des pneumatischen Antriebs
    with return springs
  • Drehwinkel
    90°
