Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flange – Valve Elephant
1 9
Elephant  |  SKU: D160-65501

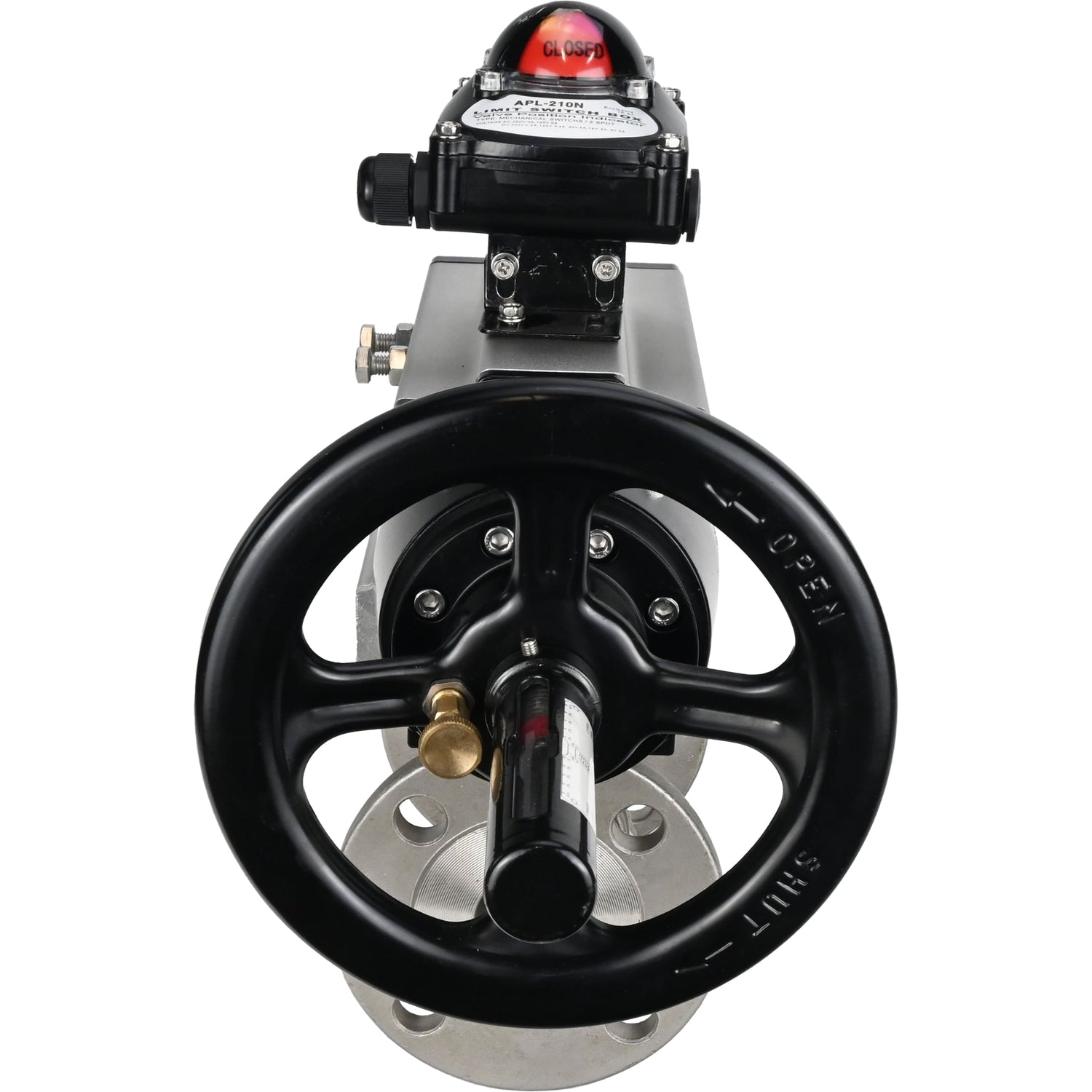

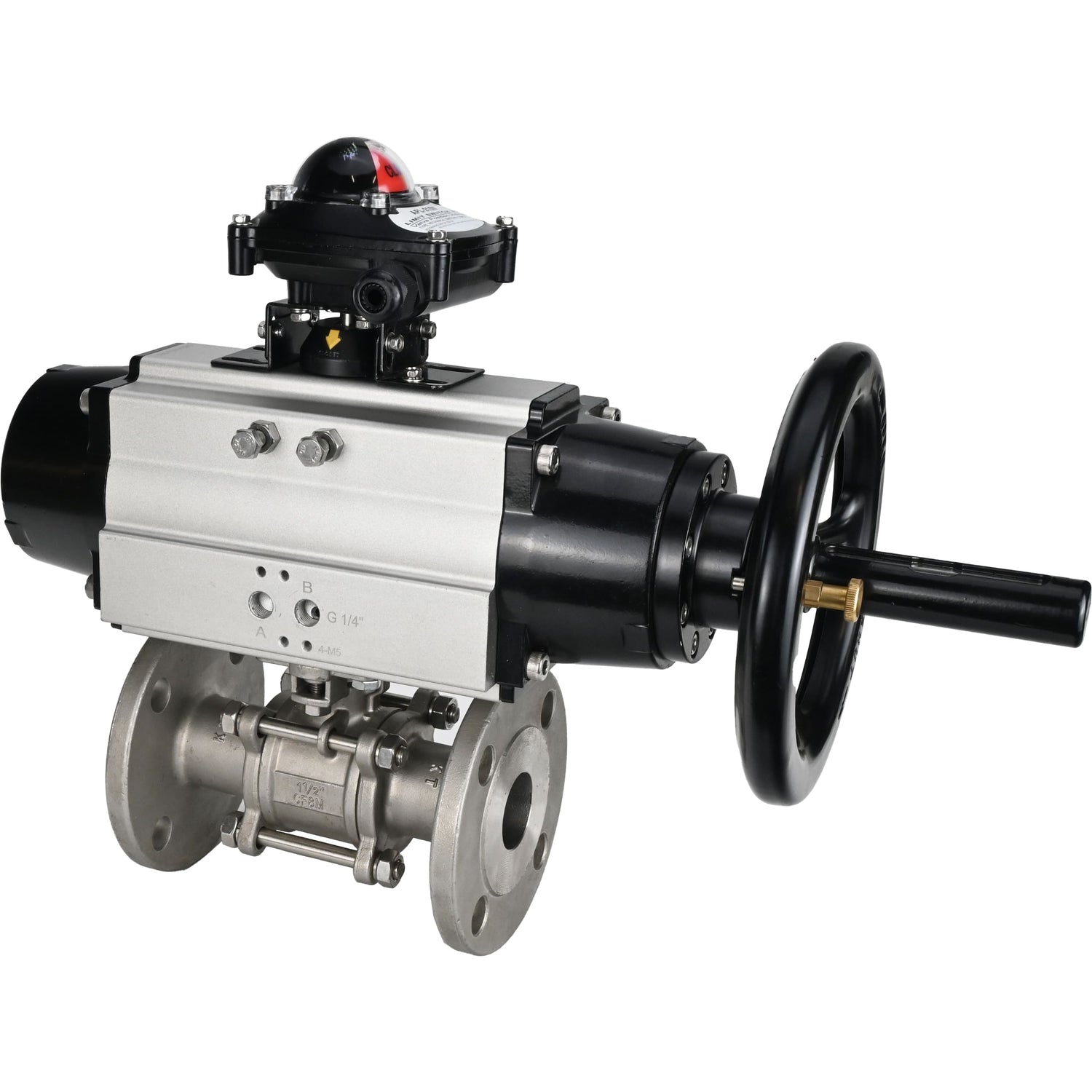

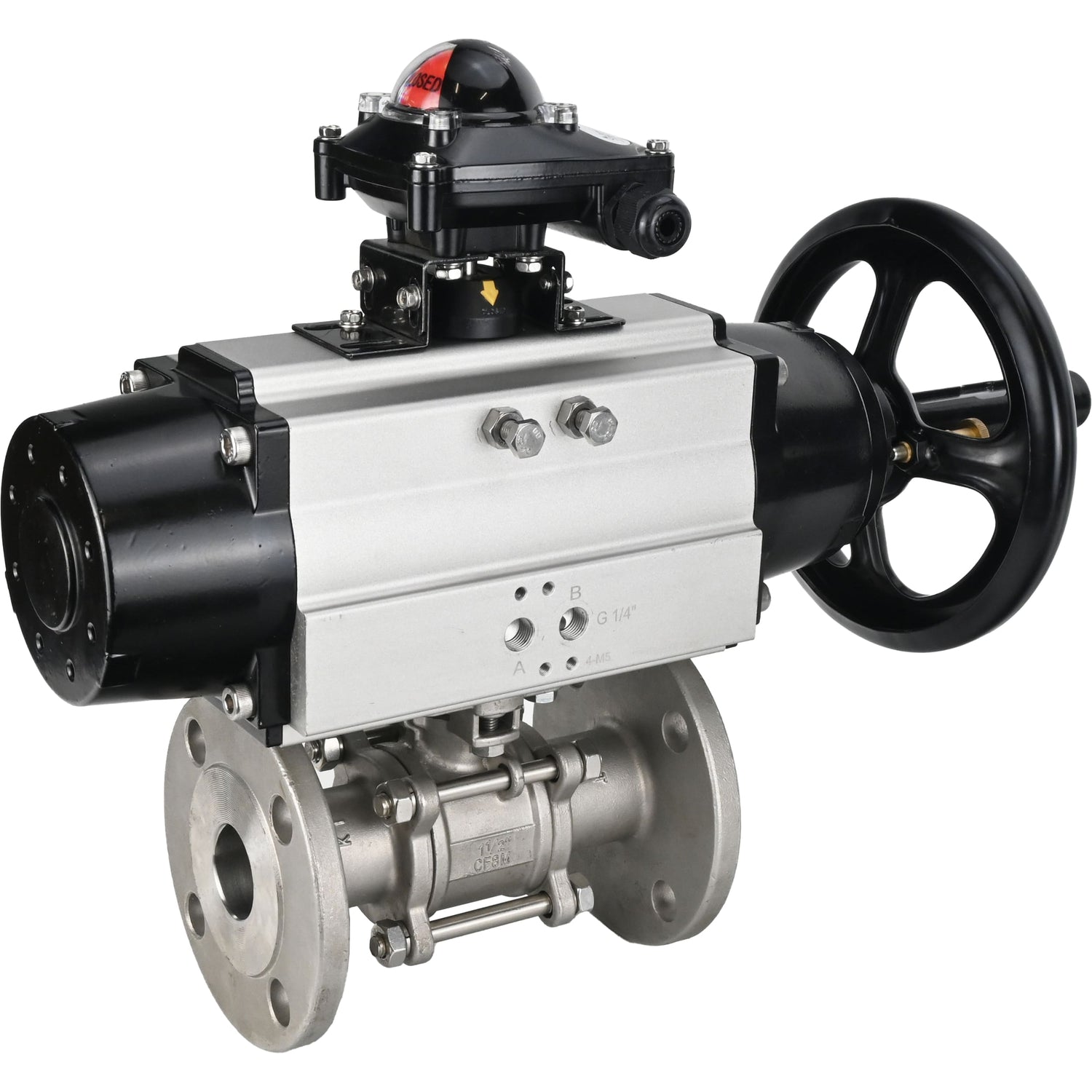

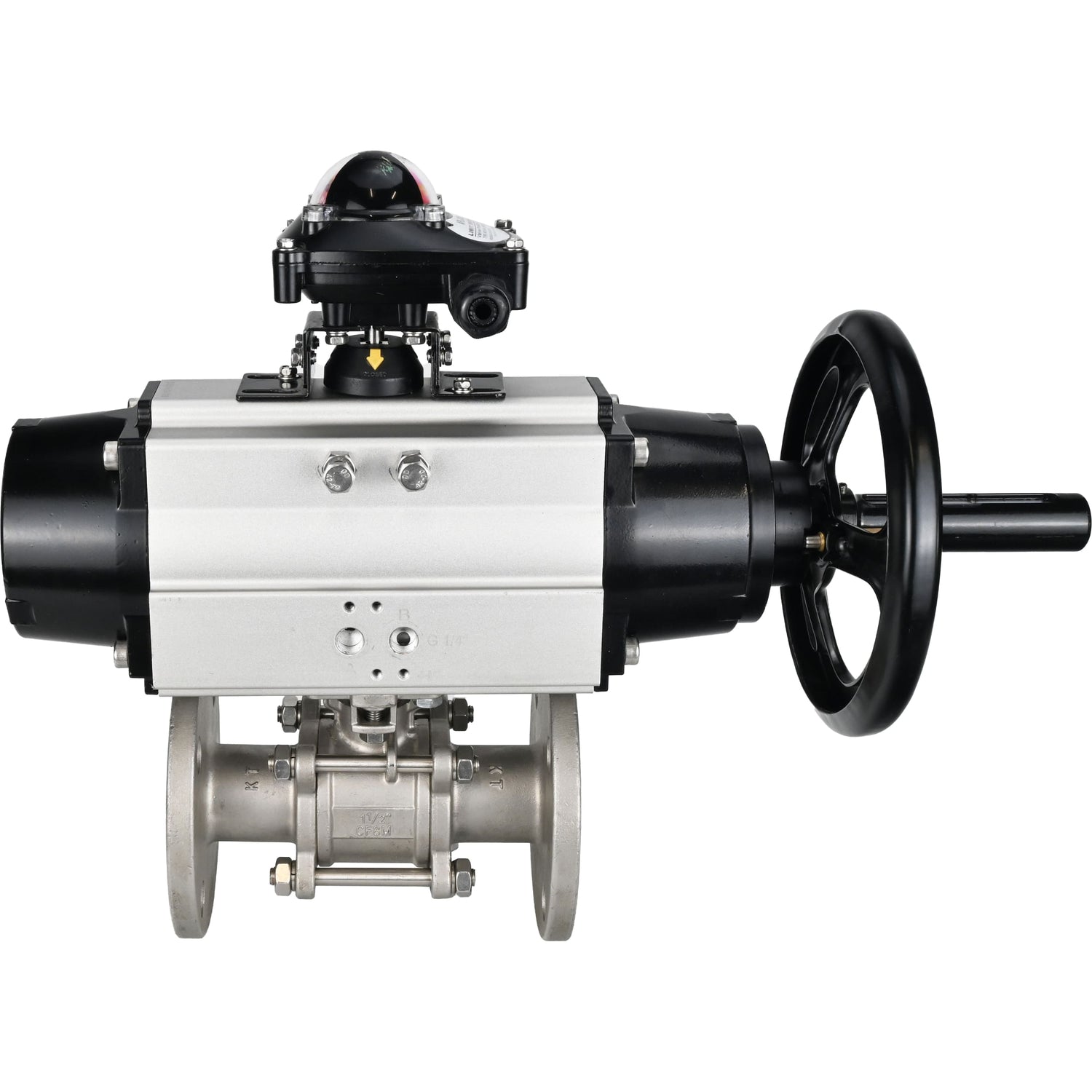

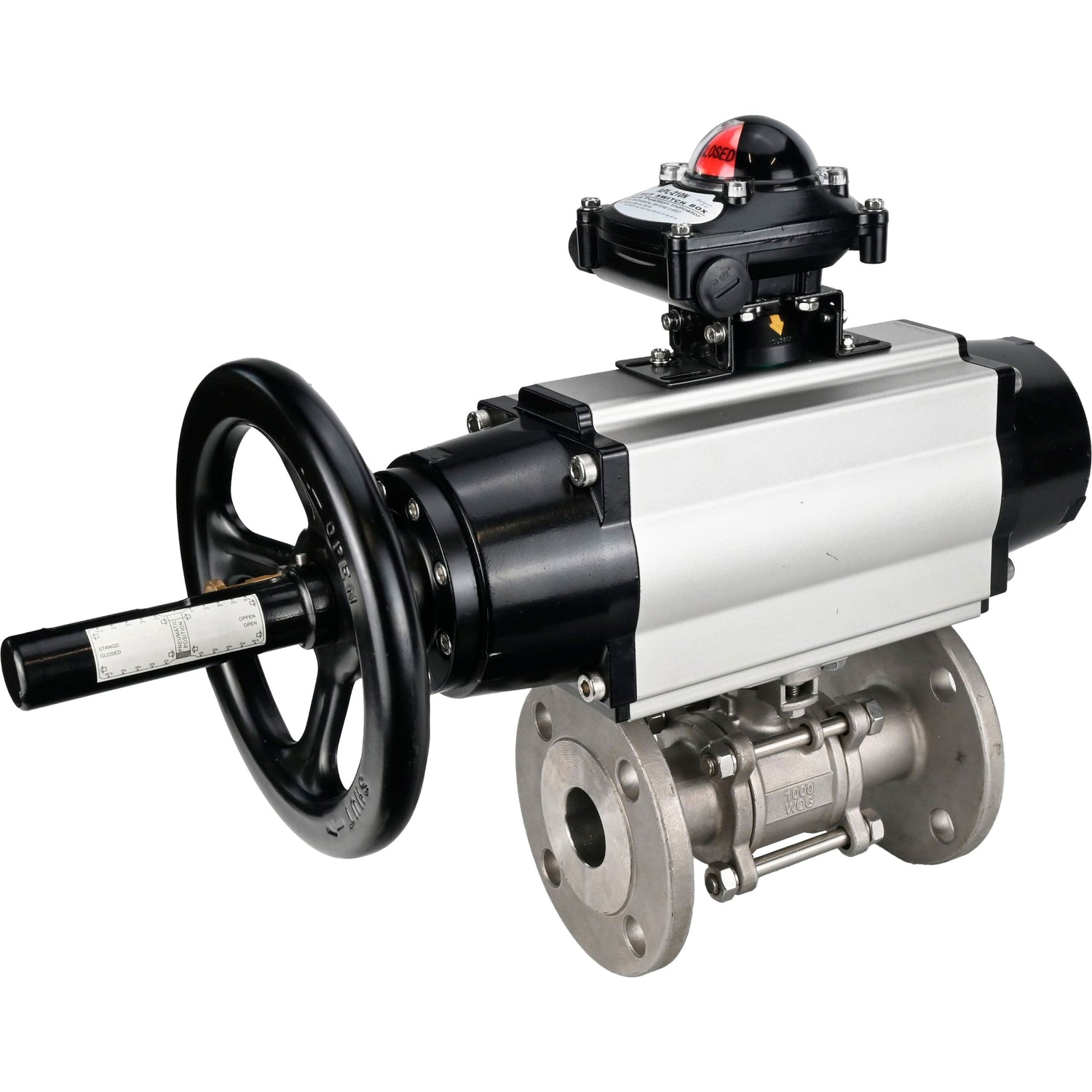

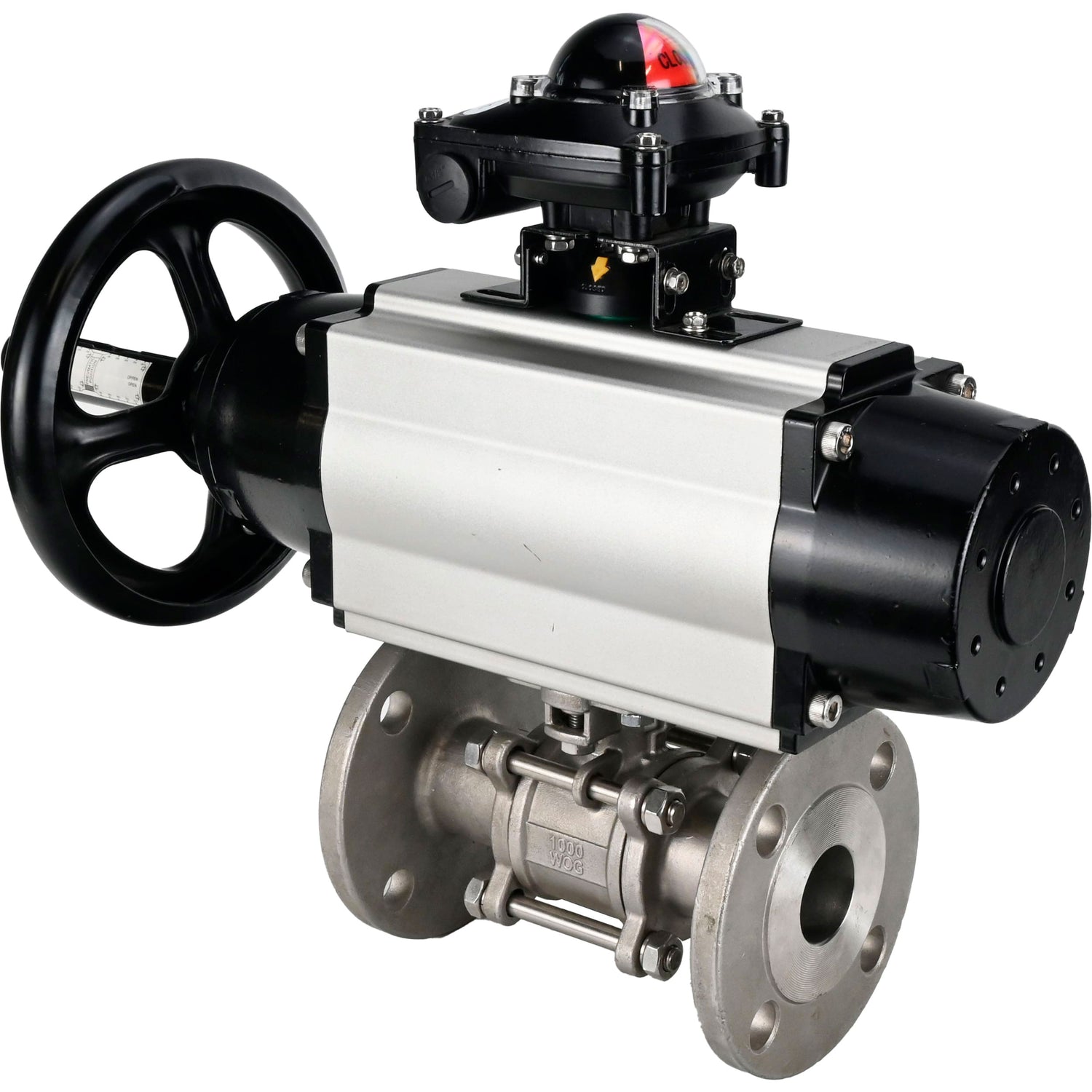

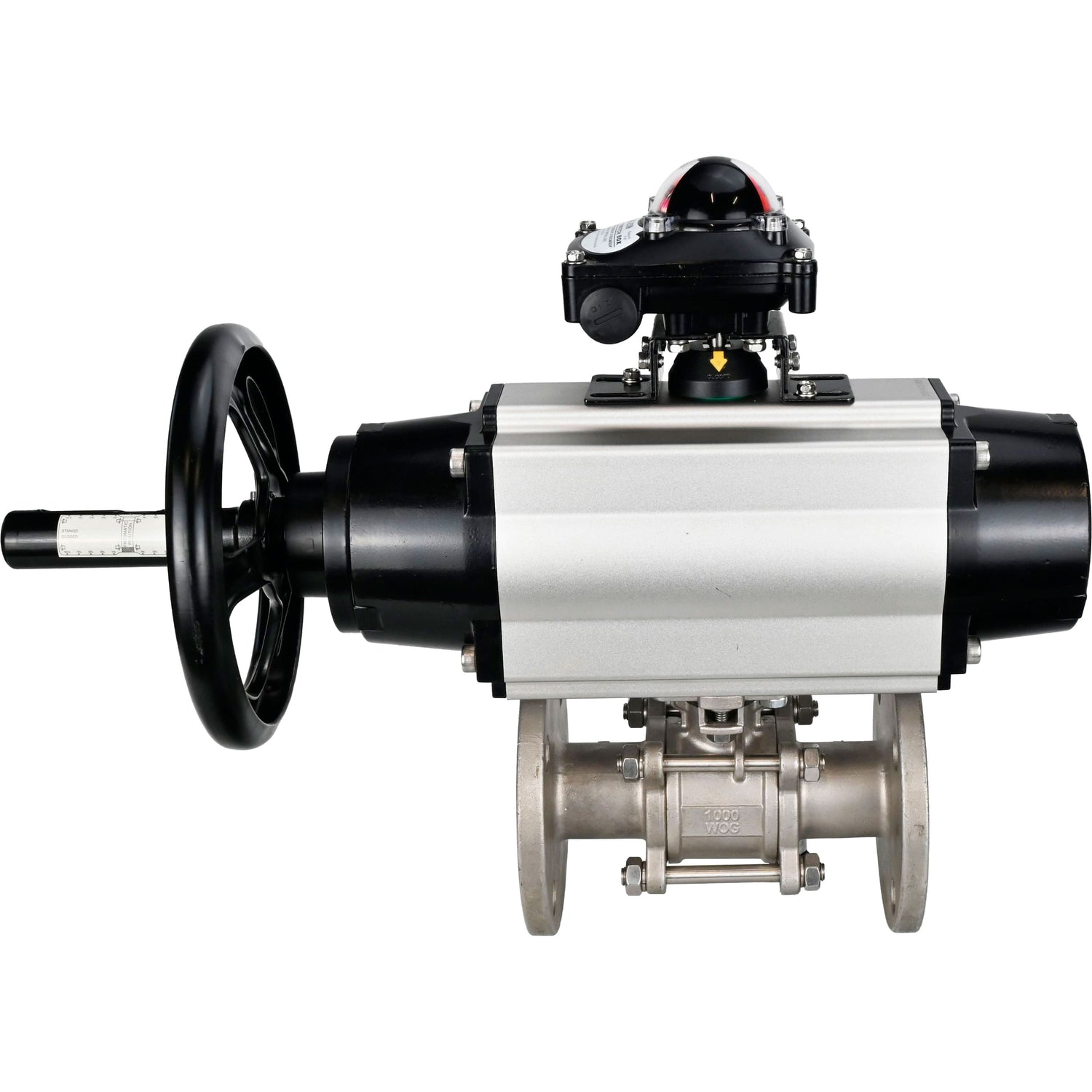

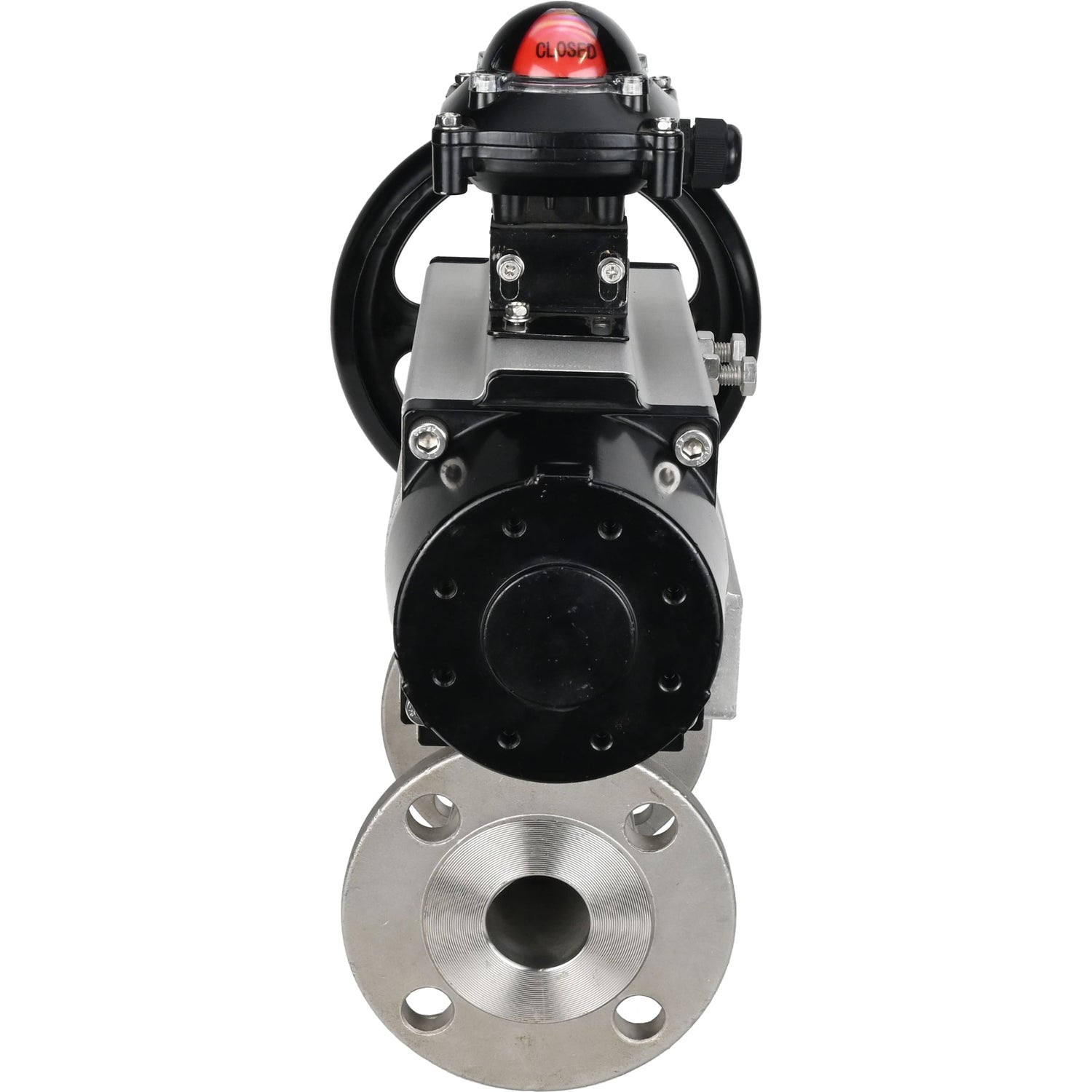

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with pneumatic drive PA-DA-105-1, LSU APL-210N

€1.298,75
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephnat BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heating, water supply, steam, fuel, and compressed air and neutral gas pneumatic systems. BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems that transport liquid and gaseous media (water, steam, petroleum products, liquid media, neutral media, gaseous media) that are non-aggressive to the valve materials.

The Elephnat PA-DA-105-1 pneumatic actuator is designed to automate the control process of industrial shut-off valves - gate valves, ball valves. Elephant pneumatic actuators are designed for indoor and outdoor use. All internal and external parts have an anti-corrosion coating.

The Elephnat 4M310-08 220V pneumatic distributor is used to change the direction, start, and stop compressed air flows in a pneumatic system depending on external control signals.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange

Name Value
Working medium temperature, °C from -20 to 150
Valve type Two-way
Application Water supply, heat supply, pneumatic systems
Working medium Water, steam, petroleum products, liquid media, neutral media, gaseous media
Connection to pipeline Flanged
Water supply No
Type of passage section Full bore
Control type With pneumatic actuator
Connection Flanged
Control Double-acting pneumatic actuator
Presence of limit switches No
Presence of pneumatic distributor Yes
Average service life, years 10
Country of manufacture China





Dimensions and sizes of ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange

DN D L L1 F
65 185 290 495 153
80 200 310 495 153
100 235 350 495 153

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В

Ball valve sketch Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange





Table of ball valve parts and materials Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange

№ Part name Quantity, pcs Material
1 Flange part 2 AISI 316 stainless steel
2 Pin 4/6/8 AISI 304 stainless steel
3 Nut 8/12/16 AISI 304 stainless steel
4 Gasket 8/12/16 AISI 304 stainless steel
5 Seal 2 PTFE
6 Ball 1 AISI 316 stainless steel
7 Housing 1 AISI 316 stainless steel
8 Thrust bearing 1 PTFE
9 Rod 1 AISI 316 stainless steel
10 Packing 3 PTFE
11 Thrust ring 1 AISI 304 stainless steel
12 Positioning screw 1 AISI 304 stainless steel
13 Movable cover 1 AISI 304 stainless steel
14 Positioning bolt 1 AISI 304 stainless steel
15 Hex nut 1 AISI 304 stainless steel
16 Handle 1 AISI 304 stainless steel SS 201 + PVC
17 Locking pin 1 SS 201 stainless steel

Ball valve sketch Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange





Technical parameters of the PA-DA-105-1 pneumatic actuator

Name Meaning
Model PA-DA-105-1
Pressure, bar 2 ÷ 8
Availability of a manual backup no





Table of parts and materials for pneumatic actuator Elephant PA-DA-105-1

№ Part name Material
1 Indicator screw ABS (plastic)
2 Position indicator ABS (plastic)
3 Spring clip 304 stainless steel
4 Washer 304 stainless steel
5 Outer washer Engineering plastic
6 Adjusting screw 304 stainless steel
7 Nut 304 stainless steel
8 Washer 304 stainless steel
9 Housing Extruded aluminum alloy
10 Piston Die-cast aluminum alloy
11 Piston seal ring NBR
12 Bearing assembly Engineering plastic
13 End cap seal ring NBR
14 End cap Die-cast aluminum alloy coated with polyester paint
15 Fastening screw 304 stainless steel
16 Inner washer Engineering plastic
17 Seal ring NBR
18 Bearing Engineering plastic
19 Retainer Alloy steel
20 Gear Alloy steel
21 Bearing Engineering plastic
22 Seal ring NBR

Sketch of parts and materials for pneumatic actuator Elephant PA-DA-105-1





Technical parameters of the Elephant APL-210N limit switch unit

Name Meaning
Limit switch block model APL-210N
Service life, years 10

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flanged
  • Steuerungstyp
    Pneumatic actuator
  • Betriebsumgebung
    Water, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
  • Anwendungen
    Water Supply, Heat supply, Pneumatic systems
  • Typ der Dichtung
    PTFE / Fluoroplastic / Teflon
  • Sperrmaterial
    Stainless steel
  • Explosionsgeschützt
    No
  • Endschalter
    Yes
  • Typ des pneumatischen Antriebs
    double-acting
  • Drehwinkel
    90°
