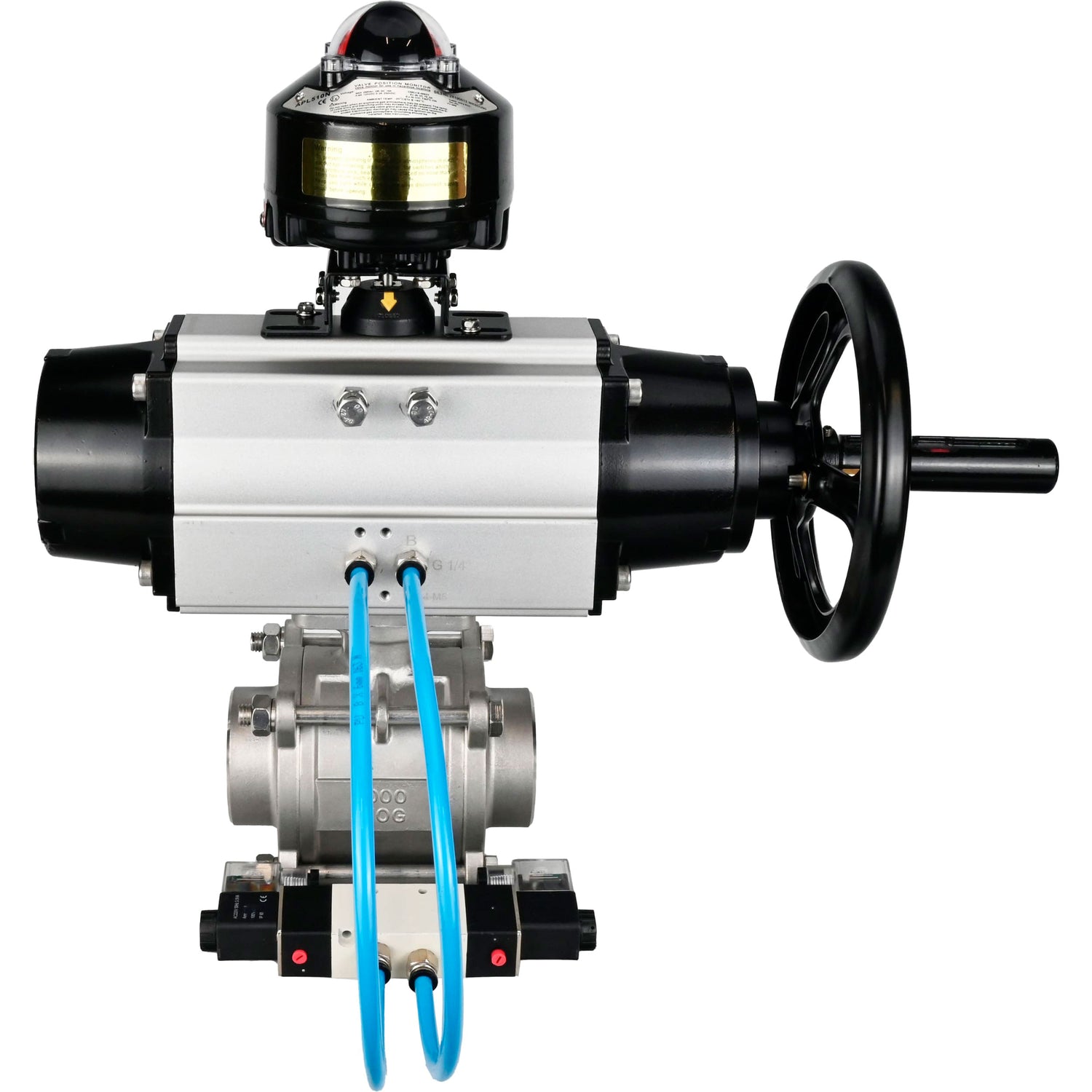

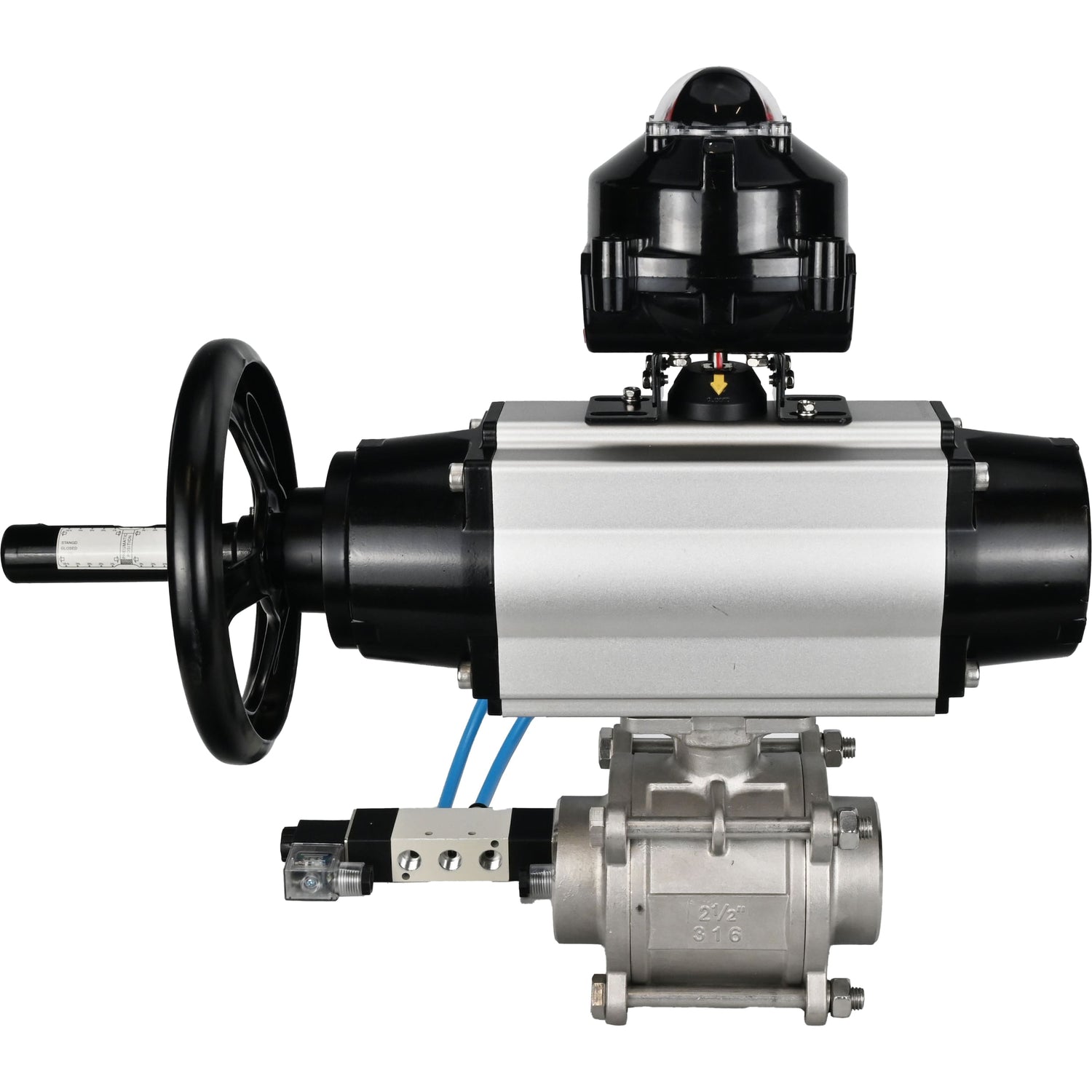

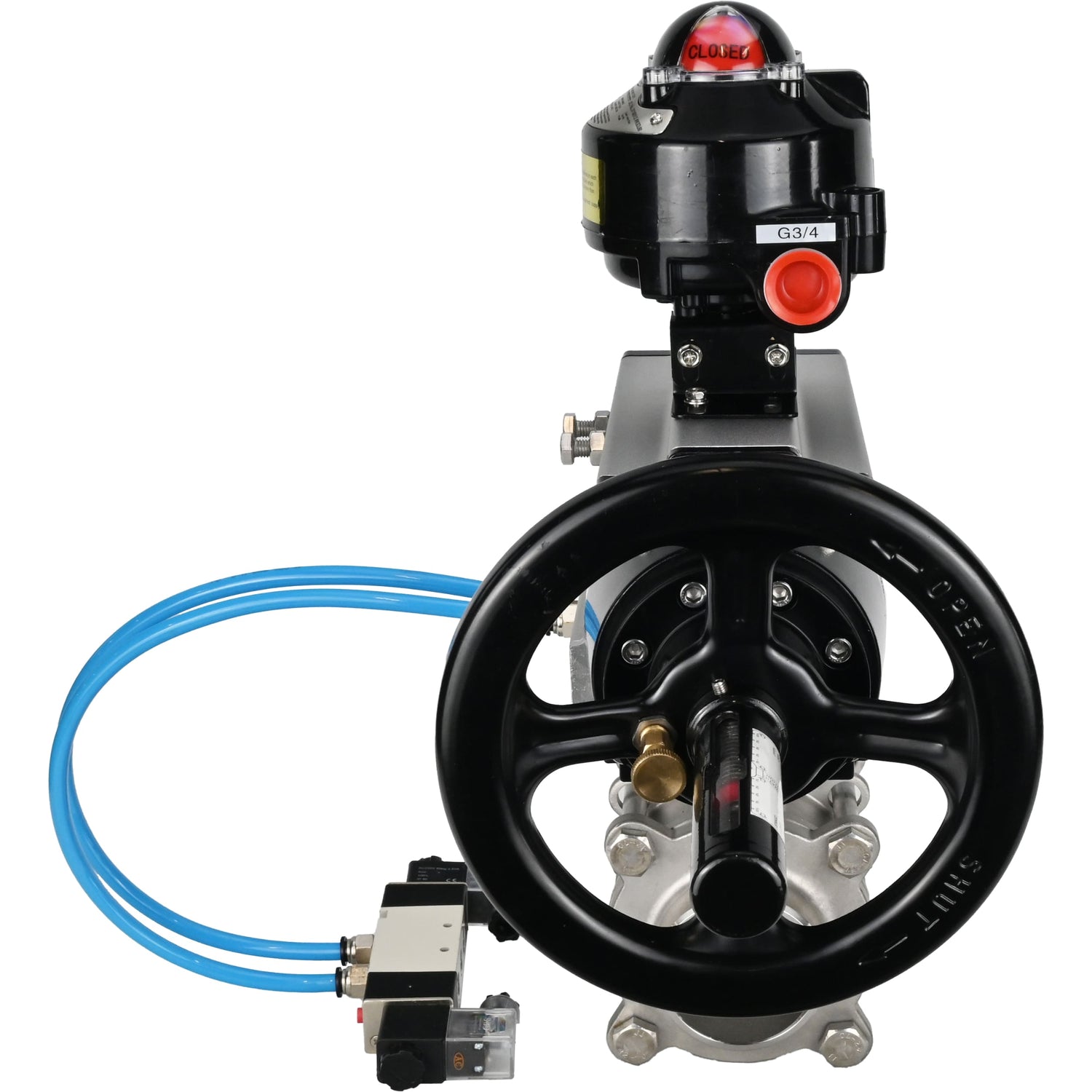

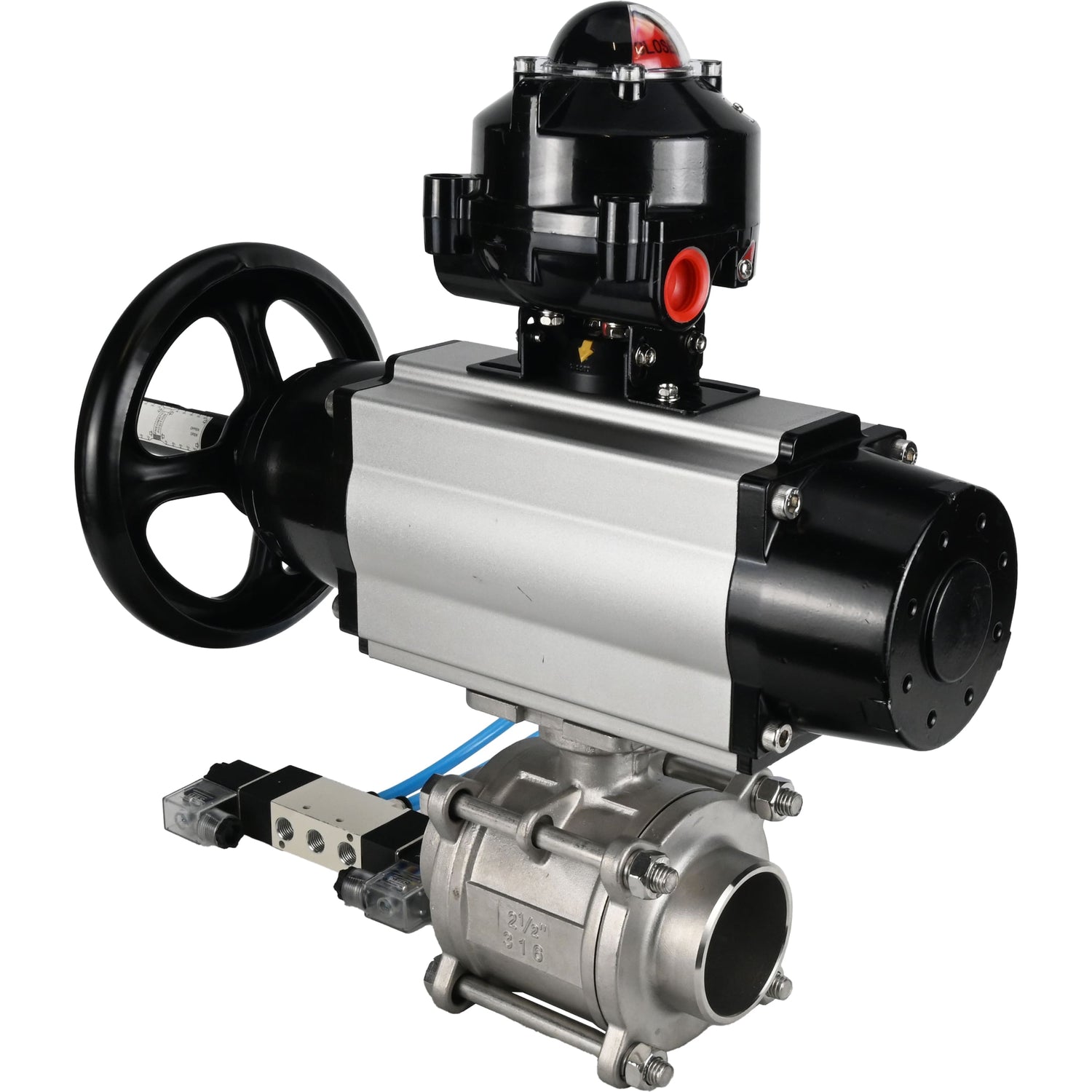

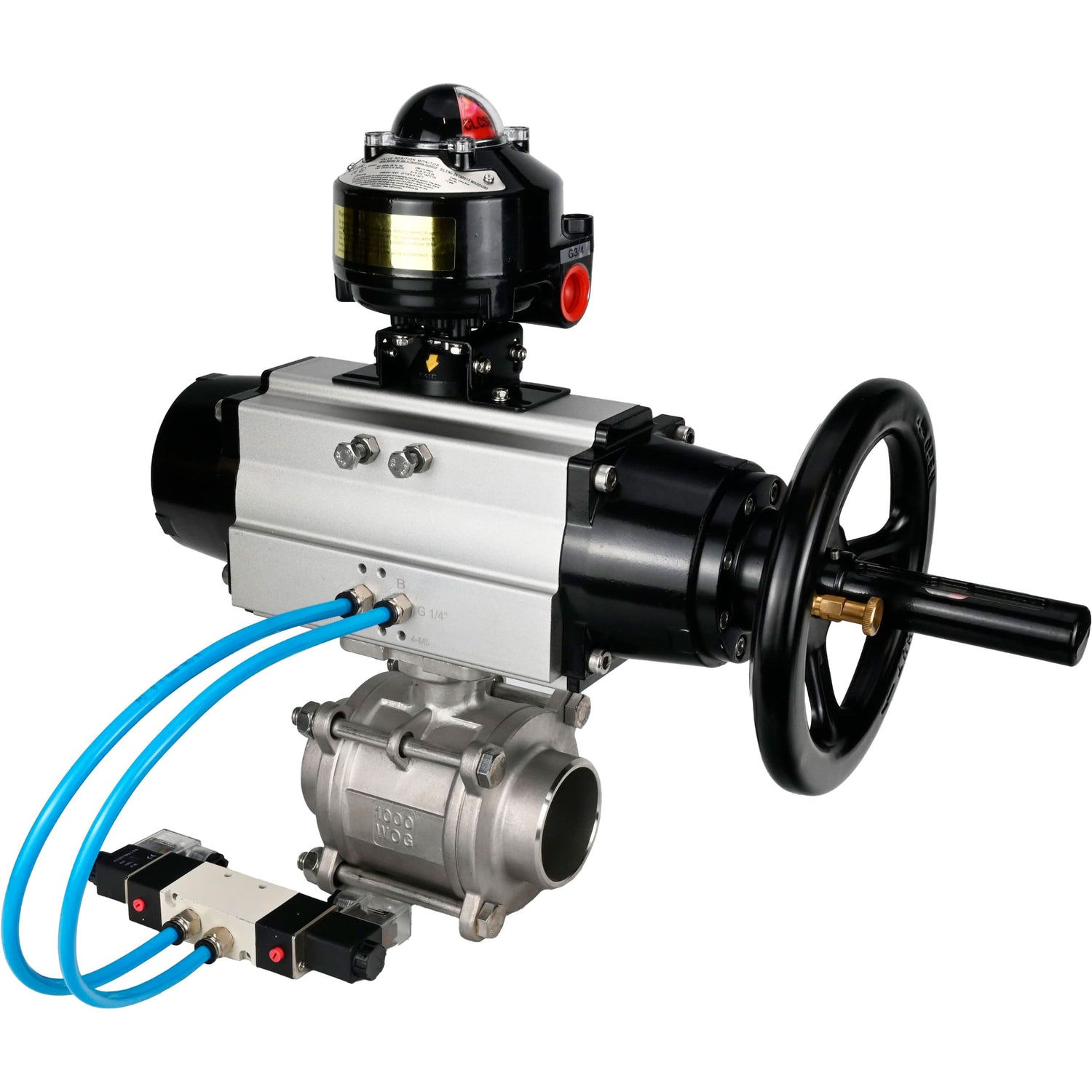

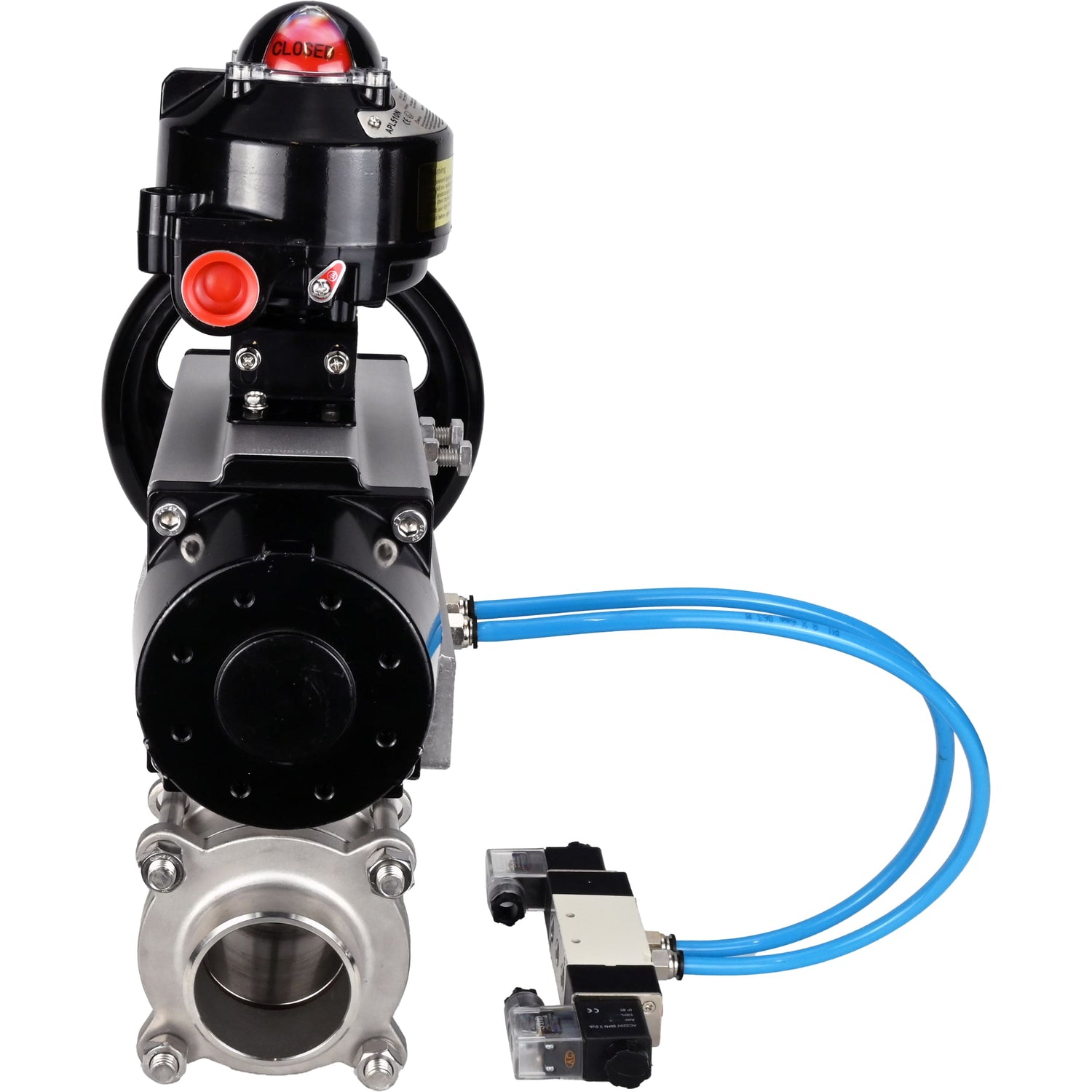

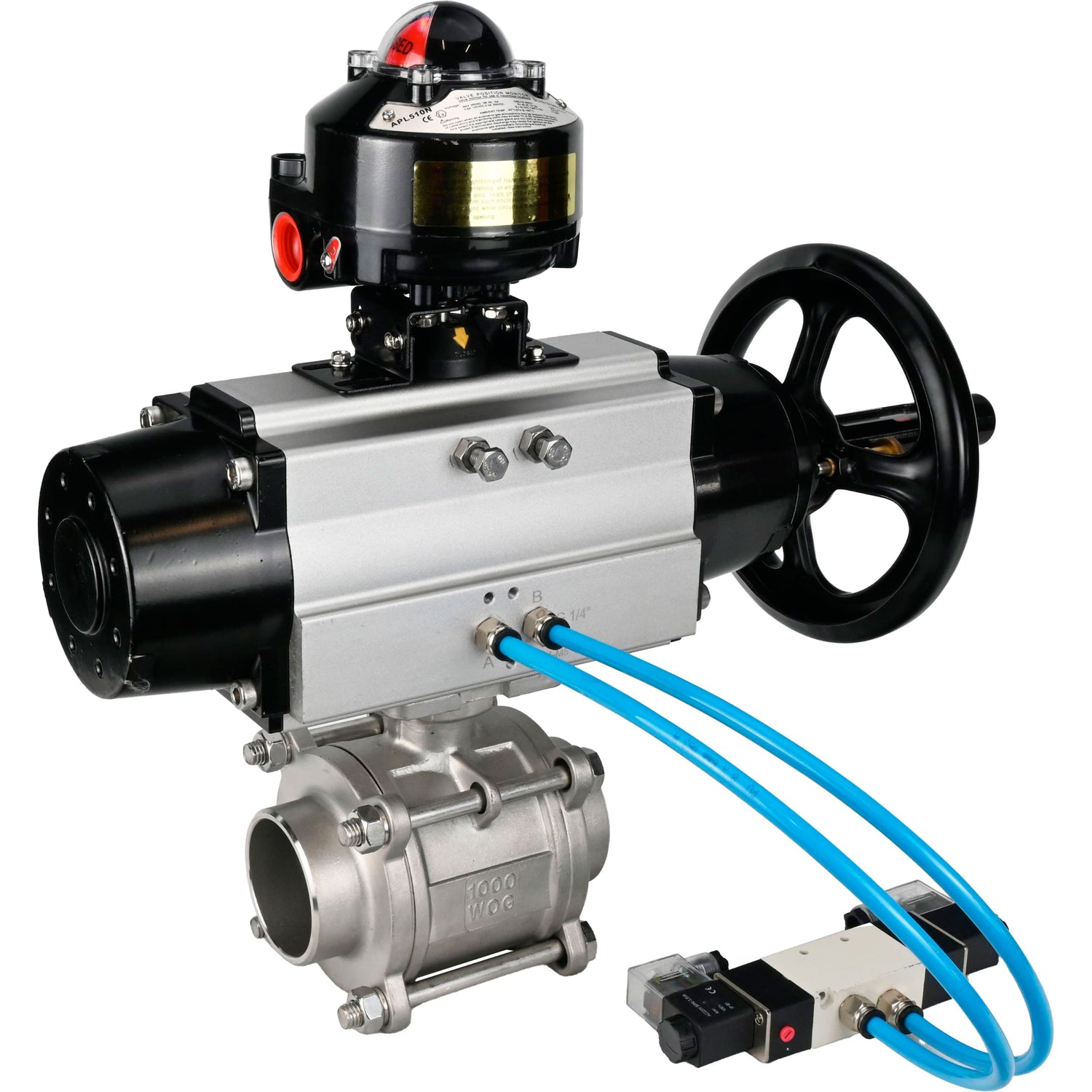

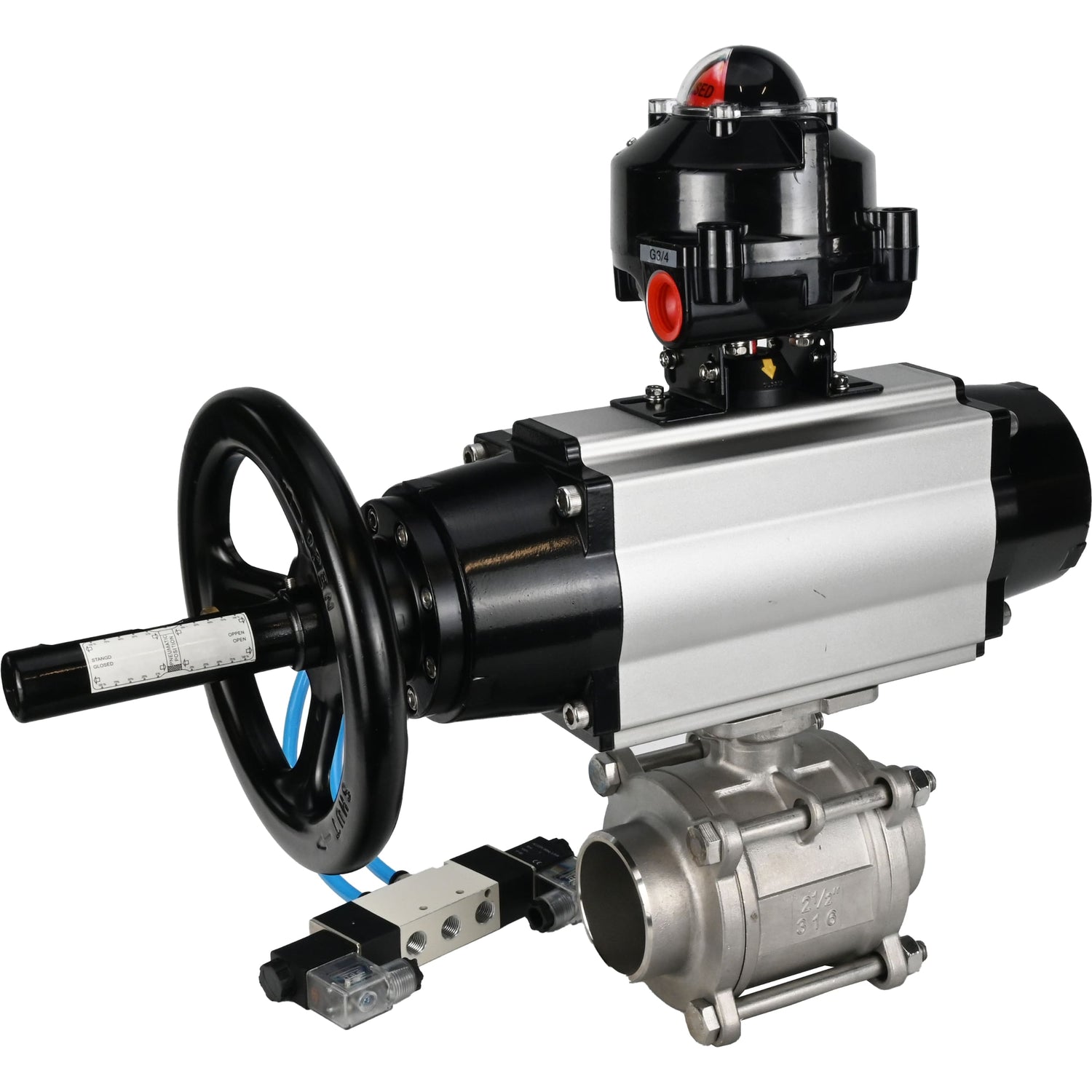

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-10 220V, LSU APL-510N Ex

Kugelhahn Elephant BV3232P(3pc)-FP-W-ISO-H RU63/40/25 wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen der Serie BV3232P(3pc)-FP-W-ISO-H RU63/40/25 ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.

Der Elephant PA-DA-105-1 doppeltwirkende pneumatische Antrieb ist dafür ausgelegt, den Prozess der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - zu automatisieren. Elephant pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich konzipiert. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach äußerer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-510N EX Endschalter-Einheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements von Rohrleitungsventilen zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für bis zu 250 V ausgelegt sind und die Position des Betätigungsstabs überwachen und in Extrempositionen signalisieren. Sie sind auf der Oberseite der Betätigungsfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der LSU wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 mit pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, pneumatisches Ventil 4V320-10 220V, BCV APL-510N EX:

Skizze von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H Ru63/40/25 mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-10 220V

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H RU63/40/25 mit doppeltwirkendem Pneumatikzylinder PA-DA-105-1, Pneumatikverteiler 4V320-10 220V, LSU APL-510N EX:

Skizze der Details und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H Rou63/40/25

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H Rou63/40/25:

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Endschalterblock Elephant APL-510N EX

Technische Parameter der Grenztasteinheit Elephant APL-510N EX

Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-510N EX:
